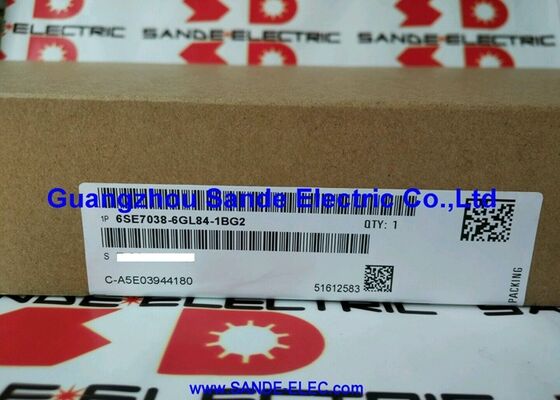

নতুন সংস্করণ সিমেন্স ইনভার্টার IVI বোর্ড 6SE7038-6GL84-1BG2 6SE70386GL841BG2 6SE7O38-6GL84-1BG2 6SE7 038-6GL84-1BG2

6SE7038-6GL84-1BG2 | Siemens SIMOVERT Masterdrives IVI ইনভার্টার ইন্টারফেস বোর্ড — ফাইবার অপটিক / 380–690V 3AC / 0.2 কেজি

IVI — মাস্টারড্রাইভস আর্কিটেকচারে ইনভার্টার ভোল্টেজ ইন্টারফেস

6SE7038-6GL84-1BG2 হল একটি IVI (ইনভার্টার ভোল্টেজ ইন্টারফেস) বোর্ড — SIMOVERT MASTERDRIVES অভ্যন্তরীণ আর্কিটেকচারের মধ্যে একটি সংজ্ঞায়িত মডিউল প্রকার। মাস্টারড্রাইভস সিস্টেমে, আইভিআই ড্রাইভের কন্ট্রোল ইউনিট এবং পাওয়ার স্টেজ (ইনভার্টার/কনভার্টার হার্ডওয়্যার) এর মধ্যে সিগন্যাল ইন্টারফেস স্তর প্রদান করে:

গেট কমান্ড বিতরণ:IVI MASTERDRIVES কন্ট্রোল ইউনিট থেকে PWM স্যুইচিং কমান্ড গ্রহণ করে এবং সেগুলোকে উপযুক্ত IGBT বা থাইরিস্টর গেট ড্রাইভার বোর্ডে (IGD মডিউল) পাঠায় — পাওয়ার সেমিকন্ডাক্টরগুলিতে ফায়ারিং কমান্ড বিতরণ করে।

ভোল্টেজ প্রতিক্রিয়া রাউটিং:IVI পাওয়ার স্টেজ থেকে ডিসি বাস ভোল্টেজ এবং এসি সাপ্লাই ভোল্টেজ ফিডব্যাক সিগন্যাল সংগ্রহ করে এবং মাস্টারড্রাইভস রেগুলেশন ফার্মওয়্যার দ্বারা প্রয়োজনীয় প্রমিত সংকেত বিন্যাসে কন্ট্রোল ইউনিটের কাছে উপস্থাপন করে।

ফাইবার অপটিক বিচ্ছিন্নতা:6SE7038-6GL84-1BG2 ফাইবার অপটিক কমিউনিকেশন লিঙ্ক ব্যবহার করে — গেট কমান্ড এবং ফিডব্যাক সিগন্যালগুলিকে বৈদ্যুতিক সংকেতের পরিবর্তে অপটিক্যাল ফাইবার তারের মাধ্যমে হালকা ডাল হিসাবে প্রেরণ করে। এটি কন্ট্রোল ইলেকট্রনিক্স এবং উচ্চ-ভোল্টেজ পাওয়ার স্টেজের মধ্যে গ্যালভানিক বিচ্ছিন্নতা প্রদান করে এবং 6SE7038-6GL84 ড্রাইভ ক্লাসে উচ্চ-শক্তি IGBT ট্রানজিস্টর দ্বারা স্যুইচিং শব্দের বিরুদ্ধে EMC অনাক্রম্যতা নিশ্চিত করে।

কী স্পেসিফিকেশন

মাল্টি-ভোল্টেজ কভারেজ — 380V থেকে 690V

6SE7038-6GL84-1BG2 IVI বোর্ড তিনটি ভোল্টেজ ক্লাস জুড়ে ব্যবহারের জন্য নিশ্চিত করা হয়েছে:

380–460V এসি:স্ট্যান্ডার্ড ইউরোপীয় এবং উত্তর আমেরিকার শিল্প ভোল্টেজ পরিসীমা — মাস্টারড্রাইভস ইনস্টলেশনের সংখ্যাগরিষ্ঠ পরিবেশন করে।

500-575V এসি:মধ্য-ভোল্টেজ পরিসীমা উত্তর আমেরিকা এবং কিছু শিল্প সরবরাহ ব্যবস্থাকে উন্নত ভোল্টেজে কভার করে এবং স্ক্যান্ডিনেভিয়ান (500V) এবং কিছু আন্তর্জাতিক সরবরাহ মান।

660–690V AC:উচ্চ-ভোল্টেজ শিল্প পরিসর — ইউরোপীয় ইনস্টলেশনগুলি পরিবেশন করে যেখানে 660V বা 690V AC সরবরাহ উচ্চ-পাওয়ার ড্রাইভগুলির জন্য বিতরণ ক্ষতি হ্রাস করে, বড় শিল্প কারখানা এবং অফশোর/সামুদ্রিক অ্যাপ্লিকেশনগুলিতে সাধারণ।

তিনটি ভোল্টেজ ক্লাস কভার করে একটি একক IVI বোর্ড টাইপ মাল্টি-ভোল্টেজ ইনস্টলেশনের জন্য খুচরা যন্ত্রাংশের তালিকাকে সরল করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

বড় মাস্টারড্রাইভস চ্যাসিসে IVI বোর্ডের ত্রুটি:একটি 6SE7038-6GL84 মাস্টারড্রাইভস ইনস্টলেশন গেট ড্রাইভ যোগাযোগের ত্রুটিগুলি তৈরি করে — IVI ফাইবার অপটিক লিঙ্কগুলি ত্রুটি দেখায়। ফাইবার তারগুলি পরীক্ষা করার পরে, 6SE7038-6GL84-1BG2 বোর্ডের ত্রুটি হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন সঠিক গেট কমান্ড রাউটিং এবং প্রতিক্রিয়া পুনরুদ্ধার করে।

পরিকল্পিত মাস্টারড্রাইভ রক্ষণাবেক্ষণ:6SE7038-6GL84 চ্যাসিস ড্রাইভ অপারেটিং একটি সুবিধা প্রম্পট ফল্ট পুনরুদ্ধারের জন্য একটি অতিরিক্ত 6SE7038-6GL84-1BG2 ধারণ করে — একটি বড় উত্পাদন ড্রাইভে বর্ধিত ডাউনটাইম এড়ানো।

FAQ

প্রশ্ন 1: 6SE7038-6GL84-1BG2 তে ফাইবার অপটিক যোগাযোগের ভূমিকা কী?

ফাইবার অপটিক লিঙ্কগুলি কপার সিগন্যাল পাথগুলিকে প্রতিস্থাপন করে যা অন্যথায় নিয়ন্ত্রণ ইলেকট্রনিক্স এবং পাওয়ার স্টেজের মধ্যে গেট কমান্ড এবং প্রতিক্রিয়া বহন করবে। 6SE7038-শ্রেণির ড্রাইভে, উচ্চ-শক্তি IGBT স্যুইচিং ভোল্টেজ ট্রানজিয়েন্ট (dV/dt) তৈরি করে যা তামার সিগন্যাল তারগুলিতে উল্লেখযোগ্য হস্তক্ষেপ ঘটাবে — সম্ভাব্যভাবে গেট কমান্ড বা প্রতিক্রিয়া সংকেতগুলিকে দূষিত করে। ফাইবার অপটিক তারগুলি হালকা ডাল বহন করে, বৈদ্যুতিক সংকেত নয়, তাই তারা এই ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ থেকে প্রতিরোধী। ফাইবার অপটিক লিঙ্কগুলি কম-ভোল্টেজ নিয়ন্ত্রণ ইলেকট্রনিক্স এবং উচ্চ-ভোল্টেজ ডিসি বাসের মধ্যে সম্পূর্ণ গ্যালভানিক বিচ্ছিন্নতা প্রদান করে।

প্রশ্ন 2: 6SE7038-6GL84-1BG2 কি IVI BG0 ভেরিয়েন্ট (6SE7038-6GL84-1BG0) প্রতিস্থাপন করে?

BG0 এবং BG2 হল একই 6SE7038-6GL84 ড্রাইভ সিরিজের জন্য IVI-এর বিভিন্ন রূপ। BG2 BG0 প্রতিস্থাপন করতে পারে কিনা তা নির্ভর করে যে বৈকল্পিকগুলির মধ্যে হার্ডওয়্যার বা ফার্মওয়্যার পার্থক্য রয়েছে যা সামঞ্জস্যকে প্রভাবিত করে। প্রতিস্থাপনের আগে প্রযোজ্য SIMOVERT MASTERDRIVES খুচরা যন্ত্রাংশ ডকুমেন্টেশন থেকে নিশ্চিত করুন। একটি সরাসরি প্রতিস্থাপনের অর্ডার করার সময় সর্বদা ইনস্টল করা ভেরিয়েন্টের অংশ নম্বরের সাথে মেলে।

প্রশ্ন 3: কোন মাস্টারড্রাইভস অ্যালার্ম 6SE7038-6GL84-1BG2 IVI ফল্ট নির্দেশ করে?

IVI বোর্ডের ত্রুটিগুলি কন্ট্রোল ইউনিট এবং পাওয়ার স্টেজের মধ্যে ফাইবার অপটিক যোগাযোগের ত্রুটি সম্পর্কিত অ্যালার্ম কোড তৈরি করে — সাধারণত ড্রাইভে উপস্থিত হার্ডওয়্যার অ্যালার্মগুলি এক বা একাধিক ফাইবার চ্যানেলে গেট কমান্ড বা প্রতিক্রিয়া সংকেত হারানোর ইঙ্গিত করতে সক্ষম করে। এগুলি পাওয়ার স্টেজ ফল্ট (যা ওভারকারেন্ট বা বাস ভোল্টেজ অ্যালার্ম তৈরি করে) এবং নিয়ন্ত্রণ ইউনিটের ত্রুটি (যা সফ্টওয়্যার বা প্যারামিটার অ্যালার্ম তৈরি করে) থেকে পৃথক। IVI বোর্ডের নিন্দা করার আগে ফাইবার অপটিক কেবল এবং সংযোগকারীগুলি অক্ষত আছে তা যাচাই করুন।

প্রশ্ন 4: 6SE7038-6GL84-1BG2 প্রতিস্থাপন করার সময় কী সতর্কতা প্রযোজ্য?

মাস্টারড্রাইভস চ্যাসিসে মেইন সরবরাহ বিচ্ছিন্ন করুন এবং লক আউট করুন। 6SE7038-শ্রেণীর ড্রাইভগুলিতে বড় ডিসি বাস ক্যাপাসিটর রয়েছে যা প্রধান বিচ্ছিন্নতার পরে বিপজ্জনক ভোল্টেজ ধরে রাখে — মাস্টারড্রাইভস রক্ষণাবেক্ষণ ম্যানুয়ালটির সম্পূর্ণ ডিসচার্জ পদ্ধতি অনুসরণ করুন এবং অ্যাক্সেসের আগে ডিসি বাস ভোল্টেজ 50V এর নিচে যাচাই করুন। IVI বোর্ডটি 0.2 কেজি এবং অপারেশন চলাকালীন শুধুমাত্র সিগন্যাল-লেভেল ভোল্টেজগুলি পরিচালনা করে, তবে এটি শারীরিকভাবে উচ্চ-ভোল্টেজ উপাদানগুলির কাছাকাছি ড্রাইভ ঘেরের মধ্যে অবস্থিত। বিরোধী স্ট্যাটিক সতর্কতা সঙ্গে হ্যান্ডেল.

প্রশ্ন 5: 6SE7038-6GL84-1BG2 প্রতিস্থাপন করা কি MASTERDRIVES ড্রাইভ প্যারামিটারগুলিকে প্রভাবিত করে?

ড্রাইভ প্যারামিটারগুলি মাস্টারড্রাইভস কন্ট্রোল ইউনিটে সংরক্ষণ করা হয় — IVI বোর্ডে নয়। IVI বোর্ড প্রতিস্থাপন সঞ্চিত মোটর ডেটা, গতি সেটপয়েন্ট, বা নিয়ন্ত্রণ লুপ পরামিতি প্রভাবিত করে না। প্রতিস্থাপন বোর্ড লাগানোর পরে এবং সঠিক ফাইবার অপটিক সংযোগ যাচাই করার পরে, নিশ্চিত করুন যে ড্রাইভটি স্ব-পরীক্ষা সম্পূর্ণ করেছে এবং ড্রাইভটি হ্রাস লোড এ পুনরায় সক্রিয় করার আগে পাওয়ার স্টেজ যোগাযোগ পুনরুদ্ধার করা হয়েছে।
