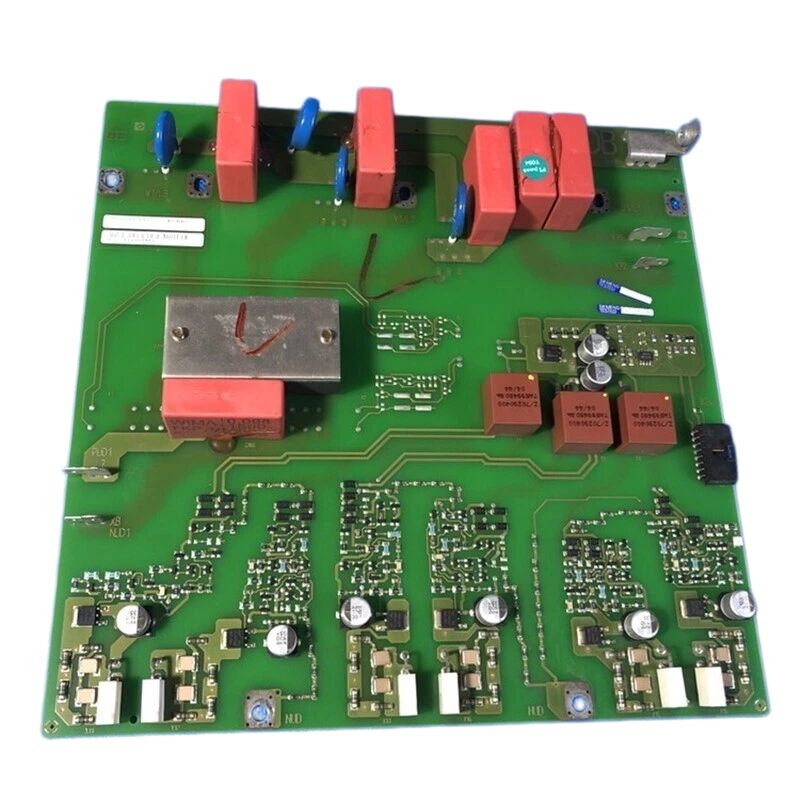

SIEMENS 430/440 ইনভার্টার/কনভার্টার SCR ট্রিগার বোর্ড TDB বোর্ড A5E00173192 A5EOO173192

Siemens A5E00173192 | A5E-সিরিজ ইন্টারনাল ড্রাইভ সার্কিট বোর্ড — সিমেন্স ইন্ডাস্ট্রিয়াল ড্রাইভ পিসিবি

পার্ট নম্বর: A5E00173192

প্রস্তুতকারক: সিমেন্স এজি (জার্মানি)

পণ্যের প্রকার: ইন্টারনাল ড্রাইভ সার্কিট বোর্ড — পিসিবি অ্যাসেম্বলি

পণ্যের পরিবার: সিমেন্স A5E-সিরিজ ইন্টারনাল ড্রাইভ কম্পোনেন্টস

ব্যবহার: সিমেন্স ইন্ডাস্ট্রিয়াল ড্রাইভ এবং ইনভার্টার সিস্টেমের জন্য ইন্টারনাল ইলেকট্রনিক্স বোর্ড

উৎপাদন অবস্থা: প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে

উৎপত্তিস্থল: জার্মানি

সংক্ষিপ্ত বিবরণ

A5E00173192 হল একটি সিমেন্স A5E-সিরিজ ইন্টারনাল ড্রাইভ সার্কিট বোর্ড — সিমেন্সের ইন্ডাস্ট্রিয়াল ড্রাইভ এবং ইনভার্টার প্ল্যাটফর্মের মধ্যে ব্যবহৃত অনেক প্রিন্টেড সার্কিট অ্যাসেম্বলির মধ্যে একটি। A5E উপসর্গটি হল সিমেন্সের অভ্যন্তরীণ কম্পোনেন্ট নম্বর দেওয়ার পদ্ধতি যা তাদের ড্রাইভ পরিবার জুড়ে প্রয়োগ করা হয়, MICROMASTER সিরিজ থেকে SIMOVERT MASTERDRIVES এবং SINAMICS পর্যন্ত।

প্রতিটি A5E-নম্বরযুক্ত অ্যাসেম্বলি একটি ড্রাইভ ইউনিটের ইলেকট্রনিক্স আর্কিটেকচারের মধ্যে একটি নির্দিষ্ট কার্যকরী সাব-বোর্ড, এটি পাওয়ার সাপ্লাই, কন্ট্রোল সিগন্যাল, পরিমাপ বা ইন্টারফেস ফাংশন পরিবেশন করুক না কেন।

সিমেন্স ড্রাইভ ইউনিটগুলি তাদের ইলেকট্রনিক্স নির্মাণে মডুলার। একটি একক মনোলিথিক বোর্ডের পরিবর্তে, একটি ড্রাইভের অভ্যন্তরীণ ইলেকট্রনিক্স একাধিক পিসিবি অ্যাসেম্বলিতে বিভক্ত, প্রতিটি একটি নির্দিষ্ট ফাংশন সেট পরিচালনা করে। কিছু বোর্ড ড্রাইভের কন্ট্রোল ইলেকট্রনিক্সের জন্য সুইচিং পাওয়ার সাপ্লাই পরিচালনা করে।

অন্যান্যগুলি অ্যানালগ ইনপুট এবং আউটপুট সিগন্যাল কন্ডিশনিং, ডিজিটাল I/O ইন্টারফেসিং, বা ফ্যান এবং থার্মাল ম্যানেজমেন্ট সার্কিট পরিচালনা করে।

আরও কিছু বোর্ড ড্রাইভের প্রধান কন্ট্রোল বোর্ড এবং এর পাওয়ার সেকশনের মধ্যে ইন্টারফেস বোর্ড হিসাবে কাজ করে।

A5E00173192 এই স্তরযুক্ত আর্কিটেকচারের মধ্যে এমন একটি অভ্যন্তরীণ কার্যকরী অ্যাসেম্বলি।

একটি ড্রাইভ মেরামত করা হচ্ছে বা কম্পোনেন্ট-লেভেল ব্যর্থতার পরে এর অভ্যন্তরীণ ইলেকট্রনিক্স প্রতিস্থাপন করার সময় রক্ষণাবেক্ষণের রেকর্ডে বোর্ডের উপস্থিতি সাধারণত জানা যায়।

A5E নম্বর দ্বারা সঠিক বোর্ড সনাক্ত করা অপরিহার্য — A5E উপসর্গটি একটি নির্দিষ্ট উৎপাদন অ্যাসেম্বলির জন্য অনন্য, এবং ভিন্ন পার্ট নম্বরের একটি অনুরূপ দেখতে বোর্ড প্রতিস্থাপন করলে একটি বেমানান সার্কিট হতে পারে যা ড্রাইভের ইলেকট্রনিক্স স্ট্যাকে সঠিকভাবে কাজ করে না।

মূল স্পেসিফিকেশন

A5E নম্বরিং এবং বোর্ড সনাক্তকরণ

সিমেন্সের অভ্যন্তরীণ পার্ট নম্বরগুলিতে A5E উপসর্গটি সিমেন্সের জার্মান উৎপাদন সুবিধাগুলিতে উত্পাদিত খুচরা এবং পরিষেবা যন্ত্রাংশের একটি নির্দিষ্ট শ্রেণীর জন্য দাঁড়িয়েছে। এই নম্বরগুলি বোর্ডের নিজস্ব লেবেলে, ড্রাইভের অভ্যন্তরীণ ওয়্যারিং ডায়াগ্রামে এবং ড্রাইভের পরিষেবা নথিতে প্রদর্শিত হয়।

এগুলি ড্রাইভের প্রধান বাজার অর্ডার নম্বর (6SE, 6SL, 6RA, এবং অনুরূপ উপসর্গ) থেকে আলাদা।

যখন একটি ড্রাইভ অভ্যন্তরীণ রক্ষণাবেক্ষণের জন্য খোলা হয়, তখন প্রতিটি বোর্ডে থাকা A5E নম্বর প্রতিস্থাপনের জন্য একটি নির্দিষ্ট শনাক্তকারী।

সংখ্যাটি সরাসরি বোর্ডের নির্দিষ্ট সার্কিট ডিজাইন, কম্পোনেন্ট স্পেসিফিকেশন এবং উৎপাদন রিভিশন এনকোড করে — একটি প্রতিস্থাপনের সঠিকভাবে কাজ করার জন্য এগুলি সবই মিলতে হবে।

A5E00173192 A5E ড্রাইভ কম্পোনেন্টগুলির নিম্ন-নম্বরযুক্ত পরিসরে বসে, যা নির্দেশ করে যে এটি সিমেন্সের ড্রাইভ পণ্য ইতিহাসের একটি পূর্ববর্তী সময়ে উত্পাদিত হয়েছিল।

এই নম্বর পরিসরের বোর্ডগুলি সাধারণত লিগ্যাসি SIMOVERT MASTERDRIVES এবং প্রাথমিক SINAMICS প্ল্যাটফর্মগুলির সাথে যুক্ত থাকে, সেইসাথে MICROMASTER পরিবারের সাথে যা সিমেন্সের ড্রাইভ পোর্টফোলিওতে SINAMICS-এর পূর্বসূরী ছিল।

বন্ধ হওয়া A5E বোর্ড সোর্সিং

সিমেন্স দ্বারা A5E00173192 বন্ধ হওয়ার সাথে সাথে, সোর্সিং বিকল্পগুলি দুটি বিভাগে পড়ে: ইন্ডাস্ট্রিয়াল আফটারমার্কেট এবং স্পেশালিস্ট ড্রাইভ রিপেয়ার সার্ভিস।

ইন্ডাস্ট্রিয়াল আফটারমার্কেট ডিকমিশন করা ড্রাইভ থেকে সরানো বোর্ড, লিগ্যাসি স্পেয়ার স্টকে থাকা বোর্ড এবং সংস্কার করা অ্যাসেম্বলিগুলি সরবরাহ করে যা পরিষ্কার, পরীক্ষা করা হয়েছে এবং মেরামতকারী কোম্পানি দ্বারা ওয়ারেন্টি দেওয়া হয়েছে।

অফিসিয়াল সিমেন্স চ্যানেলের মাধ্যমে আর উপলব্ধ নয় এমন যন্ত্রাংশের জন্য এগুলি সবচেয়ে সহজলভ্য উৎস।

স্পেশালিস্ট ড্রাইভ রিপেয়ার কোম্পানিগুলি — সিমেন্স MASTERDRIVES, MICROMASTER, এবং প্রাথমিক SINAMICS ইউনিটগুলি বোর্ড-লেভেলে পুনর্নির্মাণকারী সংস্থাগুলি — কখনও কখনও তাদের মেরামত এক্সচেঞ্জ স্টকের অংশ হিসাবে A5E কম্পোনেন্ট ইনভেন্টরি রাখে।

কিছু সংস্থা একটি সম্পূর্ণ অ্যাসেম্বলি প্রতিস্থাপনের পরিবর্তে কম্পোনেন্ট-লেভেলে একটি ব্যর্থ A5E00173192 বোর্ড মেরামত করতে পারে, যা বোর্ডের ব্যর্থতার মোড স্থানীয় হলে একটি সাশ্রয়ী বিকল্প হতে পারে।

উভয় ক্ষেত্রেই, ভুল পার্ট গ্রহণ এড়াতে সোর্সিং করার আগে ইনস্টল করা বোর্ডের লেবেলের বিপরীতে A5E00173192 নম্বর নিশ্চিত করা অপরিহার্য।

হ্যান্ডলিং এবং ESD সতর্কতা

সমস্ত A5E-সিরিজ পিসিবি অ্যাসেম্বলিতে ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সংবেদনশীল কম্পোনেন্ট থাকে। সিমেন্সের স্ট্যান্ডার্ড সতর্কতা প্রযোজ্য: বোর্ডটি অ-পরিবাহী পৃষ্ঠে (প্লাস্টিক ডেস্ক, প্লাস্টিক ট্রে) রাখা উচিত নয়, সিন্থেটিক ফাইবার দিয়ে তৈরি কাপড়ের সংস্পর্শে আসা উচিত নয় এবং পরিবাহী (ধাতব) প্যাকেজিংয়ে পরিবহন ও সংরক্ষণ করা উচিত। বোর্ড হ্যান্ডেল করার সময় একটি গ্রাউন্ডেড অ্যান্টি-স্ট্যাটিক রিস্ট স্ট্র্যাপ প্রয়োজন।

যদি কোনও রিওয়ার্ক করা হয় তবে সোল্ডারিং আয়রনের টিপটি আর্থ করা উচিত।

এই সতর্কতাগুলি A5E00173192-এর জন্য সমস্ত পর্যায়ে প্রযোজ্য — প্রাপ্তি পরিদর্শন, স্টোরেজ, ইনস্টলেশন এবং অপসারণ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: একটি সিমেন্স ড্রাইভে A5E00173192 লেবেলযুক্ত একটি অভ্যন্তরীণ বোর্ড রয়েছে। প্রতিস্থাপনের অর্ডার দেওয়ার আগে এটি সঠিক পার্ট হিসাবে কীভাবে নিশ্চিত করা যায়?

ড্রাইভের অভ্যন্তরীণ ওয়্যারিং ডায়াগ্রাম বা পার্টস লিস্টের বিপরীতে ইনস্টল করা বোর্ডের লেবেলে মুদ্রিত A5E নম্বরটি ক্রস-রেফারেন্স করুন।

MASTERDRIVES এবং MICROMASTER ইউনিটগুলির জন্য, পার্টস লিস্ট সাধারণত ড্রাইভের স্পেয়ার পার্টস ডকুমেন্টেশনে পাওয়া যায় (নিবন্ধিত ব্যবহারকারীদের জন্য সিমেন্স ইন্ডাস্ট্রি সাপোর্ট থেকে উপলব্ধ)।

বোর্ডের লেবেলটিই প্রাথমিক রেফারেন্স — সঠিক A5E নম্বর সনাক্ত করার সময় অন্যান্য বোর্ডের ভিজ্যুয়াল সাদৃশ্যের উপর নির্ভর করবেন না।

প্রশ্ন ২: A5E00173192 ব্যর্থ হয়েছে। একটি প্রতিস্থাপন বোর্ড সোর্সিং করার পরিবর্তে কম্পোনেন্ট-লেভেল মেরামতের চেষ্টা করা কি মূল্যবান?

কম্পোনেন্ট-লেভেল মেরামত তখনই সম্ভব যখন ব্যর্থতা স্থানীয় হয় এবং ক্ষতিগ্রস্ত কম্পোনেন্টগুলি সনাক্ত করা যায় — একটি পোড়া রেজিস্টর, একটি ব্যর্থ ক্যাপাসিটর, বা একটি ক্ষতিগ্রস্ত সংযোগকারী। এই সময়ের A5E-সিরিজ বোর্ডগুলি স্ট্যান্ডার্ড থ্রু-হোল এবং SMD কম্পোনেন্ট ব্যবহার করে যা যোগ্য ইলেকট্রনিক্স টেকনিশিয়ানদের দ্বারা মেরামতযোগ্য।

তবে, যদি ব্যর্থতা একটি মালিকানাধীন গেট ড্রাইভার আইসি বা একটি সিমেন্স-নির্দিষ্ট ASIC-এ হয় যা বাণিজ্যিকভাবে উপলব্ধ নয়, তবে বোর্ড-লেভেল প্রতিস্থাপনই একমাত্র ব্যবহারিক পথ।

প্রশ্ন ৩: A5E00173192 বোর্ড ইনস্টল না করে ড্রাইভটি কি অস্থায়ীভাবে চালানো যেতে পারে?

এটি নির্ভর করে ড্রাইভের ইলেকট্রনিক্স স্ট্যাকে বোর্ডটি কী নির্দিষ্ট ফাংশন সম্পাদন করে তার উপর। প্রধান কন্ট্রোল ফাংশনগুলি (কন্ট্রোল বোর্ডে পাওয়ার সাপ্লাই, প্রধান কারেন্ট ফিডব্যাক, গেট ড্রাইভ) পরিচালনা করে এমন বোর্ডগুলি অপারেশনের জন্য বাধ্যতামূলক — ড্রাইভ তাদের ছাড়া চলতে পারে না।

সহায়ক বা সম্পূরক ফাংশনগুলি পরিবেশনকারী বোর্ডগুলি সীমিত অপারেশন বা ডায়াগনস্টিক মোডের অনুমতি দিতে পারে। A5E00173192 একটি গুরুত্বপূর্ণ সিগন্যাল পাথে আছে কিনা তা নির্ধারণ করতে ড্রাইভের স্কিম্যাটিকের সাথে পরামর্শ করুন এটি ছাড়া অপারেশন করার চেষ্টা করার আগে।

প্রশ্ন ৪: SINAMICS আপগ্রেডে A5E00173192-এর জন্য কি কোনও সিমেন্স উত্তরসূরী বা আধুনিক সমতুল্য আছে?

লিগ্যাসি প্ল্যাটফর্ম (MASTERDRIVES, পুরানো MICROMASTER সংস্করণ) থেকে SINAMICS-এ আধুনিকীকরণ করা ড্রাইভগুলির জন্য, সম্পূর্ণ ইলেকট্রনিক্স আর্কিটেকচার পরিবর্তিত হয় — SINAMICS MASTERDRIVES প্রজন্মের সমান্তরাল বোর্ড ইন্টারফেসের পরিবর্তে অভ্যন্তরীণ যোগাযোগের জন্য DRIVE-CLiQ ব্যবহার করে।

SINAMICS-এ পৃথক A5E বোর্ডগুলির জন্য কোনও সরাসরি প্লাগ-ইন সমতুল্য নেই। আধুনিকীকরণ সম্পূর্ণ ড্রাইভ ইউনিট প্রতিস্থাপন করে, এবং A5E00173192-এর SINAMICS আর্কিটেকচারে কোনও পৃথক উত্তরসূরী কম্পোনেন্ট নেই।

প্রশ্ন ৫: যদি এটি একটি স্পেয়ার হিসাবে রাখা হয় তবে A5E00173192 কীভাবে সংরক্ষণ করা উচিত?

এর আসল পরিবাহী প্যাকেজিংয়ে সংরক্ষণ করুন বা, যদি আসল প্যাকেজিং উপলব্ধ না হয়, তবে বোর্ডটিকে ধাতব অ্যান্টি-স্ট্যাটিক ব্যাগ উপাদানে মুড়ে একটি অনমনীয় পরিবাহী পাত্রে রাখুন। স্টোরেজ শর্তাবলী শুষ্ক হওয়া উচিত, তাপমাত্রা -25°C এবং +70°C এর মধ্যে এবং কোনও ঘনীভবন ছাড়াই।

শক্তিশালী চৌম্বক ক্ষেত্র বা কম্পন উত্সের কাছাকাছি বোর্ড স্থাপন করা এড়িয়ে চলুন। স্টোরেজ কন্টেইনারটিকে A5E পার্ট নম্বর এবং পরিষেবা থেকে সরানোর তারিখ দিয়ে স্পষ্টভাবে লেবেল করুন এবং ভবিষ্যতের ইনস্টলেশনে সহায়তা করতে পারে এমন কোনও প্রাসঙ্গিক ড্রাইভ কমিশনিং নোট অন্তর্ভুক্ত করুন।
