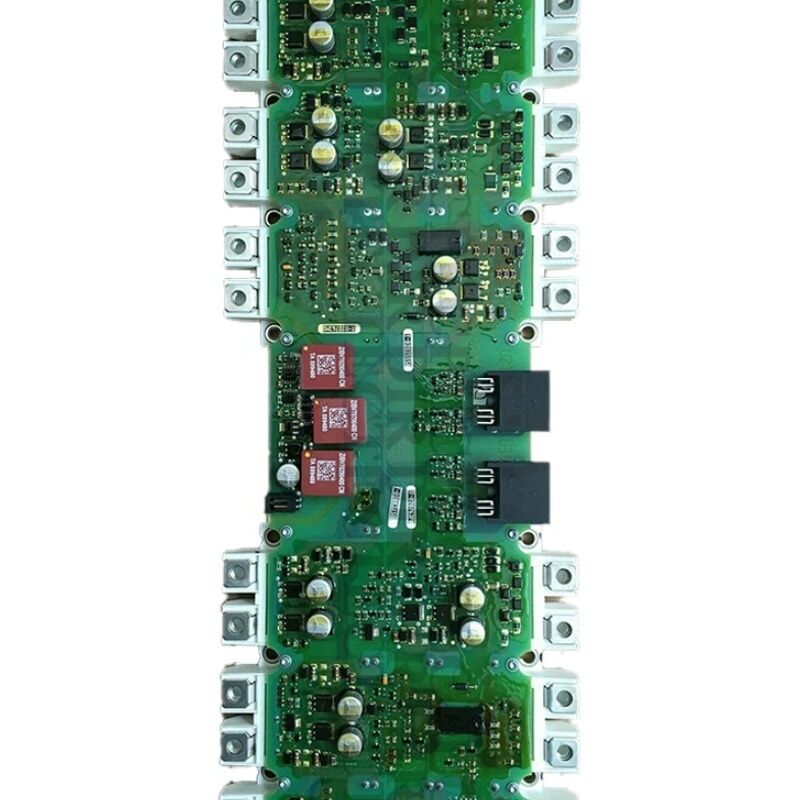

ORIGINAL SIEMENS S120 ইনভার্টার/কনভার্টার IGD ট্রিগার বোর্ড A5E36717803 A5E367178O3

Siemens A5E36717803 | SINAMICS পাওয়ার ব্লক মেরামত — IGD2/R4 480V/490A ডুয়াল FS450R12KE3-S1 IGBT মডিউল সহ

পার্ট নম্বর: A5E36717803

WLX রেফারেন্স: WLX_999999

প্রস্তুতকারক: Siemens AG (জার্মানি)

পণ্যের প্রকার: SINAMICS পাওয়ার ব্লক মেরামত অ্যাসেম্বলি — IGD2/R4 ড্রাইভ কন্ট্রোল ইনভার্টার বোর্ড

সংক্ষিপ্ত বিবরণ

A5E36717803 হল 480V/490A অ্যাপ্লিকেশনের জন্য SINAMICS পাওয়ার ব্লক মেরামত অ্যাসেম্বলি, যা IGD2/R4 সিরিজের অন্তর্গত — এটি পরবর্তী প্রজন্মের গেট ড্রাইভার বোর্ড এবং IGBT মডিউল সেট যা পূর্ববর্তী A5E00714562 এবং A5E00825002 অ্যাসেম্বলিগুলির উত্তরসূরি। যেখানে সেই পূর্ববর্তী পাওয়ার ব্লকগুলিতে প্রতিটি একটি একক FS450R12KE3-S1 IGBT মডিউল অন্তর্ভুক্ত ছিল, A5E36717803 কনফিগারেশনটিকে আরও এক ধাপ এগিয়ে নিয়ে যায়: এতে দুটি FS450R12KE3-S1 IGBT মডিউল অন্তর্ভুক্ত রয়েছে, যা এই অ্যাসেম্বলিটিকে 480V চ্যাসিস পাওয়ার রেঞ্জের উচ্চতর অংশে SINAMICS ড্রাইভের জন্য প্রয়োজনীয় উচ্চতর 490A অবিচ্ছিন্ন কারেন্ট রেটিং প্রদান করে।

WLX_999999 পদবি — পণ্যের লেবেলে A5E নম্বরের পাশাপাশি দৃশ্যমান — এই নির্দিষ্ট পাওয়ার ব্লক কনফিগারেশনের জন্য সায়েন্সের অভ্যন্তরীণ পরিষেবা ইঞ্জিনিয়ারিং রেফারেন্স। WLX-প্রিফিক্সযুক্ত রেফারেন্সগুলি তাদের পরিষেবা ইঞ্জিনিয়ারিং ব্যাচ দ্বারা মেরামত অ্যাসেম্বলিগুলি সনাক্ত করে, সেগুলিকে মার্কেট-অর্ডার পণ্যের নম্বর থেকে আলাদা করে।

A5E36717803 নম্বরটি অর্ডারিং সিস্টেম এবং খুচরা যন্ত্রাংশ ডেটাবেসে প্রদর্শিত হয়; WLX রেফারেন্সটি পরিষেবা প্রকৌশলীরা ফিল্ড মেরামত এবং পরিষেবা রেকর্ড নথিভুক্ত করার সময় ব্যবহার করেন।

এই অ্যাসেম্বলিটি একটি সম্পূর্ণ, ম্যাচ করা ইউনিট হিসাবে সরবরাহ করা হয় — IGD2 গেট ড্রাইভার বোর্ড এবং উভয় IGBT মডিউল একসাথে আসে, ইনস্টলেশনের জন্য থার্মালি ইন্টারফেস-রেডি।

গেট ড্রাইভার বোর্ডকে নির্দিষ্ট IGBT মডিউলগুলির সাথে মেলানো আকস্মিক নয়: IGD2 বোর্ডের গেট ড্রাইভ প্যারামিটারগুলি (গেট রেজিস্টর মান, আউটপুট কারেন্ট ক্ষমতা, টাইমিং) FS450R12KE3-S1 এর গেট বৈশিষ্ট্যের জন্য বিশেষভাবে ক্যালিব্রেট করা হয়েছে।

অ্যাসেম্বলিটি আলাদা করা এবং পৃথকভাবে উপাদান সোর্সিং করা গেট-ড্রাইভ মিসম্যাচের ঝুঁকি তৈরি করে যা IGBT-এর জীবনকাল কমাতে পারে বা অস্বাভাবিক সুইচিং আচরণ তৈরি করতে পারে।

মূল স্পেসিফিকেশন

490A তে ডুয়াল-IGBT কনফিগারেশন

একক-IGBT থেকে ডুয়াল-IGBT কনফিগারেশনে পরিবর্তনটি পৃথক IGBT মডিউলগুলির তাপীয় সীমার দ্বারা চালিত হয়। FS450R12KE3-S1 একটি রেট করা 450A বহন করে, কিন্তু বাস্তবে, সর্বোচ্চ অবিচ্ছিন্ন আউটপুট কারেন্ট এবং পূর্ণ ক্যারিয়ার ফ্রিকোয়েন্সি অপারেশনে, একটি একক মডিউলের তাপীয় বাজেট 490A এর নিচে ব্যবহারযোগ্য কারেন্টকে সীমাবদ্ধ করে।

দুটি FS450R12KE3-S1 মডিউল ইনস্টল করে — প্রতিটি ইনভার্টার ফেজ পেয়ারের অর্ধেকটির জন্য বা একটি সমান্তরাল কনফিগারেশনে সাজানো — A5E36717803 দুটি ডিভাইসের মধ্যে কারেন্ট এবং তাপ ছড়িয়ে দেয়, উচ্চতর 490A রেটিং অর্জন করে যখন প্রতিটি মডিউলকে তার নিরাপদ অপারেটিং এলাকার মধ্যে রাখে।

এই ডুয়াল-মডিউল ডিজাইন ডিরেটিং এর মাধ্যমে নির্ভরযোগ্যতাও উন্নত করে। প্রতিটি মডিউল তার পরম সর্বোচ্চ রেটিং এর একটি নিম্ন ভগ্নাংশে কাজ করে, যা লোড চক্রের সময় জংশন তাপমাত্রা সুইং হ্রাস করে এবং একটি একক-মডিউল ডিজাইনের তুলনায় মডিউলের দরকারী জীবনকাল বাড়ায় যা তার সীমার কাছাকাছি চলছে।

A5E36717803-এর IGD2 গেট ড্রাইভার বোর্ড দুটি IGBT মডিউলকে সিঙ্ক্রোনাইজেশনে চালানোর জন্য অভিযোজিত — একটি নির্দিষ্ট ইনভার্টার ফেজ অবস্থানে উভয় ডিভাইস একই সাথে তাদের গেট পালস গ্রহণ করে, দুটি সমান্তরাল মডিউলের মধ্যে সুষম কারেন্ট শেয়ারিং নিশ্চিত করে।

IGD2/R4 আর্কিটেকচার

R4 ফর্ম ফ্যাক্টর SINAMICS চ্যাসিস ড্রাইভের এই পাওয়ার রেঞ্জ জুড়ে ব্যবহৃত ফিজিক্যাল মাউন্টিং ফরম্যাট সনাক্ত করে। IGD2 বোর্ড সরাসরি IGBT মডিউল অ্যাসেম্বলির উপর মাউন্ট করে এবং একটি স্ট্যান্ডার্ডাইজড ইন্টারফেসের মাধ্যমে ড্রাইভের কন্ট্রোল ইউনিটের সাথে সংযোগ স্থাপন করে।

এই ইন্টারফেসটি CU থেকে IGD2 তে PWM সুইচিং কমান্ড বহন করে, এবং IGD2 থেকে CU এর ক্লোজড-লুপ কন্ট্রোল অ্যালগরিদমগুলিতে কারেন্ট পরিমাপ এবং তাপমাত্রা সেন্সর ডেটা বহন করে।

IGD2 বোর্ড প্রতিটি IGBT পজিশনে হার্ডওয়্যার-লেভেল ডিস্যাচুরেশন সুরক্ষা প্রয়োগ করে। যখন একটি IGBT চালু করার কমান্ড দেওয়া হয়, তখন IGD2 কালেক্টর-এমিটার ভোল্টেজ পর্যবেক্ষণ করে।

যদি ভোল্টেজ প্রত্যাশিত স্যাচুরেশন স্তরে ড্রপ করতে ব্যর্থ হয় — যা নির্দেশ করে যে ডিভাইসটি কমান্ডেড কারেন্ট পরিচালনা করতে পারে না — IGD2 অবিলম্বে সমস্ত গেট পালস দমন করে। এই মাইক্রোসেকেন্ড-লেভেল প্রতিক্রিয়া কন্ট্রোল ইউনিটের যেকোনো সফ্টওয়্যার ফল্ট প্রতিক্রিয়ার চেয়ে দ্রুত কাজ করে, IGBT জংশন ধ্বংসকারী ওভারকারেন্টের ধরণ প্রতিরোধ করে।

থার্মাল ইন্টারফেস ম্যাটেরিয়াল (TIM) নোট

A5E36717803 পরিষেবা নথিতে কখনও কখনও উল্লিখিত "TIM" প্রত্যয়টি নির্দেশ করে যে অ্যাসেম্বলিটি থার্মাল ইন্টারফেস ম্যাটেরিয়াল প্রি-অ্যাপ্লাইড বা অন্তর্ভুক্ত সহ সরবরাহ করা হয়। IGBT মডিউল বেস প্লেট এবং ড্রাইভ হিটসিঙ্কের মধ্যে সঠিক থার্মাল কাপলিং অত্যন্ত গুরুত্বপূর্ণ — এই ইন্টারফেসে থার্মাল রেজিস্ট্যান্স সরাসরি পূর্ণ-লোড অপারেশনের সময় IGBT জংশন তাপমাত্রা কতটা বৃদ্ধি পায় তা নির্ধারণ করে।

অনুপস্থিত বা ভুলভাবে প্রয়োগ করা TIM হল পোস্ট-ইনস্টলেশন IGBT ওভারটেম্পারেচার অ্যালার্ম (F30022) এর একটি সাধারণ মূল কারণ, এমনকি যদি হিটসিঙ্ক নিজেই ভালভাবে ঠান্ডা থাকে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: ড্রাইভে বর্তমানে একটি A5E00714562 পাওয়ার ব্লক আছে। A5E36717803 কি সরাসরি প্রতিস্থাপন হিসাবে ইনস্টল করা যেতে পারে?

A5E36717803 হল A5E00714562 এর সায়েন্স-নির্ধারিত উত্তরসূরি এবং সেই অ্যাসেম্বলির ফিল্ড প্রতিস্থাপনের জন্য ডিজাইন করা হয়েছিল। প্রযোজ্য পাওয়ার রেঞ্জের বেশিরভাগ SINAMICS G120 এবং G150 চ্যাসিস কনফিগারেশনে, এটি একই অবস্থানে ইনস্টল হয় এবং একই ভাবে ইন্টারফেস করে।

তবে, সায়েন্সের উত্তরসূরি প্রযোজ্যতা টেবিলের বিরুদ্ধে নির্দিষ্ট ড্রাইভের উৎপাদন অবস্থা এবং ফার্মওয়্যার সংস্করণ নিশ্চিত করুন।

কিছু খুব প্রাথমিক উৎপাদন ড্রাইভের জন্য নতুন IGD2 বোর্ডের ইলেকট্রনিক সনাক্তকরণ ড্রাইভের কম্পোনেন্ট ম্যানেজমেন্ট সিস্টেম দ্বারা সঠিকভাবে স্বীকৃত হওয়ার আগে একটি ফার্মওয়্যার আপডেটের প্রয়োজন হতে পারে।

প্রশ্ন ২: লেবেলের "WLX_999999" পদবিটির অর্থ কী?

WLX হল ড্রাইভ মেরামত অ্যাসেম্বলিগুলির জন্য সায়েন্সের অভ্যন্তরীণ পরিষেবা ইঞ্জিনিয়ারিং ব্যাচ রেফারেন্স সিস্টেম। WLX_999999 সায়েন্সের মেরামত যন্ত্রাংশ সিস্টেমে এই নির্দিষ্ট পাওয়ার ব্লক কনফিগারেশনটি সনাক্ত করে।

এটি সায়েন্স পরিষেবা প্রকৌশলীরা মেরামত ডকুমেন্টেশন এবং পরিষেবা রেকর্ডের জন্য ব্যবহার করেন।

অর্ডার এবং খুচরা যন্ত্রাংশের উদ্দেশ্যে, A5E36717803 নম্বরটি সঠিক রেফারেন্স। WLX নম্বরটি কোনো ক্রয় বা ইনভেন্টরি প্রসঙ্গে A5E নম্বরকে প্রতিস্থাপন করে না।

প্রশ্ন ৩: A5E36717803 পাওয়ার ব্লক ইনস্টল করার পর 10 মিনিটের মধ্যে ড্রাইভটি পূর্ণ-লোড অপারেশনের সময় F30022 (IGBT ওভারটেম্পারেচার) দেখায়। হিটসিঙ্ক স্পর্শে গরম নয়। সবচেয়ে সম্ভাব্য কারণ কী?

একটি ঠান্ডা হিটসিঙ্ক সহ ইনস্টলেশনের পরপরই F30022 হল IGBT মডিউল বেস প্লেট এবং হিটসিঙ্ক পৃষ্ঠের মধ্যে ভুল বা অনুপস্থিত থার্মাল ইন্টারফেস ম্যাটেরিয়ালের ক্লাসিক লক্ষণ।

যদি ইনস্টলেশনের সময় TIM প্রয়োগ না করা হয়, বা অসমভাবে প্রয়োগ করা হয়, তবে IGBT জংশন থেকে হিটসিঙ্কে থার্মাল রেজিস্ট্যান্স ড্রাইভের থার্মাল মডেলের প্রত্যাশার চেয়ে অনেক বেশি।

হিটসিঙ্ক বডি উল্লেখযোগ্যভাবে গরম হওয়ার সময় পাওয়ার আগেই IGBT জংশন ওভারটেম্পারেচারে পৌঁছায়।

সায়েন্সের ইনস্টলেশন পদ্ধতি অনুসরণ করে সঠিক TIM প্রয়োগ সহ পাওয়ার ব্লকটি সরান এবং পুনরায় ইনস্টল করুন।

প্রশ্ন ৪: A5E36717803-এ দুটি IGBT মডিউল অন্তর্ভুক্ত রয়েছে। যদি দুটি মডিউলের একটি পরিষেবাতে ব্যর্থ হয়, তবে কি কেবল সেই মডিউলটি প্রতিস্থাপন করা যেতে পারে?

না — অন্যটি রেখে একটি একক মডিউল প্রতিস্থাপন করলে অ্যাসেম্বলির ম্যাচ করা-জোড়া বৈশিষ্ট্যগুলি পরিবর্তিত হয়।

A5E36717803-এর দুটি FS450R12KE3-S1 মডিউল সমান্তরালভাবে কাজ করে এবং সুষম কারেন্ট শেয়ারিংয়ের জন্য ম্যাচ করা সুইচিং বৈশিষ্ট্য থাকতে হবে।

যখন একটি ব্যর্থ হয়, তখন সম্পূর্ণ A5E36717803 অ্যাসেম্বলি প্রতিস্থাপন করা উচিত।

একটি পুরানো মডিউলের সাথে একটি নতুন IGBT মডিউল ইনস্টল করা যার ভিন্ন গেট থ্রেশহোল্ড এবং সুইচিং গতির বৈশিষ্ট্য রয়েছে, অসম কারেন্ট শেয়ারিংয়ের ঝুঁকি তৈরি করে, যা নতুন মডিউলকে ওভারলোড করতে পারে বা টাইমিং ভারসাম্যহীনতা সৃষ্টি করতে পারে।

প্রশ্ন ৫: এই পাওয়ার ব্লকটি বন্ধ হিসাবে তালিকাভুক্ত করা হয়েছে। A5E36717803 কি এখনও কোনো চ্যানেলের মাধ্যমে উপলব্ধ?

সায়েন্স দ্বারা পার্টটি বন্ধ করার সাথে সাথে, শিল্পে আফটারমার্কেট হল প্রাথমিক উৎস। বিশেষ SINAMICS ড্রাইভ মেরামত কোম্পানিগুলি প্রায়শই এই সিরিজের পরীক্ষিত পাওয়ার ব্লক অ্যাসেম্বলি ধারণ করে।

সোর্সিং করার সময়, অ্যাসেম্বলিটি সঠিক কনফিগারেশন কিনা তা যাচাই করার জন্য লেবেলের WLX রেফারেন্সটি মেলে কিনা তা নিশ্চিত করুন, এবং শিপিংয়ের আগে কার্যকরী পরীক্ষার ফলাফল দেখানো ডকুমেন্টেশন অনুরোধ করুন।

সার্ভিস এক্সচেঞ্জ প্রোগ্রাম — যেখানে একটি ত্রুটিপূর্ণ ইউনিট একটি পরীক্ষিত প্রতিস্থাপনের বিনিময়ে ফেরত দেওয়া হয় — অনেক শিল্প ড্রাইভ মেরামত বিশেষজ্ঞদের দ্বারা প্রদত্ত আরেকটি বিকল্প।
