সিএনসি সার্কিট বোর্ড
>
|
| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIEMENS |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | MC00160783M01 |
পার্ট নম্বরঃMC00160783M01
পণ্যের ধরনঃইনভার্টার সিপিইউ / আইও কন্ট্রোল বোর্ড (ইন্টিগ্রেটেড কন্ট্রোল পিসিবি)
ফাংশনঃশিল্প ফ্রিকোয়েন্সি কনভার্টার/ইনভার্টার সিস্টেমের জন্য কেন্দ্রীয় সিপিইউ এবং ইনপুট/আউটপুট ইন্টারফেস কন্ট্রোল বোর্ড
প্রয়োগঃশিল্পের এসি মোটর পরিবর্তনশীল গতির ড্রাইভ, ফ্রিকোয়েন্সি ইনভার্টার, অটোমেশন ড্রাইভ সিস্টেম

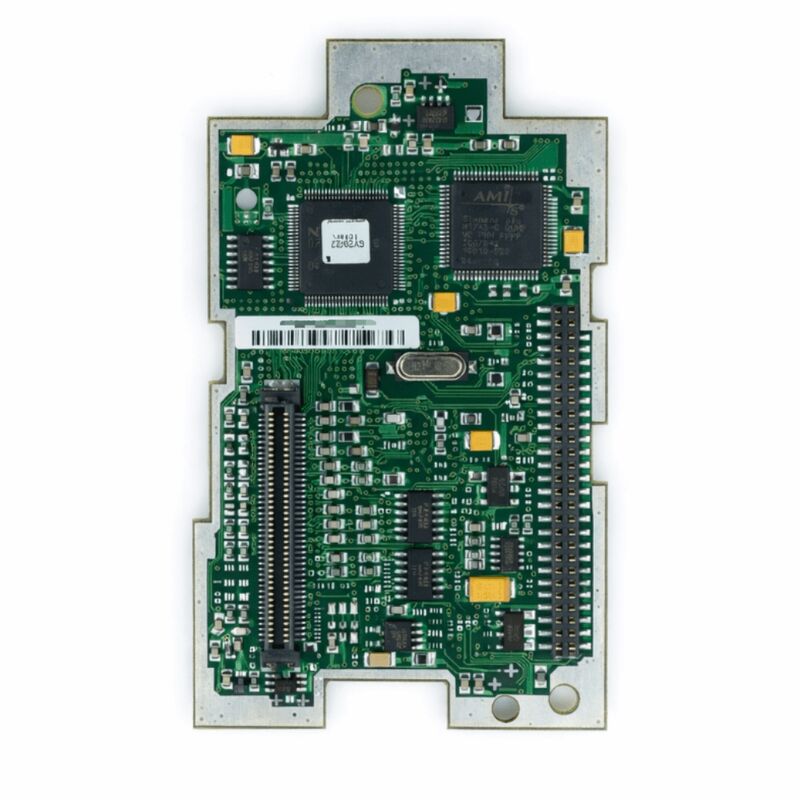

MC00160783M01 একটি ইন্টিগ্রেটেড সিপিইউ এবং I/O কন্ট্রোল প্রিন্টেড সার্কিট বোর্ড যা শিল্প পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFD) এবং ইনভার্টার সিস্টেমের জন্য ডিজাইন করা হয়েছে।একটি আধুনিক শিল্প ইনভার্টার স্থাপত্য, সিপিইউ আইও কন্ট্রোল বোর্ড হল অপারেশনাল কোরঃ এটি ড্রাইভের প্রসেসরকে একত্রিত করে যা মোটর কন্ট্রোল অ্যালগরিদম, প্যারামিটার ম্যানেজমেন্ট,এবং যোগাযোগ প্রোটোকল ইনপুট / আউটপুট ইন্টারফেস সার্কিট যা ড্রাইভকে বৃহত্তর অটোমেশন সিস্টেমের সাথে সংযুক্ত করে.
একক বোর্ডে, সিপিইউ আইও কন্ট্রোল কার্ড মোটর কন্ট্রোলের জন্য প্রয়োজনীয় রিয়েল-টাইম গণনা পরিচালনা করে এবং একই সাথে ডিসক্রিট এবং অ্যানালগ সংকেতগুলি পরিচালনা করে যা ড্রাইভকে সেন্সরগুলির সাথে সংযুক্ত করে,সঞ্চালন যন্ত্র, পিএলসি, এবং অপারেটর প্যানেল।
শিল্প ফ্রিকোয়েন্সি কনভার্টারগুলি তাদের সিদ্ধান্ত গ্রহণের কেন্দ্র হিসাবে সিপিইউ আইও বোর্ডের উপর নির্ভর করে।
গতির রেফারেন্স উদ্ভিদ নিয়ন্ত্রণ সিস্টেম থেকে আসে। মোটর বর্তমান সেন্সর, এনকোডার ফিডব্যাক, এবং তাপমাত্রা মনিটর থেকে ফিডব্যাক সংকেত প্রক্রিয়া করা হয়। শুরু, বন্ধ, এগিয়ে জন্য নিয়ন্ত্রণ আউটপুট,বিপরীত, এবং ত্রুটি রিলে আইও ইন্টারফেসের মাধ্যমে বেরিয়ে আসে। এই সব MC00160783M01 মাধ্যমে পাস।
যখন এই বোর্ডটি ব্যর্থ হয়, ড্রাইভটি সাধারণত সমস্ত অপারেশনাল ক্ষমতা হারাতে পারে - এটি চালু হতে পারে তবে কমান্ড গ্রহণ করতে পারে না, বা এটি তার স্ব-পরীক্ষা ক্রমটি সম্পূর্ণ করতে পারে না।
MC00160783M01 সংস্করণ মনোনীতকারী M01 এই নির্দিষ্ট বোর্ডের প্রথম সংস্করণ হিসাবে এটি সনাক্ত করে, ড্রাইভের কনফিগারেশন বেসলাইনে এর ভূমিকা প্রতিষ্ঠা করে।
এই ধরনের শিল্প নিয়ন্ত্রণ বোর্ডগুলি কঠোর নির্ভরযোগ্যতার মান অনুযায়ী ডিজাইন করা হয়েছে ∙ তাদের কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পন, কম্পনতাপমাত্রা পরিবর্তন, এবং ইলেকট্রোম্যাগনেটিক গোলমাল রুটিন।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | MC00160783M01 |
| পণ্যের ধরন | ইনভার্টার সিপিইউ / আইও কন্ট্রোল বোর্ড |
| ফাংশন | ভিএফডি সিস্টেমের জন্য সিপিইউ প্রসেসিং এবং আই/ও ইন্টারফেস |
| প্রয়োগ | শিল্প ফ্রিকোয়েন্সি কনভার্টার / এসি মোটর ড্রাইভ |
| অপারেটিং তাপমাত্রা | ০ ০৫°সি (সাধারণ শিল্প মান) |
| সিগন্যাল ইন্টারফেস | ড্রাইভ নিয়ন্ত্রণের জন্য এনালগ এবং ডিজিটাল I/O |
| নিয়ন্ত্রণ সংকেত | ২৪ ভোল্ট ডিসি ডিজিটাল আই/ও (সাধারণ) |
MC00160783M01 দুটি ফাংশনকে সংহত করে যা পূর্ববর্তী ড্রাইভ প্রজন্মগুলিতে প্রায়শই পৃথক বোর্ড দখল করেছিলঃ সিপিইউ এবং আইও ইন্টারফেস।সিপিইউ বিভাগ মোটর কন্ট্রোল অ্যালগরিদম চালায় আধুনিক ড্রাইভগুলিতে এটি সাধারণত একটি ভেক্টর নিয়ন্ত্রণ বা সরাসরি টর্ক নিয়ন্ত্রণ অ্যালগরিদম যা সুনির্দিষ্ট সময় এবং উচ্চ নমুনা হার প্রয়োজন.
অ্যালগরিদমটি নির্দেশিত গতি বা টর্ক এবং পরিমাপ করা মোটর স্রোতের উপর ভিত্তি করে মোটরটিতে প্রয়োগ করার জন্য প্রয়োজনীয় ভোল্টেজ ভেক্টরগুলি গণনা করে।
এটি পিডব্লিউএম সুইচিং কমান্ড তৈরি করে যা ড্রাইভের আইজিবিটি গেট ড্রাইভারে যায়, এবং এটি মাইক্রোসেকেন্ডে পরিমাপ করা চক্রের সময় এটি করে।
আইও বিভাগটি ড্রাইভকে উদ্ভিদ পরিবেশে ইন্টারফেস করার ধীরগতির কিন্তু সমান গুরুত্বপূর্ণ কাজটি পরিচালনা করে।
ডিজিটাল ইনপুটগুলি বহিরাগত উত্স থেকে সংকেত গ্রহণ করেঃ পিএলসি স্টার্ট কমান্ড, ত্রুটি স্বীকৃতি সংকেত, মোটর তাপ সুইচ ইনপুট, জরুরী স্টপ লুপ।ডিজিটাল আউটপুট পিএলসিতে স্থিতি সংকেত পাঠায়ড্রাইভ চলমান, গতিতে, ত্রুটি, প্রস্তুত।
অ্যানালগ ইনপুটগুলি প্রক্রিয়া নিয়ন্ত্রণ সিস্টেম থেকে গতির রেফারেন্স গ্রহণ করে typically সাধারণত 4 ′′ 20mA বর্তমান সংকেত বা 0 ′′ 10V ভোল্টেজ সংকেত।
এনালগ আউটপুটগুলি প্রকৃত মোটর গতি বা টর্ককে ডিসিএস বা এসসিএডিএ সিস্টেমে রিপোর্ট করে।
MC00160783M01 এ উভয় ফাংশনকে একত্রিত করা ড্রাইভের বোর্ডের সংখ্যা হ্রাস করে, অভ্যন্তরীণ তারের সরলীকরণ করে,এবং সিগন্যাল অখণ্ডতা উন্নত করে ¢ সিপিইউ এবং আইও ইন্টারফেস পৃথক ডিজাইনের প্রয়োজন যে ইন্টার-বোর্ড সিগন্যাল পথ ছাড়া একটি সাধারণ স্থল রেফারেন্স ভাগ.
MC00160783M01 এর সিপিইউ ড্রাইভের মডুলেশন কৌশল প্রয়োজনীয় হারে রিয়েল-টাইম মোটর নিয়ন্ত্রণ সম্পাদন করে। একটি সাধারণ শিল্প ইনভার্টার জন্য 2kHz থেকে 16kHz এর সুইচিং ফ্রিকোয়েন্সিতে চলমান,কন্ট্রোল চক্র একই ফ্রিকোয়েন্সিতে চলে ∙ সিপিইউকে একটি সুইচিং সময়ের মধ্যে তার সম্পূর্ণ কন্ট্রোল লুপ গণনা সম্পন্ন করতে হবে।
4kHz সুইচিং ফ্রিকোয়েন্সিতে, যা প্রতি নিয়ন্ত্রণ চক্রের জন্য 250 মাইক্রোসেকেন্ড।
এই উইন্ডোর মধ্যে সিপিইউ এডিসি ইনপুটগুলি পড়ে, নিয়ন্ত্রণ অ্যালগরিদম চালায়, পিডব্লিউএম ডিউটি চক্রগুলি আপডেট করে এবং কোনও যোগাযোগের অনুরোধগুলি পরিচালনা করে।
আইও প্রসেসর, একই সময়ে চলমান,ডিজিটাল ইনপুটগুলিকে পর্যাপ্ত গতিতে স্ক্যান করে যাতে উদ্ভিদ থেকে সংকেতগুলি ধরা যায়। সঠিকভাবে প্রতিক্রিয়া জানাতে কয়েক মিলিসেকেন্ডের মধ্যে একটি রান / স্টপ সংকেত বা একটি ত্রুটি ইনপুট সনাক্ত করা উচিত।.
The analogue inputs are sampled at rates appropriate for the slowest process variable (typically speed reference at 10ms update rate) up to the fastest feedback signal (current feedback sampled at the control cycle rate).
MC00160783M01 প্রতিস্থাপন করার সময়, ড্রাইভের প্যারামিটার সেট যা মোটরের জন্য সমস্ত কনফিগারেশন ডেটা, নিয়ন্ত্রণ মোড, আইও অ্যাসাইনমেন্ট, যোগাযোগ সেটিংস সঞ্চয় করে,এবং সুরক্ষা থ্রেশহোল্ড ∙ অপসারণের আগে ড্রাইভ থেকে ব্যাক আপ করা উচিত.
প্রতিস্থাপন বোর্ড ইনস্টল করার পরে এবং ড্রাইভের উপর শক্তি চালানোর পরে, ড্রাইভের মেমরিটি প্যারামিটার সেটটি ধরে রাখে কিনা তা যাচাই করুন (কিছু ড্রাইভ বোর্ডের নিজের অ-অস্থায়ী মেমরিতে প্যারামিটারগুলি সঞ্চয় করে,অন্যরা তাদের একটি পৃথক মেমরি মডিউল বা কন্ট্রোল ইউনিটে সঞ্চয় করে).
যদি পরামিতি সেটটি প্রতিস্থাপিত বোর্ডে সংরক্ষণ করা হয়, তবে এটি চালু করার আগে ব্যাকআপ থেকে পুনরায় লোড করা উচিত।
জাম্পার সেটিংস, ডিআইপি সুইচ অবস্থান এবং মূল বোর্ডে থাকা হার্ডওয়্যার কনফিগারেশন সুইচগুলি ইনস্টলেশনের আগে প্রতিস্থাপন বোর্ডে স্থানান্তরিত বা মেলে।
প্রশ্ন 1: উদ্ভিদ সরবরাহের উপর বজ্রপাতের পরে, ইনভার্টারটি আর কোনও রান কমান্ডের প্রতিক্রিয়া জানায় না। পাওয়ার স্টেজটি ক্ষতিগ্রস্থ নয় এবং ডিসি বাসটি সঠিকভাবে চার্জ করে। এমসি 00160783 এম 01 এর দোষ কি?
বজ্রপাতের কারণে প্রবাহিত ঘটনাগুলি সাধারণত নিয়ন্ত্রণ বোর্ডের আইও ইন্টারফেস বিভাগকে ক্ষতিগ্রস্থ করে ¢ ডিজিটাল ইনপুট অপ্টোক্যাপলার এবং অ্যানালগ ইনপুট সুরক্ষা সার্কিটগুলি সবচেয়ে বেশি এক্সপোজ করা উপাদান।
যদি ড্রাইভটি শক্তি দেয় (ডিসি বাস চার্জ, ডিসপ্লে লাইট) তবে কোনও ইনপুট সংকেতগুলিতে সাড়া দেয় না এবং মোটর আউটপুট উত্পন্ন করে না, MC00160783M01 এর আইও ইন্টারফেসটি সম্ভবত ক্ষতিগ্রস্থ হয়েছে।
অন্যান্য সূচকগুলির জন্য পরীক্ষা করুনঃ ডিসপ্লেতে একটি ত্রুটি কোড যা অভ্যন্তরীণ হার্ডওয়্যার ত্রুটির দিকে নির্দেশ করে বোর্ড স্তরের ক্ষতি নিশ্চিত করে।
প্রশ্ন ২ঃ ড্রাইভের ডিসপ্লেটি পাওয়ার-অন করার পরে সম্পূর্ণ ফাঁকা। সরবরাহ ভোল্টেজটি সঠিক বলে নিশ্চিত হয়েছে। MC00160783M01 এর দোষ কি?
একটি ফাঁকা প্রদর্শন যা নিশ্চিত করে যে সঠিক সরবরাহ ভোল্টেজ CPU বোর্ডের অভ্যন্তরীণ শক্তি সরবরাহ ব্যর্থ হয়েছে,অথবা সিপিইউ বোর্ড এবং প্রদর্শন প্যানেলের মধ্যে প্রদর্শন যোগাযোগ বিচ্ছিন্ন হয়েছে.
সিপিইউ আইও বোর্ডটি ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে, বোর্ড এবং ডিসপ্লে প্যানেলের মধ্যে সংযোগ ক্যাবলটি পরীক্ষা করুন
এছাড়াও বোর্ডে কোন কন্ট্রোল পাওয়ার ফিউজ পরীক্ষা করুন। যদি সরবরাহ বোর্ডে পৌঁছেছে কিন্তু প্রদর্শনটি ফাঁকা থাকে, সিপিইউ বোর্ড প্রতিস্থাপন প্রয়োজন।
প্রশ্ন 3: ড্রাইভটি স্থানীয় ম্যানুয়াল মোডে মোটরটি সঠিকভাবে চালায় তবে ডিজিটাল ইনপুটগুলির মাধ্যমে রিমোট কমান্ড সংকেতগুলিতে সাড়া দেয় না। আইও তারের সঠিকতা যাচাই করা হয়েছে।কোনটি সম্ভবত ভুল?
A drive that responds locally but not remotely with confirmed correct IO wiring suggests that the digital input section of the MC00160783M01 has a fault — the optocouplers for the remote command inputs may have failed while other circuitry remains functional.
স্থানীয় এবং রিমোট কন্ট্রোল উত্সের মধ্যে নির্বাচন করে যে প্যারামিটার সেটিংস যাচাই করুন
যদি সেটিংস সঠিক হয় এবং দূরবর্তী সংকেত প্রয়োগ করার সময় বোর্ডের ডিজিটাল ইনপুট এলইডি সূচকগুলি আলোকিত না হয়, তাহলে ইনপুট অপ্টোক্যাপলারগুলি ব্যর্থ হয়েছে।
প্রশ্ন 4: একটি প্রতিস্থাপন MC00160783M01 ইনস্টল করা হয়েছে। ড্রাইভ চালিত কিন্তু এনালগ আউটপুট ভুল মোটর গতি প্রদর্শন করে এবং পিএলসি ভুল গতি প্রতিক্রিয়া পাচ্ছে। কি পরীক্ষা করা উচিত?
বোর্ড প্রতিস্থাপনের পর ভুল এনালগ আউটপুট সংকেত সাধারণত নতুন বোর্ডের এনালগ আউটপুট বিভাগে একটি ক্যালিব্রেশন অফসেট দ্বারা সৃষ্ট হয়,অথবা আউটপুট পরিসীমা কনফিগারেশন পরামিতি একটি অসঙ্গতি দ্বারা. অ্যানালগ আউটপুট পরিসরের জন্য প্যারামিটার সেটিংস পরীক্ষা করুন (010V বা 420mA নির্বাচন, এবং আউটপুট স্কেলিং) ।
যদি পরামিতিগুলি মূল কনফিগারেশনের সাথে মিলিত হয় তবে আউটপুটটি এখনও ভুল হয় তবে প্রতিস্থাপন বোর্ডের অ্যানালগ আউটপুট সার্কিটে একটি ক্যালিব্রেশন বা উপাদান সমস্যা রয়েছে যা সার্ভিস প্রয়োজন।
Q5: MC00160783M01 সংস্করণ M01 হিসাবে বর্ণনা করা হয়। যদি একটি প্রতিস্থাপন M02 বা একটি পরবর্তী সংশোধন দেখায়, এটি ব্যবহার নিরাপদ?
Revisions of a control board within the same part number family are generally backward compatible — the M02 revision would include component updates or reliability improvements while maintaining the same functional specification and physical interface.
যাইহোক, ড্রাইভ প্রস্তুতকারকের ডকুমেন্টেশন বা খুচরা যন্ত্রাংশ ক্যাটালগ দিয়ে নিশ্চিত করুন যে M02 সংশোধনটি M01 এর সরাসরি প্রতিস্থাপন হিসাবে তালিকাভুক্ত করা হয়েছে।
কিছু সংশোধন পরিবর্তনগুলি ফার্মওয়্যার আপডেটগুলি জড়িত যা পরামিতি সামঞ্জস্যকে প্রভাবিত করে।
