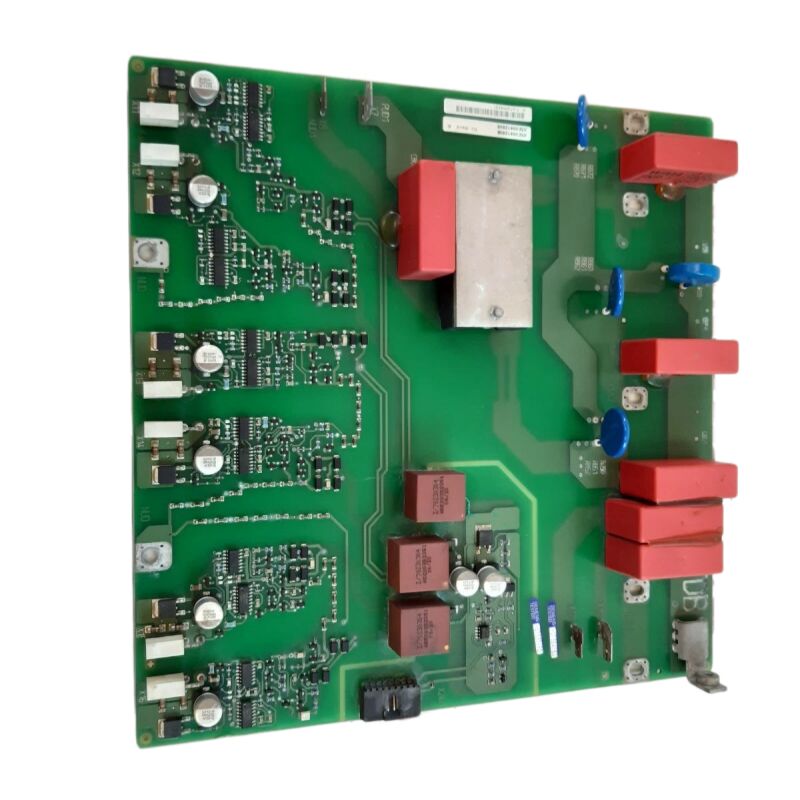

SIEMENS 430/440 ইনভার্টার/কনভার্টার SCR ট্রিগার বোর্ড বোর্ড A5E01105817 A5EO11O5817

Siemens A5E01105817 | SINAMICS V50 SCR ফায়ারিং কার্ড — জল পাম্প ড্রাইভের জন্য অ্যানালগ থাইরিস্টার ট্রিগার পিসিবি

পার্ট নম্বর: A5E01105817

প্রস্তুতকারক: Siemens AG (জার্মানি)

পণ্যের প্রকার: SCR ফায়ারিং কার্ড — অ্যানালগ ট্রিগার পিসিবি (থাইরিস্টার গেট ড্রাইভ)

পণ্যের পরিবার: SINAMICS V50

প্রয়োগ: জল পাম্প, ফ্যান এবং HVAC/W/WW পরিকাঠামো ড্রাইভ

সংক্ষিপ্ত বিবরণ

A5E01105817 হল Siemens SINAMICS V50 ড্রাইভের জন্য SCR ফায়ারিং কার্ড — থাইরিস্টার ট্রিগার এবং অ্যানালগ সিগন্যাল প্রসেসিং বোর্ড। V50 ছিল Siemens-এর পরিকাঠামো ড্রাইভ প্ল্যাটফর্ম যা বিশেষভাবে জল ও বর্জ্য জল, HVAC এবং পাম্প অ্যাপ্লিকেশনগুলির জন্য 37 kW থেকে 250 kW (50 থেকে 400 hp) পাওয়ার রেঞ্জে ডিজাইন করা হয়েছিল।

এগুলি হল সেই ড্রাইভ যা বিল্ডিং জল ব্যবস্থা, ট্রিটমেন্ট প্ল্যান্ট পাম্প, বড় সঞ্চালনকারী ফ্যান এবং কুলিং টাওয়ার ইনস্টলেশনগুলি চালায় — এমন লোড যেখানে পরিবর্তনশীল গতি যান্ত্রিক প্রবাহ নিয়ন্ত্রণের সাথে স্থির-গতির অপারেশনের তুলনায় উল্লেখযোগ্য শক্তি সঞ্চয় সরবরাহ করে।

A5E01105817 V50-এর পাওয়ার কনভার্সন চেইনে একটি গুরুত্বপূর্ণ অবস্থান দখল করে।

ড্রাইভের AC ইনপুট স্টেজ একটি থাইরিস্টার (SCR) রেকটিফায়ার ব্যবহার করে — সিলিকন-কন্ট্রোলড রেকটিফায়ারের একটি ব্যাংক — ইনকামিং থ্রি-ফেজ AC সাপ্লাইকে DC লিঙ্ক ভোল্টেজে রূপান্তর করার জন্য যা ইনভার্টার সেকশনকে ফিড করে।

একটি প্যাসিভ ডায়োড রেকটিফায়ারের বিপরীতে, থাইরিস্টার রেকটিফায়ার ফেজ-কন্ট্রোলড হয়: প্রতিটি থাইরিস্টারের ফায়ারিং অ্যাঙ্গেল DC বাস ভোল্টেজ নিয়ন্ত্রণ করতে এবং স্টার্টআপের সময় DC লিঙ্ক ক্যাপাসিটরের প্রি-চার্জ পরিচালনা করতে সামঞ্জস্য করা হয়।

A5E01105817 এই থাইরিস্টার ফায়ারিং পালস তৈরি করে এবং AC ইনপুট এবং প্রি-চার্জ সার্কিটের সাথে যুক্ত অ্যানালগ সিগন্যাল কন্ডিশনিং ফাংশনগুলি পরিচালনা করে।

এই বোর্ডের উপর প্রয়োগ করা "অ্যানালগ কার্ড" পদবিটি V50-এর পাওয়ার কনভার্সন ফ্রন্ট-এন্ডে অ্যানালগ পরিমাপ এবং নিয়ন্ত্রণ সংকেত প্রক্রিয়াকরণে এর ভূমিকা প্রতিফলিত করে — ভোল্টেজ পরিমাপ, কারেন্ট সেন্সিং এবং ফেজ-সিঙ্ক্রোনাইজড টাইমিং সংকেত যা নির্ধারণ করে রেকটিফায়ার ব্রিজের প্রতিটি থাইরিস্টার কখন ট্রিগার হয়।

এগুলি মূলত অ্যানালগ ফাংশন যা ড্রাইভের ডিজিটাল কন্ট্রোল প্রসেসরের আপস্ট্রিম অবস্থিত।

মূল স্পেসিফিকেশন

SCR ফায়ারিং — V50 রেকটিফায়ারে ফেজ-অ্যাঙ্গেল নিয়ন্ত্রণ

একটি থাইরিস্টার (SCR) হল একটি সেমিকন্ডাক্টর ডিভাইস যা একটি গেট পালস পাওয়ার পর কারেন্ট পরিচালনা করে এবং এর মধ্য দিয়ে কারেন্ট শূন্যে না আসা পর্যন্ত পরিচালনা করতে থাকে। একটি থ্রি-ফেজ কনভার্টার ব্রিজে, ছয়টি থাইরিস্টার এমনভাবে সাজানো থাকে যে প্রতিটি তার অবস্থানের জন্য নির্ধারিত AC ওয়েভফর্ম চক্রের অংশে পরিবাহিত হয়।

ফায়ারিং অ্যাঙ্গেল পরিবর্তন করে — যে AC চক্রে গেট পালস সরবরাহ করা হয় — রেকটিফায়ারের গড় DC আউটপুট ভোল্টেজ নিয়ন্ত্রণ করা যেতে পারে।

A5E01105817 এই ফায়ারিং অ্যাঙ্গেল নিয়ন্ত্রণ পরিচালনা করে।

এটি সমস্ত তিনটি AC সাপ্লাই ফেজের শূন্য অতিক্রম সনাক্ত করে — প্রতিটি থাইরিস্টার অবস্থানের জন্য ফেজ রেফারেন্স স্থাপন করে — এবং এই রেফারেন্সগুলির সাপেক্ষে কমান্ডেড অ্যাঙ্গেলে ফায়ারিং পালস তৈরি করে।

ফায়ারিং অ্যাঙ্গেল ড্রাইভের প্রধান নিয়ন্ত্রণ ইলেকট্রনিক্স দ্বারা DC বাস ভোল্টেজ সেটপয়েন্টের উপর ভিত্তি করে সেট করা হয়। স্বাভাবিক অপারেশনের সময়, DC লিঙ্ক ভোল্টেজকে তার অপারেটিং রেঞ্জের মধ্যে রাখার জন্য ফায়ারিং অ্যাঙ্গেল পরিচালনা করা হয়। স্টার্টআপ প্রি-চার্জের সময়, ক্যাপাসিটরগুলিতে চাপ না দিয়ে ধীরে ধীরে DC বাস ভোল্টেজ তৈরি করার জন্য ফায়ারিং অ্যাঙ্গেল ধীরে ধীরে উন্নত করা হয়।

বোর্ডের ফেজ সিঙ্ক্রোনাইজেশন সার্কিটকে অবশ্যই অপারেশন জুড়ে AC সাপ্লাই ফ্রিকোয়েন্সির সাথে লক থাকতে হবে।

সিঙ্ক্রোনাইজেশন হারানো — একটি ক্ষণস্থায়ী সাপ্লাই ডিস্টার্বেন্স বা একটি বোর্ড ত্রুটির কারণে — একটি ফায়ারিং পালস টাইমিং ত্রুটি তৈরি করে যা অবিলম্বে রেকটিফায়ারের নিয়ন্ত্রিত আউটপুটকে ব্যাহত করে।

অ্যানালগ সিগন্যাল প্রসেসিং ফাংশন

SCR ট্রিগারিং ছাড়াও, A5E01105817 V50-এর ইনপুট পরিমাপের জন্য অ্যানালগ সিগন্যাল কন্ডিশনিং সম্পাদন করে। সাপ্লাই টার্মিনাল থেকে AC ভোল্টেজ পরিমাপগুলি DC বাস ভোল্টেজ রেগুলেটর দ্বারা ব্যবহৃত ভোল্টেজ ফিডব্যাক সংকেত তৈরি করতে বোর্ডের সিগন্যাল কন্ডিশনিং সার্কিটের মাধ্যমে প্রক্রিয়া করা হয়।

সাপ্লাই ফেজ ভোল্টেজ ম্যাগনিটিউড এবং প্রতিসাম্য ডেটা এই পরিমাপগুলি থেকে বের করা হয় এবং ড্রাইভের থ্রেশহোল্ড প্যারামিটারের সাথে তুলনা করা হয় — সাপ্লাই ফল্ট সনাক্তকরণ এই পথের উপর নির্ভর করে।

বোর্ডটি রেকটিফায়ার সার্কিট থেকে আর্মেচার কারেন্ট পরিমাপও কন্ডিশন করে।

এই কারেন্ট ফিডব্যাক রেকটিফায়ারের কারেন্ট লিমিট ফাংশন এবং গ্রাউন্ড ফল্ট ডিটেকশন অ্যালগরিদম উভয়কেই ফিড করে।

অতএব, A5E01105817 এর মাধ্যমে সঠিক কারেন্ট পরিমাপ কেবল স্বাভাবিক নিয়ন্ত্রণের জন্যই নয়, ড্রাইভের সুরক্ষা আচরণের জন্যও কেন্দ্রীয়।

SINAMICS V50 প্ল্যাটফর্ম প্রসঙ্গ

SINAMICS V50 একটি নির্দিষ্ট বাজার বিভাগকে লক্ষ্য করেছিল: বড় জল, বর্জ্য জল এবং HVAC ইনস্টলেশন যেখানে 37 kW থেকে 250 kW পর্যন্ত ড্রাইভ রেটিং সাধারণ, এবং যেখানে অ্যাপ্লিকেশন প্রোফাইল — পরিবর্তনশীল লোডে দীর্ঘ সময় ধরে চলা, তুলনামূলকভাবে কম স্টার্ট-স্টপ চক্র, পাম্প-নির্দিষ্ট নিয়ন্ত্রণ ফাংশন — একটি সাধারণ-উদ্দেশ্য ড্রাইভের পরিবর্তে একটি উদ্দেশ্য-নির্মিত সমাধানের জন্য আহ্বান জানিয়েছিল।

V50-এ অন্তর্নির্মিত পাম্প-নির্দিষ্ট ফাংশন অন্তর্ভুক্ত ছিল: মাল্টি-পাম্প ক্যাসকেড কন্ট্রোল, ওয়াটার হ্যামার প্রতিরোধ করার জন্য পাইপ-ফিল রুটিন, ড্রাই-রান সনাক্তকরণ এবং জল পরিকাঠামোর অপারেটিং প্রোফাইলের জন্য তৈরি শক্তি পর্যবেক্ষণ।

যখন V50 প্ল্যাটফর্মটি বন্ধ করে দেওয়া হয়েছিল, তখন Siemens এই অ্যাপ্লিকেশন বিভাগের জন্য SINAMICS G120X-এ প্রতিস্থাপনের নির্দেশ দিয়েছিল।

G120X V50-এর অ্যাপ্লিকেশন ফোকাস চালিয়ে যায় — পাম্প এবং ফ্যান অপ্টিমাইজড, শক্তি-সাশ্রয়ী ফাংশনগুলি অন্তর্নির্মিত — তবে থাইরিস্টার রেকটিফিকেশনের পরিবর্তে IGBT-ভিত্তিক রেকটিফিকেশন ব্যবহার করে এবং V50-এর অভ্যন্তরীণ আর্কিটেকচারের পরিবর্তে বর্তমান SINAMICS G নিয়ন্ত্রণ আর্কিটেকচার ব্যবহার করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: SINAMICS V50 স্টার্টআপে একটি DC বাস আন্ডারভোল্টেজ ফল্ট দেখাচ্ছে, কিন্তু AC সাপ্লাই স্পেসিফিকেশনের মধ্যে নিশ্চিত করা হয়েছে। A5E01105817 কি এর কারণ হতে পারে?

নিশ্চিতভাবে সুস্থ AC সাপ্লাই সহ স্টার্টআপে DC বাস আন্ডারভোল্টেজ সরাসরি রেকটিফায়ার সেকশন বা এর ফায়ারিং নিয়ন্ত্রণে একটি সমস্যার দিকে নির্দেশ করে।

A5E01105817 হল সবচেয়ে সম্ভাব্য ত্রুটির উৎস — একটি ব্যর্থ ফায়ারিং সার্কিট মানে রেকটিফায়ার ব্রিজের থাইরিস্টারগুলি ট্রিগার হচ্ছে না, তাই AC সাপ্লাই উপস্থিত থাকা সত্ত্বেও কোনও DC বাস ভোল্টেজ তৈরি হয় না। আন্ডারভোল্টেজ ফল্ট প্রদর্শিত হওয়ার আগে কোনও থাইরিস্টার প্রি-চার্জ ফল্ট লগ করা হয়েছে কিনা তা পরীক্ষা করুন।

এছাড়াও বোর্ডের AC ফেজ সিঙ্ক্রোনাইজেশন ইনপুটগুলি অক্ষত আছে কিনা তা যাচাই করুন — ক্ষতিগ্রস্ত সিঙ্ক্রোনাইজেশন সিগন্যাল সংযোগগুলি ভুল ফায়ারিং অ্যাঙ্গেল তৈরি করে যা কম বা শূন্য রেকটিফাইড DC আউটপুট তৈরি করে।

প্রশ্ন ২: A5E01105817 SCR ফায়ারিং কার্ড কি বোর্ড স্তরে মেরামত করা যেতে পারে নাকি প্রতিস্থাপন করতে হবে?

কম্পোনেন্ট-স্তরের মেরামত A5E01105817 এর মতো বোর্ডগুলির জন্য সম্ভব যেখানে ত্রুটিটি সনাক্তযোগ্য উপাদানগুলিতে স্থানীয়কৃত — পালস ট্রান্সফরমার, অপটোকাপলার, জিরো-ক্রসিং ডিটেকশন আইসি, বা RC টাইমিং নেটওয়ার্কগুলিতে প্যাসিভ উপাদান।

Siemens অ্যানালগ ট্রিগার বোর্ডগুলিতে অভিজ্ঞ একটি বিশেষজ্ঞ ড্রাইভ মেরামত কোম্পানি প্রায়শই প্রতিস্থাপন বোর্ডের সোর্সিংয়ের খরচের একটি ভগ্নাংশে ব্যর্থ উপাদানটি সনাক্ত এবং প্রতিস্থাপন করতে পারে।

বন্ধ হওয়া অংশগুলির জন্য মেরামত বিশেষভাবে আকর্ষণীয় যেখানে আফটারমার্কেট থেকে প্রতিস্থাপন বোর্ডের সরবরাহ সীমিত বা অনিশ্চিত।

সমস্ত ছয়টি ফায়ারিং চ্যানেল সঠিকভাবে কাজ করে তা নিশ্চিত করার জন্য মেরামতের পরে সর্বদা একটি কার্যকরী লোড পরীক্ষা অনুরোধ করুন।

প্রশ্ন ৩: V50 ড্রাইভ SCR ব্রিজ ফায়ার করে কিন্তু ইনপুটে ভারসাম্যহীন ফেজ কারেন্ট দেখায়। সাপ্লাই ভারসাম্যপূর্ণ নিশ্চিত করা হয়েছে। A5E01105817 কি এর কারণ হতে পারে?

নিশ্চিতভাবে ভারসাম্যপূর্ণ সাপ্লাই সহ ভারসাম্যহীন ইনপুট কারেন্ট হল ছয়টি SCR অবস্থানের মধ্যে অসম ফায়ারিং অ্যাঙ্গেলের একটি ক্লাসিক লক্ষণ — A5E01105817 এর এক বা একাধিক চ্যানেল অন্যদের থেকে ভিন্ন ফেজ অ্যাঙ্গেলে তার ফায়ারিং পালস সরবরাহ করছে।

এটি একটি চ্যানেলের টাইমিং নেটওয়ার্কের একটি RC উপাদানের ড্রিফ্ট বা একটি অবনমিত পালস ট্রান্সফরমার থেকে উদ্ভূত হতে পারে।

একটি অসিলোস্কোপ ব্যবহার করে, প্রতিটি থাইরিস্টার গেট পালসের ফেজ অ্যাঙ্গেলকে তার সংশ্লিষ্ট AC শূন্য অতিক্রমের সাপেক্ষে পরিমাপ করে যাচাই করুন।

অসম অ্যাঙ্গেলগুলি একটি ফায়ারিং কার্ড সমস্যা নিশ্চিত করে।

প্রশ্ন ৪: একটি প্রতিস্থাপন A5E01105817 ইনস্টল করা হয়েছে এবং ড্রাইভটি ত্রুটি ছাড়াই শুরু হয়, কিন্তু প্রি-চার্জ সময় আগের চেয়ে দীর্ঘ বলে মনে হচ্ছে। এটা কি স্বাভাবিক?

নতুন বোর্ডের প্রি-চার্জ ফায়ারিং অ্যাঙ্গেল র‌্যাম্প প্যারামিটারগুলি মূল বোর্ডের উপাদান সহনশীলতা থেকে ভিন্ন হলে বোর্ড প্রতিস্থাপনের পরে সামান্য দীর্ঘ প্রি-চার্জ সময় ঘটতে পারে।

বেশিরভাগ ক্ষেত্রে এটি নিরীহ এবং প্রি-চার্জ সম্পন্ন হওয়ার পরে ড্রাইভ স্বাভাবিকভাবে কাজ করে।

যদি প্রি-চার্জ সময় উল্লেখযোগ্যভাবে দীর্ঘ হয় — সেকেন্ডের পরিবর্তে কয়েক মিনিট — প্রি-চার্জের সময় DC বাস ভোল্টেজ যুক্তিসঙ্গত হারে তৈরি হচ্ছে কিনা তা যাচাই করুন।

কার্যকরী ফায়ারিং কার্ড সহ অতিরিক্ত ধীর গতিতে তৈরি হওয়া SCR ফায়ারিং কার্ডের সাথে সম্পর্কহীন প্রি-চার্জ রেজিস্টর বা কন্টাক্টর সমস্যার ইঙ্গিত দিতে পারে।

প্রশ্ন ৫: SINAMICS V50 তার জীবনকাল শেষ করেছে এবং একটি প্রতিস্থাপন ড্রাইভ পরিকল্পনা করা হচ্ছে। প্রস্তাবিত মাইগ্রেশন পাথ কি?

V50-এর পাওয়ার রেঞ্জের পাম্প এবং ফ্যান অ্যাপ্লিকেশনগুলির জন্য, SINAMICS G120X হল Siemens-এর বর্তমান উত্তরসূরি প্ল্যাটফর্ম। এটি পাম্প-নির্দিষ্ট নিয়ন্ত্রণ ফাংশন, শক্তি অপ্টিমাইজেশান এবং ফিল্ডবাস সংযোগ সহ একই 37–250 kW রেঞ্জকে কভার করে।

V50-এর থাইরিস্টার রেকটিফায়ারের বিপরীতে, G120X উন্নত পাওয়ার কোয়ালিটির জন্য একটি IGBT-ভিত্তিক অ্যাক্টিভ ফ্রন্ট-এন্ড অপশন ব্যবহার করে, অথবা স্ট্যান্ডার্ড কনফিগারেশনে একটি প্যাসিভ ডায়োড রেকটিফায়ার ব্যবহার করে। মাইগ্রেশন পরিকল্পনায় দুটি প্ল্যাটফর্মের মধ্যে নিয়ন্ত্রণ ওয়্যারিং, প্যারামিটারাইজেশন এবং ফিল্ডবাস কনফিগারেশনের পার্থক্যগুলি বিবেচনা করা উচিত।

Siemens V50-to-G120X রূপান্তরের জন্য অ্যাপ্লিকেশন-নির্দিষ্ট মাইগ্রেশন সহায়তা ডকুমেন্টেশন সরবরাহ করে।
