| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIEMENS |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A5E00714563 |
পার্ট নম্বরঃA5E00714563
নির্মাতাঃসিমেন্স এজি (জার্মানি)
পণ্যের ধরনঃসিনামিক্স পাওয়ার ব্লক ড্রাইভ বোর্ড √ আইজিডি২ গেট ড্রাইভার সিরিজ
প্রোডাক্ট ফ্যামিলিঃসিনামিক্স ইনভার্টার পাওয়ার ব্লক মেরামত যন্ত্রাংশ (A5E00714560 সিরিজ)
গেট ড্রাইভার জেনারেশনঃআইজিডি২ (দ্বিতীয় প্রজন্মের আইজিবিটি গেট ড্রাইভার)

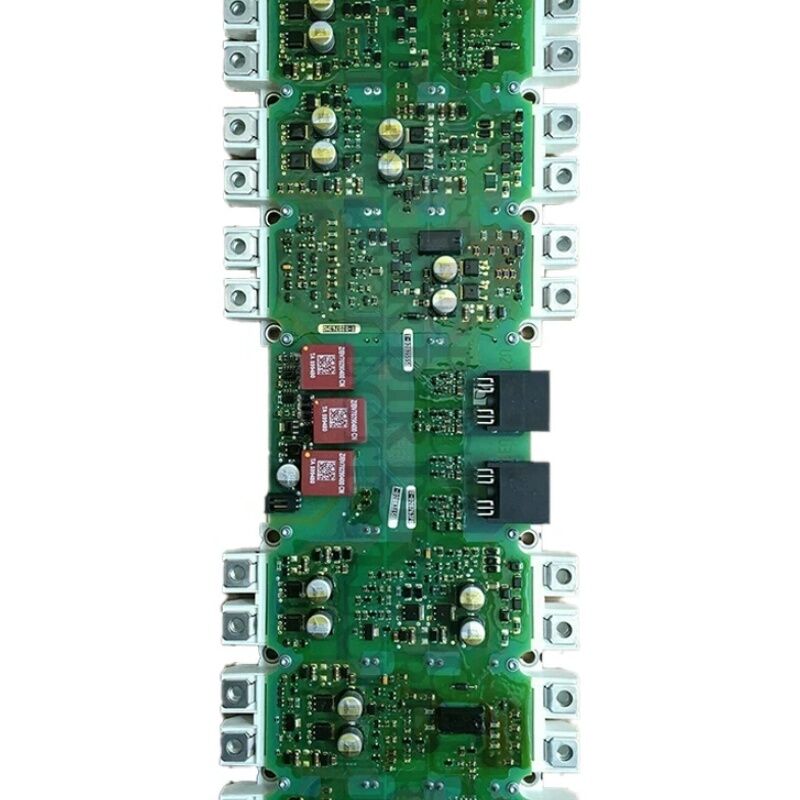

The A5E00714563 is a SINAMICS power block drive board from the A5E00714560 series — the family of second-generation IGBT gate driver (IGD2) repair assemblies that Siemens produced for the SINAMICS G120, G120C, G150, এবং S120 চ্যাসি ড্রাইভ প্ল্যাটফর্ম।
এই সিরিজের মধ্যে রয়েছে A5E00714560, A5E00714561, A5E00714562, এবং A5E00714563, প্রত্যেকটি SINAMICS শ্যাসি ড্রাইভ পণ্য পরিসরের একটি নির্দিষ্ট ভোল্টেজ ক্লাস এবং বর্তমান রেটিং সমন্বয়কে সম্বোধন করে।
A5E00714563 একটি সিমেন্স-উত্পাদিত মেরামত অংশ যা গেট ড্রাইভার বোর্ড বা সম্পর্কিত আইজিবিটি মডিউল ব্যর্থ হলে সিনামিক্স শ্যাসি ড্রাইভগুলির ইনভার্টার পাওয়ার ব্লক পুনরুদ্ধার করার উদ্দেশ্যে।
A5E00714560 সিরিজের সকল সদস্যের মত, the assembly integrates the IGD2 gate driver board with the IGBT output module as a matched pair — ensuring that the gate drive characteristics precisely match the switching requirements of the specific IGBT device used.
A5E00714560-সিরিজের বোর্ডগুলি মাইক্রোমাস্টার ড্রাইভে ব্যবহৃত আইজিডি1-ভিত্তিক পাওয়ার ব্লকগুলির থেকে একটি পৃথক প্রজন্মের প্রতিনিধিত্ব করে।
আইজিডি২-এ সিনামিক্স কন্ট্রোল ইউনিট (সিইউ৩২০, সিইউ৩১০ এবং অনুরূপ) এর সাথে সামঞ্জস্যপূর্ণ উচ্চ গতির ফাইবার অপটিক ইন্টারফেস অন্তর্ভুক্ত করা হয়েছে, গেট ডেস্যাচুরেশন সনাক্তকরণের প্রতিক্রিয়ার উন্নতি,এবং একটি বর্তমান পরিমাপ আর্কিটেকচার SINAMICS ভেক্টর নিয়ন্ত্রণের বন্ধ লুপ বর্তমান নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে মেলে.
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A5E00714563 |
| নির্মাতা | সিমেন্স এজি |
| পণ্যের ধরন | IGD2 পাওয়ার ব্লক ড্রাইভ বোর্ড |
| পণ্য পরিবার | সিনামিক্স A5E00714560 সিরিজ |
| গেট ড্রাইভার জেনারেশন | আইজিডি২ |
| ড্রাইভ প্ল্যাটফর্ম | সিনামিক্স G120, G120C, G150, S120 |
| উৎপাদন অবস্থা | বন্ধ |
| উৎপত্তি দেশ | জার্মানি |
A5E00714560 সিরিজটি SINAMICS চ্যাসি ড্রাইভ পরিসরে বিভিন্ন ভোল্টেজ এবং বর্তমান সমন্বয়গুলিকে কভার করে।এই সিরিজে 380A এবং 490A বর্তমান রেটিং বোর্ড অন্তর্ভুক্ত, প্রত্যেকটি নির্দিষ্ট আইজিবিটি মডিউলের সাথে জুড়ে দেওয়া হয় যা সেই পাওয়ার লেভেলের সাথে মিলে যায়।
A5E00714563 সরাসরি সংলগ্ন অংশ নম্বর দ্বারা আচ্ছাদিত না হওয়া সিনামিক্স ড্রাইভ লাইনআপের মধ্যে নির্দিষ্ট কনফিগারেশনগুলি মোকাবেলা করার জন্য সিরিজটি প্রসারিত করে।
এই সিরিজের প্রতিটি বোর্ড একই মৌলিক IGD2 গেট ড্রাইভার আর্কিটেকচার ভাগ করে নেয়ঃ SINAMICS কন্ট্রোল ইউনিট থেকে ফাইবার অপটিক PWM কমান্ড রিসিপশন,আইজিবিটি ব্রিজ পজিশনে ছয় পজিশনের গেট ইমপলস জেনারেশন এবং বিতরণ, হার্ডওয়্যার desaturation সনাক্তকরণ, এবং নিয়ন্ত্রণ ইউনিট দ্বিপাক্ষিক বর্তমান পরিমাপ ফিরে।
সিরিজের পৃথক অংশের সংখ্যাগুলির মধ্যে পার্থক্যগুলি আইজিবিটি মডিউল স্পেসিফিকেশনের পার্থক্যগুলি প্রতিফলিত করে (বিভিন্ন বর্তমান রেটিং,বিভিন্ন ভোল্টেজ ক্লাস) এবং নির্দিষ্ট গেট ড্রাইভ প্রতিরোধের মান এবং ড্রাইভার বর্তমান ক্ষমতা প্রতিটি IGBT ডিভাইসের জন্য ক্যালিব্রেটেড.
আইজিডি২ প্রজন্ম মাইক্রোমাস্টার ৪৪০ ড্রাইভে ব্যবহৃত আইজিডি১ এর তুলনায় বেশ কয়েকটি উন্নতি করেছে।আইজিডি২-এর ফাইবার অপটিক ইন্টারফেস সিনামিক্স প্ল্যাটফর্মের দ্রুত নিয়ন্ত্রণ চক্রের সাথে সামঞ্জস্যপূর্ণ উচ্চতর ডেটা রেট সমর্থন করে.
যেখানে MICROMASTER 440 একটি অপেক্ষাকৃত সংরক্ষিত PWM নিয়ন্ত্রণ চক্র ব্যবহার করে, SINAMICS vector and servo control requires shorter control cycle times — down to 125 microseconds in some configurations — which demands faster gate driver response and higher-fidelity current feedback.
আইজিডি-২ এর ডেস্যাচারেশন ডিটেকশন সার্কিটও উন্নত গতি এবং সংবেদনশীলতার সাথে কাজ করে।
আইজিবিটি শর্ট সার্কিট ত্রুটির ক্ষেত্রে,আইজিডি 2 আইজিবিটি এর কন্ডাক্টিং ইভেন্টের মধ্যে ব্যর্থ টার্ন-অন সনাক্ত করে এবং নরম বন্ধ শুরু করে current বিচ্যুত ইন্ডাক্ট্যান্স থেকে ওভারভোল্টেজ স্পাইক এড়াতে বর্তমান পতনের হার হ্রাস করেএই নরম বন্ধ সুরক্ষা SINAMICS শ্যাসি ড্রাইভ শক্তি পরিসীমা বিশেষ করে গুরুত্বপূর্ণ,যেখানে আইজিবিটি স্রোত এবং সংশ্লিষ্ট ডাই/ডিটি বন্ধের সময় উল্লেখযোগ্য ইন্ডাক্টিভ ভোল্টেজ ট্রানজিয়্যান্ট তৈরি করে.
সিনামিক্স চ্যাসি ড্রাইভে একটি আইজিডি২ পাওয়ার ব্লক প্রতিস্থাপনের জন্য ড্রাইভের পাওয়ার বিভাগের ভিতরে কাজ করা প্রয়োজন যেখানে ডিসি বাসটি নিশ্চিতভাবে নির্গত এবং লক করা আছে।SINAMICS প্ল্যাটফর্মে একটি ডিসি বাস নির্দেশক LED রয়েছে. এসি সরবরাহ বিচ্ছিন্ন করার পরে, একটি সর্বনিম্ন নিষ্কাশন অপেক্ষা সময় (সাধারণত পাঁচ মিনিট) পালন করা উচিত,কোন পাওয়ার সেকশন উপাদান স্পর্শ করার আগে নিরাপদ ভোল্টেজ স্তর নিশ্চিত করার জন্য একটি ক্যালিব্রেটেড ভোল্টমিটার দিয়ে ডিসি বাস ভোল্টেজ সরাসরি পরিমাপ দ্বারা অনুসরণ.
A5E00714563 সমন্বয়টি ড্রাইভ হিটসিঙ্কের উপর মাউন্ট করা হয়, আইজিবিটি মডিউল বেস প্লেটটি হিটসিংয়ের পৃষ্ঠের সাথে তাপীয় যোগাযোগে থাকে।
ইনস্টলেশনের সময় এই যোগাযোগের পৃষ্ঠের উপর তাপীয় ইন্টারফেস উপাদান প্রয়োগ করা আবশ্যক। ইনস্টলেশনের পরে,ফাইবার অপটিক্যাল ক্যাবলগুলিকে সঠিক অবস্থানে পুনরায় সংযুক্ত করুন ️ পৃথক ক্যাবলগুলি মেরু-নিরপেক্ষ তবে সঠিক ড্রাইভিং অক্ষকে সঠিক গেট ড্রাইভার বোর্ডের অবস্থানে সংযুক্ত করতে হবে.
প্রশ্ন 1: অর্ডার দেওয়ার আগে একটি নির্দিষ্ট সিনামিক্স ড্রাইভের জন্য সঠিক A5E00714563 কিভাবে নিশ্চিত করা হয়?
ইনস্টল করা পাওয়ার ব্লক বোর্ডের লেবেলটিতে A5E পার্ট নম্বর রয়েছে যা মূলত সেই ড্রাইভের জন্য নির্দিষ্ট করা হয়েছিল।বোর্ডে লেবেলটি পরীক্ষা করুন যে ব্যর্থ হয়েছে .
এছাড়াও ড্রাইভের নামকরণ প্লেট থেকে ড্রাইভের সম্পূর্ণ টাইপ নামকরণ রেকর্ড করুন।
Siemens' spare parts documentation cross-references drive type to power block part number — confirming both the board label and the drive type against this documentation removes any ambiguity before ordering.
প্রশ্ন ২ঃ একটি সিনামিক্স জি১২০ ড্রাইভ F30022 (গ্রাউন্ড ত্রুটি সনাক্ত করা হয়েছে) এ কোনও লোড সংযুক্ত না করেই ট্রিপ করেছে। A5E00714563 পাওয়ার ব্লকটি একটি মিথ্যা ত্রুটি তৈরি করতে পারে?
F30022 উৎপন্ন হয় যখন SINAMICS কন্ট্রোল ইউনিট একটি গ্রাউন্ড ত্রুটি সঙ্গে সামঞ্জস্যপূর্ণ, তিন ফেজ আউটপুট বর্তমান একটি উল্লেখযোগ্য ভারসাম্যহীনতা সনাক্ত।পাওয়ার ব্লকের বর্তমান পরিমাপ সার্কিট এই সনাক্তকরণের জন্য ব্যবহৃত ফেজ বর্তমান তথ্য প্রদান করে.
IGD2 বোর্ডে একটি ব্যর্থ বর্তমান পরিমাপ চ্যানেল কোনও লোড সংযুক্ত না থাকলেও একটি দৃশ্যমান বর্তমান ভারসাম্যহীনতা তৈরি করে, F30022 ট্রিগার করে। Confirm by checking whether the three output current readings in the drive's diagnostic display show a realistic zero-current condition — a non-zero reading on one channel with the drive in a stopped state confirms a current measurement fault on the power block.
প্রশ্ন 3: ড্রাইভে F30021 (IGBT ওভারকরেন্ট) দেখা গেছে এবং তারপর পাওয়ার ব্লকটিতে একটি শারীরিকভাবে ক্ষতিগ্রস্ত IGBT মডিউল পাওয়া গেছে।প্রতিস্থাপন A5E00714563 ইনস্টল করার আগে কন্ট্রোল ইউনিট বা অন্য কোন বোর্ড চেক করা উচিত?
হ্যাঁ, একটি আইজিবিটি শর্ট সার্কিট ইভেন্ট DC বাস উপর একটি ভোল্টেজ ট্রানজিয়েন্ট সৃষ্টি করে যা ড্রাইভের অভ্যন্তরীণ তারের মাধ্যমে ছড়িয়ে পড়ে।কিন্তু গুরুতর ত্রুটি ঘটনা নিয়ন্ত্রণ ইউনিট এর শক্তি সরবরাহ উপাদান চাপ হতে পারে.
প্রতিস্থাপন পাওয়ার ব্লকটি ইনস্টল করার আগে, নিয়ন্ত্রণ ইউনিটের 24V সরবরাহটি নির্দিষ্টকরণের মধ্যে রয়েছে তা যাচাই করার জন্য পাওয়ার ব্লকটি সংযোগ বিচ্ছিন্ন করে ড্রাইভটি চালু করুন (যদি সম্ভব হয়) ।এছাড়াও প্রাক চার্জিং সার্কিট চেক করুন, ডিসি বাস ফিউজ, এবং কোন snubber ক্যাপাসিটর যে ফল্ট ক্ষণস্থায়ী এক্সপোজ করা হতে পারে।
প্রশ্ন 4: A5E00714563 বন্ধ হিসাবে তালিকাভুক্ত করা হয়। A5E36717xxx সিরিজ একটি নিশ্চিত উত্তরসূরি?
A5E36717xxx সিরিজটি সিনামিক্স পাওয়ার ব্লক সমাবেশগুলির পরবর্তী প্রজন্মের প্রতিনিধিত্ব করে এবং A5E00714560 সিরিজের উত্তরসূরি পরিবার হিসাবে কাজ করে। Specific successor mapping — which A5E36717xxx number replaces A5E00714563 specifically — should be confirmed against Siemens' spare parts migration documentation for the specific drive type and production state.
পরবর্তী প্রজন্মের আইজিডি 2 গেট ড্রাইভার বোর্ডকে অন্তর্ভুক্ত করে একই সিনামিক্স ড্রাইভ পরিবারের সাথে কার্যকরী সামঞ্জস্য বজায় রেখে।
প্রশ্ন 5: A5E00714563 ইনস্টলেশনের আগে পরীক্ষা করা যেতে পারে যাতে এটি ক্ষতিগ্রস্ত না হয় তা নিশ্চিত করা যায়?
ড্রাইভ চ্যাসি ছাড়া একটি আইজিডি 2 পাওয়ার ব্লকের একটি মৌলিক কার্যকরী পরীক্ষা সহজ নয়, কারণ বোর্ডটি সিনামিক্স ফাইবার অপটিক ইন্টারফেস এবং পাওয়ার সরবরাহের প্রয়োজন।
The most reliable approach for an aftermarket board is to procure from a supplier that offers functional test documentation — confirming the board was powered up on a SINAMICS-compatible test rig and all gate channels were verified active.
এটি একটি উত্পাদন ড্রাইভে ইনস্টলেশনের আগে যুক্তিসঙ্গত নিশ্চয়তা প্রদান করে।
