| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIEMENS |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A5E00714561 |
পার্ট নম্বর: A5E00714561
GWE অভ্যন্তরীণ রেফারেন্স: GWE:A5E00714561
প্রস্তুতকারক: Siemens AG — Gerätewerk Erlangen (GWE), জার্মানি

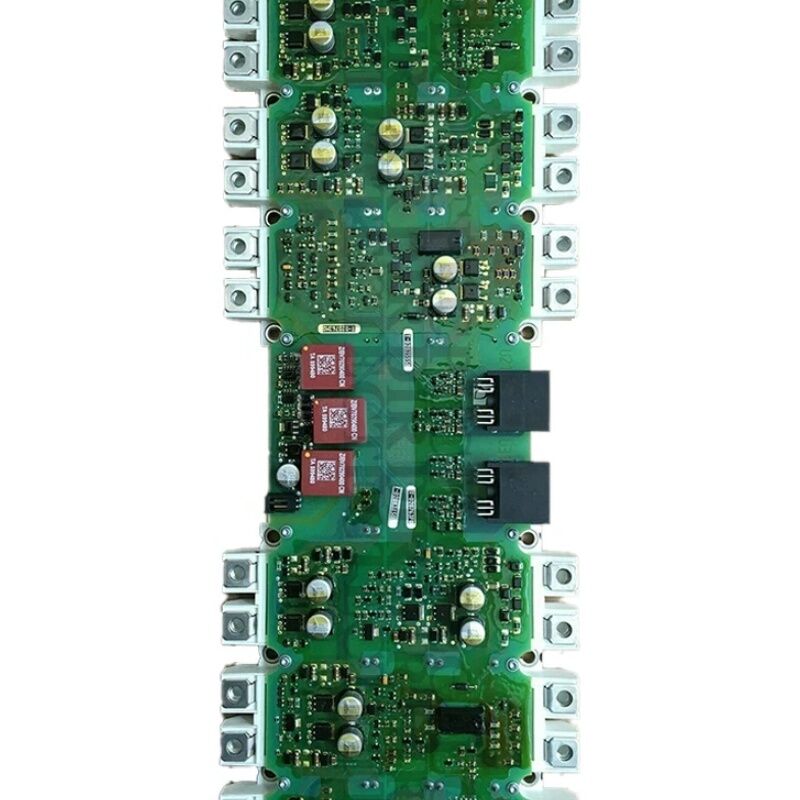

পণ্যের প্রকার: পাওয়ার ব্লক মেরামত পার্ট — IGD2/R4 IGBT গেট ড্রাইভার বোর্ড IGBT মডিউল সহ
A5E00714561 হল একটি SINAMICS পাওয়ার ব্লক মেরামত অ্যাসেম্বলি — সম্পূর্ণ IGD2/R4 গেট ড্রাইভার বোর্ড যা 380A IGBT মডিউল (FS300R12KE3-S1) সহ SINAMICS S120, G120, এবং G150 চ্যাসিস ড্রাইভ পাওয়ার ব্লকগুলির পরিষেবা করার জন্য সরবরাহ করা হয়।
এটি হল সেই অ্যাসেম্বলি যা একটি একক প্রতিস্থাপনযোগ্য ইউনিটে ইনভার্টার বিভাগের উভয় বুদ্ধিমত্তা এবং সুইচিং পাওয়ার ধারণ করে: IGD2/R4 গেট ড্রাইভার বোর্ড গেট ড্রাইভ পালস, কারেন্ট পরিমাপ এবং হার্ডওয়্যার সুরক্ষা সরবরাহ করে, যখন FS300R12KE3-S1 IGBT মডিউল হল উচ্চ-ক্ষমতার সুইচিং ডিভাইস যা ডিসি বাস শক্তিকে নিয়ন্ত্রিত মোটর কারেন্টে রূপান্তরিত করে।
সম্পূর্ণ অ্যাসেম্বলি পদবি — IGD2/R4/480V/380A — ড্রাইভের ভোল্টেজ ক্লাস (480V AC ইনপুট, প্রায় 650V ডিসি বাস উৎপন্ন করে), রেট করা আউটপুট কারেন্ট (380A), এবং গেট ড্রাইভার বোর্ড জেনারেশন (IGD2 দ্বিতীয়-প্রজন্মের IGBT গেট ড্রাইভার, R4 ফর্ম ফ্যাক্টর) চিহ্নিত করে। 480V এবং 380A তে, এই পাওয়ার ব্লকটি 200–250kW ক্লাসের SINAMICS চ্যাসিস ড্রাইভ মোটর মডিউলগুলিতে পরিষেবা দেয় — বড় পাম্প ড্রাইভ, কম্প্রেসার স্টেশন, এক্সট্রুডার লাইন, বড় ফ্যান এবং ভারী-শুল্ক শিল্প প্রক্রিয়া অ্যাপ্লিকেশনগুলিতে পাওয়া পাওয়ার লেভেল।
ইউনিটটি মূলত অনুমোদিত Siemens পরিষেবা অংশীদারদের জন্য একটি মেরামত পার্ট হিসাবে সরবরাহ করা হয়েছিল — এটি এই বড় ড্রাইভ ইউনিটগুলিতে পাওয়ার ব্লক প্রতিস্থাপনের জন্য তৈরি একটি ফিল্ড-সার্ভিস অ্যাসেম্বলি হিসাবে তালিকাভুক্ত।
পার্টের অভ্যন্তরীণ রেফারেন্সে GWE উপসর্গটি Gerätewerk Erlangen উত্পাদন সুবিধা থেকে এর উৎস নিশ্চিত করে।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A5E00714561 |
| GWE রেফারেন্স | GWE:A5E00714561 |
| প্রস্তুতকারক | Siemens AG (GWE Erlangen) |
| পণ্যের প্রকার | IGD2/R4 গেট ড্রাইভার বোর্ড + IGBT মডিউল (পাওয়ার ব্লক মেরামত) |
| ভোল্টেজ রেটিং | 480V AC |
| কারেন্ট রেটিং | 380A |
| IGBT মডিউল | FS300R12KE3-S1 (380A / 400V AC) |
| মাত্রা | ~510 × 190 × 60 মিমি |
| সামঞ্জস্যপূর্ণ ড্রাইভ | SINAMICS S120, G120, G150 |
| উৎপাদন অবস্থা | বন্ধ |
| উৎপত্তিস্থল | জার্মানি |
IGD2 (দ্বিতীয়-প্রজন্মের IGBT গেট ড্রাইভার) হল সার্কিট বোর্ড যা সরাসরি IGBT পাওয়ার মডিউলের উপর বসে এবং ড্রাইভের কন্ট্রোল ইউনিট এবং পাওয়ার ট্রানজিস্টরগুলির মধ্যে সম্পূর্ণ ইন্টারফেস সরবরাহ করে।
IGD2/R4 বোর্ড পাওয়ার ব্লকে তিনটি স্বতন্ত্র কাজ সম্পাদন করে:
গেট ড্রাইভ জেনারেশন। কন্ট্রোল ইউনিট (CU320, CU310, বা অনুরূপ) তিন-ফেজ ইনভার্টার ব্রিজে ছয়টি IGBT পজিশনের জন্য PWM সুইচিং কমান্ড তৈরি করে। IGD2 বোর্ড এই কমান্ডগুলি গ্রহণ করে এবং সেগুলিকে ভোল্টেজ এবং কারেন্ট পালসে রূপান্তরিত করে যা আসলে IGBT গেটগুলি সুইচ করে।
গেট ড্রাইভের জন্য সুনির্দিষ্ট টাইমিং, সঠিক গেট ভোল্টেজ স্তর এবং নিয়ন্ত্রিত রাইজ টাইম প্রয়োজন — বৈশিষ্ট্যগুলি যা FS300R12KE3-S1 IGBT মডিউলের সাথে বিশেষভাবে মিলে যায়।
কারেন্ট পরিমাপ। IGD2 বোর্ড পাওয়ার ব্লকের সেন্সর থেকে মোটর ফেজ কারেন্ট পরিমাপ সংকেতগুলিও প্রক্রিয়া করে।
এই অ্যানালগ পরিমাপগুলি ডিজিটাল ডেটাতে রূপান্তরিত হয় এবং ড্রাইভের ভেক্টর কন্ট্রোল অ্যালগরিদমের জন্য কারেন্ট ফিডব্যাক হিসাবে কন্ট্রোল ইউনিটে প্রেরণ করা হয়।
এখানে নির্ভুলতা টর্ক নিয়ন্ত্রণ নির্ভুলতা নির্ধারণ করে।
হার্ডওয়্যার সুরক্ষা। ড্রাইভের দ্রুততম সুরক্ষা — IGBT ডিস্যাচুরেশন সনাক্তকরণ, মাইক্রোসেকেন্ডে প্রতিক্রিয়া — IGD2 বোর্ডে প্রয়োগ করা হয়।
যখন একটি IGBT চালু হয় এবং এর কালেক্টর-এমiter ভোল্টেজ (VCE) স্বাভাবিকভাবে ভেঙে পড়তে ব্যর্থ হয়, তখন IGD2 টার্ন-অন ইভেন্টের মধ্যে এটি সনাক্ত করে এবং অবিলম্বে সমস্ত গেট পালস সরিয়ে দেয়।
কোনও সফ্টওয়্যার লুপ এই প্রতিক্রিয়া গতির সাথে মেলে না, এবং 380A তে, এই সুরক্ষাটি ত্রুটির পরিস্থিতিতে IGBT ধ্বংসের বিরুদ্ধে প্রাথমিক প্রতিরক্ষা।
FS300R12KE3-S1 হল একটি সম্পূর্ণ তিন-ফেজ IGBT ব্রিজ মডিউল যা 1200V ডিভাইস ভোল্টেজ রেটিংয়ে 300A (380A পিক ক্ষমতা সহ) রেট করা হয়েছে, যা 480V AC ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ডিসি বাস ভোল্টেজ প্রায় 650–700V।
মডিউলটি একটি একক ফিজিক্যাল প্যাকেজে তিন-ফেজ ইনভার্টারের সমস্ত ছয়টি IGBT ধারণ করে।
এই IGBT মডিউলটি হল A5E00714561 অ্যাসেম্বলি যা তৈরি করা হয়েছে।
IGD2/R4 গেট ড্রাইভার বোর্ড বিশেষভাবে FS300R12KE3-S1 এর গেট প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে — এই নির্দিষ্ট IGBT এর গেট ক্যাপাসিট্যান্স, প্রয়োজনীয় গেট ভোল্টেজ স্তর এবং সুইচিং গতির বৈশিষ্ট্যগুলি গেট ড্রাইভার সার্কিট ডিজাইন নির্ধারণ করে।
যখন A5E00714561 অ্যাসেম্বলি ইনস্টল করা হয়, তখন IGBT মডিউল এবং এর ম্যাচ করা গেট ড্রাইভার উভয়ই একসাথে প্রতিস্থাপিত হয়, এটি নিশ্চিত করে যে গেট ড্রাইভ সার্কিটটি সর্বদা চালিত পাওয়ার ডিভাইসের জন্য সঠিকভাবে অপ্টিমাইজ করা হয়েছে।
A5E00714561 মূলত Siemens অনুমোদিত পরিষেবা অংশীদারদের দ্বারা ইনস্টলেশনের জন্য মনোনীত করা হয়েছিল।
এটি একটি চ্যাসিস-ফর্ম্যাট SINAMICS ড্রাইভে পাওয়ার ব্লক স্তরে কাজ করার সুরক্ষা প্রয়োজনীয়তাগুলি প্রতিফলিত করে।
কোনও পাওয়ার ব্লক পরিষেবা কাজের আগে, নিম্নলিখিত শর্তগুলি নিশ্চিত করতে হবে: AC মেইন সরবরাহ বিচ্ছিন্ন এবং লক আউট করা হয়েছে; ডিসি বাস 50V এর নিচে ডিসচার্জ করা হয়েছে তা নিশ্চিত করা হয়েছে (বিচ্ছিন্নতার পরে ন্যূনতম 5 মিনিটের অপেক্ষা, পরিমাপ দ্বারা নিশ্চিত); IGD2 গেট ড্রাইভার বোর্ড পরিচালনার জন্য সম্পূর্ণ ESD সতর্কতা।
প্রতিস্থাপন অ্যাসেম্বলি ইনস্টল করার সময়, IGBT মডিউলের থার্মাল ইন্টারফেস উপাদান অবশ্যই Siemens এর নির্দিষ্ট পদ্ধতি অনুসরণ করে হিটসিঙ্ক যোগাযোগ পৃষ্ঠে প্রয়োগ করতে হবে। ভুল বা অনুপস্থিত থার্মাল ইন্টারফেস যৌগ IGBT-হিটসিঙ্ক সংযোগস্থলে থার্মাল প্রতিরোধ ক্ষমতা বাড়ায়, যার ফলে শারীরিকভাবে সঠিক ইনস্টলেশন সহ লোডের অধীনে IGBT ওভারটেম্পারেচার হয়।
প্রশ্ন ১: SINAMICS ড্রাইভ পূর্ণ লোডে F30022 (IGBT ওভারটেম্পারেচার) দেখায়। ড্রাইভের হিটসিঙ্ক স্পর্শে ঠান্ডা বলে নিশ্চিত করা হয়েছে। A5E00714561 পাওয়ার ব্লক অ্যাসেম্বলি কি ত্রুটির উৎস হতে পারে?
একটি ঠান্ডা হিটসিঙ্ক সহ F30022 দৃঢ়ভাবে ইঙ্গিত করে যে IGD2 বোর্ডে থাকা IGBT তাপমাত্রা সেন্সর ভুলভাবে পড়ছে — সেন্সরটি নিজেই বা IGD2 এর সাথে এর সংযোগ ত্রুটিপূর্ণ, যা কৃত্রিমভাবে উচ্চ তাপমাত্রা রিডিং তৈরি করছে।
বিকল্পভাবে, IGBT মডিউল এবং হিটসিঙ্কের মধ্যে থার্মাল ইন্টারফেস উপাদান অনুপস্থিত বা ভুলভাবে প্রয়োগ করা হতে পারে, যা একটি বাস্তব কিন্তু স্থানীয় ওভারটেম্পারেচার তৈরি করছে যা হিটসিঙ্ক বডিতে এখনও পৌঁছায়নি।
একটি সেন্সর ত্রুটি উপসংহারে আসার আগে থার্মাল ইন্টারফেস উপাদানের অবস্থা পরিদর্শন করুন।
প্রশ্ন ২: A5E00714561 পাওয়ার ব্লক প্রতিস্থাপনের পরে, ড্রাইভ ফল্ট F30001 (ওভারকারেন্ট) প্রথমবার চালানোর সময় লোড ছাড়াই অবিলম্বে ট্রিগার হয়। সম্ভাব্য কারণ কী?
পাওয়ার ব্লক প্রতিস্থাপনের পরে প্রথমবার চালানোর সময় অবিলম্বে F30001 সাধারণত নতুন IGD2 বোর্ডে একটি কারেন্ট পরিমাপ অফসেট সমস্যা নির্দেশ করে।
ড্রাইভের কারেন্ট রেগুলেশন ফিডব্যাক হিসাবে পরিমাপ করা মোটর কারেন্ট ব্যবহার করে — নতুন বোর্ডে একটি কারেন্ট পরিমাপ অফসেট ড্রাইভকে স্থির অবস্থায়ও আপাত কারেন্ট দেখতে বাধ্য করে।
ড্রাইভের কারেন্ট অফসেট প্যারামিটারগুলি পরীক্ষা করুন এবং ড্রাইভ ফার্মওয়্যার সমর্থন করলে কারেন্ট পরিমাপ ক্যালিব্রেশন রুটিন চালান।
এছাড়াও নতুন IGD2 বোর্ডে কারেন্ট সেন্সর সংযোগকারী সম্পূর্ণরূপে বসেছে কিনা তা নিশ্চিত করুন।
প্রশ্ন ৩: A5E00714561 একটি উত্তরসূরি পণ্যের সাথে বন্ধ হিসাবে তালিকাভুক্ত করা হয়েছে। নতুন পাওয়ার ব্লক প্রতিস্থাপনের জন্য কোন উত্তরসূরি পার্ট ব্যবহার করা উচিত?
SINAMICS পরিবারের IGD2/R4 480V/380A পাওয়ার ব্লক মেরামতের জন্য উত্তরসূরি পার্ট হল A5E36717xxx সিরিজের IGD2 মেরামত পার্টস, যা একই বা উচ্চতর কারেন্ট IGBT মডিউলগুলির জন্য পরবর্তী-প্রজন্মের গেট ড্রাইভার বোর্ড অ্যাসেম্বলি উপস্থাপন করে।
ইনস্টল করা ড্রাইভের নির্দিষ্ট উত্পাদন অবস্থার উপর নির্ভর করে উত্তরসূরি ম্যাপিংয়ের কারণে, ড্রাইভের সিরিয়াল নম্বর এবং বর্তমান Siemens খুচরা যন্ত্রাংশ ডাটাবেসের বিপরীতে সঠিক উত্তরসূরি পার্ট নম্বর নিশ্চিত করুন।
প্রশ্ন ৪: A5E00714561 পাওয়ার ব্লক অ্যাসেম্বলি কি 380A/480V তে যেকোনো SINAMICS চ্যাসিস ড্রাইভে ব্যবহার করা যেতে পারে, নাকি এটি নির্দিষ্ট মোটর মডিউল ভ্যারিয়েন্টের জন্য নির্দিষ্ট?
A5E00714561 R4 ফর্ম ফ্যাক্টরে FS300R12KE3-S1 IGBT মডিউল ব্যবহারকারী SINAMICS মোটর মডিউল ভ্যারিয়েন্টগুলির জন্য নির্দিষ্ট।
সমস্ত 380A/480V SINAMICS মোটর মডিউল একই IGBT মডিউল টাইপ বা একই R4 ফর্ম ফ্যাক্টর ব্যবহার করে না — বিভিন্ন উত্পাদন অবস্থা এবং পাওয়ার মডিউল ভ্যারিয়েন্টগুলি বিভিন্ন IGBT ডিভাইস ব্যবহার করতে পারে।
ইনস্টলেশনের আগে সর্বদা ইনস্টল করা মোটর মডিউলের সিরিয়াল নম্বর এবং উত্পাদন অবস্থা A5E00714561 এর প্রযোজ্যতা টেবিলের বিপরীতে ক্রস-রেফারেন্স করুন।
প্রশ্ন ৫: ড্রাইভের IGBT মডিউলটি একটি শর্ট সার্কিট হিসাবে ব্যর্থ হয়েছে। IGD2 গেট ড্রাইভার বোর্ড কি ক্ষতিগ্রস্ত হওয়ার সম্ভাবনা আছে এবং এটি কি IGBT এর সাথে প্রতিস্থাপন করতে হবে?
হ্যাঁ — যখন একটি IGBT শর্ট সার্কিট হিসাবে ব্যর্থ হয়, তখন ফল্ট কারেন্ট পাথ গেট সার্কিট অন্তর্ভুক্ত করে। IGD2 বোর্ডের গেট ড্রাইভার সার্কিটগুলি ফল্ট ট্রানজিয়েন্ট শক্তি শোষণ করে, যা গেট ড্রাইভার IC, অপটোকাপলার বা গেট রেজিস্টরগুলিকে ক্ষতিগ্রস্ত করতে পারে এমনকি যদি বোর্ডটি অক্ষত দেখা যায়।
IGBT শর্ট-সার্কিট হওয়া একটি ড্রাইভে একটি নতুন IGBT মডিউল ইনস্টল করা এবং IGD2 গেট ড্রাইভার বোর্ড প্রতিস্থাপন না করা হলে, আপোস করা গেট ড্রাইভ ওয়েভফর্মের কারণে নতুন IGBT এর অবিলম্বে পুনরায় ব্যর্থতার ঝুঁকি থাকে।
A5E00714561 উভয় উপাদানকে একসাথে একটি মেরামত অ্যাসেম্বলি হিসাবে সরবরাহ করে এটি সঠিকভাবে সমাধান করে।
