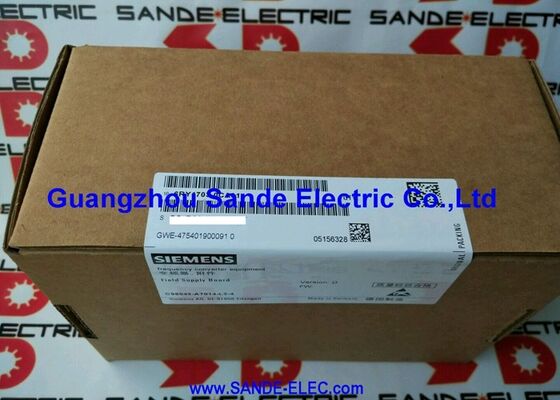

বোর্ড 6RY1703-0CA01 C98043-A7014-L2 6RY17030CA01 C98043A7014L2 6RY17O3-OCAO1 C98O43-A7O14-L2 6RY1 703-0CA01

সিমেন্স 6RY1703-0CA01∙ SIMOREG DC-MASTER 6RA70 ফিল্ড সাপ্লাই বোর্ড C98043-A7014-L2 উত্তেজনা নিয়ন্ত্রণ কার্ড

মার্কেট অর্ডার নম্বরঃ6RY1703-0CA01

অভ্যন্তরীণ উপাদানঃC98043-A7014-L2 (ভেরিয়েন্ট -4)

নির্মাতাঃসিমেন্স এজি (জার্মানি)

পণ্যের ধরনঃফিল্ড সাপ্লাই বোর্ড ∙ উত্তেজনা নিয়ন্ত্রণ কার্ড

মোটর ফিল্ড নিয়ন্ত্রণ করা

6RY1703-0CA01 হল সিমরেগ ডিসি-মাস্টার 6RA70 ডিসি ড্রাইভের ক্ষেত্র সরবরাহ বোর্ড। এর ফাংশনটি ডিসি মোটরের ক্ষেত্রের মোড়কের মাধ্যমে ডিসি বর্তমান উত্পাদন এবং নিয়ন্ত্রণ করা।ক্ষেত্রের স্রোত, যা উত্তেজনার স্রোত নামেও পরিচিত, মোটরের চৌম্বকীয় প্রবাহকে প্রতিষ্ঠা করে।সঠিক ক্ষেত্র উত্তেজনা ছাড়া, আর্মচার বর্তমান দক্ষতার সাথে টর্ক উত্পাদন করতে পারে না, এবং বেস গতির উপরে ক্ষেত্রের দুর্বলতা সম্ভব নয়।

বোর্ডটি একক-ফেজ অর্ধ-নিয়ন্ত্রিত থাইরিস্টর ব্রিজ ব্যবহার করে প্রবেশকারী এসি সরবরাহকে নিয়ন্ত্রিত ডিসি ক্ষেত্র আউটপুটতে রূপান্তর করে।CUD1 কন্ট্রোল বোর্ড ফিল্ড সরবরাহ বোর্ডে ফায়ারিং কমান্ড পাঠায়, ক্ষেত্র দুর্বলকরণ অপারেশনে, ক্ষেত্রের স্রোত ধীরে ধীরে হ্রাস পায় কারণ বেস স্পিডের উপরে গতি বৃদ্ধি পায়।

ড্রাইভ রেঞ্জ এবং অ্যাপ্লিকেশন

6RY1703-0CA01 (C98043-A7014-L2) স্ট্যান্ডার্ড 460V এ 140A থেকে 510A এর বর্তমান পরিসরে 6RA70 ড্রাইভগুলি পরিবেশন করে। ছোট ড্রাইভগুলি (15A?? 100A) একটি ভিন্ন ফিল্ড সাপ্লাই বোর্ড ভেরিয়েন্ট ব্যবহার করে।খুব বড় ড্রাইভ (850A এবং তারপরে) একটি পৃথক উচ্চ-বর্তমান ক্ষেত্র সরবরাহ বোর্ড ব্যবহার করে একটি ভিন্ন উপাদান নামকরণ C98043-A7004.

একটি ক্ষেত্র সরবরাহ বোর্ড প্রতিস্থাপন অর্ডার করার আগে সর্বদা তার রেটিং প্লেট থেকে ড্রাইভের আর্মচার বর্তমান রেটিংটি নিশ্চিত করুন।

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: SIMOREG F038 দেখায় (ক্ষেত্রের বর্তমান খুব কম) বা মোটরটি কোনও গতির কমান্ড ছাড়াই উচ্চ গতিতে চলে। ক্ষেত্র সরবরাহ বোর্ডটি সম্ভবত ত্রুটিযুক্ত?

F038 এবং অনিয়ন্ত্রিত অতিরিক্ত গতি উভয় ক্ষেত্রের উত্তেজনার ক্ষতি বা হ্রাসের ক্লাসিক লক্ষণ। একটি ব্যর্থ ক্ষেত্র সরবরাহ বোর্ডের ফলে ক্ষেত্রের বর্তমান কম বা অনুপস্থিত।একটি ক্ল্যাম্প মিটার সঙ্গে মোটর টার্মিনাল এ প্রকৃত ক্ষেত্র বর্তমান পরিমাপ করে নিশ্চিত করুন. C98043-A7014-L2 এ স্বাভাবিক ক্ষেত্র সরবরাহ ভোল্টেজের সাথে অনুপস্থিত বা উল্লেখযোগ্যভাবে কম ক্ষেত্রের বর্তমান।

প্রশ্ন ২ঃ ৬আরওয়াই১৭০৩-০সিএ০১ কি ৮৫০এ১৬৬০এ ড্রাইভের জন্য ফিল্ড সাপ্লাই বোর্ডের সাথে বিনিময়যোগ্য?

নং. 850A ¢ 1660A ড্রাইভটি C98043-A7004-L1 (ক্রম নম্বর 6RY1703-0EA01) ব্যবহার করে, একটি পৃথক উচ্চ-বর্তমান বৈকল্পিক। C98043-A7014-L2 শুধুমাত্র 140A ¢ 510A পরিসরের জন্য নির্দিষ্ট করা হয়েছে।ভুল বৈকল্পিক মাপসই ভুল ক্ষেত্র বর্তমান নিয়ন্ত্রণ কারণ.

প্রশ্ন 3: CUD1 পরামিতি প্রভাবিত না করে ক্ষেত্র সরবরাহ বোর্ড প্রতিস্থাপন করা যেতে পারে?

হ্যাঁ. ক্ষেত্র সরবরাহ বোর্ড ড্রাইভ পরামিতি সংরক্ষণ করে না ¢ সব সেটিংস CUD1 উপর বাস. প্রতিস্থাপন 6RY1703-0CA01 মাউন্ট করার পর,CUD1 অবিলম্বে তার বিদ্যমান ক্ষেত্র বর্তমান পরামিতি সেটিংস ব্যবহার করে নতুন বোর্ড নিয়ন্ত্রণ.

প্রশ্ন ৪ঃ মোটর আইসোলেশনের ব্যর্থতার পর ফিল্ড সাপ্লাই বোর্ডটি ক্ষতিগ্রস্ত হয়েছে। প্রতিস্থাপন ইনস্টল করার আগে কী পরীক্ষা করা উচিত?

একটি মোটর বিচ্ছিন্নতা ব্যর্থতা ক্ষেত্র সার্কিট একটি শর্ট সার্কিট তৈরি করতে পারেন, সম্ভাব্য ক্ষেত্র সরবরাহ বোর্ড overstressing। একটি নতুন বোর্ড মাউন্ট করার আগে,মোটর ক্ষেত্রের মোড়কে একটি বিচ্ছিন্নতা প্রতিরোধের পরীক্ষা সম্পাদন করুনযদি ক্ষেত্রের ঘূর্ণন নিরোধক হুমকি দেওয়া হয়, মোটর ত্রুটি মোকাবেলা না করে শুধুমাত্র বোর্ড মেরামত পুনরাবৃত্তি ক্ষতি ঝুঁকি।

প্রশ্নঃ ৬আরওয়াই১৭০৩-০সিএ০১ এর উৎস কোথায়?

SIMOREG ডিসি ড্রাইভ রিপেয়ার পার্টস বিশেষজ্ঞ এই ক্ষেত্র সরবরাহ বোর্ডের জন্য বিনিময় স্টক রাখা। কোন উত্স বোর্ড ম্যাচ উপর উপাদান নামকরণ (C98043-A7014-L2) নিশ্চিত করুন।ক্ষেত্রের বর্তমানটি স্পেসিফিকেশনের মধ্যে রয়েছে তা যাচাই করার জন্য ইনস্টলেশনের পরে একটি ক্ল্যাম্প মিটার দিয়ে পরীক্ষা করুন.
