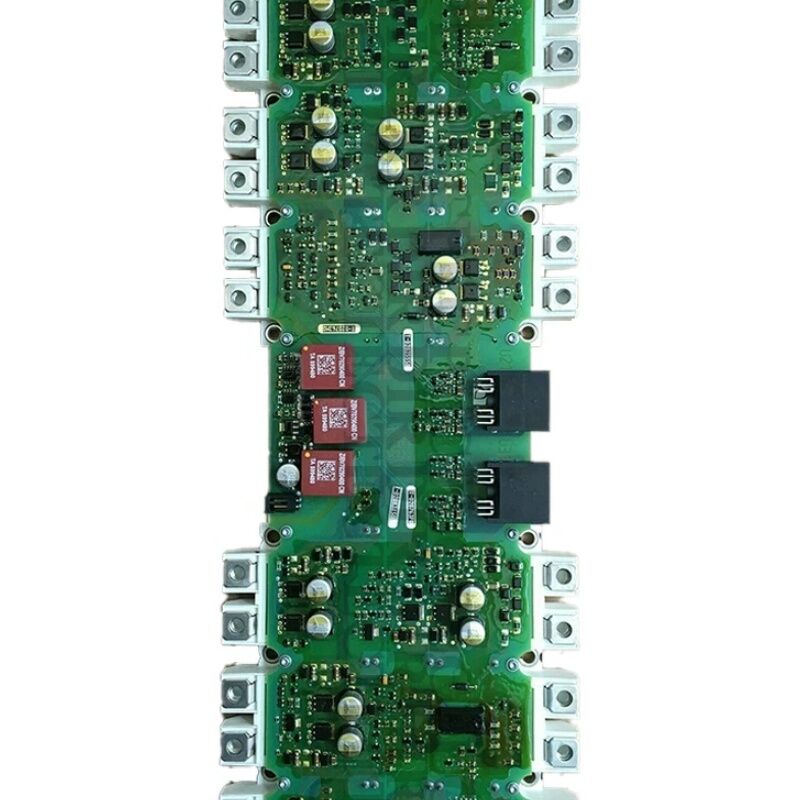

SIEMENS 430/440/S120 ইনভার্টার/কনভার্টার ড্রাইভার বোর্ড IGD ট্রিগার বোর্ড A5E00714560 A5EOO71456O

সিমেন্স A5E00714560 | SINAMICS IGD2/R4 ড্রাইভ বোর্ড — পাওয়ার ব্লক রিপেয়ার ফর চ্যাসিস এসি ড্রাইভ ইনভার্টার সেকশন

পার্ট নম্বর: A5E00714560

GWE রেফারেন্স: GWE:A5E00714560

প্রস্তুতকারক: সিমেন্স এজি — গেরাটওয়ার্ক এরলাঙ্গেন, জার্মানি

সংক্ষিপ্ত বিবরণ

A5E00714560 হল A5E00714560 সিরিজের প্রথম সদস্য — IGD2/R4 SINAMICS পাওয়ার ব্লক পরিবার। এটি দ্বিতীয় প্রজন্মের IGBT গেট ড্রাইভার (IGD2) কে R4 ফর্ম ফ্যাক্টরের একটি ম্যাচ করা IGBT মডিউলের সাথে যুক্ত করে এবং SINAMICS G120, G120C, এবং G150 চ্যাসিস ড্রাইভের জন্য ইনভার্টার পাওয়ার সেকশন রিপেয়ার অ্যাসেম্বলি হিসেবে কাজ করে।

সিরিজটি A5E00714560 থেকে A5E00714563 পর্যন্ত বিস্তৃত, প্রতিটি SINAMICS চ্যাসিস ড্রাইভ রেঞ্জের মধ্যে একটি নির্দিষ্ট ভোল্টেজ এবং কারেন্ট কম্বিনেশন কভার করে। বেস সদস্য হিসেবে, A5E00714560 সিমেন্সের স্পেয়ার পার্টস ক্রস-রেফারেন্স ডকুমেন্টেশনে এর সরাসরি উত্তরসূরি A5E36717797 এর পাশাপাশি তালিকাভুক্ত করা হয়েছে। যখন A5E00714560 অনুপলব্ধ থাকে, তখন A5E36717797 হল নির্ধারিত প্রতিস্থাপন — একই কার্যকারিতা, আপডেট করা গেট ড্রাইভার হার্ডওয়্যার।

IGD2 বোর্ড তিনটি সমসাময়িক ফাংশন পরিচালনা করে: কন্ট্রোল ইউনিটের PWM কমান্ডগুলিকে IGBT গেট পালসে রূপান্তর করা, ভেক্টর কন্ট্রোল অ্যালগরিদমের জন্য মোটর ফেজ কারেন্ট পরিমাপকে কন্ডিশনিং করা এবং হার্ডওয়্যার ডিস্যাচুরেশন সুরক্ষা বাস্তবায়ন করা যা ত্রুটিপূর্ণ সুইচিং ইভেন্টগুলি দমন করার জন্য মাইক্রোসেকেন্ডে প্রতিক্রিয়া জানায়।

মূল স্পেসিফিকেশন

A5E00714560 সিরিজ — বোর্ড ফ্যামিলি কনটেক্সট

A5E00714560-সিরিজের বোর্ডগুলি সবই IGD2/R4 অ্যাসেম্বলি যা একই ফিজিক্যাল R4 ফর্ম ফ্যাক্টর এবং একই IGD2 গেট ড্রাইভার আর্কিটেকচার শেয়ার করে। প্রতিটি পার্ট নম্বর SINAMICS চ্যাসিস ড্রাইভ লাইনাপের মধ্যে একটি নির্দিষ্ট পাওয়ার রেটিংকে সম্বোধন করে। সিরিজের ধারাবাহিক সংখ্যা — A5E00714560, A5E00714561, A5E00714562, A5E00714563 — বিভিন্ন ভোল্টেজ এবং কারেন্ট কম্বিনেশন কভার করে। এগুলি অদলবদলযোগ্য নয়; অর্ডার করার আগে ইনস্টল করা বোর্ডের লেবেল থেকে নির্দিষ্ট A5E নম্বরটি সর্বদা নিশ্চিত করুন।

IGD2 গেট ড্রাইভার ফাইবার-অপটিক লিঙ্কের মাধ্যমে SINAMICS কন্ট্রোল ইউনিটের সাথে যোগাযোগ করে, উচ্চ-ভোল্টেজ পাওয়ার সেকশন এবং লো-ভোল্টেজ কন্ট্রোল ইলেকট্রনিক্সের মধ্যে গ্যালভানিক আইসোলেশন প্রদান করে। এই আইসোলেশন CU কে DC বাস সুইচিং ট্রানজিয়েন্ট থেকে রক্ষা করে এবং পাওয়ার সেকশন কাজ করার সময় ড্রাইভের কন্ট্রোল ফাংশনগুলিতে নিরাপদ ডায়াগনস্টিক অ্যাক্সেস দেয়।

থার্মাল ইন্টারফেস এবং ইনস্টলেশন নোট

সমস্ত IGD2/R4 পাওয়ার ব্লক অ্যাসেম্বলির মতো, A5E00714560 অবশ্যই IGBT মডিউল বেস প্লেট এবং হিটসিঙ্ক সারফেসের মধ্যে সঠিক থার্মাল ইন্টারফেস ম্যাটেরিয়াল (TIM) সহ ড্রাইভ হিটসিঙ্কে ইনস্টল করতে হবে। TIM বাদ দিলে IGBT-হিটসিঙ্ক জংশনে থার্মাল রেজিস্ট্যান্স বেড়ে যায় এবং হিটসিঙ্ক নিজে ঠান্ডা থাকলেও অকাল ওভারটেম্পারেচার ফল্ট সৃষ্টি করে। অ্যাসেম্বলি সুরক্ষিত করার আগে সিমেন্সের নির্দিষ্ট পদ্ধতি অনুসারে TIM প্রয়োগ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: মোটর সংযুক্ত না থাকা অবস্থায় ড্রাইভ F30021 বা F30022 দেখাচ্ছে। A5E00714560 কি ত্রুটিপূর্ণ হতে পারে?

হ্যাঁ। মোটর সংযুক্ত না থাকা অবস্থায় F30021 (ওভারকারেন্ট) এবং F30022 (গ্রাউন্ড ফল্ট) উভয়ই IGD2 বোর্ডে একটি ত্রুটিপূর্ণ কারেন্ট পরিমাপ সার্কিট থেকে উদ্ভূত হতে পারে — বোর্ডের সেন্সরগুলি কোনও লোড ছাড়াই একটি আপাত কারেন্ট রিডিং তৈরি করে। ড্রাইভের ফেজ কারেন্ট ডিসপ্লেগুলি স্ট্যান্ডস্টিল অবস্থায় একটি নন-জিরো মান দেখাচ্ছে কিনা তা পরীক্ষা করে যাচাই করুন। একটি নন-জিরো রিডিং A5E00714560-এ একটি পরিমাপ সার্কিট ফল্ট নিশ্চিত করে।

প্রশ্ন ২: উত্তরসূরি A5E36717797 উপলব্ধ। এটি কি সরাসরি A5E00714560 প্রতিস্থাপন করতে পারে?

A5E36717797 একই ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য সিমেন্স-নির্ধারিত উত্তরসূরি। ফিজিক্যাল মাউন্টিং, ডিসি বাস সংযোগ এবং ফাইবার-অপটিক ইন্টারফেসগুলি সামঞ্জস্যপূর্ণ। ইনস্টলেশনের আগে ড্রাইভের ফার্মওয়্যার সংস্করণ নতুন প্রজন্মের IGD2 বোর্ডের ইলেকট্রনিক সনাক্তকরণ সমর্থন করে কিনা তা নিশ্চিত করুন — SINAMICS ইউনিটের প্রাথমিক উৎপাদনগুলিতে মাঝে মাঝে ফার্মওয়্যার আপডেটের প্রয়োজন হয়।

প্রশ্ন ৩: একটি প্রতিস্থাপন A5E00714560 ইনস্টল করার আগে কি IGBT মডিউলটি আলাদাভাবে পরীক্ষা করা উচিত?

যদি মূল A5E00714560 IGBT ফল্টের কারণে ব্যর্থ হয়, তবে প্রতিস্থাপন ইনস্টল করার আগে কারণটি তদন্ত করা উচিত। ডিসি বাস প্রি-চার্জ সার্কিট, কোনও স্নাবার ক্যাপাসিটর এবং এসি ইনপুটকে ট্রানজিয়েন্ট অবস্থার জন্য পরীক্ষা করুন যা মূল IGBT মডিউলকে চাপ দিতে পারে। মূল কারণটি সমাধান না করে একটি নতুন অ্যাসেম্বলি ইনস্টল করলে বারবার ব্যর্থতার ঝুঁকি থাকে।

প্রশ্ন ৪: A5E00714560 আফটারমার্কেট থেকে উপলব্ধ কিন্তু GWE ডকুমেন্টেশন ছাড়া। এটি কি উদ্বেগের বিষয়?

সিমেন্সের এরলাঙ্গেন ফ্যাসিলিটি থেকে GWE-ব্র্যান্ডেড বোর্ডগুলি ফ্যাক্টরি-অ্যাসেম্বলড, ম্যাচ করা গেট ড্রাইভার এবং IGBT কম্বিনেশন নির্দেশ করে। GWE ডকুমেন্টেশন ছাড়া আফটারমার্কেট বোর্ডগুলি রিফার্বিশড ইউনিট বা তৃতীয় পক্ষের অ্যাসেম্বলি হতে পারে। ইনস্টলেশনের আগে সমস্ত গেট চ্যানেল এবং কারেন্ট পরিমাপ সার্কিট যাচাই করা হয়েছে তা নিশ্চিত করে সরবরাহকারীর কাছ থেকে একটি ফাংশনাল টেস্ট সার্টিফিকেট অনুরোধ করুন।

প্রশ্ন ৫: A5E00714560 ইনস্টল করার পরে, ড্রাইভটি চলে কিন্তু পূর্ণ লোডে ১০ মিনিটের মধ্যে A30031 (ওভারটেম্পারেচার অ্যালার্ম) দেখায়। হিটসিঙ্ক স্পর্শে ঠান্ডা। কারণ কি?

ইনস্টলেশনের অল্প সময়ের পরে A30031 এবং একটি ঠান্ডা হিটসিঙ্ক প্রায় সবসময়ই বোঝায় যে IGBT মডিউল এবং হিটসিঙ্কের মধ্যে থার্মাল ইন্টারফেস ম্যাটেরিয়াল অনুপস্থিত ছিল বা ভুলভাবে প্রয়োগ করা হয়েছিল। অ্যাসেম্বলিটি সরান, উভয় পৃষ্ঠ পরিষ্কার করুন, নির্দিষ্ট পদ্ধতি অনুসারে নতুন TIM প্রয়োগ করুন এবং পুনরায় ইনস্টল করুন।
