| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIEMENS |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | C98043-A7014-L2 |
পার্ট নম্বর: C98043-A7014-L2
প্রস্তুতকারক: সিমেন্স এজি (জার্মানি)
পণ্যের ধরণ: ফিল্ড সাপ্লাই বোর্ড — ডিসি মোটর এক্সাইটেশন কন্ট্রোল (ডিসি স্পিড এক্সাইটেশন)
পণ্যের পরিবার: সিমোরেগ ডিসি ড্রাইভ সিরিজ
কার্যকারিতা: পৃথকভাবে উত্তেজিত ডিসি মোটরের ফিল্ড ওয়াইন্ডিংয়ের জন্য নিয়ন্ত্রিত ডিসি ভোল্টেজ সরবরাহ
উৎপাদন স্থিতি: প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে
উৎপত্তিস্থল: জার্মানি

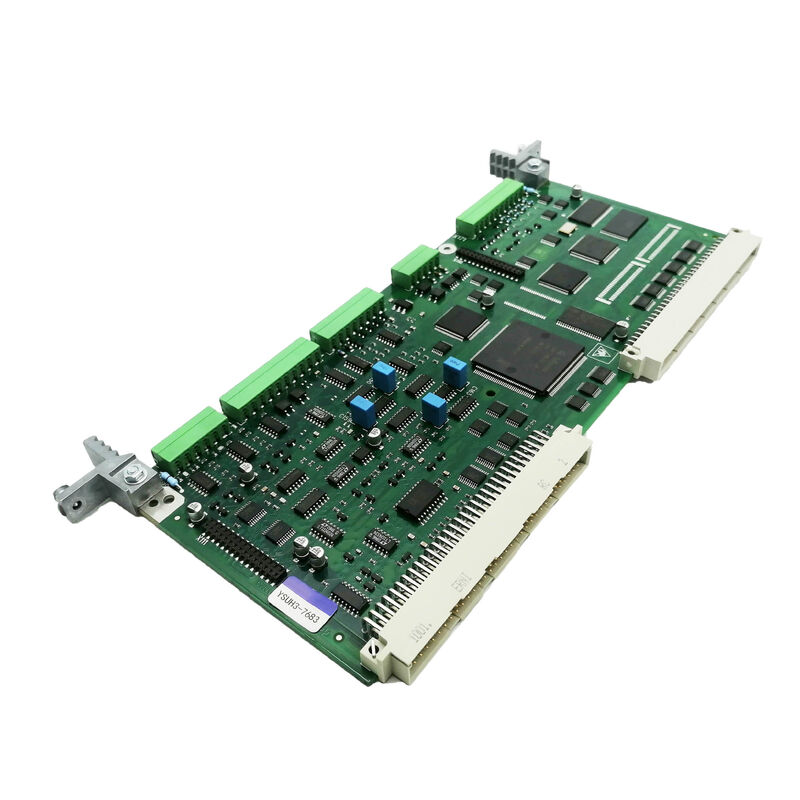

C98043-A7014-L2 হল সিমেন্স সিমোরেগ ডিসি ড্রাইভ সিস্টেমের জন্য ডিসি ফিল্ড সাপ্লাই (এক্সাইটেশন) বোর্ড। এই বোর্ডটি পৃথকভাবে উত্তেজিত ডিসি মোটরের ফিল্ড ওয়াইন্ডিংয়ে নিয়ন্ত্রিত ডাইরেক্ট কারেন্ট সরবরাহ করে — যা মোটরের আর্মেচার কারেন্ট থেকে টর্ক তৈরি করার জন্য প্রয়োজনীয় চৌম্বকীয় ফ্লাক্স স্থাপন এবং নিয়ন্ত্রণ করে।
সঠিকভাবে কার্যক্ষম ফিল্ড সাপ্লাই বোর্ড ছাড়া, আর্মেচার সাপ্লাইয়ের অবস্থা যাই হোক না কেন, একটি পৃথকভাবে উত্তেজিত ডিসি মোটরকে উত্তেজিত করা যাবে না এবং আর্মেচার অপারেশন করার চেষ্টা করার আগেই ড্রাইভটি ফিল্ড হারানোর কারণে ত্রুটি দেখাবে।
ফিল্ড সাপ্লাই বোর্ডের A7014 সিরিজ সিমোরেগ C98043 বোর্ড পরিবারের একটি নির্দিষ্ট অবস্থানে রয়েছে।
C98043 সিরিজ বৃহত্তর পাওয়ার-রেঞ্জের সিমোরেগ কনভার্টার কনফিগারেশনগুলিতে ব্যবহৃত হয়, যেখানে আর্মেচার কারেন্টগুলি যথেষ্ট এবং ফিল্ড সাপ্লাই বোর্ড সেই অনুযায়ী ডিজাইন করা হয়।
A7014 পদবীর মধ্যে L2 প্রত্যয়টি এই নির্দিষ্ট ডিজাইন প্রজন্মের পরিচয় দেয়, যা এই উৎপাদন পর্যায়ের জন্য উপযুক্ত উপাদান নির্বাচন এবং সার্কিট পরিমার্জন অন্তর্ভুক্ত করে।
ডিসি মোটর স্পিড কন্ট্রোল দুটি স্বতন্ত্র ভেরিয়েবলের উপর কাজ করে: আর্মেচার কারেন্ট, যা টর্ক নিয়ন্ত্রণ করে, এবং ফিল্ড কারেন্ট, যা ফ্লাক্স নিয়ন্ত্রণ করে। বেস স্পিডের নিচে, ফিল্ড কারেন্ট তার রেট করা মানে বজায় রাখা হয় এবং আর্মেচার ভোল্টেজের মাধ্যমে গতি নিয়ন্ত্রণ করা হয়।
বেস স্পিডের উপরে — ফিল্ড-উইকেনিং রেঞ্জে — সর্বোচ্চ টর্ক হ্রাস করে উচ্চতর ঘূর্ণন গতি অর্জনের জন্য ফিল্ড কারেন্ট ধীরে ধীরে হ্রাস করা হয়।
C98043-A7014-L2 হল সেই বোর্ড যা ফিল্ড নিয়ন্ত্রণের উভয় মোড কার্যকর করে: বেস স্পিডে এবং তার নিচে পূর্ণ ফিল্ড বজায় রাখা এবং বেস স্পিডের উপরে নিয়ন্ত্রিত ফিল্ড হ্রাস কার্যকর করা।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | C98043-A7014-L2 |
| প্রস্তুতকারক | সিমেন্স এজি |
| পণ্যের ধরণ | ফিল্ড সাপ্লাই বোর্ড (ডিসি স্পিড এক্সাইটেশন) |
| পণ্যের পরিবার | সিমোরেগ ডিসি ড্রাইভস |
| কার্যকারিতা | মোটর ফিল্ড ওয়াইন্ডিংয়ের জন্য নিয়ন্ত্রিত ডিসি সরবরাহ |
| নিয়ন্ত্রণ | ফিল্ড কারেন্ট নিয়ন্ত্রণ + ফিল্ড উইকেনিং |
| উৎপাদন স্থিতি | বন্ধ করা হয়েছে |
| উৎপত্তিস্থল | জার্মানি |
পৃথকভাবে উত্তেজিত ডিসি মোটরের দুটি বৈদ্যুতিকভাবে স্বাধীন ওয়াইন্ডিং রয়েছে: ঘূর্ণায়মান অংশে আর্মেচার ওয়াইন্ডিং এবং স্থির ফ্রেমে ফিল্ড ওয়াইন্ডিং।
ফিল্ড ওয়াইন্ডিং তুলনামূলকভাবে কম-কারেন্ট কিন্তু উচ্চ-ইনডাকট্যান্সের — ফিল্ড সার্কিটের সময় ধ্রুবকের কারণে সাপ্লাই চালু করার পরে ফিল্ড কারেন্ট সম্পূর্ণরূপে প্রতিষ্ঠিত হতে কয়েক সেকেন্ড সময় লাগতে পারে।
C98043-A7014-L2-তে থাইরিস্টর ব্রিজ রয়েছে যা ফিল্ড ওয়াইন্ডিংয়ের জন্য এসি সাপ্লাইকে একটি নিয়ন্ত্রিত ডিসি আউটপুটে রূপান্তর করে, সেইসাথে এই আউটপুট নিয়ন্ত্রণকারী নিয়ন্ত্রণ ইলেকট্রনিক্স।
ফিল্ড কারেন্ট লুপ একটি কারেন্ট ট্রান্সফরমার বা শান্টের মাধ্যমে বন্ধ হয় যা প্রকৃত ফিল্ড কারেন্ট পরিমাপ করে এবং এই পরিমাপটি বোর্ডের রেগুলেটরে ফেরত পাঠায়। রেগুলেটর কমান্ড করা ফিল্ড কারেন্ট সঠিকভাবে বজায় রাখার জন্য থাইরিস্টর ফায়ারিং কোণ সামঞ্জস্য করে।
ফিল্ড কারেন্টের এই ক্লোজড-লুপ নিয়ন্ত্রণই সঠিক ফিল্ড উইকেনিং সম্ভব করে তোলে। বেস স্পিডের উপরে গতি বাড়ার সাথে সাথে, CUD1 কন্ট্রোলার একটি হ্রাসকৃত ফিল্ড কারেন্ট সেটপয়েন্ট কমান্ড করে।
C98043-A7014-L2 মোটরকে আরও ত্বরান্বিত করার অনুমতি দিয়ে এই সেটপয়েন্টের সাথে মিলানোর জন্য মসৃণভাবে ফিল্ড কারেন্ট হ্রাস করে।
বোর্ডের প্রতিক্রিয়া সময় এবং নিয়ন্ত্রণ নির্ভুলতা সরাসরি বেস স্পিড পয়েন্টের মাধ্যমে ড্রাইভের মসৃণ রূপান্তর এবং ফিল্ড উইকেনিং প্রোফাইলগুলি কতটা নিবিড়ভাবে অনুসরণ করে তা প্রভাবিত করে।
ফিল্ড সাপ্লাই বোর্ডের সবচেয়ে নিরাপত্তা-গুরুত্বপূর্ণ কাজ হল ফিল্ড লস সনাক্তকরণ। যদি ফিল্ড কারেন্ট শূন্যে নেমে যায় বা ফিল্ড লস থ্রেশহোল্ডের নিচে নেমে যায় — একটি বোর্ড ব্যর্থতা, একটি ফিল্ড ওয়াইন্ডিং ত্রুটি, বা একটি ফিল্ড সাপ্লাই ব্যর্থতার কারণে — মোটর তার চৌম্বকীয় ফ্লাক্স হারায়।
একটি লাইভ আর্মেচার সাপ্লাইয়ের সাথে সংযুক্ত একটি আনফ্লাক্সড মোটর কার্যকর কারেন্ট নিয়ন্ত্রণ ছাড়াই ত্বরান্বিত হতে পারে, সম্ভাব্য বিপজ্জনক গতিতে পৌঁছাতে পারে।
C98043-A7014-L2 ক্রমাগত ফিল্ড কারেন্ট পর্যবেক্ষণ করে।
একটি সনাক্ত করা ফিল্ড লস ড্রাইভের সুরক্ষা শৃঙ্খলের মাধ্যমে একটি তাত্ক্ষণিক আর্মেচার ট্রিপ ট্রিগার করে, একটি রানওয়ে পরিস্থিতি তৈরি হওয়ার আগেই আর্মেচার সাপ্লাই সরিয়ে দেয়।
এই সুরক্ষাটি কোনও সফ্টওয়্যার লুপের চেয়ে দ্রুত প্রতিক্রিয়া জানায় — এটি হার্ডওয়্যার মনিটরিং হিসাবে প্রয়োগ করা হয় যা প্রধান নিয়ন্ত্রণ প্রসেসর থেকে স্বাধীনভাবে কাজ করে।
C98043-A7014-L2 সিমেন্স দ্বারা বন্ধ করা হয়েছে। এটি আর সিমেন্সের সক্রিয় পণ্য চ্যানেলগুলির মাধ্যমে উপলব্ধ নয়। আফটারমার্কেট — পরীক্ষিত স্পেয়ার বোর্ড ধারণকারী বিশেষ ডিসি ড্রাইভ মেরামত কোম্পানি — প্রাথমিক সরবরাহ উৎস।
বোর্ডগুলি সাধারণত সংস্কার করা, কার্যকারিতা-পরীক্ষিত অবস্থায় ওয়ারেন্টি সহ সরবরাহ করা হয়। সোর্সিং করার সময়, ইনস্টল করা বোর্ডের লেবেলের বিপরীতে L-ভেরিয়েন্ট (এই ক্ষেত্রে L2) নিশ্চিত করুন, কারণ L2 এবং L1 সিরিজ সার্কিট কনফিগারেশনে ভিন্ন হতে পারে।
প্রশ্ন ১: সিমোরেগ ড্রাইভ স্টার্টআপে অবিলম্বে ফল্ট F036 (ফিল্ড কারেন্ট রেগুলেটর ডেভিয়েশন খুব বড়) দেখায়। মোটর ফিল্ড ওয়াইন্ডিং রেজিস্ট্যান্স পরিমাপ করা হয়েছে এবং স্পেসিফিকেশনের মধ্যে রয়েছে। C98043-A7014-L2 কি ফল্টের উৎস হতে পারে?
একটি নিশ্চিত সুস্থ ফিল্ড ওয়াইন্ডিং সহ, স্টার্টআপে F036 হয় ফিল্ড সাপ্লাই বা এর পরিমাপ সার্কিট নির্দেশ করে। C98043-A7014-L2 এর ইনপুট টার্মিনালে এসি সাপ্লাই ভোল্টেজ পরীক্ষা করুন এবং কোনও ফিল্ড ফিউজ অক্ষত আছে কিনা তা নিশ্চিত করুন।
যদি সাপ্লাই এবং ফিউজ ভাল থাকে, বোর্ডের আউটপুটে ফিল্ড কারেন্ট পরিমাপ সংকেত পরীক্ষা করুন — একটি খোলা বা ত্রুটিপূর্ণ পরিমাপ পথ একটি শূন্য প্রকৃত মান রিডিং তৈরি করে, যা রেগুলেটর সর্বোচ্চ ডেভিয়েশন হিসাবে ব্যাখ্যা করে।
যদি পরিমাপ ঠিক থাকে, A7014-L2 এর থাইরিস্টর ব্রিজে একটি ব্যর্থ ডিভাইস থাকতে পারে যা অপর্যাপ্ত বা শূন্য ফিল্ড কারেন্ট তৈরি করছে।
প্রশ্ন ২: C98043-A7014-L2 কে "ডিসি স্পিড এক্সাইটেশন বোর্ড" হিসাবে বর্ণনা করা হয়েছে। এই প্রসঙ্গে "ডিসি স্পিড এক্সাইটেশন" মানে কি?
"ডিসি স্পিড এক্সাইটেশন" ডিসি মোটরে নিয়ন্ত্রিত ডিসি এক্সাইটেশন কারেন্ট সরবরাহ করার কাজকে বোঝায় — ডিসি মোটর পরিভাষায় "এক্সাইটেশন" শব্দটি মোটরের ফিল্ড পোলগুলির চুম্বকত্বকে বোঝায়।
ডিসি মোটরের স্পিড কন্ট্রোল আর্মেচার কারেন্ট (টর্ক) এবং ফিল্ড কারেন্ট (ফ্লাক্স/স্পিড) উভয়ের উপর নির্ভর করে।
ফিল্ড সাপ্লাই বোর্ড — "স্পিড এক্সাইটেশন" বোর্ড — বিশেষ করে বেস স্পিডের উপরে ফিল্ড-উইকেনিং রেঞ্জে ফিল্ড কারেন্ট পরিচালনা করে স্পিড কন্ট্রোলে সরাসরি অংশগ্রহণ করে।
প্রশ্ন ৩: C98043-A7014-L2 কি C98043-A7004-L2 (স্ট্যান্ডার্ড 6RA70 ড্রাইভের জন্য ফিল্ড সাপ্লাই বোর্ড) দিয়ে প্রতিস্থাপন করা যেতে পারে?
না — A7014 এবং A7004 সিরিজের ফিল্ড সাপ্লাই বোর্ডগুলি ভিন্ন ড্রাইভ প্ল্যাটফর্মের জন্য ভিন্ন পণ্য। A7004 সিরিজ স্ট্যান্ডার্ড সিমোরেগ 6RA70 ড্রাইভগুলিতে ব্যবহৃত হয়, যখন A7014 সিরিজ বৃহত্তর সিমোরেগ কনভার্টার কনফিগারেশনগুলিতে ব্যবহৃত হয়।
এগুলি কারেন্ট রেটিং, সার্কিট ডিজাইন এবং ফিজিক্যাল ফর্ম ফ্যাক্টরে ভিন্ন। সর্বদা ইনস্টল করা বোর্ডের সাথে মেলে এমন সঠিক সিরিজ এবং ভেরিয়েন্ট ব্যবহার করুন।
একটি A7014 অবস্থানে একটি নিম্ন-রেটেড A7004 ইনস্টল করলে অপর্যাপ্ত ফিল্ড কারেন্ট ক্ষমতা এবং সম্ভাব্য বোর্ড ক্ষতি হবে।
প্রশ্ন ৪: C98043-A7014-L2 প্রতিস্থাপনের পরে, ফিল্ড কারেন্ট উপস্থিত থাকে কিন্তু স্পিড পরিবর্তনের সময় ধীর, দোদুল্যমান প্রতিক্রিয়া দেখায়। কি সামঞ্জস্য করা উচিত?
দোদুল্যমান ফিল্ড কারেন্ট প্রতিক্রিয়া CUD1-এর ফিল্ড কারেন্ট রেগুলেটর গেইন এবং মোটরের ফিল্ড সার্কিট ইন্ডাকট্যান্স/রেজিস্ট্যান্স বৈশিষ্ট্যের মধ্যে অমিল নির্দেশ করে। বড় ডিসি মোটরগুলির ফিল্ড সার্কিট সময় ধ্রুবক কয়েক সেকেন্ড হতে পারে।
যদি বোর্ড প্রতিস্থাপনের পরে রেগুলেটর গেইনগুলি পুনরায় প্রবেশ করানো না হয় বা মূল কমিশনিং ডেটার সাথে তুলনা না করা হয়, তবে সেগুলি মোটরের সাথে নাও মিলতে পারে। CUD1-এর ফিল্ড রেগুলেটর প্যারামিটারগুলি অ্যাক্সেস করুন এবং নিশ্চিত করুন যে সেগুলি মূল মান বা মোটরের ফিল্ড ওয়াইন্ডিং স্পেসিফিকেশনের সাথে মেলে।
একটি অটো-টিউন সিকোয়েন্স (যদি ফার্মওয়্যার সংস্করণ এটি সমর্থন করে) গেইনগুলি পুনরায় গণনা করবে।
প্রশ্ন ৫: ড্রাইভটি একটি অবিচ্ছিন্ন রোলিং মিল অ্যাপ্লিকেশনে রয়েছে যেখানে ফিল্ড সাপ্লাই বোর্ডের সর্বোচ্চ নির্ভরযোগ্যতা থাকতে হবে। বন্ধ করা C98043-A7014-L2 এর তুলনায় নির্ভরযোগ্যতা উন্নত করতে পারে এমন কোনও আধুনিক উত্তরসূরি পণ্য আছে কি?
ড্রাইভ আধুনিকীকরণের জন্য ইচ্ছুক ইনস্টলেশনগুলির জন্য, SINAMICS DCM (DC Master) হল উচ্চ-কার্যকারিতা ডিসি মোটর স্পিড নিয়ন্ত্রণের জন্য সিমেন্সের বর্তমান প্ল্যাটফর্ম। SINAMICS DCM ফিল্ড সাপ্লাইকে একটি অভ্যন্তরীণ ফাংশন হিসাবে একীভূত করে — রক্ষণাবেক্ষণের জন্য কোনও পৃথক ফিল্ড সাপ্লাই বোর্ড নেই।
যেসব সাইটে বিদ্যমান সিমোরেগ হার্ডওয়্যার বজায় রাখা পছন্দ করা হয়, তাদের জন্য একটি পরিকল্পিত শাটডাউনের সময় ফিল্ড সাপ্লাই বোর্ডের প্রতিরোধমূলক প্রতিস্থাপন — পরিষেবাতে ত্রুটির আগে — সর্বোত্তম নির্ভরযোগ্যতা কৌশল, একটি যাচাইকৃত আফটারমার্কেট C98043-A7014-L2 স্পেয়ার হিসাবে ব্যবহার করে।
