| উৎপত্তি স্থল | তাইওয়ান |
| পরিচিতিমুলক নাম | FOTEK |
| সাক্ষ্যদান | CE ROHS |

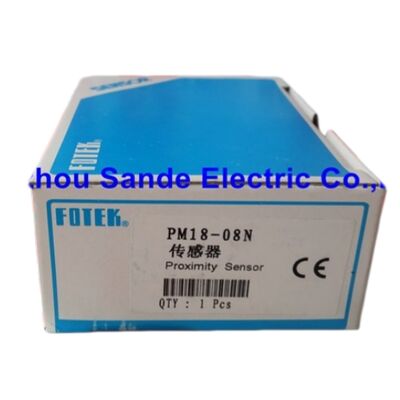

| মডেল নম্বার | PM18-08N |
পার্ট নম্বরঃPM18-08N (বেস মডেলঃ PM18-08N-S)
নির্মাতাঃFotek Controls Co., Ltd. (তাইওয়ান)
আবাসন:এম১৮, সিলিন্ডারিকাল গ্রিডযুক্ত
মাউন্টঃফ্লাশবিহীন (অ-ইনবডেবল)
সেন্সরিং দূরত্ব:8.0 মিমি
আউটপুট লজিকঃএনপিএন, স্বাভাবিকভাবে খোলা (না)
সরবরাহ ভোল্টেজঃ১০ ০৩০ ভি ডিসি
প্রতিক্রিয়া ফ্রিকোয়েন্সিঃ৮০০ হার্জ
ওয়্যারিংঃ৩-ডায়ার ডিসি
সংশ্লিষ্ট রূপান্তরঃ
দ্যFotek PM18-08Nএকটি M18 নন-ফ্লাশ ইন্ডাক্টিভ প্রক্সিমিটি সেন্সর যার সেন্সিং দূরত্ব 8mm, NPN সাধারণত খোলা আউটপুট,এবং ৮০০ হার্জ সুইচিং ফ্রিকোয়েন্সি একটি স্পষ্টভাবে সংগঠিত চারটি বৈকল্পিক পরিবারের অংশ যা একটি একক এম১৮ হাউজে এনপিএন/পিএনপি এবং এনও/এনসি জুড়ে.
পার্ট নম্বরের "এন" এনপিএন আউটপুটকে চিহ্নিত করে, এবং "বি" এর অনুপস্থিতি স্বাভাবিকভাবে খোলা লজিককে নিশ্চিত করে; স্বাভাবিকভাবে বন্ধের জন্য "বি" যুক্ত করুন, পিএনপির জন্য "পি" এর জন্য "এন" বিনিময় করুন, এবং নির্বাচন ম্যাট্রিক্স সম্পূর্ণ।
একটি নন-ফ্লাশ এম১৮ বডি থেকে ৮ মিমি সেন্সিং দূরত্ব মেশিন টুল এবং অটোমেশন অ্যাপ্লিকেশন বিস্তৃত জন্য একটি ব্যবহারিক স্পেসিফিকেশন। Non-flush (unshielded) construction allows the sensor's oscillating electromagnetic field to project forward without lateral attenuation from internal shielding — achieving 8mm detection range from the M18 body diameter while a shielded M18 sensor of the same size would typically reach 5–7mm.
সমঝোতা হল ইনস্টলেশনের সীমাবদ্ধতাঃ সেন্সর টিপটি তার মাউন্টিং ক্রেট থেকে বেরিয়ে আসতে হবে, বরং আশেপাশের ধাতুর সাথে ফ্লাশ করা উচিত,যার জন্য ডিসেন্সিং ফেসের চারপাশে ধাতব মুক্ত জোন প্রয়োজন.
৮০০ হার্জ একটি সাধারণ উদ্দেশ্য M18 ইন্ডাক্টিভ সেন্সরের জন্য একটি সম্মানজনক সুইচিং ফ্রিকোয়েন্সি।
৮০০ হার্জ এ, সেন্সর প্রতি সেকেন্ডে ৮০০ পূর্ণ সনাক্তকরণ চক্র সম্পন্ন করে। বেশিরভাগ অবস্থান নিশ্চিতকরণ, সিলিন্ডার ভ্রমণের শেষ, এবং অংশ উপস্থিত অ্যাপ্লিকেশনগুলির জন্য যথেষ্ট দ্রুত।এবং ঘোরানো ডিস্ক বা গিয়ার দাঁত থেকে মাঝারি গতির পালস গণনা করার জন্য পর্যাপ্ত যেখানে লক্ষ্য পাসিং ফ্রিকোয়েন্সি প্রতি সেকেন্ডে 400 ইভেন্টের চেয়ে ভাল থাকে.
পিএম 18 সিরিজ হ'ল ফোটকের স্ট্যান্ডার্ড এম 18 ইন্ডাক্টিভ পণ্য, তাইওয়ানে উত্পাদিত এবং পিএলসি-ভিত্তিক অটোমেশন মেশিন টুলস, সমাবেশ সরঞ্জাম, কনভেয়র সিস্টেম এবং উপাদান হ্যান্ডলিংয়ের জন্য।
The full four-variant selection within the PM18-08 family means a single sensor body type covers the most common output requirements without maintaining separate inventory of physically different sensors.
| প্যারামিটার | মূল্য |
|---|---|
| আবাসন | এম১৮, সিলিন্ডারিকাল গ্রিডযুক্ত |
| মাউন্ট | ফ্লাশবিহীন (অ-ইনবডেবল) |
| দূরত্ব সনাক্তকরণ | 8.0 মিমি |
| আউটপুট | এনপিএন, নো, থ্রি-ওয়্যার |
| সরবরাহ ভোল্টেজ | ১০ ০৩০ ভি ডিসি |
| প্রতিক্রিয়া ফ্রিকোয়েন্সি | ৮০০ হার্জ |
| উপলব্ধ বৈকল্পিক | NPN/NO, NPN/NC, PNP/NO, PNP/NC |
| নির্মাতা | ফোটিক কন্ট্রোলস কোং লিমিটেড। |
PM18-08 পরিবার একটি ইচ্ছাকৃতভাবে সম্পূর্ণ সেটঃ NPN/NO, NPN/NC, PNP/NO, এবং PNP/NC, সমস্ত একই M18 হাউজিং, 8 মিমি সেন্সিং দূরত্ব, এবং 10V30V DC সরবরাহ পরিসীমা ভাগ করে।
এর মানে হল যে একবার একটি মেশিন ডিজাইনার একটি সনাক্তকরণ পয়েন্টের জন্য PM18-08 নির্বাচন করে, আউটপুট লজিক্যাল পছন্দ (NPN বনাম PNP,NO বনাম NC) যান্ত্রিক ইনস্টলেশন পরিবর্তন না করে উপযুক্ত উপসর্গ বৈকল্পিক প্রতিস্থাপন করে যে কোন সময় পরিবর্তন করা যেতে পারে, মাউন্টিং ব্র্যাকেট, বা ক্যাবল রুটিং।
পিএলসি সিস্টেমে, আউটপুট লজিক পছন্দটি পিএলসি ইনপুট কার্ডের ধরণ দ্বারা চালিত হয়। এনপিএন (ডুবে যাওয়া) সেন্সরগুলি জাপানি-মানক মেশিন ডিজাইনে সাধারণ এনপিএন / ডুবে যাওয়া ইনপুট সহ পিএলসি ইনপুট কার্ডগুলিতে সংযুক্ত হয়।
PNP (সোর্সিং) সেন্সরগুলি PNP/সোর্সিং ইনপুটগুলির সাথে PLC কার্ডগুলিতে সংযুক্ত হয় যা ইউরোপীয় মেশিন ডিজাইনের মান।একক সেন্সর প্রোডাক্টের মধ্যে চারটি ভেরিয়েন্টের উপলব্ধতা স্টকিং কৌশলকে সহজ করে তোলে.
NO বনাম NC নির্বাচন কন্ট্রোল লজিকের প্রয়োজনীয়তার উপর নির্ভর করেঃ স্ট্যান্ডার্ড উপস্থিতি সনাক্তকরণের জন্য NO আউটপুট (আউটপুটটি লক্ষ্যমাত্রা পরিসীমাতে থাকলে সক্রিয় হয়);
ব্যর্থতা-নিরাপদ ইন্টারলকিংয়ের জন্য এনসি আউটপুট (আউটপুটটি লক্ষ্যবস্তু সনাক্ত করা হলে স্বাভাবিকভাবে পরিচালিত হয় এবং যখন সেন্সর সার্কিট ব্যর্থ হয় তখন শক্তি বন্ধ করে দেয়) either উভয় শর্ত একই আউটপুট অবস্থা তৈরি করে।
এম১৮ কার্ডিওর মধ্যে সেন্সিং দূরত্ব সর্বাধিক করার নকশা সিদ্ধান্তের সরাসরি পরিণতি হল নন-ফ্লাশ নামকরণ। অভ্যন্তরীণ ঢাল ছাড়া, এম১৮ কয়েল একটি শক্তিশালী,দীর্ঘ পরিসীমা ক্ষেত্র যে পাশের পাশাপাশি এগিয়ে প্রসারিত.
ইনস্টলেশন প্রোটোকলের প্রয়োজন হয় যে সেন্সর মুখটি মাউন্টিং ব্র্যাকেটের পৃষ্ঠের উপরে প্রসারিত হয়, ফোটকের পিএম 18 ইনস্টলেশন অঙ্কনগুলিতে নির্দিষ্ট টপকে একটি ধাতব-মুক্ত ক্লিয়ারেন্স জোন সহ।
ধাতব ব্র্যাকেটের গর্তটি স্প্রিং ফ্লাশকে ঘিরে না রেখে সেন্সর বডি ব্যাসের সাথে মেলে।
ব্যবহারিক মেশিন টুল অ্যাপ্লিকেশনগুলিতে, নন-ফ্লাশ এম 18 সেন্সরগুলি সাধারণত বর্ধিত ব্র্যাকেটে, স্ট্যান্ডঅফগুলিতে,অথবা বিশেষ সেন্সর মাউন্ট ব্লক যে মেশিন কাঠামো থেকে সঠিক standoff দূরত্ব এ সেন্সর টপ অবস্থান.
The slightly more complex mounting hardware is a common trade-off accepted in exchange for the additional 2–3mm of sensing distance that non-flush construction provides over a comparable flush-mountable M18 model.
প্রতি সেকেন্ডে ৮০০ সম্পূর্ণ ON/OFF চক্রের সাথে, PM18-08N মেশিন টুল এবং অটোমেশন অ্যাপ্লিকেশনগুলির বিশাল সংখ্যাগরিষ্ঠতার সনাক্তকরণের প্রয়োজনীয়তা পরিচালনা করে।বায়ুসংক্রান্ত সিলিন্ডারের যাত্রার শেষের নিশ্চিতকরণ, কনভেয়র ইন্ডেক্সারে প্যালেট অবস্থান সনাক্তকরণ, মেশিনিং সেন্টারে টুল উপস্থিতি সনাক্তকরণ,এবং সমাবেশ কোষে অংশ-ইন-ফিক্সচার নিশ্চিতকরণ সব 100 ঘটনা প্রতি সেকেন্ডে ভাল নিচে হারে কাজ ¢ একটি বিশাল মার্জিন সঙ্গে সেন্সর এর 800Hz ক্ষমতা ছেড়ে.
ঘূর্ণনশীল উপাদান থেকে পালস গণনা করার জন্য, গিয়ার দাঁত, এনকোডার ডিস্ক, ক্যাম লবস, ফ্রিকোয়েন্সি সীমা সর্বাধিক RPM নির্ধারণ করে যা সেন্সর নির্ভরযোগ্যভাবে গণনা করতে পারে।
২৪ দাঁতের গিয়ার সহ ৮০০ হার্জে, সর্বোচ্চ RPM হল ৮০০ × ৬০ ÷ ২৪ = ২,০০০ RPM। উচ্চতর গতির গণনার জন্য,PM18-08N এর 800Hz ফ্রিকোয়েন্সিটি অ্যাপ্লিকেশনের সর্বাধিক পালস রেট প্রয়োজনীয়তার সাথে যাচাই করা উচিত.
প্রশ্ন ১ঃ PM18-08N-S এবং PM18-08N (--S উপসর্গ ছাড়া) এর মধ্যে পার্থক্য কি?
Fotek PM18 সিরিজের -S উপসর্গ সাধারণত একটি নির্দিষ্ট ক্যাবল বা সংযোগকারী কনফিগারেশনকে চিহ্নিত করে, অনেক Fotek সেন্সর পরিসরে,S নির্দেশ করে স্ট্যান্ডার্ড ক্যাবল-টাইপ সংস্করণটি সংযোগকারী-সমাপ্ত রূপের বিপরীতে. উভয় সংস্করণ একই সেন্সর স্পেসিফিকেশন (8 মিমি, এনপিএন, NO, 10 ′′ 30VDC, 800Hz) বহন করে।
পণ্যের লেবেল বা Fotek এর বর্তমান PM18 ডকুমেন্টেশন থেকে সংযোগের সঠিক ধরন নিশ্চিত করুন, কারণ প্রত্যয় কনভেনশনগুলি উত্পাদন রানগুলির মধ্যে পরিবর্তিত হতে পারে।
প্রশ্ন ২ঃ সেন্সিং দূরত্ব ৮ মিমি ঃ তাপমাত্রা অপারেটিং পরিসরে এটিকে কীভাবে প্রভাবিত করে?
তাপমাত্রা সেন্সরের ইন্ডাক্টিভ সার্কিটের মধ্যে দোলকের ফ্রিকোয়েন্সিকে প্রভাবিত করে, যা পরিবর্তে সুইচিং পয়েন্টটি স্থানান্তর করে।
স্ট্যান্ডার্ড শিল্প ইনডাক্টিভ সেন্সরগুলির জন্য, সেন্সিং দূরত্বটি অপারেটিং তাপমাত্রা পরিসরে প্রায় ±10% দ্বারা পরিবর্তিত হয়। 8 মিমি নামমাত্রে PM18-08N এর জন্য,এটি প্রায় ±0 এর একটি বৈচিত্র্যকে উপস্থাপন করে.৮ মিমি.
ব্যবহারিক ইনস্টলেশনের ফাঁকটি নামমাত্র দূরত্বের 80% এর মধ্যে সেট করা উচিত (প্রায় 6.4 মিমি) ঠান্ডা শুরু থেকে স্থিতিশীল অবস্থা অপারেটিং তাপমাত্রা সম্পূর্ণ তাপমাত্রা পরিসীমা জুড়ে নির্ভরযোগ্য সুইচিং বজায় রাখার জন্য.
প্রশ্ন ৩: পিএম১৮-০৮এন কি অ্যালুমিনিয়াম বা স্টেইনলেস স্টিলের উপাদান সনাক্ত করতে পারে, শুধু আয়রন ধাতু নয়?
হ্যাঁ, কিন্তু সংকীর্ণ সেন্সিং দূরত্বের সাথে। স্ট্যান্ডার্ড ইন্ডাক্টিভ সেন্সরগুলির জন্য অ-ফেরাস ধাতব সংশোধন ফ্যাক্টরগুলি প্রায়ঃ অ্যালুমিনিয়াম 0.3 ′′ 0.4 × (2.4 ′′ 3.2 মিমি কার্যকর), স্টেইনলেস স্টিল (অস্টেনাইটিক) 0।৬ ০.75 × (4.8 ¢ 6 মিমি কার্যকর), ব্রাস 0.4 ¢ 0.5 × (3.2 ¢ 4 মিমি কার্যকর) ।
এগুলি আনুমানিক মান ⇒ প্রকৃত সংশোধন নির্দিষ্ট খাদ এবং লক্ষ্যমাত্রা জ্যামিতির উপর নির্ভর করে। যেখানে 8 মিমি দূরত্ব প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে অ-ফেরো লক্ষ্যমাত্রার জন্য,একটি ইনডাক্টিভ সেন্সর একটি ছোট শরীরের সাথে (সংক্ষিপ্ত নামমাত্র দূরত্ব কিন্তু সেন্সর টাইপ প্রতি উচ্চতর সংশোধন ফ্যাক্টর) বা একটি ভিন্ন সেন্সর প্রযুক্তি বিবেচনা করা উচিত.
প্রশ্ন ৪ঃ PM18-08N এর NPN আউটপুট কিভাবে স্ট্যান্ডার্ড PLC এর সাথে সংযুক্ত হয়?
তিন তারের এনপিএন সংযোগঃ ধনাত্মক (+24V DC) সরবরাহের জন্য বাদামী তার, সাধারণ (0V) সরবরাহের জন্য নীল তার, পিএলসি এনপিএন ডিজিটাল ইনপুট টার্মিনালে কালো তার (আউটপুট) ।
পিএলসি ইনপুট কার্ডে এনপিএন / ডুবে যাওয়া ইনপুট থাকতে হবে। যখন সেন্সর একটি লক্ষ্য সনাক্ত করে, এনপিএন ট্রানজিস্টর পরিচালনা করে এবং ইনপুট টার্মিনালকে 0V ¢ এর দিকে টানবে তখন পিএলসি একটি লজিক 1 ইনপুট নিবন্ধন করে।
যখন কোন লক্ষ্য উপস্থিত থাকে না, তখন আউটপুট খোলা থাকে (উচ্চ প্রতিবন্ধকতা), এবং পিএলসি লজিক 0 নিবন্ধন করে।PLC ইনপুট কার্ডের সর্বনিম্ন চালু-রাজ্য বর্তমানের প্রয়োজনীয়তা (সাধারণত 5 ¢ 15 mA) সরবরাহ ভোল্টেজ এবং ক্যাবল প্রতিরোধের সাথে পূরণ করা হয় তা যাচাই করুন.
প্রশ্ন ৫ঃ সেন্সরের আউটপুট যদি সরবরাহের সাথে শর্ট সার্কিট হয় তাহলে কি হবে?
যদি কালো আউটপুট তারটি দুর্ঘটনাক্রমে +২৪ ভোল্ট সরবরাহের জন্য শর্টকাট হয় (বা একটি পিএনপি সার্কিটে সাধারণ নীল), আউটপুট ট্রানজিস্টর পুরো শর্ট-সার্কিট বর্তমান পরিচালনা করে।স্ট্যান্ডার্ড ইন্ডাক্টিভ সেন্সরগুলির মধ্যে আউটপুট শর্ট সার্কিট সুরক্ষা অন্তর্ভুক্ত রয়েছে যা আউটপুট পর্যায়ে বর্তমানকে একটি নিরাপদ মানের মধ্যে সীমাবদ্ধ করে এবং সংক্ষিপ্ত ত্রুটির পরিস্থিতিতে ট্রানজিস্টর ক্ষতি রোধ করে.
দীর্ঘস্থায়ী শর্ট সার্কিটের ক্ষেত্রে, শক্তি অবিলম্বে বন্ধ করা উচিত ✓ সুরক্ষা সার্কিটটি ক্ষণস্থায়ী ত্রুটিগুলি পরিচালনা করে তবে শর্ট সার্কিটের অবস্থায় অবিচ্ছিন্ন অপারেশনের জন্য ডিজাইন করা হয়নি।
