| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | OMRON |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | E2E-X5ME1-Z |

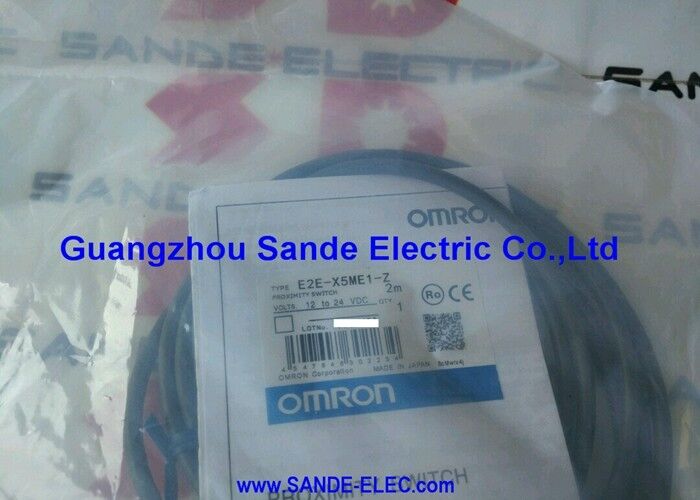

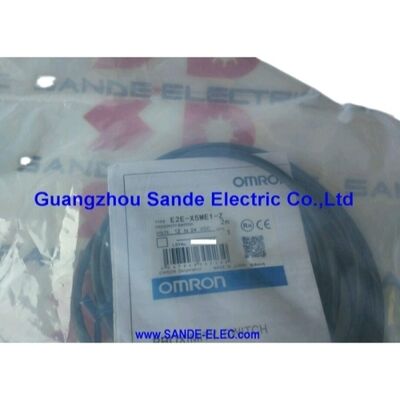

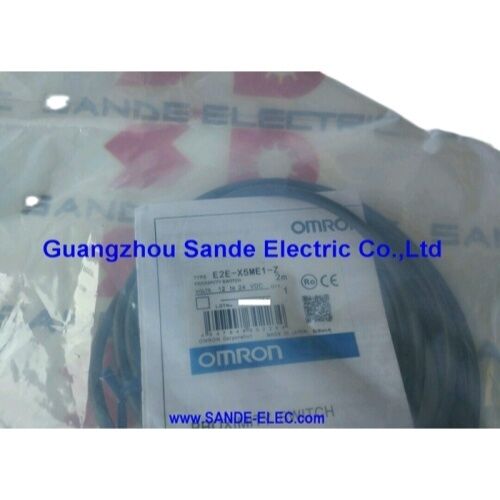

দ্যOmron E2E-X5ME1-Zএটি ওম্রনের E2E সিরিজের একটি স্ট্যান্ডার্ড 3-ডায়ার এনপিএন ইনডাক্টিভ প্রক্সিমিটি সেন্সর, যা 2 মিটার প্রাক-ক্যাবলযুক্ত তেল-প্রতিরোধী তারের সাথে একটি এম 12 সিলিন্ডারিক হাউজে 5 মিমি সেন্সিং দূরত্বের জন্য নির্দিষ্ট।
সুরক্ষা ছাড়াই নির্মিত এই মেশিনটি এম১২-এর মুখের বাইরেও ইলেকট্রোম্যাগনেটিক সেন্সিং ফিল্ডকে বিস্তৃত করে।একটি 12 মিমি ব্যাসার্ধের সেন্সর থেকে 5 মিমি সনাক্তকরণ পরিসীমা প্রদান করে যা M18 বা M30 শরীরের শারীরিকভাবে মাপসই হবে না যেখানে সংকীর্ণ মেশিনের অবস্থানে কাছাকাছি ক্লিয়ারান্স সনাক্তকরণের জন্য উপযুক্ত.
The Z suffix confirms this is the cable-output variant with oil-resistant PVC jacket — the industrial field-installation standard for machine tool environments where coolant and cutting oil exposure is routine.
এনপিএন (ডুবে যাওয়া) আউটপুটটি জাপানি এবং পূর্ব এশীয় মেশিন ডিজাইনের জন্য এবং এনপিএন সেন্সর আউটপুট থেকে ডুবে যাওয়া বর্তমানের জন্য তারযুক্ত পিএলসি ইনপুট কার্ডগুলির জন্য স্ট্যান্ডার্ড।
Omron built the E2E series around the premise that proximity sensors should be reliable enough to effectively disappear into the machine — present throughout the production life without requiring attention.
সুরক্ষা সার্কিট (অর্জন দমনকারী, শর্ট সার্কিট সুরক্ষা,বিপরীত মেরুতা সুরক্ষা) এবং আইপি 67 সিলিং মূল সেন্সরগুলিকে প্রায়শই অফলাইনে নিয়ে যাওয়া ব্যর্থতার মোডগুলি নির্মূল করে সেই ভিত্তিতে সরবরাহ করে: ইন্ডাক্টিভ সুইচিং থেকে ক্ষণস্থায়ী ভোল্টেজ স্পাইক, ইনস্টলেশন চলাকালীন সংক্ষিপ্ত আউটপুট শর্ট সার্কিট, বিপরীত সরবরাহের তারগুলি এবং শীতল তরল প্রবেশ।
| প্যারামিটার | মূল্য |
|---|---|
| দূরত্ব সনাক্তকরণ | 5 মিমি (-10% থেকে +10%) |
| দূরত্ব নির্ধারণ | ০৪ মিমি |
| আবাসন | M12 × 1 মিমি, সুরক্ষিত নয় |
| আউটপুট | NPN, NO (ডুবে যাওয়া) |
| সরবরাহ ভোল্টেজ | 12 ̊ 24 ভোল্ট DC |
| অপারেটিং ভোল্টেজ | ১০ ০৪০ ভি ডিসি |
| বর্তমান খরচ | 13 mA সর্বোচ্চ |
| স্যুইচিং ক্ষমতা | ০২০০ এমএ |
| প্রতিক্রিয়া ফ্রিকোয়েন্সি | ৪০০ হার্জ |
| সংযোগ | ২ মিটার তেল প্রতিরোধী পিভিসি তার |
| স্ট্যান্ডার্ড লক্ষ্যমাত্রা | লোহা ১৫ × ১৫ × ১ মিমি |
| আইপি রেটিং | আইপি ৬৭ |
| তাপমাত্রা পরিসীমা | -40°C থেকে +85°C |
| সুরক্ষা | জর্জ, শর্ট সার্কিট, বিপরীত মেরুতা |
| অনুমোদন | সিই, সিসি |
M12 ফর্ম ফ্যাক্টর E2E-X5ME1-Z কে শারীরিকভাবে স্ট্যান্ডার্ড উত্পাদনে ক্ষুদ্রতম সিলিন্ডারিক ইনডাকটিভ সেন্সরগুলির মধ্যে একটি করে তোলে।
এর ১২ মিলিমিটার ব্যাসার্ধের দেহ, এর সাথে মিলিয়ে, অ-প্রতিরক্ষামুক্ত ক্ষেত্রের জ্যামিতি যা মুখের বাইরে শক্তি অনুভব করে,একটি সেন্সর যা স্ট্যান্ডার্ড বোল্ট হেডের চেয়ে ছোট একটি স্পেসে থ্রেড করে 5 মিমি সনাক্তকরণ অর্জন করে.
এই কমপ্যাক্টতা সরাসরি মেশিনের সংকীর্ণ অবস্থানে অ্যাপ্লিকেশনগুলিকে পরিবেশন করেঃ clamping jaws মধ্যে ফিক্সচার সনাক্তকরণ পয়েন্ট, টুলিং সমাবেশের অভ্যন্তরে উপস্থিতি যাচাইকরণ,ঘনিষ্ঠভাবে পৃথক পকেটযুক্ত প্যালেটে অংশের নিশ্চিতকরণ, এবং গাইড রেলগুলিতে প্রান্ত সনাক্তকরণ যেখানে বৃহত্তর সেন্সর দেহগুলি শারীরিকভাবে লক্ষ্যবস্তুতে যোগাযোগ করবে।
শারীরিক ব্যাসার্ধের প্রতিটি মিলিমিটার সংরক্ষণ করা হয়, যা যান্ত্রিক নকশায় পুনরুদ্ধার করা হয়।
বিনা সুরক্ষার কাঠামোর অর্থ, যে কোনও নন-ফ্লাশ সেন্সরের মতো, আশেপাশের ধাতবকে সেন্সরিং মুখ এবং শরীরের পাশ থেকে নির্দিষ্ট ন্যূনতম দূরত্বে রাখা উচিত। The E2E series mounting guidelines specify the required clearances — respecting these distances is the most common commissioning step that prevents reduced sensing range in otherwise correct installations.
E2E-X5ME1-Z এর অপারেটিং তাপমাত্রা পরিসীমা -40 °C থেকে +85 °C এই শ্রেণীর অনেক নিকটবর্তী সেন্সর চেয়ে বৃহত্তর। ঠান্ডা শেষে, -40 °C বহিরঙ্গন ইনস্টলেশন, unheated স্টোরেজ সুবিধা,খাদ্য প্রক্রিয়াকরণের শীতল ঘর, এবং শীতকালীন স্টার্টআপের সময় একটি উষ্ণ না বিল্ডিংয়ের একটি মেশিনে কোন অবস্থান।
গরম প্রান্তে, + 85 °C তাপ উত্পাদন প্রক্রিয়া সরঞ্জাম কাছাকাছি, সীমিত বায়ু প্রবাহ সঙ্গে ক্যাবিনেট, বা চুলা এবং শুকানোর ঘর কাছাকাছি সংবেদক স্থান।
তাপমাত্রার সাথে সম্পর্কিত একটি নোটঃ সেন্সিং দূরত্ব তাপমাত্রার সাথে সামান্য পরিবর্তিত হয় (± 25 °C থেকে + 70 °C জুড়ে নামমাত্র 5 মিমি এর ± 10%; পুরো -40 °C থেকে + 85 °C পরিসরে ± 15%) ।
ইনস্টলেশনের সময় প্রকৃত ট্রিগার পয়েন্টের কনফিগারেশনের জন্য সেটিং দূরত্ব ০৪ মিমি নির্দিষ্ট পরিসরের মধ্যে সেট করা উচিত,যা সবচেয়ে খারাপ পরিস্থিতিতে তাপমাত্রা-প্ররোচিত দূরত্বের পরিবর্তনের বিরুদ্ধে পর্যাপ্ত মার্জিন সরবরাহ করে.
প্রশ্ন: E2E-X5ME1-Z এবং E2E-X5ME1-M1 এর মধ্যে পার্থক্য কি?
উভয়ই এম 12 এনপিএন এনও ইন্ডাক্টিভ সেন্সর যা 5 মিমি সেন্সিং দূরত্ব এবং অভিন্ন বৈদ্যুতিক স্পেসিফিকেশন সহ। Z উপসর্গটি স্ট্যান্ডার্ড সোজা ক্যাবল আউটপুট সহ প্রাক-ক্যাবলযুক্ত 2 মিটার ক্যাবল মডেলকে চিহ্নিত করে।
M1 উপসর্গটি M12 সংযোগকারী মডেলকে চিহ্নিত করে, যা সেন্সর বডিতে একটি পৃথক প্লাগ সংযোগকারী যা ক্ষেত্র-ইনস্টল করা M12 ক্যাবলের সাথে মিলিত হয়।স্থায়ী ইনস্টলেশনের জন্য Z (ক্যাবল) সংস্করণ নির্বাচন করুন যেখানে ক্যাবল রুটিং স্থির এবং সহজ; সেন্সরটি মাঠের তারের ব্যাপ্তিকে বিরক্ত না করে নিয়মিত প্রতিস্থাপনের প্রয়োজন হতে পারে এমন অ্যাপ্লিকেশনগুলির জন্য M1 (সংযোজক) সংস্করণটি বেছে নিন।
প্রশ্ন ২ঃ আউটপুট টাইপ NPN, এটি পিএলসি ওয়্যারিংকে কীভাবে প্রভাবিত করে?
এনপিএন (ডুবে যাওয়া) আউটপুট মানে যখন আউটপুট সক্রিয় থাকে তখন সেন্সর সংযুক্ত লোডের মাধ্যমে বর্তমানকে সাধারণে ডুবে যায়। সঠিক তারেরঃপিএলসি ইনপুট সেন্সর এর আউটপুট তারের (সাধারণত কালো মান 3-ডায়ার রঙ কোড) এবং ইতিবাচক সরবরাহের মধ্যে সংযুক্ত করা হয়, সাধারণ তারের সাথে নেতিবাচক সরবরাহ।
পিএলসি ইনপুট কার্ডটি এনপিএন-সামঞ্জস্যপূর্ণ হতে হবে, যা নিমজ্জন সংকেত গ্রহণের জন্য ডিজাইন করা হয়েছে। শুধুমাত্র পিএনপি ইনপুট কার্ডগুলির জন্য একটি পিএনপি-আউটপুট সেন্সর ভেরিয়েন্ট (E2E-X5ME2-Z বা সমতুল্য) প্রয়োজন;একটি এনপিএন সেন্সরকে কেবলমাত্র পিএনপি-ইনপুটের সাথে সংযুক্ত করার ফলে কোনও আউটপুট প্রতিক্রিয়া হয় না.
প্রশ্ন ৩ঃ শর্ট সার্কিট সুরক্ষা ∙ এর মানে কি আমার আউটপুট ফিউজের প্রয়োজন নেই?
E2E এর শর্ট সার্কিট সুরক্ষা মানে সেন্সরটি ইনস্টলেশনের সময় স্থায়ীভাবে ক্ষতিগ্রস্ত না হয়ে সাধারণ বা সরবরাহের জন্য আউটপুট তারের একটি সংক্ষিপ্ত সরাসরি সংক্ষিপ্ত সময় বেঁচে থাকে।এটি সামগ্রিক সার্কিট ডিজাইনে উপযুক্ত ওভারকরেন্ট সুরক্ষার বিকল্প নয়.
একাধিক লোড চালিত ইনস্টলেশনের জন্য অথবা যেখানে সরবরাহ লুপে একই সার্কিট ভাগ করে নেওয়া অন্যান্য সেন্সর রয়েছে,বহিরাগত ফিউজিং বা বর্তমান সীমাবদ্ধতা সার্কিট নকশা উপযুক্ত এখনও ভাল অভ্যাস.
প্রশ্ন 4: সেন্সিং দূরত্ব 5 মিমি √ আমি আসলে সনাক্তকরণের ফাঁকটি কী সেট করা উচিত?
সেটিং দূরত্ব হল ০ ০৪ মিমি। এটি সেই পরিসীমা যেখানে সেন্সর নির্ভরযোগ্যভাবে চালু হয় ০৮% ৫ মিমি নামমাত্র সেন্সিং দূরত্ব।প্রকৃত ফাঁক 2 ¢ 3 মিমি (60% নামমাত্র) এ সেট করা তাপমাত্রা প্রভাব বিরুদ্ধে মার্জিন প্রদান করে, লক্ষ্য পৃষ্ঠের পরিবর্তন, এবং সময়ের সাথে সাথে সামান্য কম্পন বা যান্ত্রিক পরিধান।
একটি সেন্সর যা ঠিক ৪ মিমি (সেটিং রেঞ্জের সীমা) এ সেট করা থাকে, সেটি স্থিতিশীলতার সীমানার কাছাকাছি কাজ করে এবং প্রতিকূল অবস্থার মধ্যে মাঝে মাঝে স্যুইচিং প্রদর্শন করতে পারে।
Q5: E2E-X5ME1-Z কোন ধাতু সনাক্ত করে এবং উপাদান টাইপ সনাক্তকরণ দূরত্ব প্রভাবিত করে?
সেন্সরটি সমস্ত বৈদ্যুতিকভাবে পরিবাহী ধাতু সনাক্ত করে। স্ট্যান্ডার্ড লোহা / হালকা ইস্পাতের জন্য (নামক লক্ষ্য উপাদান), সেন্সিং দূরত্ব 5 মিমি। স্টেইনলেস স্টিলের জন্য,কার্যকরী দূরত্ব সাধারণত ৩ ০৪ মিমিঅ্যালুমিনিয়াম এবং ব্রোঞ্জ প্রায় ২ মিমি কার্যকর দূরত্ব তৈরি করে।
তামা সবচেয়ে কম সাড়া দেয়, সাধারণত 1.5 মিমি বা তার কম।ইনস্টলেশন শর্তাবলী যখন লক্ষ্যমাত্রা স্ট্যান্ডার্ড লোহা নয় সবসময় নির্দিষ্ট লক্ষ্য উপাদান সঙ্গে প্রকৃত সুইচিং পয়েন্ট পরিমাপ.
