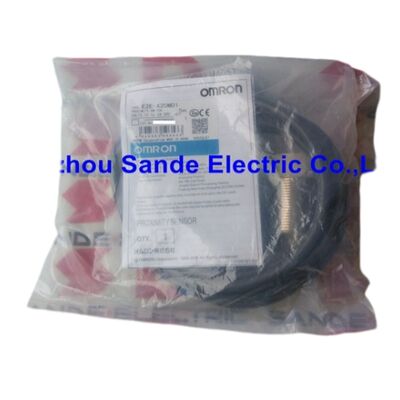

ওম্রন প্রক্সিমিটি সেন্সর সুইচ E2E-X2OMD1 E2EX2OMD1 E2E-X2OMD1 E2EX2OMD1

ওম্রন E2E-X20MD1∙ ইন্ডাক্টিভ প্রক্সিমিটি সেন্সর ∙ M30 Unshielded, 20mm NO, DC 2-Wire, 10 ∙30VDC, 100Hz, ডুয়াল LED, IP67, তেল প্রতিরোধী ক্যাবল

সংক্ষিপ্ত বিবরণ

দ্যওম্রন E2E-X20MD1এটি E2E সিরিজের M30 আনশিল্ড লাইনের দীর্ঘতম পরিসীমা স্ট্যান্ডার্ড মডেল, যা একটি M30 শরীর থেকে 20 মিমি ইন্ডাক্টিভ সেন্সিং দূরত্ব সরবরাহ করে যা DC 2-wire স্বাভাবিকভাবে খোলা আউটপুট সহ।

বিশ মিলিমিটার একটি স্বতঃস্ফূর্ত সংখ্যা নয়, এটি স্ট্যান্ডার্ড এম৩০ ফরম্যাটে একটি অ-প্রতিরক্ষামূলক ইন্ডাক্টিভ সেন্সরের জন্য ব্যবহারিক সর্বোচ্চ।অভ্যন্তরীণ ঢালাইয়ের সীমাবদ্ধতা ছাড়াই দোলন ক্ষেত্রের ভলিউম সর্বাধিক করে অর্জন করা.

একটি ছোট পরিসরের এম১৮ বা এম১২ ডিভাইসের পরিবর্তে ২০ মিমি সেন্সর নির্বাচন করার পিছনে যুক্তি সাধারণত তিনটি ইনস্টলেশন বাস্তবতার মধ্যে একটিতে আসেঃমেশিনের সহনশীলতা জমা হওয়ার কারণে লক্ষ্যমাত্রাটি একটি সংক্ষিপ্ত ফাঁকের মধ্যে নির্ভরযোগ্যভাবে স্থাপন করা যায় নাটার্গেট পৃষ্ঠটি অনিয়মিত (ঢালাই পৃষ্ঠ, রুক্ষ ছাঁচনির্মাণ, স্ট্যাম্প করা প্রান্ত) এবং এটি প্রদর্শিত দূরত্বের মধ্যে পরিবর্তিত হতে পারে;অথবা সেন্সরটি একটি চলমান লক্ষ্য থেকে একটি নির্দিষ্ট দূরত্বে মাউন্ট করা আবশ্যক যা মেশিনের চক্রের সময় দোল বা দোল করেতিনটি ক্ষেত্রে, E2E-X20MD1 এর 16mm সেটিং দূরত্ব ব্যর্থতা সনাক্ত ছাড়া বৈচিত্র্য accommodate করার জন্য একটি যথেষ্ট প্রশস্ত স্থিতিশীল সনাক্তকরণ জোন প্রদান করে।

একটি M30 unshielded সেন্সর হচ্ছে, ইনস্টলেশন পরিচিত nonflush মাউন্ট প্রোটোকল প্রয়োজনঃ সেন্সর মুখ তার মাউন্ট গর্ত থেকে protrude করতে হবে,এর চারপাশের ধাতব কাঠামোটি সক্রিয় সেন্সিং জোনের পিছনে বসে আছে.

এটি হল সেই সমঝোতা যা একটি এম৩০ হাউজিং থেকে ২০ মিমি অর্জনযোগ্য করে তোলে।যা সেন্সর টিপের চারপাশে ধাতব মুক্ত অঞ্চল দাবি করে কিন্তু একই শরীরের আকারের ফ্লাশ-মাউন্ট করা সুরক্ষিত সেন্সরগুলির সাথে মেলে না.

মূল বৈশিষ্ট্যাবলী

২০ মিলিমিটার সেন্সর ০ এম৩০ আনস্ক্রিলড সিলিং

Omron এর M30 E2E লাইনে বিক্ষিপ্ত থেকে অ-বিক্ষিপ্ত নির্মাণের অগ্রগতি ধারাবাহিকঃ বিক্ষিপ্ত M30 10 মিমি সেন্সিং দূরত্ব অর্জন করে (E2E-X10D1);অনির্দিষ্ট ভেরিয়েন্ট এটিকে 20 মিমি (E2E-X20MD1) এ দ্বিগুণ করে.

The unshielded field's extended range is the result of allowing the oscillator coil to radiate its field in all directions rather than confining it to a forward cone — the total available field energy reaches the target at greater distances, কিন্তু ক্ষেত্রটি পাশের দিকেও প্রসারিত হয়, যার জন্য ইনস্টলেশনের প্রয়োজন হয় সেন্সরটিকে পাশের ধাতু থেকে বিচ্ছিন্ন করা।

স্ট্যান্ডার্ড 54 × 54 × 1 মিমি লোহার পরীক্ষার প্লেটের জন্য, 20 মিমি দূরত্বটি অক্ষীয়ভাবে পরিমাপ করা হয়, প্লেটটি সেন্সর পৃষ্ঠের দিকে সোজা এগিয়ে আসে।অধিকাংশ মেশিন লক্ষ্যবস্তু একটি নির্দিষ্ট কোণ থেকে পদ্ধতির এবং সেন্সর একটি ধ্রুবক এলাকা উপস্থাপন.

যদি লক্ষ্যমাত্রা 54 × 54 মিমি এর চেয়ে উল্লেখযোগ্যভাবে ছোট হয়, তাহলে কার্যকরী সনাক্তকরণ দূরত্ব সমানুপাতিকভাবে হ্রাস করা হয়।

স্ট্যান্ডার্ড প্লেটের চেয়ে বড় টার্গেটগুলি 20 মিমি নামমাত্রের বাইরে সেন্সিং দূরত্বকে উল্লেখযোগ্যভাবে প্রসারিত করে না, কারণ ক্ষেত্রের জ্যামিতি টার্গেট অঞ্চল নির্বিশেষে সর্বাধিক সনাক্তযোগ্য পরিসীমা সীমাবদ্ধ করে।

১০০ হার্জ রেসপন্স বড় ফরম্যাটের সেন্সিংয়ের জন্য উপযুক্ত

E2E-X20MD1 এর 100Hz সুইচিং ফ্রিকোয়েন্সি ছোট E2E মডেলের তুলনায় কম এবং সেন্সরের বৃহত্তর দোলক সার্কিটের সাথে সরাসরি সম্পর্কিত।

M30 এর শরীরের আকারে 20mm সেন্সর ক্ষেত্রের সাথে, the oscillator operates at lower frequencies to support the larger coil geometry — higher-frequency oscillation in a large coil produces field characteristics that reduce sensing range rather than improving it.

একশ হার্টজ প্রতি সেকেন্ডে 100 সনাক্তকরণ চক্র সরবরাহ করে ‡ কার্যত সমস্ত উপস্থিতি / অনুপস্থিতি অ্যাপ্লিকেশনগুলির জন্য পর্যাপ্ত যেখানে লক্ষ্যমাত্রাটি মাঝারি শিল্প গতিতে চলমান একটি বড় মেশিনের উপাদান।

একমাত্র অ্যাপ্লিকেশন যেখানে 100Hz কম হতে পারে তা হল একটি স্থির সেন্সর পয়েন্ট দ্রুত অতিক্রম করে বড় লক্ষ্যগুলির উচ্চ গতির গণনা,যেমন উচ্চ-গতির ভরাট লাইনের বোতল বা উচ্চ-গতির কনভেয়রগুলিতে এমন বস্তু যা স্পেসিংয়ে প্রতি সেকেন্ডে 50 এর বেশি হারে সনাক্ত করা প্রয়োজন.

এই ধরনের অ্যাপ্লিকেশনের জন্য, সেন্সর নির্বাচন করার আগে 100Hz সীমাটি প্রয়োজনীয় সনাক্তকরণের হারের সাথে সামঞ্জস্যপূর্ণ কিনা তা মূল্যায়ন করুন।

বড় স্ট্যান্ডার্ড টার্গেট এরিয়া এবং নন-ফেরোস সংশোধন

৫৪ × ৫৪ মিমি স্ট্যান্ডার্ড পরীক্ষার লক্ষ্যমাত্রার আকার নিশ্চিত করা হয়েছে যে পরীক্ষার সময় বৈশিষ্ট্যযুক্ত সেন্সিং ফিল্ডটি সম্পূর্ণরূপে আলোকিত হয়, যা অ-বিকৃত M30 কয়েলটির প্রশস্ত ক্ষেত্রের জ্যামিতির ফলস্বরূপ।

৫৪ মিমি বর্গক্ষেত্রের চেয়ে ছোট বাস্তব বিশ্বের লক্ষ্যগুলির জন্য, থাম্বের নিয়মটি হ'ল কার্যকর পরিসীমা লক্ষ্যবস্তু ক্ষেত্রের অনুপাতের বর্গমূলের সাথে প্রায় স্কেল করে।একটি 27 × 27 মিমি লক্ষ্যমাত্রা (স্ট্যান্ডার্ড এলাকার এক চতুর্থাংশ) প্রায় অর্ধেক নামমাত্র পরিসীমা তৈরি করে.

নন-ফেরো টার্গেটের জন্যঃ অ্যালুমিনিয়াম প্রায় 0.3 ′′ 0.4 × আয়রন পরিসীমা (6 ′′ 8 মিমি), ব্রোঞ্জ প্রায় 0.4 ′′ 0.5 × (8 ′′ 10 মিমি), স্টেইনলেস স্টিল 0.6 ′′ 0.75 × (12 ′′ 15 মিমি) ।

এইগুলি মানক পরীক্ষার মাত্রার ফ্ল্যাট প্লেট লক্ষ্যগুলির আনুমানিক; প্রকৃত মানগুলি খাদ, লক্ষ্য বেধ এবং পদ্ধতির জ্যামিতির উপর নির্ভর করে।যান্ত্রিক নকশা প্রতিশ্রুতি আগে সর্বদা পরিকল্পনা ইনস্টলেশনের নির্দিষ্ট লক্ষ্য সঙ্গে পরীক্ষামূলকভাবে সুইচিং দূরত্ব নিশ্চিত করুন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ E2E-X20MD1 সেন্সর টিপের চারপাশে প্রয়োজনীয় ধাতব মুক্ত অঞ্চলটি কী?

ওম্রন E2E ইনস্টলেশন গাইডের মধ্যে unshielded M30 সেন্সর জন্য ধাতু মুক্ত জোন নির্দিষ্ট করে। সেন্সর তার মাউন্ট খাঁজ থেকে protrude করা আবশ্যক,যার মাউন্ট করা ধাতব মুখটি সেন্সর মুখ থেকে প্রতিপাশে কমপক্ষে একটি শরীরের ব্যাসার্ধ (30 মিমি) দ্বারা পিছনে থাকে.

মনিটরিং প্লেটের মধ্য দিয়ে গর্তটি হাউজিং ব্যাসার্ধ অতিক্রম করা উচিত নয় এবং সেন্সর পিনের নির্দিষ্ট অঞ্চলে কোনও ধাতব উপাদান থাকা উচিত নয়।

এই অঞ্চলটি লঙ্ঘন করলে সেন্সিং দূরত্ব কমিয়ে আনা হয় এবং সেন্সরটি লক্ষ্যবস্তুর পরিবর্তে আশেপাশের ধাতব কাজগুলি সনাক্ত করতে পারে।

প্রশ্ন ২: ১০০ হার্জ এ, লক্ষ্যবস্তু সেন্সর ক্ষেত্রের মধ্য দিয়ে কত দ্রুত যেতে পারে এবং এখনও নির্ভরযোগ্যভাবে সনাক্ত করা যায়?

100Hz এ, একটি সনাক্তকরণ চক্র 10ms সময় নেয়। নির্ভরযোগ্য সনাক্তকরণের জন্য লক্ষ্যটি অন্তত একটি সম্পূর্ণ চক্রের জন্য সনাক্তকরণ ক্ষেত্রে প্রবেশ করতে হবে এবং থাকতে হবে 10ms। 1 মি / সেকেন্ডের লক্ষ্যবস্তু গতিতে,একটি লক্ষ্যমাত্রা 10 মিমি জোন দখল করে 10 মিমি, শুধু ন্যূনতম পূরণ।

উচ্চতর গতিতে বা ছোট লক্ষ্যমাত্রায়, সক্রিয় ক্ষেত্রের মধ্য দিয়ে ট্রানজিট সময় এক চক্রের চেয়ে কম হতে পারে, যার ফলে মিসড সনাক্তকরণ হতে পারে।

ট্রানজিট সময় গণনা করুন = ভ্রমণের দিকের লক্ষ্য দৈর্ঘ্য ÷ অ্যাক্সেস গতি, এবং নিশ্চিত করুন যে এটি একটি নিরাপত্তা মার্জিনের সাথে 10ms অতিক্রম করে।

প্রশ্ন 3: E2E-X20MD1 কি শূন্য গতি বা স্ট্যান্ডিং ডিটেক্টর হিসাবে ব্যবহার করা যেতে পারে?

হ্যাঁ, সেন্সরটি স্ট্যাটিকভাবে একটি বড় লোহার লক্ষ্যবস্তুর উপস্থিতি বা অনুপস্থিতি সনাক্ত করে। এটি কাজ করার জন্য লক্ষ্যবস্তুর গতির প্রয়োজন নেই।

শূন্য গতির সনাক্তকরণের জন্য, সেন্সরটি ঘূর্ণনশীল শ্যাফ্ট বা চলমান উপাদানটিতে মাউন্ট করা একটি লক্ষ্য সনাক্ত করতে অবস্থিত।

যখন গতি বন্ধ হয়ে যায়, লক্ষ্যবস্তু হয় সেন্সর ফিল্ডে থাকে (যদি সনাক্তকরণ অঞ্চলে থামানো হয়) অথবা এটি থেকে বেরিয়ে আসে।কন্ট্রোল লজিক ইনস্টলেশনের জ্যামিতির উপর নির্ভর করে নির্ধারণ করে যে কোন অবস্থা "স্ট্যান্ডিং" প্রতিনিধিত্ব করে.

প্রশ্ন ৪ঃ E2E-X20MD1 কি প্রাক-ক্যাবলযুক্ত তারের পরিবর্তে সংযোগকারী সমাপ্তির সাথে পাওয়া যায়?

হ্যাঁ, E2E-X20MD1-M1G একই সেন্সরের M12 IEC সংযোগকারী সংস্করণ,এমন ইনস্টলেশনের জন্য একটি ক্ষেত্র-বিচ্ছিন্নযোগ্য ইন্টারফেস সরবরাহ করা যেখানে ক্যাবল বিচ্ছিন্নতা ছাড়াই সেন্সর প্রতিস্থাপন পছন্দ করা হয়. E2E-X20MD1-M1 হ'ল স্ট্যান্ডার্ড (নন-আইইসি) পিন বিন্যাস সহ এম 12 সংযোগকারী সংস্করণ।

সমস্ত ভেরিয়েন্টের একই রকম সেন্সিং স্পেসিফিকেশন রয়েছে; সংযোগ পদ্ধতিটি একমাত্র পার্থক্য।

প্রশ্ন ৫: লক্ষ্যবস্তু যদি সোজা না হয়ে কোণে কাছে আসে, তাহলে E2E-X20MD1 কিভাবে লাগানো উচিত?

অক্ষীয় পদ্ধতির (লক্ষ্য সরাসরি সেন্সরিং মুখ থেকে সরে যায়) নামমাত্র 20 মিমি দূরত্ব তৈরি করে।

সেন্সর পৃষ্ঠের সাথে সমান্তরালভাবে চলমান লক্ষ্যবস্তুঅথবা একটি বাঁকা পথে ফলস্বরূপ একটি সংক্ষিপ্ত কার্যকর সুইচিং দূরত্ব কারণ লক্ষ্য একটি কোণে ক্ষেত্রের সবচেয়ে শক্তিশালী জোন প্রবেশ এবং প্রস্থান.

কনভেয়র স্টাইলের অ্যাপ্লিকেশনের জন্য যেখানে একটি লক্ষ্য পাশের মাউন্ট করা সেন্সরের সামনে দিয়ে যায়, সুইচিং দূরত্বটি উপস্থিতির কোণ এবং লক্ষ্যমাত্রার মাত্রার উপর নির্ভর করে।

প্রকৃত লক্ষ্য এবং গতির প্রোফাইলের সাথে পরীক্ষামূলক পরীক্ষাটি নন-অক্সিয়াল ইনস্টলেশনে কার্যকর সুইচিং অবস্থান নির্ধারণের সবচেয়ে নির্ভরযোগ্য উপায়।
