ওম্রন প্রক্সিমিটি সেন্সর সুইচ E2EQ-X7D1-M1GJ E2EQX7D1M1GJ

Omron E2EQ-X7D1-M1GJ | স্প্যাটার-প্রতিরোধী ইন্ডাকটিভ প্রক্সিমিটি সেন্সর — M18 ফ্লুরোরেসিন কোটিং, 7mm NO, DC 2-তার, 500Hz, IP67, M12 পিগটেল কানেক্টর

ওভারভিউ

দ্য Omron E2EQ-X7D1-M1GJ একটি স্প্যাটার-প্রতিরোধী ইন্ডাকটিভ প্রক্সিমিটি সেন্সর — স্ট্যান্ডার্ড M18 E2E ডিজাইনের E2EQ সিরিজের একটি ভ্যারিয়েন্ট, যা সেন্সিং সারফেস এবং হাউজিং ফেসে প্রয়োগ করা ফ্লুরোরেসিন কোটিং দ্বারা আলাদা। এই কোটিংই এই সেন্সরের অস্তিত্বের কারণ।

রোবোটিক এবং ম্যানুয়াল আর্ক ওয়েল্ডিং অ্যাপ্লিকেশনগুলিতে, ওয়েল্ড পুল থেকে ছিটকে আসা গরম ধাতব ফোঁটাগুলি আর্ক থেকে কয়েক মিটারের মধ্যে সবকিছুতে পড়ে: ফিক্সচার, টুলিং, ওয়্যারিং এবং সেন্সর। একটি সাধারণ সেন্সরে যার ব্রাস বা স্টেইনলেস স্টিলের ফেস থাকে, এই ফোঁটাগুলি ঠান্ডা হয়ে জমে যায় এবং সারফেসে লেগে যায়।

একবার জমা হওয়া স্প্যাটারের স্তর যথেষ্ট পুরু হয়ে গেলে, এটি সেন্সরের ইলেক্ট্রোম্যাগনেটিক ফিল্ডকে ব্যাহত করে এবং সনাক্তকরণে ব্যর্থতা ঘটায় — অথবা স্প্যাটার অপসারণ প্রক্রিয়া সেন্সিং সারফেসকে স্ক্র্যাচ করে এবং গ্যাপ পরিবর্তন করে। ফ্লুরোরেসিন-কোটেড সারফেসে, জমাট বাঁধা ফোঁটাগুলি কোনও গ্রিপ খুঁজে পায় না।

কোটিংয়ের নন-স্টিক বৈশিষ্ট্য স্প্যাটারকে পরিষ্কারভাবে মুছে ফেলতে বা ট্যাপ করে সরিয়ে ফেলতে দেয়, অন্তর্নিহিত সারফেস অক্ষত থাকে এবং সনাক্তকরণ কর্মক্ষমতা অপরিবর্তিত থাকে।

সেন্সরটি M18 7mm শিল্ডেড কনফিগারেশনের জন্য সমস্ত স্ট্যান্ডার্ড E2E স্পেসিফিকেশন বহন করে: DC 2-তার NO আউটপুট, 10–30V অপারেটিং রেঞ্জ, 500Hz সুইচিং ফ্রিকোয়েন্সি, ডুয়াল LED ইন্ডিকেটর এবং IP67 অয়েল-প্রুফ সিলিং।

M12 পিগটেল কানেক্টর সহ 0.3m পিগটেল হল সংযোগ ফরম্যাট যা সেন্সরটিকে মেশিনের ওয়্যারিং প্রবেশ না করেই প্রতিস্থাপন করতে দেয় — পিগটেল প্রান্তে M12 ডিসকানেক্ট করুন, প্রতিস্থাপনটি মাউন্টিং হোলে থ্রেড করুন, পুনরায় সংযোগ করুন, কাজ শেষ।

ওয়েল্ডিং সেলগুলিতে যেখানে সেন্সরগুলি স্প্যাটার জমা হওয়ার কারণে একটি নির্দিষ্ট সময়সূচী অনুযায়ী নষ্ট হয়ে যায় এবং প্রতিস্থাপনের গতি সেল আপটাইমকে প্রভাবিত করে, এই কানেক্টর ব্যবস্থা একটি ব্যবহারিক রক্ষণাবেক্ষণ বৈশিষ্ট্য।

মূল স্পেসিফিকেশন

ফ্লুরোরেসিন কোটিং — উপাদানে স্প্যাটার সমস্যার সমাধান

আর্ক ওয়েল্ডিং ওয়েল্ড পুল থেকে গলিত ধাতু বের হওয়ার সময় স্প্যাটার তৈরি করে — আর্ক অস্থিরতা, ভুল তারের ফিড গতি বা বেস মেটালের রাসায়নিক গঠনের ফলাফল। অপ্টিমাইজড ওয়েল্ডিং প্রক্রিয়াতেও কিছু স্প্যাটার উৎপাদন অনিবার্য।

মেশিন ডিজাইনারদের জন্য প্রশ্ন হল স্প্যাটার সেন্সরে পড়বে কিনা, বরং যখন এটি ঘটবে তখন কী হবে।

ফ্লুরোরেসিন পলিমারগুলির (রাসায়নিকভাবে PTFE-এর মতো) পৃষ্ঠের শক্তি এত কম যে গলিত ধাতুর ফোঁটাগুলি পৃষ্ঠকে ভেজাতে পারে না — সেগুলি আসে, ঠান্ডা হয় এবং ধাতব বা যান্ত্রিক বন্ধন তৈরি না করেই কোটিংয়ের উপর বসে থাকে। ফলাফল হল স্প্যাটার যা জমে থাকার পরিবর্তে ব্রাশ করে সরানো যায়।

Omron-এর E2EQ সিরিজ এই কোটিংটি সেন্সিং ফেস এবং সেন্সর বডির নোজে প্রয়োগ করে — যে অঞ্চলগুলি ওয়েল্ড জোনের মুখোমুখি হয় এবং ওয়েল্ডিং চক্রের সময় সর্বোচ্চ ফোঁটা প্রবাহ পায়।

ওয়েল্ডিং পরিবেশে স্ট্যান্ডার্ড প্রক্সিমিটি সেন্সরগুলির সাধারণত নির্ভরযোগ্য সনাক্তকরণ বজায় রাখার জন্য দৈনিক বা শিফট-বাই-শিফট স্প্যাটার অপসারণের প্রয়োজন হয়। E2EQ-X7D1-M1GJ এই ব্যবধানকে উল্লেখযোগ্যভাবে প্রসারিত করে, রক্ষণাবেক্ষণের বোঝা এবং পরিষ্কার করার সময় সেন্সিং ফেস ক্ষতির ঝুঁকি উভয়ই হ্রাস করে।

এটি সেন্সরটিকে ভারী অবিচ্ছিন্ন স্প্যাটার জমা হওয়া থেকে অনাক্রম্য করে না — অত্যন্ত স্প্যাটার-ইনটেনসিভ প্রক্রিয়াগুলিতে, নিয়মিত হালকা পরিষ্কার করা এখনও ভাল অভ্যাস — তবে অ-কোটেড বিকল্পগুলির তুলনায় প্রচেষ্টা নাটকীয়ভাবে হ্রাস পায়।

M12 পিগটেল সংযোগ — ওয়েল্ডিং সেলগুলিতে দ্রুত প্রতিস্থাপন

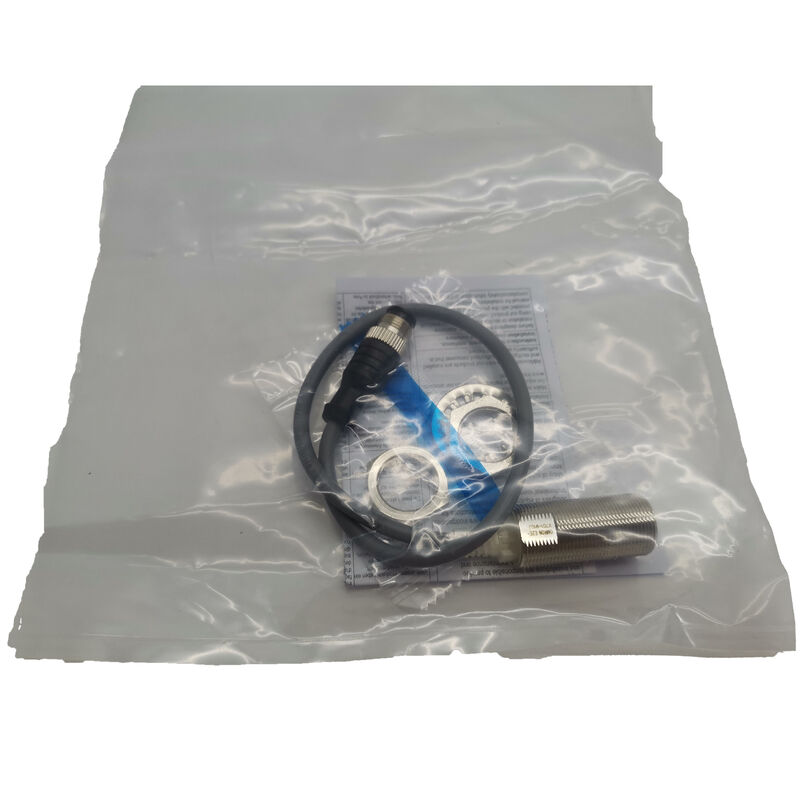

0.3মি পিগটেল কেবল সেন্সর বডি থেকে বের হয় এবং একটি M12 IEC-অ্যারেঞ্জড ফিল্ড কানেক্টরে শেষ হয়। মেশিনে, একটি ম্যাচিং M12 কেবল কন্ট্রোল প্যানেল বা জংশন বক্স থেকে চলে এবং এই কানেক্টরে প্লাগ করে।

সেন্সর ইনস্টলেশনটিতে সেন্সরটিকে তার মাউন্টিং হোলে থ্রেড করা, M12 নাট দিয়ে লক করা এবং M12 কানেক্টর মেলানো অন্তর্ভুক্ত — একটি দুই মিনিটের অপারেশন যা একজন রক্ষণাবেক্ষণ টেকনিশিয়ান বৈদ্যুতিক সরঞ্জাম বা প্যানেল অ্যাক্সেস ছাড়াই সম্পাদন করতে পারে।

যখন সেন্সরটি অবশেষে প্রতিস্থাপনের প্রয়োজন হয়, তখন প্রক্রিয়াটি একই দুই মিনিটে বিপরীত হয়।

স্থির মেশিন কেবল জায়গায় থাকে; শুধুমাত্র সেন্সর পিগটেল ইউনিট বিনিময় করা হয়।

এটি স্বয়ংক্রিয় ওয়েল্ডিং সেলগুলিতে গুরুত্বপূর্ণ যেখানে শিফট পরিবর্তনের সময় একটি ব্যর্থ সেন্সর প্রতিস্থাপন লক্ষ্য থাকে, এবং যেখানে একটি লক করা বৈদ্যুতিক ঘেরের ভিতরে টার্মিনাল স্ট্রিপগুলিতে অ্যাক্সেস করা একটি উৎপাদন উইন্ডোতে সম্ভব নয়।

ওয়েল্ডিং পরিবেশে ডুয়াল LED ইন্ডিকেটর

E2EQ-X7D1-M1GJ-এর লাল আউটপুট LED এবং সবুজ সেটিং-রেঞ্জ LED অন্যান্য ডুয়াল-ইন্ডিকেটর E2E সেন্সরগুলির মতো একই কমিশনিং এবং অপারেশনাল নিশ্চিতকরণ প্রদান করে।

ওয়েল্ডিং সেল পরিবেশে, যেখানে সেন্সরটি সাধারণত ওয়েল্ড ফিক্সচারের কাছাকাছি মাউন্ট করা হয়, LED দৃশ্যমানতা একজন টেকনিশিয়ানকে সেল প্রবেশ না করে বা পিএলসি ডায়াগনস্টিক স্ক্রিন পরীক্ষা না করেই সেন্সরটি সঠিকভাবে সনাক্ত করছে কিনা তা নিশ্চিত করতে দেয়। লাল LED-এর অন/অফ অবস্থা প্রতিটি ফিক্সচার ক্লোজ এবং ওপেন সাইকেলের প্রতিফলন করে; সাইকেলের প্রত্যাশিত পয়েন্টে একটি অনুপস্থিত ফ্ল্যাশ সনাক্তকরণ সমস্যা নির্দেশ করে যখন সেল এখনও চলছে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: ফ্লুরোরেসিন কোটিং সেন্সরের সেন্সিং দূরত্বকে কীভাবে প্রভাবিত করে?

ফ্লুরোরেসিন কোটিং সেন্সিং ফেসের উপর একটি পাতলা স্তর হিসাবে প্রয়োগ করা হয় — এর পুরুত্ব 7mm নামমাত্র সেন্সিং দূরত্বকে পরিমাপযোগ্যভাবে পরিবর্তন করে না।

ইন্ডাকটিভ সেন্সিং সার্কিট দ্বারা ব্যবহৃত ফ্রিকোয়েন্সিগুলিতে কোটিংটি বৈদ্যুতিকভাবে স্বচ্ছ, তাই টার্গেট সনাক্তকরণ কর্মক্ষমতা আনকোটেড E2E-X7D1 ভ্যারিয়েন্টের সাথে অভিন্ন।

0–5.6 মিমি সেটিং দূরত্ব বৈধ ইনস্টলেশন রেঞ্জ হিসাবে থাকে। স্ট্যান্ডার্ড E2E-এর জন্য E2EQ প্রতিস্থাপন করার সময় সেন্সিং গ্যাপে কোনও সমন্বয়ের প্রয়োজন হয় না।

প্রশ্ন ২: স্প্যাটার জমা হওয়া কি E2EQ-X7D1-M1GJ-এর সেন্সিং ক্ষমতাকে সম্পূর্ণরূপে ব্লক করতে পারে?

একটি ফ্লুরোরেসিন পৃষ্ঠে জমাট বাঁধা স্প্যাটারের একটি পাতলা স্তর সেন্সিংকে উল্লেখযোগ্যভাবে প্রভাবিত করে না কারণ: (ক) ধাতব স্প্যাটার ইন্ডাকটিভ ফিল্ড পরিবাহী করে এবং এমনকি ফিল্ডকে সামান্য প্রসারিতও করতে পারে; এবং (খ) জমা হওয়া স্তরটি আলগাভাবে বন্ধ থাকে এবং চক্রের মধ্যে হালকাভাবে মুছে ফেলা যায়।

কোনও পরিষ্কার ছাড়াই অনেক চক্র ধরে খুব ভারী জমা হওয়া শেষ পর্যন্ত টার্গেটে ফিল্ড প্রবেশকে হ্রাস করতে পারে — ফিক্সচার চক্রের সময় সবুজ সেটিং-রেঞ্জ LED বন্ধ হয়ে যাওয়া বা ফ্লিকার করা একটি ব্যবহারিক সূচক যে সেন্সর ফেস পরিষ্কার করার প্রয়োজন।

প্রশ্ন ৩: E2EQ-X7D1-M1GJ-এর M12 কানেক্টর কি ওয়েল্ডিং সেল পরিবেশের জন্য রেট করা?

M12 কানেক্টরটি মেলানো হলে IP67 রেটযুক্ত। ওয়েল্ডিং সেলগুলিতে, কানেক্টরটি সরাসরি স্প্যাটার জোন থেকে দূরে স্থাপন করা উচিত — 0.3মি পিগটেল এটি সম্পন্ন করার জন্য কিছু রাউটিং দূরত্ব সরবরাহ করে।

কানেক্টর বডি সাধারণত ফ্লুরোরেসিন কোটিংযুক্ত হয় না, তাই একটি উন্মুক্ত কানেক্টরে ভারী স্প্যাটার জমা হওয়া সময়ের সাথে সাথে সিলিংয়ের অবনতি ঘটাতে পারে। পিগটেলটি এমনভাবে রুট করুন যাতে M12 কানেক্টরটি একটি শিল্ডের পিছনে বা একটি সুরক্ষিত কেবল রাউটিং চ্যানেলে সম্ভব হলে বসে।

প্রশ্ন ৪: এই সেন্সরের জন্য স্ট্যান্ডার্ড সেন্সিং অবজেক্ট কী, এবং কেন এটি M18 বডি ব্যাসের চেয়ে ছোট?

স্ট্যান্ডার্ড সেন্সিং অবজেক্ট (18 × 18 × 1মিমি লোহার প্লেট) M18 শিল্ডেড সেন্সরের কার্যকর সেন্সিং ফিল্ড এলাকার সাথে মিলানোর জন্য সংজ্ঞায়িত করা হয়েছে।

সেন্সিং ফিল্ডটি সেন্সিং ফেস থেকে একটি কোণে প্রজেক্ট করে যার কার্যকর ব্যাস নামমাত্র সেন্সিং দূরত্বে (7 মিমি) প্রায় 18 মিমি — স্ট্যান্ডার্ড টার্গেট মাত্রার সাথে মেলে। ছোট টার্গেটগুলি আনুপাতিকভাবে ছোট কার্যকর সেন্সিং দূরত্ব তৈরি করে; বড় টার্গেটগুলি রেট করা 7 মিমি-এর কাছাকাছি ফলাফল তৈরি করে।

স্ট্যান্ডার্ডের চেয়ে ছোট টার্গেটগুলির জন্য, ইনস্টলেশনে প্রকৃত সুইচিং পয়েন্ট পরীক্ষা করুন।

প্রশ্ন ৫: E2EQ-X7D1-M1GJ কি একটি বিদ্যমান ইনস্টলেশনে সরাসরি E2E-X7D1-M1GJ প্রতিস্থাপন করতে পারে?

হ্যাঁ। X7D1-M1GJ-এর E2EQ এবং E2E ভ্যারিয়েন্টগুলি একই M18 × 1মিমি বডি ডাইমেনশন, সেন্সিং দূরত্ব, DC 2-তার NO আউটপুট, M12 IEC কানেক্টর পিগটেল, 500Hz ফ্রিকোয়েন্সি এবং IP67 সুরক্ষা ভাগ করে নেয়। একমাত্র শারীরিক পার্থক্য হল E2EQ-এর ফ্লুরোরেসিন কোটিং।

একটিকে অন্যটির সাথে প্রতিস্থাপন করার সময় কোনও ওয়্যারিং, পিএলসি প্যারামিটার বা যান্ত্রিক গ্যাপ সমন্বয়ের প্রয়োজন হয় না। ওয়েল্ডিং পরিবেশে E2EQ ব্যবহার করুন; অ-ওয়েল্ডিং অ্যাপ্লিকেশনগুলিতে E2E যেখানে স্প্যাটার-প্রতিরোধী কোটিংয়ের প্রয়োজন হয় না।
