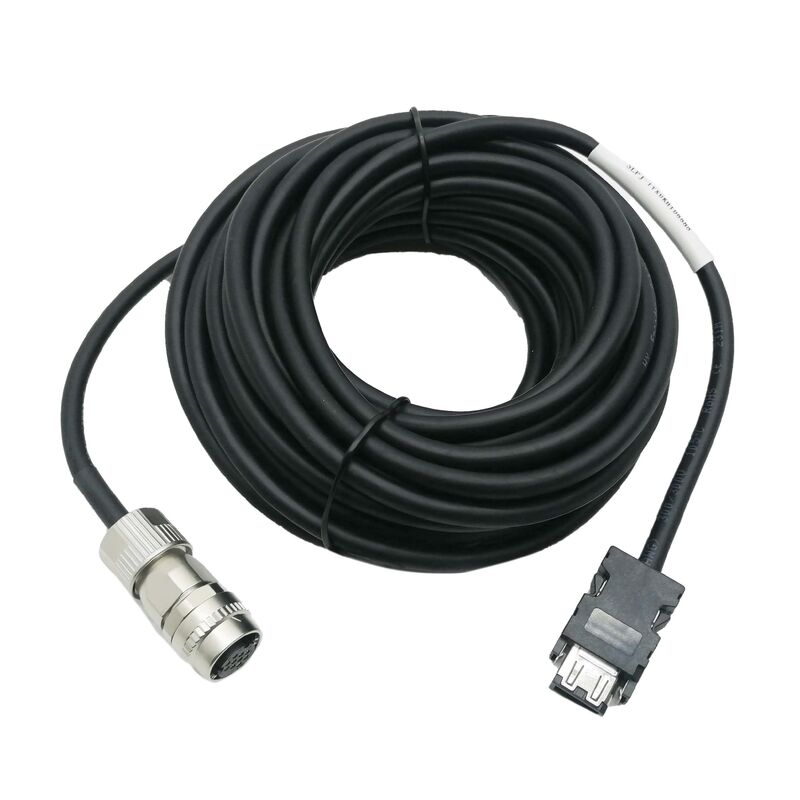

MR-JHSCBL2M-H मित्सुबिशी एन्कोडर केबल 2m MRJHSCBL2MH असली नया

Mitsubishi MR-JHSCBL2M-H | সার্ভো এনকোডার ফিডব্যাক কেবল — ২ মিটার, উচ্চ বেন্ডিং লাইফ, HC-SFS / HC-LFS / HC-UFS / HC-RFS সিরিজ, MR-J2S অ্যামপ্লিফায়ার

সংক্ষিপ্ত বিবরণ

The Mitsubishi MR-JHSCBL2M-H হল Mitsubishi-এর MELSERVO MR-J2S সিরিজের সার্ভো সিস্টেমের জন্য একটি ২-মিটার এনকোডার ফিডব্যাক কেবল।

এটি মোটরের এনকোডার থেকে পজিশন এবং স্পিড ফিডব্যাক ডেটা MR-J2S সার্ভো অ্যামপ্লিফায়ারে ফেরত পাঠায় — এটি ক্লোজড-লুপ সিগন্যাল যা প্রতিটি মুহূর্তে মোটরের শ্যাফটের অবস্থান নির্ধারণ করে।

এই কেবলটি সঠিকভাবে কাজ না করলে, সার্ভো লুপ খোলা থাকে, অ্যামপ্লিফায়ার পজিশন বা স্পিড নিয়ন্ত্রণ করতে পারে না এবং মেশিনের অ্যাক্সিস কাজ করতে পারে না।

কেবলটি উভয় প্রান্তে ফ্যাক্টরি-টার্মিনেটেড কানেক্টর সহ আসে: অ্যামপ্লিফায়ার-সাইড কানেক্টর সরাসরি MR-J2S অ্যামপ্লিফায়ারের CN2 এনকোডার ইনপুট সকেটের সাথে যুক্ত হয় এবং মোটর-সাইড কানেক্টর সামঞ্জস্যপূর্ণ HC-সিরিজ মোটরের এনকোডার কানেক্টরের সাথে যুক্ত হয়। কোনও ফিল্ড ওয়্যারিং, ক্রিম্পিং বা পিন সন্নিবেশ করার প্রয়োজন নেই — ইনস্টলেশন একটি প্লাগ-ইন পদ্ধতি।

এই ফ্যাক্টরি টার্মিনেশন কেবল সুবিধাজনক নয়। এনকোডার ফিডব্যাক সিগন্যাল কম ভোল্টেজ এবং কম কারেন্ট লেভেলে কাজ করে এবং কোনও খারাপভাবে টার্মিনেটেড সংযোগ কন্টাক্ট রেজিস্ট্যান্সের পরিবর্তন, বিরতিহীন সিগন্যাল লস বা গ্রাউন্ড নয়েজ তৈরি করে যা সার্ভো অ্যামপ্লিফায়ার এনকোডার ফল্ট হিসাবে পড়ে। Mitsubishi-এর ফ্যাক্টরি-ক্রিম্পড এবং পরীক্ষিত কানেক্টর অ্যাসেম্বলিগুলি কেবলের পথের সবচেয়ে সিগন্যাল-গুরুত্বপূর্ণ পয়েন্টগুলিতে এই ঝুঁকি দূর করে।

পার্ট নম্বরের -H প্রত্যয়টি Mitsubishi তাদের সার্ভো কেবল স্পেসিফিকেশনে প্রতিষ্ঠিত একটি নির্দিষ্ট প্রযুক্তিগত অর্থ বহন করে: এটি একটি দীর্ঘ বেন্ডিং লাইফ কনস্ট্রাকশন চিহ্নিত করে, যা -L প্রত্যয় স্ট্যান্ডার্ড বেন্ডিং লাইফ কেবল থেকে আলাদা।

MR-JHSCBL2M-H এমন ইনস্টলেশনের জন্য তৈরি করা হয়েছে যেখানে কেবলটি বারবার বাঁকানো হয় — কেবল ক্যারিয়ার (এনার্জি চেইন), চলমান স্যাডল, রোবট আর্ম এবং অনুরূপ ডাইনামিক অ্যাপ্লিকেশন যেখানে কেবলটি মেশিনের অপারেটিং লাইফ জুড়ে বারবার বাঁকানো হয়।

একটি ডাইনামিক অ্যাপ্লিকেশনে ব্যবহৃত একটি স্ট্যান্ডার্ড -L কেবল সময়ের সাথে সাথে ফ্লেক্স পয়েন্টে অভ্যন্তরীণ কন্ডাক্টর ক্লান্তি ফ্র্যাকচার তৈরি করবে, যা বিরতিহীন এনকোডার ফল্টের মতো সমস্যা তৈরি করবে যা নির্ণয় করা কঠিন কারণ কেবলটি বাইরে থেকে অক্ষত দেখা যায়।

কেবলটির স্ট্র্যান্ডিং কনস্ট্রাকশন, ইনসুলেশন উপাদান এবং জ্যাকেট কম্পাউন্ড সবই এই ক্লান্তি প্রক্রিয়া প্রতিরোধ করার জন্য নির্দিষ্ট করা হয়েছে যাতে ক্রমাগত বাঁকানোর অধীনে একটি উল্লেখযোগ্যভাবে দীর্ঘ পরিষেবা জীবন পাওয়া যায়।

কেবলটি HC-SFS, HC-LFS, HC-UFS, এবং HC-RFS মোটর সিরিজের সাথে সামঞ্জস্যপূর্ণ — Mitsubishi-এর MELSERVO মোটর লাইনাপের মাঝারি থেকে বড় ফ্রেমের মোটর — সেইসাথে ২০০০r/min HA-LFS সিরিজের সাথেও।

এই মোটরগুলি একই এনকোডার কানেক্টর পিনআউট ব্যবহার করে, যা MR-JHSCBL2M-H কে সামঞ্জস্যপূর্ণ মোটর রেঞ্জের জুড়ে মোটর ফ্রেমের আকার অনুসারে ভ্যারিয়েন্ট নির্বাচন ছাড়াই কাজ করতে দেয়।

একটি পৃথক কেবল পরিবার (MR-JCCBL সিরিজ) ছোট HC-KFS এবং HC-MFS মোটরগুলির জন্য কাজ করে, যা একটি ভিন্ন মোটর-এন্ড কানেক্টর ফরম্যাট ব্যবহার করে।

মূল স্পেসিফিকেশন

দীর্ঘ বেন্ডিং লাইফ (-H) — কনস্ট্রাকশনের পার্থক্য

-H এবং -L বেন্ডিং লাইফের মধ্যে পার্থক্য একটি উপাদান প্রকৌশলগত পার্থক্য, কোনও বিপণন শ্রেণীবিভাগ নয়। Mitsubishi দীর্ঘ বেন্ডিং লাইফ রেটিং অর্জন করে বেশ কয়েকটি ডিজাইন পছন্দের মাধ্যমে যা কেবলের ক্রস-সেকশন জুড়ে একই সাথে প্রয়োগ করা হয়।

কন্ডাক্টর স্ট্র্যান্ডিং স্ট্যান্ডার্ড ফ্লেক্স কেবলগুলির চেয়ে সূক্ষ্ম তারের স্ট্র্যান্ড ব্যবহার করে — ছোট ব্যাসের তারের বেশি স্ট্র্যান্ড, যা যান্ত্রিক চাপকে বৃহত্তর সংখ্যক কন্ডাক্টর উপাদানের উপর বিতরণ করে।

যখন একটি কেবল বারবার বাঁকানো হয়, তখন বাঁকের বাইরের ব্যাসার্ধের চাপ টানতে থাকা কন্ডাক্টর স্ট্র্যান্ডগুলির উপর পড়ে। সূক্ষ্ম স্ট্র্যান্ডিংয়ের সাথে, প্রতিটি পৃথক স্ট্র্যান্ড প্রতি বেন্ড সাইকেলে একটি ছোট স্ট্রেন বৃদ্ধি দেখে এবং প্রতি ইউনিট বেন্ডিং সাইকেলের সঞ্চিত ধাতব ক্লান্তি ক্ষতি কম হয়।

পৃথক কন্ডাক্টরগুলির ইনসুলেশন উপাদানটি বিস্তৃত তাপমাত্রা পরিসরে নমনীয়তার জন্য তৈরি করা হয়, যা স্ট্যান্ডার্ড পিভিসি ইনসুলেশন শিল্প তাপমাত্রা চক্রের দীর্ঘস্থায়ী এক্সপোজারের পরে যে ভঙ্গুরতা তৈরি করে তা এড়িয়ে যায়।

বাইরের জ্যাকেট কম্পাউন্ড একইভাবে পরিধান প্রতিরোধ ক্ষমতা এবং ফাটল ছাড়াই বারবার বাঁকানোর জন্য নির্বাচিত হয়।

একসাথে, এই উপাদান পছন্দগুলি কেবল ক্যারিয়ার বা চলমান অ্যাক্সেসে কেবলের পরিষেবা জীবনকে একটি স্ট্যান্ডার্ড কেবলের ভগ্নাংশ থেকে মেশিনের প্রত্যাশিত রক্ষণাবেক্ষণ ব্যবধানের সমান বা তার বেশি একটি চিত্রে প্রসারিত করে।

একটি স্থির ইনস্টলেশনের জন্য — যেখানে কেবলটি কন্ডুইটের মধ্যে স্থাপন করা হয়, ক্ল্যাম্প করা হয় এবং প্রাথমিক সেটআপের পরে কখনই বাঁকানো হয় না — -H কেবলটি সঠিকভাবে কাজ করে, তবে বেন্ডিং লাইফের সুবিধাটি ব্যবহার করা হয় না।

সেই প্রেক্ষাপটে, -L স্ট্যান্ডার্ড কেবলটিও যথেষ্ট হবে। যখনই কেবলের পথে কেবল ক্যারিয়ার, একটি ঘূর্ণায়মান দরজা প্রবেশদ্বার, একটি চলমান সেতু বা কোনও রুটিং যেখানে কেবলটি চক্রাকারে বাঁকানো এবং সোজা হয়, তখন -H সঠিক পছন্দ।

এনকোডার সিগন্যাল ইন্টিগ্রিটি এবং কেবল রুটিং

HC-সিরিজ মোটর থেকে এনকোডার ফিডব্যাক ডেটা কেবলের অভ্যন্তরীণ কন্ডাক্টরগুলির উপর সিরিয়াল যোগাযোগ প্রোটোকল ব্যবহার করে।

এটি একটি সাধারণ পালস গণনা নয় — এনকোডার পজিশন, স্পিড এবং এনকোডার স্বাস্থ্য তথ্য সম্বলিত একটি সিরিয়াল ডেটা প্যাকেট তৈরি করে যা MR-J2S অ্যামপ্লিফায়ার প্রতিটি সার্ভো সাইকেলে (স্ট্যান্ডার্ড MR-J2S অপারেশনে ১২৫µs বিরতিতে) প্রক্রিয়া করে।

সিগন্যালের মানের কোনও অবনতি — বর্ধিত নয়েজ, প্রান্তিক ভোল্টেজ স্তর, বিরতিহীন সংযোগ — সরাসরি অ্যামপ্লিফায়ারে সার্ভো অ্যালার্ম শর্তে রূপান্তরিত হয়।

এই কারণে, এনকোডার কেবল রুটিংয়ের জন্য কেবলটি নিজেই রুটিংয়ের মতো একই যত্ন নেওয়া উচিত।

যতটা সম্ভব পাওয়ার কেবলগুলি (মোটর U/V/W ফেজ এবং প্রধান সার্কিট পাওয়ার) থেকে এনকোডার কেবলটি শারীরিকভাবে আলাদা রাখুন; মোটর পাওয়ার কেবলগুলিতে সুইচিং কারেন্ট থেকে ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন দুটি কেবলের প্রকার একই কন্ডুইটে বান্ডিল করা হলে এনকোডার সিগন্যালে নয়েজ যুক্ত করে।

যেখানে পৃথকীকরণ সম্ভব নয়, সেখানে দুটি কেবলের প্রকারকে সমান্তরালভাবে চালানোর পরিবর্তে লম্বভাবে ক্রস করুন।

এনকোডার কেবলের শিল্ডটি Mitsubishi-এর ওয়্যারিং ডায়াগ্রাম অনুসারে অ্যামপ্লিফায়ার প্রান্তে সংযুক্ত থাকতে হবে — এই ধরণের কেবলের উভয় প্রান্তে শিল্ড গ্রাউন্ড করা একটি গ্রাউন্ড লুপ তৈরি করে যা সিগন্যালে কম-ফ্রিকোয়েন্সি হাম যুক্ত করতে পারে, এটিকে প্রত্যাখ্যান করার পরিবর্তে।

সামঞ্জস্যপূর্ণ মোটর এবং অ্যামপ্লিফায়ার রেফারেন্স

MR-JHSCBL2M-H হল একই-স্পেসিফিকেশন কেবলগুলির একটি পরিবারের ২ মিটার দৈর্ঘ্য যা কেবল দৈর্ঘ্যে ভিন্ন। একই -H দীর্ঘ বেন্ডিং লাইফ কনস্ট্রাকশন এবং মোটর/অ্যামপ্লিফায়ার সামঞ্জস্যতা রেঞ্জের জুড়ে প্রযোজ্য: MR-JHSCBL5M-H (৫ মিটার), MR-JHSCBL10M-H (১০ মিটার), MR-JHSCBL15M-H (১৫ মিটার), এবং MR-JHSCBL20M-H (২০ মিটার)।

যখন কোনও অ্যাপ্লিকেশন উপলব্ধ স্ট্যান্ডার্ড দৈর্ঘ্যের চেয়ে দীর্ঘ কেবলের প্রয়োজন হয়, তখন MR-J2S সিস্টেম মধ্যবর্তী কেবল বিভাগগুলির সাথে একটি জংশন কানেক্টর পদ্ধতিও সমর্থন করে — সর্বাধিক মোট এনকোডার কেবলের দৈর্ঘ্য এবং দীর্ঘ রানের জন্য প্রস্তাবিত পদ্ধতির জন্য প্রযোজ্য MR-J2S সার্ভো অ্যামপ্লিফায়ার নির্দেশিকা ম্যানুয়ালটি দেখুন।

MR-JHSCBL2M-H এর ২ মিটার দৈর্ঘ্য এটিকে একটি নির্দিষ্ট ইনস্টলেশন প্রসঙ্গে রাখে: এটি প্রাথমিকভাবে ব্যবহৃত হয় যেখানে সার্ভো অ্যামপ্লিফায়ার এবং মোটর কাছাকাছি থাকে — একটি ড্রাইভ ক্যাবিনেট সরাসরি পাশে বা মেশিনে লাগানো থাকে, বা একটি মেশিন ডিজাইন যেখানে মোটর-থেকে-ক্যাবিনেটের দূরত্ব ইচ্ছাকৃতভাবে ছোট রাখা হয় যাতে নড়াচড়া এবং রক্ষণাবেক্ষণের জন্য কিছু স্ল্যাক সহ ২ মিটার কেবল চালানো যায়।

বড় মেশিনগুলির জন্য যেখানে ক্যাবিনেট থেকে মোটর অ্যাক্সিস পর্যন্ত কেবল ক্যারিয়ার রান দীর্ঘ হয়, সেখানে ৫ মিটার বা ১০ মিটার ভ্যারিয়েন্টগুলি বেশি সাধারণ।

হ্যান্ডলিং এবং স্টোরেজ

MR-JHSCBL2M-H কাটিং অয়েল, হাইড্রোলিক ফ্লুইড বা জল-দ্রবণীয় কুল্যান্টের প্রতিরোধ ক্ষমতার জন্য রেট করা হয় না।

মেশিন টুল ইনস্টলেশনে যেখানে মোটরের কাছে কুল্যান্ট মিস্ট বা ফ্লুইড স্প্ল্যাশিং উপস্থিত থাকে, সেখানে কেবলটি শারীরিকভাবে সুরক্ষিত থাকতে হবে — হয় সিল করা কন্ডুইটের মাধ্যমে রুট করা, একটি স্প্লিট স্লিভ বা ঢেউতোলা কন্ডুইট জ্যাকেট দিয়ে সুরক্ষিত করা, বা মেশিনের গার্ডেড কেবল ক্যারিয়ার সিস্টেমের মধ্যে রাখা।

কেবলের জ্যাকেটে কুল্যান্ট প্রবেশ শেষ পর্যন্ত ইনসুলেশনকে নষ্ট করে এবং বিরতিহীন এনকোডার ফল্ট তৈরি করতে পারে যা এনকোডার ব্যর্থতা হিসাবে নির্ণয় করা হয়, কেবল ইনস্টলেশন সমস্যা হিসাবে নয়।

স্টোরেজের জন্য, কেবলটি তার আসল প্যাকেজিংয়ে একটি শুষ্ক পরিবেশে সরাসরি সূর্যালোক এবং ইউভি এক্সপোজার থেকে দূরে রাখুন।

কেবলটি তার ন্যূনতম বেন্ড ব্যাসার্ধের চেয়ে ছোট ব্যাসার্ধে কয়েল করবেন না — স্টোরেজের সময় দীর্ঘস্থায়ী তীক্ষ্ণ বাঁকানো কন্ডাক্টরগুলিকে প্রি-স্ট্রেস করে এবং প্রথম ইনস্টলেশন থেকে পরিষেবা জীবন হ্রাস করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: একই ইনস্টলেশনের জন্য MR-JHSCBL2M-H (-H) এবং MR-JHSCBL2M-L (-L) কেবলগুলির মধ্যে কার্যকরী পার্থক্য কী?

উভয় কেবল একই এনকোডার ফিডব্যাক সিগন্যাল বহন করে অভিন্ন কানেক্টর টার্মিনেশন এবং মোটর/অ্যামপ্লিফায়ার সামঞ্জস্যতা সহ।

পার্থক্যটি সম্পূর্ণরূপে কন্ডাক্টর নির্মাণ এবং জ্যাকেট উপাদানের মধ্যে — -H ডাইনামিক অ্যাপ্লিকেশনগুলিতে (কেবল ক্যারিয়ার, চলমান অ্যাক্সিস) বারবার বাঁকানোর জন্য তৈরি করা হয়েছে, যখন -L স্থির বা আধা-স্থির ইনস্টলেশনের জন্য পর্যাপ্ত যেখানে কেবলটি অবস্থানে রুট করা এবং ক্ল্যাম্প করা হয়। একটি স্থির ইনস্টলেশনে যা কখনই বিরক্ত হয় না, উভয় কেবল একই বৈদ্যুতিক কর্মক্ষমতা প্রদান করবে।

একটি কেবল ক্যারিয়ার অ্যাপ্লিকেশনে যা প্রতি শিফটে হাজার হাজার বার বাঁকানো হয়, -H কন্ডাক্টর ক্লান্তি ফ্র্যাকচার বিরতিহীন ফল্ট তৈরি করার আগে -L কে উল্লেখযোগ্যভাবে ছাড়িয়ে যাবে।

প্রশ্ন ২: MR-JHSCBL সিরিজ এবং MR-JCCBL সিরিজ উভয়ই "MR-J2S এর জন্য এনকোডার কেবল" বলে — পার্থক্য কী এবং আমার মোটরের কোনটি প্রয়োজন?

দুটি সিরিজ MR-J2S সিস্টেমের মধ্যে বিভিন্ন মোটর পরিবারের জন্য কাজ করে।

MR-JHSCBL সিরিজ (MR-JHSCBL2M-H সহ) HC-SFS, HC-LFS, HC-UFS, এবং HC-RFS মাঝারি থেকে বড় ফ্রেমের মোটরগুলির জন্য কাজ করে, যা মোটরের প্রান্তে একটি নির্দিষ্ট এনকোডার কানেক্টর ফরম্যাট ব্যবহার করে।

MR-JCCBL সিরিজ ছোট HC-KFS এবং HC-MFS মোটরগুলির জন্য কাজ করে, যা একটি মধ্যবর্তী জংশন কানেক্টর সহ একটি ভিন্ন মোটর-সাইড কানেক্টর ব্যবহার করে।

আপনার মোটরটি তার নেমপ্লেট লেবেল থেকে সনাক্ত করুন (HC-SFS, HC-LFS, HC-UFS, HC-RFS = JHSCBL; HC-KFS, HC-MFS = JCCBL)। ভুল সিরিজের কেবল ব্যবহার করলে শারীরিকভাবে সংযোগ হবে না — কানেক্টর ফরম্যাটগুলি ভিন্ন — তাই ইনস্টলেশনের সময় একটি ভুল সনাক্তকরণ অবিলম্বে স্পষ্ট হয়ে যায়।

প্রশ্ন ৩: যদি ২ মিটার অপর্যাপ্ত হয় তবে কি এই কেবলটি একটি স্প্লাইস বা জংশন কানেক্টর দিয়ে বাড়ানো যেতে পারে?

স্প্লাইসিং সুপারিশ করা হয় না। একটি এনকোডার কেবলে কোনও স্প্লাইস সময়ের সাথে সাথে প্রতিরোধের পরিবর্তন, অক্সিডেশনের সম্ভাবনা এবং একটি যান্ত্রিক দুর্বল পয়েন্ট তৈরি করে।

MR-J2S এনকোডার ফিডব্যাক কঠোর সময় প্রয়োজনীয়তা সহ একটি সিরিয়াল ডেটা প্রোটোকলের উপর কাজ করে; একটি জংশনে এমনকি প্রান্তিক সিগন্যাল অবনতি বিরতিহীন ডেটা ত্রুটি ঘটাতে পারে যা অ্যামপ্লিফায়ার এনকোডার ফল্ট হিসাবে ব্যাখ্যা করে।

সঠিক পদ্ধতি হল পরবর্তী উপলব্ধ স্ট্যান্ডার্ড দৈর্ঘ্য (৫ মিটার, ১০ মিটার) অর্ডার করা যা উপযুক্ত রুটিং স্ল্যাক সহ পর্যাপ্ত কেবল রান সরবরাহ করে। যদি Mitsubishi স্ট্যান্ডার্ড দৈর্ঘ্যগুলি নির্দিষ্ট কেবল রান জ্যামিতির সাথে মানানসই না হয়, তবে Mitsubishi-এর নির্দিষ্ট মধ্যবর্তী উপাদানগুলি ব্যবহার করে জংশন কানেক্টর অ্যাসেম্বলিগুলি MR-J2S নির্দেশিকা ম্যানুয়ালে সমর্থিত দীর্ঘ-রান সমাধান হিসাবে নথিভুক্ত করা হয়েছে।

প্রশ্ন ৪: MR-JHSCBL2M-H ব্যর্থ হলে বা ত্রুটি তৈরি হলে কোন সার্ভো অ্যালার্ম কোড প্রদর্শিত হয় এবং এটি কীভাবে নির্ণয় করা হয়?

MR-J2S অ্যামপ্লিফায়ারে, এনকোডার যোগাযোগ ত্রুটিগুলি সাধারণত অ্যালার্ম ১৬ (এনকোডার যোগাযোগ ত্রুটি) বা নির্দিষ্ট ত্রুটির ধরণের উপর নির্ভর করে A1x-A3x রেঞ্জের সম্পর্কিত এনকোডার অ্যালার্ম হিসাবে দেখা দেয়।

এই অ্যালার্মগুলি কেবল থেকে (কন্ডাক্টর ক্লান্তি ফ্র্যাকচার, শিল্ড ক্ষতি), কানেক্টরগুলি (দূষিত বা খারাপভাবে বসে থাকা), বা মোটর এনকোডার (ব্যর্থ সেন্সিং উপাদান) থেকে উদ্ভূত হতে পারে।

কেবলটি বিচ্ছিন্ন করতে: কেবল ক্যারিয়ারের প্রবেশপথে কিঙ্কিং, ক্রাশ ড্যামেজ বা তীক্ষ্ণ বাঁকের জন্য পুরো কেবলের দৈর্ঘ্য পরিদর্শন করুন; উভয় কানেক্টর আনপ্লাগ এবং পুনরায় বসান; এবং যদি উপলব্ধ থাকে, অন্য অ্যাক্সিস থেকে একটি পরিচিত-ভাল কেবল প্রতিস্থাপন করুন। যদি প্রতিস্থাপন কেবল দিয়ে অ্যালার্ম পরিষ্কার হয় এবং মূল কেবল দিয়ে ফিরে আসে, তবে কেবলটি ত্রুটির উৎস।

প্রশ্ন ৫: এর পরিষেবা জীবন সর্বাধিক করার জন্য কেবলটি কেবল ক্যারিয়ারে কীভাবে রুট করা উচিত?

এই নীতিগুলি অনুসরণ করুন: কেবল ক্যারিয়ারের ন্যূনতম বেন্ড ব্যাসার্ধ কেবলের নির্দিষ্ট ন্যূনতম ডাইনামিক বেন্ড ব্যাসার্ধের চেয়ে কম হওয়া উচিত নয় — একটি কেবলকে তার স্পেসিফিকেশনের চেয়ে টাইট বেন্ডের মাধ্যমে জোর করা ক্লান্তি ত্বরান্বিত করে।

ভ্রমণের জন্য প্রয়োজনীয় জ্যামিতিক দৈর্ঘ্যের চেয়ে ক্যারিয়ারের মধ্যে প্রায় ১০-১৫% অতিরিক্ত কেবলের দৈর্ঘ্য ছেড়ে দিন — এই স্ল্যাক কেবলটিকে ভ্রমণের উভয় প্রান্তে কোনও টান ছাড়াই ক্যারিয়ারের মধ্যে অবাধে চলাচল করতে দেয়।

কেবলটি মোচড়ানো উচিত নয় — এটি ক্যারিয়ারের ভ্রমণ তলে সমতলভাবে থাকা উচিত। নয়েজ বিচ্ছিন্নতা বজায় রাখার জন্য এনকোডার কেবলটি কেবল অন্যান্য সিগন্যাল কেবলগুলির সাথে বান্ডিল করুন, মোটর পাওয়ার কেবলগুলির সাথে নয়। কেবল ক্যারিয়ারের প্রবেশ এবং প্রস্থান পয়েন্টগুলিতে (যেখানে বাঁকানো চাপ ঘনীভূত হয়) জ্যাকেট পরিধান বা বিকৃতির প্রাথমিক লক্ষণগুলির জন্য পর্যায়ক্রমে কেবলটি পরিদর্শন করুন।
