DELTA RS232 সার্ভো মোটর ক্যাবল ড্রাইভার ক্যাবল ASD-A2-EN1005

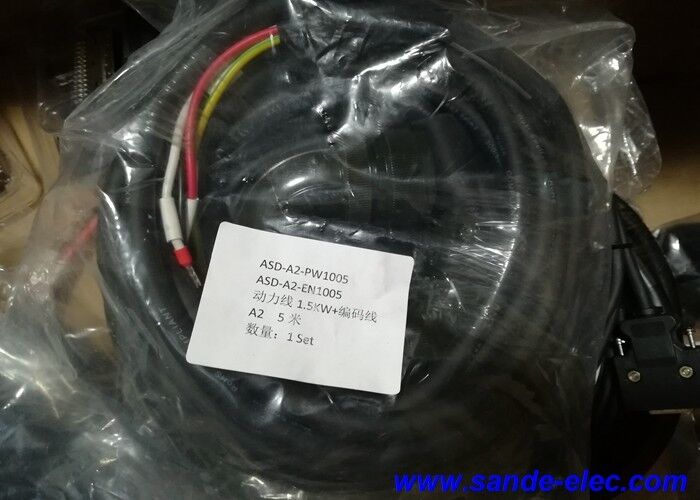

ASD-A2-EN1005∙ ডেল্টা এএসডিএ-এ২ এনকোডার ফিডব্যাক ক্যাবল ∙ ৫ মি / প্রাক-সম্মিলিত / এএসডিএ-এ২ থেকে ইসিএমএ সার্ভো মোটর এনকোডার

ডেল্টা এএসডিএ-এ২ সার্ভো সিস্টেমের জন্য এনকোডার ফিডব্যাক ক্যাবল

ASD-A2-EN1005 হল ডেল্টা ইলেকট্রনিক্সের ASDA-A2 সার্ভো সিস্টেমের আনুষাঙ্গিক পরিসীমা থেকে একটি 5 মিটার প্রাক-সমন্বিত এনকোডার ফিডব্যাক ক্যাবল। This cable carries the encoder position and speed data from the ECMA series servo motor's encoder assembly to the ASDA-A2 servo drive's CN2 encoder input — the feedback loop that enables the ASDA-A2 to perform closed-loop position and velocity control of the motor.

৫ মিটার, the ASD-A2-EN1005 serves standard servo axis installations where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor — the most common drive-to-motor distance range in industrial automation and machine tool installations.

মূল বৈশিষ্ট্যাবলী

এএসডিএ-এ২ এনকোডার ইন্টারফেস

ASDA-A2 সার্ভো সিস্টেম ECMA সার্ভো মোটর মধ্যে ইন্টিগ্রেটেড একটি উচ্চ রেজোলিউশন এনকোডার ব্যবহার করেঃ

২০-বিট এনকোডার রেজোলিউশনঃডেল্টা ইসিএমএ মোটর একটি 20-বিট এনকোডার দিয়ে সজ্জিত করা হয় যা 1,048ব্যতিক্রমী অবস্থান রেজল্যুশন জন্য প্রতি ঘূর্ণন প্রতি 576 গণনা।এই উচ্চ-রেজোলিউশনের ফিডব্যাক ASDA-A2 উচ্চ নির্ভুলতা CNC এবং অটোমেশন অ্যাপ্লিকেশন প্রয়োজনীয় সঠিক অবস্থান অর্জন করতে সক্ষম.

পরম এনকোডার সমর্থনঃকিছু ইসিএমএ মোটর বৈকল্পিকগুলির মধ্যে একটি 17-বিট পরম এনকোডার রয়েছে যা পাওয়ার অফের মাধ্যমে অবস্থান ডেটা ধরে রাখে। ASD-A2-EN1005 ক্যাবলটি পরম এনকোডারের মাল্টি-টার্ন অবস্থান ডেটা ASDA-A2 এ বহন করে,পাওয়ার-আপের সময় হোমিং-মুক্ত অক্ষ অপারেশন সক্ষম করে.

উচ্চ গতির সিরিয়াল এনকোডার ডেটাঃএনকোডার একটি উচ্চ-গতির সিরিয়াল ইন্টারফেসের মাধ্যমে ASDA-A2 এ অবস্থান তথ্য যোগাযোগ করে। ASD-A2-EN1005 ক্যাবলটি সংকেত হ্রাস ছাড়াই 5 মিটার দূরত্বের উপর নির্ভরযোগ্যভাবে এই সিরিয়াল ডেটা বহন করে।

অ্যাপ্লিকেশন

ডেল্টা এএসডিএ-এ২ সিএনসি মেশিন টুল অক্ষঃসিএনসি মেশিনিং সেন্টার, টার্নিং সেন্টার এবং ASDA-A2 ড্রাইভ ব্যবহার করে স্লাইডিং মেশিনগুলিতে ECMA সার্ভো মোটর ∙ একটি ASD-A2-EN1005 প্রতি সার্ভো অক্ষে স্ট্যান্ডার্ড 5 মিটার ক্যাবল রান দূরত্বে।

শিল্প স্বয়ংক্রিয়তা অবস্থানঃইসিএমএ মোটর সহ স্বয়ংক্রিয় সমাবেশ, উপাদান হ্যান্ডলিং এবং যথার্থ অবস্থান নির্ধারণ সরঞ্জামগুলিতে এএসডিএ-এ 2-চালিত সার্ভো অক্ষ।

উচ্চ গতির প্যাকেজিং এবং লেবেলিংঃএএসডিএ-এ২ এবং ইসিএমএ সার্ভো সিস্টেম ব্যবহার করে সার্ভো নিয়ন্ত্রিত ওয়েব হ্যান্ডলিং, ফিলিং এবং লেবেলিং সরঞ্জাম।

যথার্থ গতি নিয়ন্ত্রণঃএএসডি-এ২-ইন১০০৫ এর মাধ্যমে সঠিক এনকোডার ফিডব্যাক এএসডি-এ২-ইন১০০৫ এর মাধ্যমে ই-ক্যাম (ইলেকট্রনিক ক্যাম) এবং সিঙ্ক্রোনাইজড মোশন অ্যাপ্লিকেশন ব্যবহার করে ফ্লাইহুইল কাটার জন্য অপরিহার্য।ঘূর্ণমান কাটা, এবং রেজিস্ট্রেশন কন্ট্রোল।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: ASD-A2-EN1005 অন্যান্য Delta ASDA সার্ভো ড্রাইভ সিরিজের সাথে ব্যবহার করা যেতে পারে?

ASD-A2-EN1005 ASDA-A2 সিরিজের CN2 ইন্টারফেসের জন্য ডিজাইন করা হয়েছে। অন্যান্য ডেল্টা ASDA ড্রাইভ সিরিজ (ASDA-B2, ASDA-A3) বিভিন্ন CN2 সংযোগকারী বিন্যাস বা এনকোডার ইন্টারফেস প্রোটোকল ব্যবহার করতে পারে।ডেল্টা এর servo সিস্টেম ডকুমেন্টেশন থেকে নিশ্চিত করুন যে ড্রাইভ-শেষ সংযোগকারী এবং এনকোডার প্রোটোকল একটি অ A2 ড্রাইভ সঙ্গে এই ক্যাবল ব্যবহার করার আগে মেলে.

প্রশ্ন 2: কোন লক্ষণগুলি একটি ত্রুটিযুক্ত ASD-A2-EN1005 এনকোডার ক্যাবল নির্দেশ করে?

একটি ব্যর্থ বা অবনমিত এনকোডার ক্যাবল ASDA-A2 এ এনকোডার যোগাযোগ এলার্ম তৈরি করে (ফাইল কোড যেমন AL002, AL003, AL009, বা নির্দিষ্ট ত্রুটির প্রকারের উপর নির্ভর করে এনকোডার ত্রুটি কোড),অনিয়মিত মোটর স্পিড ফিডব্যাক, পজিশন কাউন্টার ত্রুটি, অথবা এনকোডার সংকেত সম্পূর্ণরূপে হারানোর ফলে ড্রাইভটি সক্ষম করার সময় ত্রুটি ঘটে।ক্যাবল সংযোগকারী আসন উভয় প্রান্তে চেক করুন ক্যাবল ¢ ফাঁকা সংযোগ একই উপসর্গ কারণ.

প্রশ্ন 3: ASD-A2-EN1005 কি পরম এনকোডার ব্যবহার করে ECMA মোটরগুলির সাথে সামঞ্জস্যপূর্ণ?

ডেল্টা এএসডিএ-এ 2 ড্রাইভগুলি একই সিএন 2 ইন্টারফেসের মাধ্যমে ইনক্রিমেন্টাল এবং পরম এনকোডার ইসিএমএ মোটর উভয়কেই সমর্থন করে।ASD-A2-EN1005 ক্যাবলটি একই ক্যাবল এবং সংযোগকারী দিয়ে উভয় এনকোডার টাইপের ডেটা বহন করেউভয় পরম (17-বিট) এবং ইনক্রিমেন্টাল (20-বিট) ইসিএমএ এনকোডার ইন্টারফেস একই CN2 সংযোগকারী এবং একই ASD-A2-EN1005 তারের ব্যবহার করে।

প্রশ্ন 4: ডেল্টা এএসডিএ-এ২ সিস্টেমের জন্য সর্বাধিক এনকোডার ক্যাবলের দৈর্ঘ্য কত?

ডেল্টা সার্ভো এম্প্লিফায়ারের নির্দেশাবলীতে ASDA-A2 এর জন্য সর্বাধিক এনকোডার ক্যাবল দৈর্ঘ্য নির্দিষ্ট করে।হাই স্পিড সিরিয়াল এনকোডার ইন্টারফেসে সিগন্যাল টাইমিং এবং ক্যাবল ক্যাপাসিটেন্সের সাথে সম্পর্কিত সর্বাধিক ক্যাবল দৈর্ঘ্যের সীমাবদ্ধতা রয়েছে. কিছু কনফিগারেশনের জন্য স্ট্যান্ডার্ড ইনস্টলেশনের জন্য 20 মিটার বা তারের বেশি ব্যবহার করা হয়। ব্যবহার করা নির্দিষ্ট এনকোডার টাইপের জন্য ডেল্টার ASDA-A2 ডকুমেন্টেশন থেকে সর্বোচ্চ দৈর্ঘ্য নিশ্চিত করুন।
