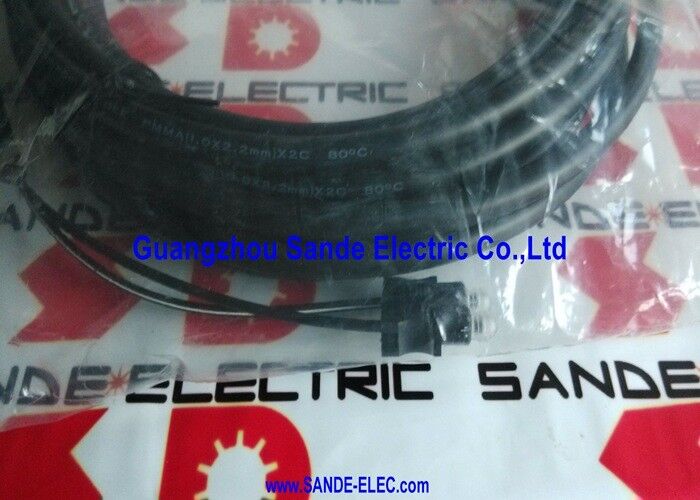

ODM ऑप्टिकल फाइबर सर्वो मोटर केबल कनेक्टर G380-7M

জি৩৮০-৭এম। মিটসুবিশি অপটিক্যাল ফাইবার ক্যাবল ∙ ৭ মিটার / প্লাস্টিক অপটিক্যাল ফাইবার / সিএনসি এবং সার্ভো সিস্টেম যোগাযোগ

মিটসুবিশি জি৩৮০ অপটিক্যাল ফাইবার ক্যাবল ৭ মিটার উচ্চ গতির ডেটা ট্রান্সমিশন

জি৩৮০-৭এম হল মিটসুবিশি সিএনসি এবং সার্ভো ড্রাইভ সিস্টেমে অপটিক্যাল যোগাযোগের জন্য ব্যবহৃত মিটসুবিশি ইলেকট্রিকের জি৩৮০ সিরিজের একটি ৭ মিটার প্লাস্টিক ফাইবার অপটিক্যাল (পিওএফ) ক্যাবল।প্লাস্টিকের ফাইবার অপটিক্যাল ক্যাবলগুলি আলোর ধাক্কা হিসাবে তথ্য প্রেরণ করে, সার্ভো ড্রাইভ স্যুইচিং ট্রানজিয়েন্ট এবং মোটর বর্তমান থেকে ইলেকট্রোম্যাগনেটিক হস্তক্ষেপের সম্পূর্ণ অনাক্রম্যতা প্রদান করে

জি 380 সিরিজটি তাদের সার্ভো এবং সিএনসি পণ্য লাইনে অপটিক্যাল যোগাযোগের জন্য মিতসুবিশি ইলেকট্রিকের সংজ্ঞায়িত ক্যাবল পরিবারগুলির মধ্যে একটি।7 মিটার দৈর্ঘ্য এমন ইনস্টলেশনের জন্য ব্যবহার করা হয় যেখানে অপটিক্যাল যোগাযোগের পথটি মাঝারি দূরত্ব জুড়ে থাকে, অথবা বৃহত্তর সার্ভো সিস্টেমের বিন্যাসের মধ্যে মডিউল-টু-মডিউল লিঙ্ক।

মূল বৈশিষ্ট্যাবলী

প্লাস্টিকের অপটিক্যাল ফাইবারের বৈশিষ্ট্য যা ড্রাইভ পরিবেশে গুরুত্বপূর্ণ

প্লাস্টিকের অপটিক্যাল ফাইবার (POF) হল G380 সিরিজে ব্যবহৃত ট্রান্সমিশন মাধ্যমঃ

বড় ফাইবার কোর ব্যাসার্ধঃপিওএফ সাধারণত গ্লাস অপটিক্যাল ফাইবারের চেয়ে উল্লেখযোগ্যভাবে বড় 1 মিমি ব্যাসের ফাইবার কোর ব্যবহার করে।বড় কোর ব্যাসার্ধ ইনস্টলেশনের সময় সংযোগকারী সারিবদ্ধতা কম সমালোচনামূলক করে তোলে এবং ছোট কোর গ্লাস ফাইবারের অত্যধিক ক্ষতির কারণ হতে পারে এমন ছোট সংযোগকারী ভুল সারিবদ্ধতার জন্য সহনশীলতা প্রদান করে.

দৃশ্যমান লাল আলোর ট্রান্সমিশনঃজি৩৮০ ক্যাবলগুলি দৃশ্যমান লাল তরঙ্গদৈর্ঘ্যে (~ ৬৫০ এনএম) ¢ একই পরিসরে ডেটা প্রেরণ করে যা Mitsubishi এর সার্ভো ফাইবার অপটিক্যাল ক্যাবল পরিবার জুড়ে ব্যবহৃত হয়।দৃশ্যমান আলোর তরঙ্গদৈর্ঘ্য একটি সংযুক্ত তারের সক্রিয়ভাবে প্রেরণ করা হয় যে চাক্ষুষ নিশ্চিতকরণ সক্ষম ¢ লাল উজ্জ্বলতা খালি চোখে সংযোগকারী মুখের দৃশ্যমান.

নমনীয় কিন্তু শক্তঃপিওএফ তারগুলি গ্লাস ফাইবারের চেয়ে যান্ত্রিকভাবে আরও শক্তিশালী। তারা ফাইবারের ভাঙ্গন ছাড়াই আরও শক্ত ব্যাসার্ধে বাঁকা হতে পারে।গ্লাস ফাইবার ক্যাবলের চেয়ে নিয়ন্ত্রণ ক্যাবিনেটের ভিতরে এবং এর মধ্যে রুটিং সহজতর করা.

ইএমআই অনাক্রম্যতাঃঅপটিক্যাল ফাইবার আলো বহন করে, বৈদ্যুতিক প্রবাহ নয়, বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ সংক্রান্ত তথ্যকে প্রভাবিত করে না।এই মৌলিক বৈশিষ্ট্যটি সার্ভো ড্রাইভ ক্যাবিনেটের উচ্চ গোলমাল পরিবেশে উচ্চ গতির যোগাযোগের জন্য অপটিক্যাল যোগাযোগকে স্ট্যান্ডার্ড পছন্দ করে তোলে.

অ্যাপ্লিকেশন

Mitsubishi MELDAS সিএনসি সিস্টেমঃCNC machine tool control units using MELDAS (Mitsubishi Electronic Long Distance ACC System) or related CNC architectures that use optical fiber communication between CNC control boards and drive modules.

মিটসুবিশি সার্ভো ড্রাইভ যোগাযোগঃসার্ভো এম্প্লিফায়ার সিস্টেম যেখানে অপটিক্যাল ফাইবার ক্যাবলগুলি এম্প্লিফায়ার মডিউল, সিএনসি কন্ট্রোলার এবং সংশ্লিষ্ট সরঞ্জামগুলির মধ্যে উচ্চ-গতির যোগাযোগ বাস সরবরাহ করে।

শিল্প স্বয়ংক্রিয়তা অপটিক্যাল বাস সিস্টেমঃযে কোন Mitsubishi অটোমেশন সরঞ্জাম যা G380 সিরিজের ফাইবার অপটিক্যাল ক্যাবল ব্যবহার করে সিস্টেমের উপাদানগুলির মধ্যে যোগাযোগের মাধ্যম হিসাবে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: G380-7M POF ক্যাবলের ন্যূনতম বাঁক ব্যাসার্ধ কত?

প্লাস্টিকের ফাইবার অপটিক্যাল ক্যাবলগুলির একটি সংজ্ঞায়িত সর্বনিম্ন বাঁক ব্যাসার্ধ রয়েছে ¢ সাধারণত 1 মিমি ব্যাসার্ধের POF এর জন্য 25 থেকে 30 মিমি। এই ব্যাসার্ধের নীচে,ফাইবারটি বাঁক পয়েন্টে মাইক্রো-বন্ডিং থেকে অতিরিক্ত ক্ষতির সম্মুখীন হয়. ন্যূনতম বাঁক ব্যাসার্ধ অতিক্রম স্থায়ী সংকেত ক্ষতি কারণ যে তারের সোজা দ্বারা পুনরুদ্ধার করা যাবে না.ক্যাবল রুটিং কোণ এবং ক্যাবল ক্ল্যাম্প যোগাযোগের পয়েন্টগুলিতে বিশেষ মনোযোগ দিন যেখানে বাঁক ব্যাসার্ধের লঙ্ঘনগুলি সর্বাধিক ঘটে.

প্রশ্ন ২ঃ G380-7M অপটিক্যাল সংযোগকারী কিভাবে ইনস্টল করা হয়?

Mitsubishi G380 সিরিজের অপটিক্যাল ক্যাবলগুলি প্রতিটি প্রান্তে স্ন্যাপ-ফিট বা থ্রেডেড সংযোগকারী ব্যবহার করে সংযোগকারীটি CNC বা সার্ভো মডিউলের সংশ্লিষ্ট অপটিক্যাল পোর্টের সাথে সন্নিবেশ এবং লকিংয়ের মাধ্যমে মিলিত হয়।সংযোগের আগে সংযোগকারী মুখ পরিষ্কার নিশ্চিত করুন ¢ পোলিশ ফাইবার মুখের দূষণ সন্নিবেশ ক্ষতি বৃদ্ধি. যদি সংযোগকারীটি দূষিত বলে মনে হয় তবে উপযুক্ত অপটিকাল পরিষ্কারের সরঞ্জাম (পিওএফ পরিষ্কারের লাঠি) ব্যবহার করুন।

প্রশ্ন 3: যদি 5 মিটার তারের উল্লেখ করা হয় তবে G380-5M এর পরিবর্তে G380-7M ব্যবহার করা যেতে পারে?

G380-7M শারীরিকভাবে ইনস্টল করা যেতে পারে যেখানে একটি সংক্ষিপ্ত ক্যাবল নির্দিষ্ট করা হয়, অতিরিক্ত 2 মিটার ক্যাবলটি ক্যাবিনেটের অভ্যন্তরে একটি পরিষেবা লুপ হিসাবে পরিচালিত হয়। Optical fiber cables do not have impedance matching constraints like electrical cables — a longer cable does not affect signal quality as long as the total cable length remains within the system's optical link budgetতবে অতিরিক্ত ক্যাবল ক্যাবিনেট ভরাট বৃদ্ধি এবং ন্যূনতম বাঁক ব্যাসার্ধ লঙ্ঘন এড়াতে সাবধানে রুট করা উচিত।

প্রশ্ন ৪: Mitsubishi G380 প্লাস্টিকের ফাইবার অপটিক্যাল ক্যাবলের ব্যবহারের সময়কাল কত?

ইউভি এক্সপোজার, তাপীয় চক্র এবং যান্ত্রিক চাপের কারণে পিওএফ তারগুলি সময়ের সাথে সাথে ধীরে ধীরে অবনমিত হয় যা সন্নিবেশের ক্ষতি বাড়িয়ে তোলে।G380 তারের সেবা জীবন ইনস্টলেশন পরিবেশের তাপমাত্রা উপর নির্ভর করে, আলোর এক্সপোজার, এবং তারের একটি স্ট্যাটিক ইনস্টলেশনে বা গতির সাপেক্ষে কিনা।পিওএফ তারগুলি বছরের পর বছর ধরে নির্ভরযোগ্য পরিষেবা সরবরাহ করে. সংযোগকারী দূষণকে বাদ দেওয়ার পরে যদি যোগাযোগের ত্রুটিগুলি পূর্বে কার্যকরী ইনস্টলেশনে প্রদর্শিত হয় তবে তারের প্রতিস্থাপন করুন।
