| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A860-2120-V004 |
পার্ট নম্বরঃA860-2120-V004
সিরিজ:A860-2120
নির্মাতাঃফ্যানুক কর্পোরেশন

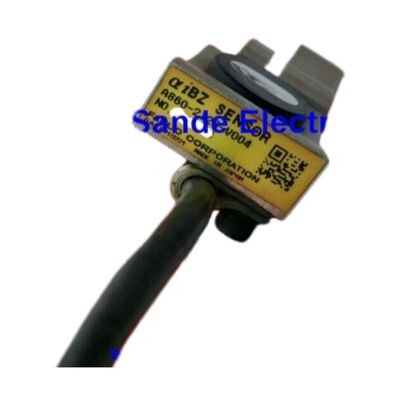

বর্ণনাঃAiBZ সেন্সর W/O মাউন্টিং রিং
প্রয়োগঃFanuc অন্তর্নির্মিত এসি স্পিন্ডেল মোটর √ অবস্থান এবং গতি প্রতিক্রিয়া
হার্ডওয়্যার:শুধুমাত্র সেন্সর উপাদান (মোন্টেশন রিং অন্তর্ভুক্ত নয়)
অবস্থা:নতুন / পুনর্নির্মাণ
দ্যFanuc A860-2120-V004Fanuc এর অন্তর্নির্মিত এসি স্পিন্ডল মোটরগুলির জন্য A860-2120 AiBZ এনকোডার এর শুধুমাত্র সেন্সর-ভেরিয়েন্ট ‡ মনিটরিং রিংয়ের অনুপস্থিতি ব্যতীত A860-2120-V003 এর সাথে কার্যকরীভাবে একই।
সেন্সর উপাদানটি সেই অংশ যা পরা যায় এবং ব্যর্থ হয়; মাউন্টিং রিং, যখন ক্ষয় বা যান্ত্রিকভাবে ক্ষতিগ্রস্ত হয় না,অনেক সেন্সর প্রতিস্থাপনের চেয়ে দীর্ঘস্থায়ী কারণ এটি কোনও বৈদ্যুতিন সামগ্রী এবং চলমান অংশ ছাড়াই একটি প্যাসিভ যান্ত্রিক উপাদান.
ব্যবহারিকভাবে, একটি পুরানো স্পিন্ডল মোটরের প্রথম সেন্সর প্রতিস্থাপন প্রায়ই গ্রহণযোগ্য অবস্থায় মূল মাউন্টিং রিং খুঁজে পায়।
এই পরিস্থিতিতে A860-2120-V004 অর্থনৈতিকভাবে সঠিক পছন্দঃ রিংটি মেশিনে থাকে, ব্যর্থ সেন্সর উপাদানটি সরিয়ে ফেলা হয়, নতুন V004 সেন্সরটি বিদ্যমান রিংয়ে চাপানো হয়,এবং তারের পুনরায় সংযুক্ত করা হয়.
এই মেশিনটি পুনরায় কাজ শুরু করেছে, যার ফলে অতিরিক্ত খরচ ও প্রয়োজনে নয় এমন একটি রিং কেনার সময়ও হয়নি।

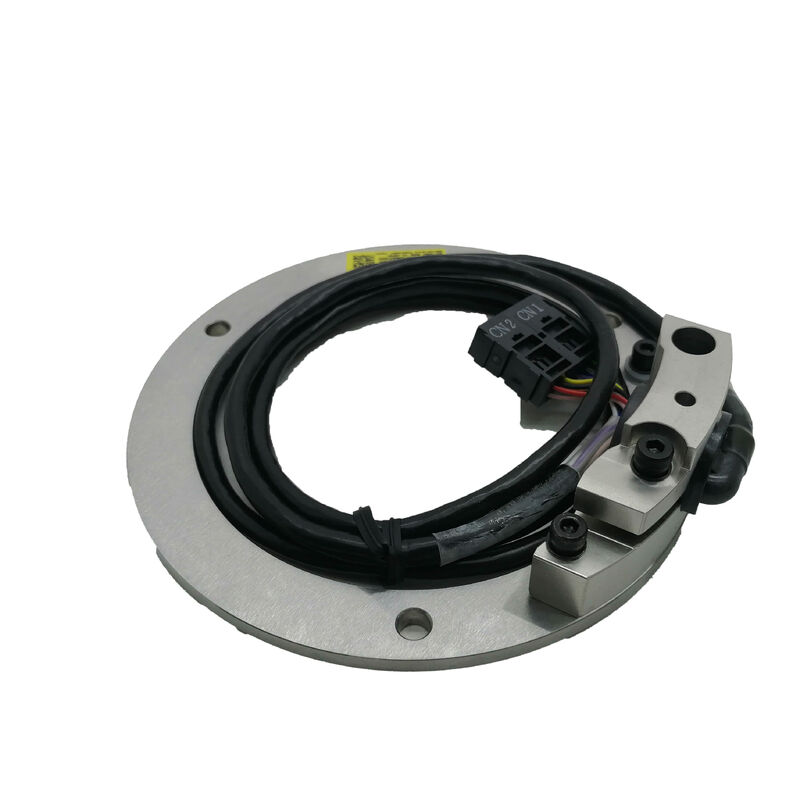

যেখানে A860-2120-V003 (রিং সহ) সঠিক পছন্দ হয় যখন রিংটি শারীরিকভাবে ক্ষতিগ্রস্ত হয়, যখন সেন্সর এবং রিংটি একটি স্পিন্ডল মেরামতের সময় একটি মিলিত সমাবেশ হিসাবে প্রতিস্থাপিত হয়,অথবা যখন মেশিনের বিদ্যমান রিংয়ের ব্যবহারযোগ্যতার উপর নির্ভর করার পরিবর্তে ইনস্টলেশনের জন্য প্রস্তুত একটি রিপ্লে হিসাবে একটি সম্পূর্ণ সমাবেশ প্রয়োজন হয়.
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A860-2120-V004 |
| সিরিজ | A860-2120 |
| অন্তর্ভুক্ত | শুধুমাত্র সেন্সর উপাদান ️ কোন মাউন্টিং রিং নেই |
| প্রয়োগ | Fanuc অন্তর্নির্মিত এসি স্পিন্ডল মোটর |
| ফাংশন | রোটারের অবস্থান / গতি প্রতিক্রিয়া (AiBZ এনকোডার) |
| নির্মাতা | ফ্যানুক কর্পোরেশন, জাপান |
V004 (শুধুমাত্র সেন্সর) এবং V003 (রিং সহ সেন্সর) এর মধ্যে সিদ্ধান্তটি একটি রক্ষণাবেক্ষণ ইঞ্জিনিয়ারিং পছন্দ, একটি কর্মক্ষমতা পছন্দ নয় both উভয়ই ইনস্টল করার পরে একই এনকোডার ফাংশন সরবরাহ করে।ভেরিয়েবলগুলো হল:
বিদ্যমান রিং অবস্থাঃকোন ক্ষয় নেই, কোন শারীরিক ক্ষতি নেই, এবং মূল উত্পাদন থেকে তার মাত্রিক নির্ভুলতা বজায় রাখে, V004 সেন্সরের সাথে নিখুঁতভাবে কাজ করবে।পয়েন্ট করার জন্য রিং হোল পরিদর্শন করুন, যদি সম্ভব হয় তবে খাঁজ ব্যাসার্ধ পরিমাপ করুন এবং আসন পৃষ্ঠগুলি পরীক্ষা করুন। একটি ভাল অবস্থায় একটি রিং রাখা মূল্যবান।
ইনস্টলেশনের ইতিহাসঃএকটি রিং যা একাধিক রক্ষণাবেক্ষণ চক্রের মাধ্যমে ব্যবহার করা হয়েছে যার মধ্যে ভুল সরঞ্জাম ব্যবহার, উচ্চ তাপমাত্রার স্পিন্ডল পরিবেশে তাপীয় চক্র জড়িত,বা শীতল তরল এক্সপোজার বায়ু ফাঁক প্রভাবিত যে মাত্রিক পরিবর্তন থাকতে পারেসন্দেহ হলে, V003 দিয়ে প্রতিস্থাপন করুন এবং সম্পূর্ণ সমাবেশ পুনর্নবীকরণ করুন।
ডাউনটাইম খরচঃযেখানে স্পিন্ডল ডাউনটাইম অত্যন্ত ব্যয়বহুল,একটি V003 সম্পূর্ণ সমাবেশ ইনস্টল করার জন্য প্রস্তুত রিপ্লেস হিসাবে আছে ️ বিদ্যমান রিংয়ের মূল্যায়ন প্রয়োজন নেই ️ ত্রুটি সনাক্তকরণের এবং মেশিন পুনরায় ব্যবহারের মধ্যে সময় হ্রাস করে.
সময়ের চাপে বিদ্যমান রিংটি পরিদর্শন ও পরিমাপের শ্রমের তুলনায় রিংটির অতিরিক্ত ব্যয় ছোট।
A860-2120 সিরিজের AiBZ সেন্সরটি অন্তর্নির্মিত স্পিন্ডল মোটরের বন্ধ লুপ নিয়ন্ত্রণের ভিত্তিতে অবস্থিত।সেন্সর অপসারণ বা একটি অবনমিত সেন্সর সঙ্গে অপারেটিং একটি servo- নিয়ন্ত্রিত অক্ষ থেকে একটি খোলা-লুপ আনয়ন মোটর অভিমুখীকরণ অক্ষম পরিবর্তন, ট্যাপিং, বা সি-অক্ষ ফাংশন।
সেন্সরের আউটপুট স্পিন্ডল এম্প্লিফায়ারের এনকোডার রিসিভ সার্কিট দ্বারা প্রক্রিয়াকৃত হয়,যা A-phase এবং B-phase quadrature সিগন্যাল ব্যবহার করে ইনক্রিমেন্টাল পজিশন পরিবর্তন এবং Z-phase once-per-revolution pulse ট্র্যাক করে. স্বাভাবিক অপারেশনে,এম্প্লিফায়ারের এনকোডার স্বাস্থ্য পর্যবেক্ষণ প্রতিটি ঘূর্ণন উপর সংকেত প্রশস্ততা এবং পালস অখণ্ডতা পরীক্ষা করে.
স্ট্রিপ ট্যাপিং চক্র বা সিঙ্ক্রোনাইজড থ্রেড কাটিয়া মেশিনে, এনকোডার সিগন্যাল গুণ সরাসরি থ্রেড পিচ নির্ভুলতা প্রভাবিত করে। Partial signal degradation — where the encoder is producing output but with amplitude below nominal — may manifest as occasional threading errors under high cutting load before the drive generates a hard fault.
যদি একটি মেশিন একটি পরিষ্কার এনকোডার অ্যালার্ম ছাড়া অসামঞ্জস্যপূর্ণ থ্রেডিং নির্ভুলতা দেখায়, সেন্সর সংকেত amplitude A860-2120 সিরিজের জন্য Fanuc এর স্পেসিফিকেশন সঙ্গে চেক করা উচিত।
A860-2120 সেন্সর সিরিজটি একাধিক ভি-সফিক্স ভেরিয়েন্টগুলিকে কভার করে V003, V004, V007, V013, এবং অন্যান্য সংযোগের দৈর্ঘ্য, ক্যাবল রুটিং এবং মাউন্ট হার্ডওয়্যারের পার্থক্য সহ।
V004 শুধুমাত্র A860-2120 সিরিজ জুড়ে সেন্সর উপাদান। সঠিক প্রতিস্থাপন সনাক্ত করার সময়,মোটরটির রক্ষণাবেক্ষণ ডকুমেন্টেশন বা সেন্সরের লেবেলের সম্পূর্ণ অংশ নম্বরটি মিলিয়ে নিন, V004 সমস্ত A860-2120 রূপগুলির সাথে অবাধে বিনিময় করে.
ফ্যানুক তার αi সিরিজের অন্তর্নির্মিত স্পিন্ডল মোটরগুলির জন্য A860-2120 সিরিজ তৈরি করে।
মেশিনের নির্দিষ্ট মোটর মডেল নির্ধারণ করে যে A860-2120 ভেরিয়েন্টটি সঠিক।Fanuc এর স্পিন্ডল মোটর খুচরা যন্ত্রাংশের তালিকা (Fanuc সার্ভিস বা অনুমোদিত সার্ভিস পার্টনারদের কাছ থেকে পাওয়া যায়) মোটর মডেল নম্বরগুলিকে সেন্সর অংশের নম্বরগুলিতে ম্যাপ করে.
প্রশ্ন 1: সেন্সরটি তালিকাভুক্ত "W / O MOUNTING RING" এটি এখনও একটি মেশিনে ইনস্টল করা যেতে পারে যা বর্তমানে V003 (রিং সহ) ইনস্টল করা আছে?
হ্যাঁ. V004 সেন্সর উপাদান V003 মূলত অন্তর্ভুক্ত একই মাউন্টিং রিং মধ্যে ফিট করে. একটি প্রতিস্থাপন সম্পাদন করার সময়ঃরিং থেকে V003 সেন্সর উপাদানটি সরিয়ে ফেলুন (রিং সাধারণত মোটর হাউজে থাকে), রিং অবস্থা পরীক্ষা এবং যাচাই, তারপর বিদ্যমান রিং মধ্যে V004 সেন্সর সন্নিবেশ করান।
যান্ত্রিক সমাবেশ এবং বায়ু ফাঁক মূল V003 ইনস্টলেশনের সাথে একই, যদি রিংটি ক্ষতিগ্রস্ত না হয়।
প্রশ্ন ২ঃ V003 এর পরিবর্তে V004 অর্ডার করার আগে আমি কিভাবে নিশ্চিত করতে পারি যে বিদ্যমান মাউন্টিং রিংটি এখনও ব্যবহারযোগ্য?
মেশিনটি সুরক্ষিতভাবে বন্ধ করে দিয়ে এবং এনকোডার গহ্বরটি অ্যাক্সেসযোগ্য করে দিয়ে, রিংটি দৃশ্যমান ফাটল, জারা গর্ত, খাঁজ বা আসন পৃষ্ঠের বিকৃতি পরীক্ষা করুন,এবং ঠান্ডা তরল দূষণের প্রমাণ যা খাঁজ ব্যাস পরিবর্তনকারী স্কেল জমাট সৃষ্টি করতে পারে.
যদি রিংটি এই সমস্যাগুলির মধ্যে কোনটিই দেখায় না, তবে এটি সম্ভবত পরিষেবাযোগ্য। যদি রিং হোলটি দৃশ্যত আউট-রন্ড, ক্ষয়যুক্ত, বা কোনও কাঠামোগত ক্ষতি হয় তবে ভি 003 এ একটি নতুন রিং অন্তর্ভুক্ত করার আদেশ দিন।
সন্দেহ হলে, V003 এবং V004 এর মধ্যে খরচ পার্থক্য সাধারণত একটি প্রান্তিক রিং প্রতিস্থাপন করার জন্য পুনরাবৃত্তি রক্ষণাবেক্ষণ পদ্ধতির খরচ কম।
প্রশ্ন 3: V004 ইনস্টলেশনের পরে কোন প্রোগ্রামিং পরিবর্তন প্রয়োজন?
না, না।A860-2120 সেন্সর সিরিজ V003/V004 ভেরিয়েন্ট নির্বিশেষে একই সংকেত ইন্টারফেস উত্পন্ন করে both উভয়ই একই সংকেত স্তর এবং সংযোগকারী কনফিগারেশনের সাথে একই AiBZ এনকোডার প্রোটোকল ব্যবহার করেএকটি V003 একটি V004 দ্বারা প্রতিস্থাপন (বা বিপরীতভাবে) কোন CNC পরামিতি পরিবর্তন প্রয়োজন।
ইনস্টলেশনের পরে, প্রতিস্থাপনের পরে স্ট্যান্ডার্ড যাচাইকরণ (অরিয়েশন পরীক্ষা, এনকোডার ডায়াগনস্টিক চেক) কোনও সফ্টওয়্যার সমন্বয় ছাড়াই সঠিক ফাংশন নিশ্চিত করে।
প্রশ্ন ৪ঃ এআইবিজেড সেন্সরগুলির ব্যর্থতার কারণ কী এবং হার্ড ফল্টের আগে ব্যর্থতা পূর্বাভাস দেওয়া যেতে পারে?
সাধারণ ব্যর্থতার মোডগুলির মধ্যে রয়েছে দূষণের প্রবেশ (শীতল তরল সেন্সর হাউজে প্রবেশ করে এবং ইলেকট্রনিক্স বা সিগন্যাল ট্র্যাকগুলি ক্ষয় করে),অভ্যন্তরীণ সোল্ডার জয়েন্টগুলির কম্পন-প্ররোচিত যান্ত্রিক ব্যর্থতা, এবং এলইডি/ফোটোডেটেক্টর ডিগ্রেডেশন অপটিক্যাল এনকোডার প্রকারের মধ্যে।
প্রাথমিক লক্ষণগুলির মধ্যে এনকোডার এলার্মগুলির ক্রমবর্ধমান ফ্রিকোয়েন্সি অন্তর্ভুক্ত রয়েছে যা পাওয়ার চক্রের উপর পরিষ্কার করে (অস্থায়ী সংকেত নির্দেশ করে),স্পিন্ডল ওরিয়েন্টেশন স্টপ পজিশনে ড্রাইভ (জেড-পলস টাইমিং বৈচিত্র্য প্রস্তাব করে), এবং এম্প্লিফায়ারের ডায়াগনস্টিকের উপর দৃশ্যমান সিগন্যালের কম পরিমাণ।
এনকোডার অ্যালার্মের ইতিহাস এবং সময়ের সাথে সাথে ওরিয়েন্টেশন ধারাবাহিকতার পর্যবেক্ষণ একটি কঠিন ব্যর্থতার আগে প্রাথমিক সতর্কতা প্রদান করে।
প্রশ্ন ৫ঃ নতুন A860-2120-V004 এর পরিবর্তে কি পুনর্নির্মাণ করা একটি কার্যকর বিকল্প?
হ্যাঁ, যোগ্যতার সাথে। পরিপক্ক ফ্যানুক সার্ভিস পার্টনার এবং বিশেষজ্ঞ রিফ্রেশার বিচ্ছিন্ন, পরিষ্কার, পরিধান অভ্যন্তরীণ উপাদান প্রতিস্থাপন,এবং পুনরায় বিক্রির আগে ফ্যানুকের সিগন্যাল স্পেসিফিকেশনের সাথে পুনর্নবীকৃত সেন্সর পরীক্ষা করুনএকটি মানসম্পন্ন পুনর্নির্মাণকারী থেকে একটি পুনর্নির্মাণ করা V004 স্ট্যান্ডার্ড উৎপাদন ব্যবহারের জন্য একটি কার্যকর রক্ষণাবেক্ষণ অংশ।
যেখানে স্পিন্ডল স্টপটাইম অত্যন্ত ব্যয়বহুল, নতুন সেন্সরগুলি অবশিষ্ট পরিষেবা জীবন সম্পর্কে সর্বোচ্চ নির্ভরযোগ্যতা সরবরাহ করে।
কম খরচে একটি পুনর্নির্মাণ সেন্সর কম সমালোচনামূলক মেশিন, ব্যাকআপ মেশিন বা বাজেটের সীমাবদ্ধতা প্রয়োগের জন্য উপযুক্ত।
