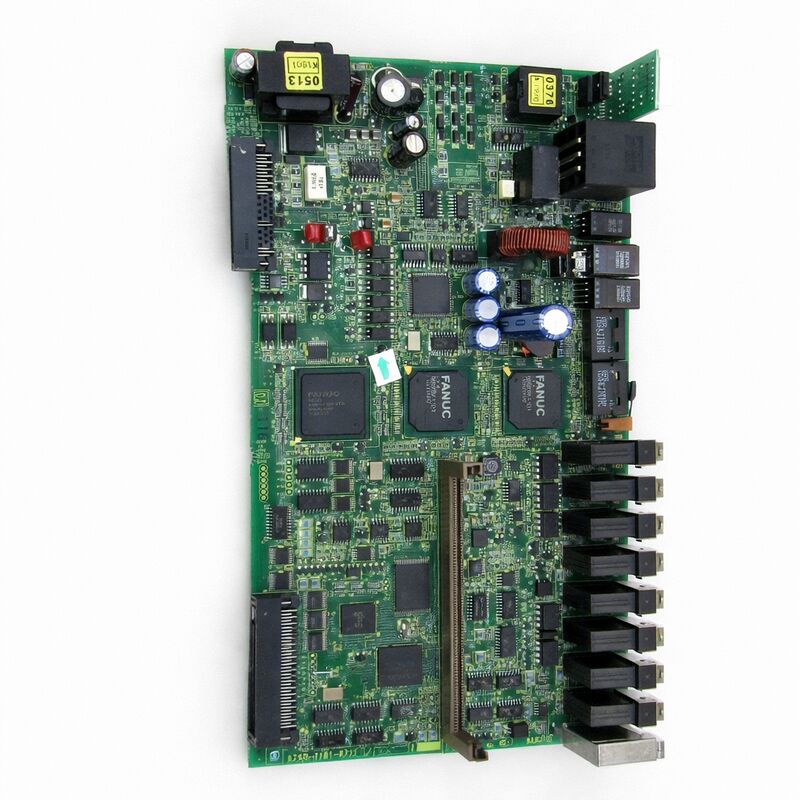

FANUC A20B-2101-0711∙ βi SVSP সার্ভো / স্পিন্ডল এম্প্লিফায়ার কন্ট্রোল পিসিবি ∙ বিটা-আই কম্বাইনড ড্রাইভ কন্ট্রোল বোর্ড, A20B-2101 সিরিজ, জাপান মূল

পার্ট নম্বরঃA20B-2101-0711

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

প্রোডাক্ট বিভাগঃপিসিবি ¢ বেটা-আই এসভিএসপি সার্ভো/স্পিন্ডল এম্প্লিফায়ার কন্ট্রোল বোর্ড

সিরিজ:A20B-2101

সংক্ষিপ্ত বিবরণ

দ্যFANUC A20B-2101-0711FANUC এর Beta-i SVSP সমন্বিত সার্ভো এবং স্পিন্ডল এম্প্লিফায়ারের জন্য কন্ট্রোল প্রিন্টেড সার্কিট বোর্ড।

The SVSP (Servo and SPindle) is a compact amplifier unit that integrates servo axis control and spindle drive capability into a single module — an approach that reduces cabinet footprint and wiring complexity on smaller and mid-range CNC machine tools where the separate Alpha-i servo and spindle amplifier stacks would be excessive.

A20B-2101-0711 হল SVSP ইউনিটের গোয়েন্দা স্তর।

এটি এম্প্লিফায়ারের সমস্ত কন্ট্রোল লজিক ফাংশন পরিচালনা করে: এফএসএসবি ফাইবার বাসের মাধ্যমে সিএনসি থেকে গতি এবং টর্ক কমান্ড গ্রহণ, পাওয়ার রূপান্তর সার্কিট্রি পরিচালনা,মোটর রোলিং থেকে বর্তমান ফিডব্যাক পর্যবেক্ষণ, উচ্চ ফ্রিকোয়েন্সিতে বর্তমান নিয়ন্ত্রণ লুপ চালানো, এবং ড্রাইভ অবস্থা, এলার্ম কোড, এবং এনকোডার ফিডব্যাক CNC রিপোর্ট।

পাওয়ার স্টেজ ∙ ট্রানজিস্টর ব্রিজ এবং রেক্টিফায়ার যা প্রকৃতপক্ষে মোটর কারেন্ট স্যুইচ করে ∙ এটি এম্প্লিফায়ারের একটি পৃথক অংশ।

A20B-2101-0711 কন্ট্রোল বোর্ড তাকে কী করতে হবে তা বলে এবং এটি সঠিকভাবে করছে কিনা তা পর্যবেক্ষণ করে।

এই বোর্ডটি A20B-2101 সিরিজের অংশ, যা FANUC এর Beta-i সার্ভো এম্প্লিফায়ার পরিবারের জন্য নিয়ন্ত্রণ PCB গুলিকে কভার করে।

বিটা-আই পরিবার বৃহত্তর আলফা-আই সিরিজের থেকে একটি ভিন্ন পরিবর্ধক আর্কিটেকচার ব্যবহার করেঃ এটি ফ্যানুকের ড্রাইভ লাইনআপের অর্থনৈতিক, কম্প্যাক্ট প্রান্তের জন্য ডিজাইন করা হয়েছে,টার্নিং সেন্টারে ছোট সার্ভো মোটর এবং স্পিন্ডল মোটর চালিত, উল্লম্ব মেশিনিং সেন্টার, এবং অনুরূপ মেশিন যেখানে অক্ষ লোড উচ্চতর বর্তমান আলফা-i ড্রাইভ প্রয়োজন হয় না।

মূল বৈশিষ্ট্যাবলী

বেটা-আই এসভিএসপি আর্কিটেকচার

এসভিএসপি এম্প্লিফায়ার ধারণাটি কমপ্যাক্ট সিএনসি মেশিন টুলগুলির একটি ব্যবহারিক সীমাবদ্ধতার সমাধান করেঃ ক্যাবিনেটের স্থান।

স্পিন্ডলযুক্ত তিন অক্ষের মেশিনের জন্য একটি স্ট্যান্ডার্ড আলফা-আই ড্রাইভ কনফিগারেশনে চারটি পৃথক এম্প্লিফায়ার মডিউল (পিএসএম পাওয়ার সাপ্লাই, তিনটি এসভিএম এবং একটি এসপিএম) প্রয়োজন, যার প্রত্যেকটির নিজস্ব কন্ট্রোল বোর্ড রয়েছে,ডিসি বাস সংযোগএকটি ছোট টার্ন বা মেশিনিং সেন্টারের জন্য, এটি একটি গুরুত্বপূর্ণ ক্যাবিনেট রিয়েল এস্টেট।

বিটা-আই এসভিএসপি একটি মডিউলে সার্ভো এবং স্পিন্ডল ড্রাইভকে সংহত করে, সাধারণত দুটি বা তিনটি সার্ভো অক্ষ প্লাস একটি স্পিন্ডল জন্য কনফিগার করা হয়।A20B-2101-0711 কন্ট্রোল বোর্ড এক PCB থেকে এই মাল্টি ফাংশন কনফিগারেশন পরিচালনা করে.

এটি সিএনসি থেকে সমস্ত সার্ভো অক্ষের জন্য এসভিএসপি হ্যান্ডেলগুলির জন্য এফএসএসবি কমান্ডগুলি গ্রহণ করে, প্লাস স্পিন্ডল বিভাগের জন্য সিরিয়াল স্পিন্ডল কমান্ড, এবং সেই অনুযায়ী পাওয়ার স্টেজটি সমন্বয় করে।

এই সংহতকরণটি কার্যকর তবে একটি নির্ভরতা তৈরি করেঃ যখন কন্ট্রোল বোর্ড ব্যর্থ হয়, তখন সেই এসভিএসপি ইউনিটের দ্বারা পরিবেশন করা সমস্ত ড্রাইভ ফাংশন একযোগে বন্ধ হয়ে যায়।

দুটি সার্ভো অক্ষ এবং একটি স্পিন্ডল সহ একটি মেশিন যা সমস্ত এসভিএসপি দিয়ে চলছে যদি একক A20B-2101-0711 বোর্ড ব্যর্থ হয় তবে সমস্ত অক্ষ গতি এবং স্পিন্ডল নিয়ন্ত্রণ হারাবে।তাই উৎপাদন পুনরুদ্ধারের জন্য প্রতিস্থাপন বোর্ডের দ্রুত সরবরাহ গুরুত্বপূর্ণ.

কন্ট্রোল বোর্ডের ব্যর্থতা ∙ কী আশা করা যায়

A20B-2101-0711 ক্রমাগত স্ব-মনিটরিং সম্পাদন করে। যখন এটি একটি ত্রুটি অবস্থা সনাক্ত করে √ অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ, এনকোডার ত্রুটি, তাপীয় অতিরিক্ত লোড,বা FSSB যোগাযোগ ব্যর্থতা এটি একটি অ্যালার্ম কোড তৈরি করে যা CNC এর অ্যালার্ম স্ক্রিনে এবং সাধারণত সামনের প্যানেলে SVSP এম্প্লিফায়ারের 7-সেগমেন্ট LED ডিসপ্লেতে প্রদর্শিত হয়.

সার্ভো এলার্ম 4xx কোড(বিশেষ করে SV401, SV404, SV417, এবং অনুরূপ) স্টার্টআপ বা অবিলম্বে লোড অধীনে প্রায়ই ড্রাইভ নিয়ন্ত্রণ বোর্ড নির্দেশ যখন তারা একই সময়ে সব অক্ষ এবং মোটর হার্ডওয়্যার (ক্যাবল,এনকোডার, মোটর) সঠিকভাবে পরীক্ষা করে।

ড্রাইভ ইউনিট এলার্ম ফ্ল্যাশিং LED কোডSVSP এর সামনের প্যানেলে প্রদর্শিত কোডগুলি FANUC Beta-i এম্প্লিফায়ার এলার্ম কোডের সাথে ক্রস-রেফারেন্স করা উচিত। কোডগুলি পাওয়ার-আপের সাথে সাথে, মোটরগুলি চলার আগে,প্রায়ই একটি মোটর বা তারের ত্রুটি পরিবর্তে বোর্ড স্তরের ত্রুটি নির্দেশ করে.

একযোগে মাল্টি-অক্ষ ত্রুটিএটি একটি বিশেষভাবে শক্তিশালী সূচক। পৃথক অক্ষের ত্রুটিগুলি সাধারণত সেই অক্ষের মোটর বা তারের সমস্যা নির্দেশ করে।

যখন একটি এসভিএসপি দ্বারা পরিবেশন করা সমস্ত অক্ষ একযোগে অ্যালার্ম দেখায়, তখন এসভিএসপি এর নিয়ন্ত্রণ বোর্ডটি সবচেয়ে সম্ভাব্য সাধারণ কারণ।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এসভিএসপি এম্প্লিফায়ারের এলইডি ডিসপ্লে মেশিনটি চলার আগে পাওয়ার-আপ করার সময় একটি ফ্ল্যাশিং অ্যালার্ম কোড দেখায়। ত্রুটি তদন্ত কোথায় শুরু করা উচিত?

রক্ষণাবেক্ষণ ম্যানুয়ালের মধ্যে FANUC Beta-i SVSP এলার্ম লিস্টের সাথে LED কোডটি ক্রস-রেফারেন্স করুন।

0x বা 1x পরিসরের কোডগুলি সাধারণত পাওয়ার সাপ্লাই বা প্রধান সার্কিট সমস্যা নির্দেশ করে। 3x, 4x, বা 5x পরিসরের কোডগুলি সাধারণত কন্ট্রোল বোর্ড সমস্যা বা FSSB যোগাযোগ সমস্যা নির্দেশ করে।

FSSB সম্পর্কিত কোডগুলির জন্য, প্রথমে SVSP এর COP সংযোগকারীদের সমস্ত ফাইবার সংযোগগুলি পরীক্ষা করুন।

যেসব এলার্ম কোড ফাইবার সংযুক্ত আছে, সেগুলোর জন্য A20B-2101-0711 কন্ট্রোল বোর্ড পরবর্তী সন্দেহভাজন।

প্রশ্ন ২ঃ সম্পূর্ণ SVSP এম্প্লিফায়ার ইউনিট প্রতিস্থাপন না করে কি A20B-2101-0711 প্রতিস্থাপন করা যেতে পারে?

হ্যাঁ, কন্ট্রোল বোর্ডটি একটি পৃথক, SVSP এম্প্লিফায়ারের ভিতরে ক্ষেত্র-পরিবর্তনযোগ্য উপাদান।বোর্ড এম্প্লিফায়ার হাউজিং ভিতরে মাউন্ট এবং অভ্যন্তরীণ সংযোজকগুলির মাধ্যমে শক্তি পর্যায় সার্কিট্রি সংযোগ করে.

যথাযথ ESD সতর্কতা এবং এম্প্লিফায়ার বন্ধ, নিয়ন্ত্রণ বোর্ড অপসারণ এবং প্রতিস্থাপন করা যেতে পারে।

প্রতিস্থাপনের পরে, মটর এবং অক্ষের কনফিগারেশনের জন্য নির্দিষ্ট সিএনসি সার্ভো পরামিতিগুলি অক্ষত কিনা তা যাচাই করুন these এগুলি সিএনসির এসআরএমে সংরক্ষণ করা হয়, এম্প্লিফায়ার বোর্ডে নয়,তাই তারা হারিয়ে যাওয়া উচিত নয় যদি না অন্যান্য হার্ডওয়্যার পরিবর্তন করা হয়.

প্রশ্ন 3: প্রতিস্থাপন A20B-2101-0711 ইনস্টল করার পরে, সমস্ত অক্ষ SV401 এলার্ম দেখায়। সবচেয়ে সম্ভাব্য কারণ কি?

SV401 সার্ভো এম্প্লিফায়ার প্রস্তুত নয় নির্দেশ করে। একটি কন্ট্রোল বোর্ড প্রতিস্থাপনের পরে, সমস্ত অক্ষে অবিলম্বে SV401 এর সবচেয়ে সাধারণ কারণ হল FSSB ফাইবার সংযোগ।

বোর্ড প্রতিস্থাপনের সময়, নতুন বোর্ডের সিওপি সংযোগকারীগুলিতে ফাইবার তারগুলি সম্পূর্ণরূপে পুনরায় স্থাপন করা হয়নি।

প্রতিটি ফাইবার কানেক্টর বন্ধ করুন, পরীক্ষা করুন এবং পুনরায় সেট করুন, নিশ্চিত করুন যে প্রতিটি সম্পূর্ণরূপে সন্নিবেশিত এবং লক করা আছে।

যদি FSSB ফাইবারগুলি সঠিকভাবে নিশ্চিত করা হয় এবং অ্যালার্ম অব্যাহত থাকে, তাহলে CNC এর FSSB পরামিতি কনফিগারেশনটি এম্প্লিফায়ারের অক্ষ বরাদ্দের সাথে মেলে তা যাচাই করুন।

প্রশ্ন 4: A20B-2101-0711 কি নির্দিষ্ট SVSP পাওয়ার রেটিং এর সাথে মেলে, নাকি এটি Beta-i SVSP পরিসরে সর্বজনীন?

বিভিন্ন SVSP পাওয়ার রেটিং (যেমন, SVSP-20/20/20/40, SVSP-20/20/40-11 ইত্যাদি) A20B-2101 পরিবারের মধ্যে বিভিন্ন কন্ট্রোল বোর্ড ভেরিয়েন্ট ব্যবহার করতে পারে।

কন্ট্রোল বোর্ডের ফার্মওয়্যার এবং হার্ডওয়্যার কনফিগারেশন এটি নিয়ন্ত্রণ করে এমন নির্দিষ্ট এম্প্লিফায়ার টাইপের সাথে মেলে।

একটি প্রতিস্থাপন নিয়ন্ত্রণ বোর্ড অর্ডার করার আগে SVSP এম্প্লিফায়ারের সঠিক মডেল নম্বরটি নিশ্চিত করুন এবং প্রতিস্থাপন বোর্ডের অংশ নম্বরটি সেই এম্প্লিফায়ার মডেলের জন্য উপযুক্ত কিনা তা যাচাই করুন।একটি mismatched কন্ট্রোল বোর্ড ব্যবহার ভুল অপারেশন বা স্টার্টআপ এ অবিলম্বে এলার্ম হতে পারে.

প্রশ্ন ৫ঃ কন্ট্রোল বোর্ড ব্যর্থ হওয়ার আগে এসভিএসপি বেশ কয়েক বছর ধরে পরিষেবাতে ছিল। বিটা-আই এসভিএসপি কন্ট্রোল বোর্ড ব্যর্থতার সাধারণ কারণ কী?

ইলেক্ট্রোলাইটিক ক্যাপাসিটরের অবনতি সবচেয়ে সাধারণ বয়সের সাথে সম্পর্কিত কারণ।উচ্চ পরিবেষ্টিত তাপমাত্রায় কাজ করে এমন এম্প্লিফায়ারগুলির কন্ট্রোল বোর্ডগুলি মেশিন টুল বৈদ্যুতিক ক্যাবিনেটের একটি সাধারণ অবস্থা শীতল পরিবেশে থাকাগুলির তুলনায় দ্রুত বয়স.

পাওয়ার রেগুলেশন সার্কিটের ক্যাপাসিটরগুলি বছরের পর বছর ধরে পরিষেবাতে শুকিয়ে যায়, যার ফলে ভোল্টেজ নিয়ন্ত্রণ ব্যর্থ হয় এবং বোর্ডটি সম্পূর্ণরূপে ব্যর্থ হওয়ার আগে অন্যান্য ত্রুটির ধরণের অনুকরণ করে অ্যালার্মগুলি ট্রিগার করে।অন্যান্য কারণগুলির মধ্যে রয়েছে কানেক্টর যোগাযোগের ক্ষয়ক্ষতি শীতল তরল কুয়াশা প্রবেশ এবং বিদ্যুৎ সরবরাহ থেকে মাঝে মাঝে ক্ষণস্থায়ী ওভারভোল্টেজ ইভেন্টগুলি.

ক্যাবিনেটের কুলিং ফিল্টারগুলির নিয়মিত পরিদর্শন এবং পর্যাপ্ত বায়ুচলাচল নিশ্চিত করা নিয়ন্ত্রণ বোর্ডের পরিষেবা জীবনকে উল্লেখযোগ্যভাবে বাড়িয়ে তোলে।
