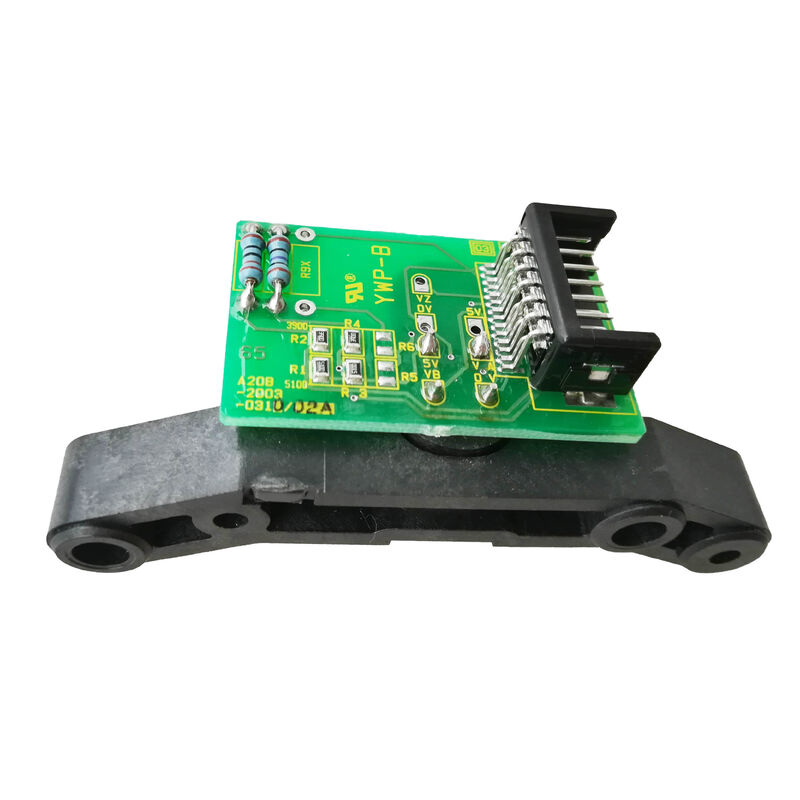

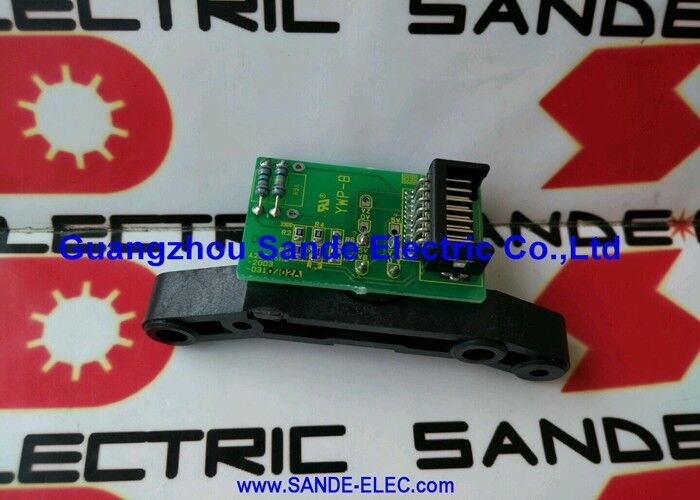

Fanuc PLC সেন্সর এনকোডার A20B-2003-0310 A20B20030310 A2OB-2OO3-O31O

A20B-2003-0310∙ FANUC MI/MIZ সেন্সর পিক-আপ ইউনিট PCB A860-2100-V001 / আলফা এবং আলফা-আই স্পিন্ডল / গতি / ওরিয়েন্টেশন / স্টিক ট্যাপিং

এমআই/এমআইজেড সেন্সর ∙ তিনটি ফাংশন, একটি সেন্সর সমাবেশ

The FANUC Alpha and Alpha-i spindle motor's MI sensor (Magnetic sensor with Index) or MIZ sensor (Magnetic sensor with Index and Z-phase) provides the spindle amplifier with the feedback it needs for three distinct functions:

স্পিন্ডল স্পিড রেগুলেশনঃক্রমাগত গতি পালস গণনা প্রকৃত স্পিন্ডল গতি প্রদান করে। স্পিন্ডল এম্প্লিফায়ার এটি সিএনসি-কমান্ডযুক্ত গতির সাথে প্রতি কয়েক মিলিসেকেন্ডে তুলনা করে,বিভিন্ন কাটিয়া লোডের অধীনে প্রোগ্রাম করা গতি বজায় রাখার জন্য মোটর বর্তমান সামঞ্জস্য করা.

স্পিন্ডল ওরিয়েন্টেশনঃসিএনসি টুল পরিবর্তন করার আগে স্পিন্ডলকে একটি নির্দিষ্ট কৌণিক অবস্থানে ঘোরানোর নির্দেশ দেয়। সেন্সরের আই (ইন্ডেক্স) ইমপ্লান্স নিখুঁত কৌণিক রেফারেন্স সরবরাহ করে।এম্প্লিফায়ার এই রেফারেন্স থেকে এনকোডার ধাপ গণনা পৌঁছানোর এবং ওরিয়েন্টেশন অবস্থান রাখা.

স্টিক ট্যাপিং:স্টিক ট্যাপিংয়ের জন্য স্পিন্ডল ঘূর্ণন এবং জেড-অক্ষ ফিডার রেট এর মধ্যে সঠিক ফেজ-লকড সিঙ্ক্রোনাইজেশন প্রয়োজন। The sensor's real-time angular feedback allows the CNC to compute the Z-axis position command from the spindle angle at every interpolation cycle — maintaining the precise pitch ratio required for accurate threads.

পণ্য সম্পর্কিত মূল তথ্য

সেন্সর পিসিবি ব্যর্থতা ∙ লক্ষণ

একটি ব্যর্থ A20B-2003-0310 স্পিন্ডলের ফিডব্যাক ব্যাহত করেঃ

এসপি এলার্ম 07 (দ্রুততা ফিডব্যাক ত্রুটি):স্পিন্ডল এম্প্লিফায়ার কোন বা অসম্ভব গতি ফিডব্যাক সংকেত সনাক্ত করে। এই অ্যালার্মটি যখন স্পিন্ডল চালানোর জন্য আদেশ দেওয়া হয় তখন অ্যাক্সেস ফিডব্যাক ছাড়াই গতি নিয়ন্ত্রণ করতে পারে না।

ওরিয়েন্টেশন ব্যর্থতাঃসূচক পালস অনুপস্থিত বা দূষিত। স্পিন্ডল নিরঙ্কুশভাবে ওরিয়েন্টেশন রেফারেন্স খুঁজতে ঘোরাফেরা করে। সিএনসি একটি ওরিয়েন্টেশন টাইমআউট তৈরি করে।

স্টিক ট্যাপিং ত্রুটিঃফ্যাজ সিঙ্ক্রোনাইজেশন ভাঙ্গা হয় ️ ট্যাপিং চক্রের সময় ভুল থ্রেড পিচ বা সিএনসি সিঙ্ক্রোনাইজেশন অ্যালার্ম।

তাপমাত্রার সাথে সম্পর্কিত বিরতিপূর্ণ এলার্মঃপিসিবি ঠান্ডা স্টার্টে সঠিকভাবে কাজ করতে পারে তবে স্পিন্ডল মোটর এলাকা উত্তপ্ত হওয়ার সাথে সাথে ব্যর্থ হতে পারে - সেন্সর সমাবেশের তাপীয়ভাবে বিঘ্নিত সোল্ডার জয়েন্ট বা উপাদানগুলির বৈশিষ্ট্য।

অ্যাপ্লিকেশন দৃশ্যকল্প

এসপি-০৭ অ্যালার্ম ডায়গনিস্টিকঃএকটি মেশিনিং সেন্টার স্পিন্ডল স্টার্টে এসপি -07 উত্পন্ন করে। মোটর উত্তোলন, ক্যাবল এবং এম্প্লিফায়ার ফিডব্যাক ইনপুট সমস্ত সঠিকভাবে পরীক্ষা করে। A860-2100-V001 পিকআপ ইউনিট সনাক্ত করা হয়।ভিতরে A20B-2003-0310 PCB প্রতিস্থাপন এলার্ম পরিষ্কার.

সিএনসি টার্নের ওরিয়েন্টেশন ত্রুটিঃএকটি টার্নিং সেন্টার ব্যর্থ সরঞ্জাম পরিবর্তন অপারেশন spindle স্পিন্ডল ওরিয়েন্ট করতে পারে না। পিকআপ ইউনিট থেকে আই-পলস অনুপস্থিত। A20B-2003-0310 প্রতিস্থাপন ওরিয়েন্টেশন সূচক পুনরুদ্ধার।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-2003-0310 কি সম্পূর্ণ A860-2100-V001 ইউনিট নাকি কেবল ভিতরের PCB?

A20B-2003-0310 হল সম্পূর্ণ ইউনিটের ভিতরে PCB। A860-2100-V001 হল সম্পূর্ণ সমাবেশ (হাউজিং, সেন্সর উপাদান এবং PCB) ।যদি যান্ত্রিক হাউজিং এবং সেন্সর উপাদান ক্ষতিগ্রস্ত না হয় কিন্তু ইলেকট্রনিক্স ব্যর্থ হয়েছে, A20B-2003-0310 হল নির্দিষ্ট প্রতিস্থাপন উপাদান।

প্রশ্ন ২ঃ এমআই এবং এমআইজি সেন্সরের মধ্যে পার্থক্য কী?

এমআই সেন্সর গতির ধাক্কা এবং ওরিয়েন্টেশন রেফারেন্সের জন্য প্রতি রেভোলিউশনে একটি সূচক (আই) ধাক্কা সরবরাহ করে।এমআইজি সেন্সর একটি জেড-ফেজ আউটপুট যুক্ত করে একটি উচ্চতর রেজোলিউশন অবস্থান রেফারেন্স যা আরও সুনির্দিষ্ট পরম কোণীয় অবস্থান প্রয়োজন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়. A860-2100-V001 পিকআপ ইউনিট উভয়ই পরিবেশন করে; A20B-2003-0310 PCB উভয় সংকেত প্রকার প্রক্রিয়া করে।

প্রশ্ন 3: A20B-2003-0310 কি আলফা এবং আলফা-আই স্পিন্ডল মোটর উভয়ের সাথে কাজ করে?

হ্যাঁ. ব্যবহারকারীর বিবরণ স্পষ্টভাবে নিশ্চিত করেঃ "ALPHA & ALPHA-I SPINDLE MOTOR এর জন্য।" উভয় স্পিন্ডল মোটর প্রজন্মের MI / MIZ প্রতিক্রিয়া জন্য A860-2100-V001 পিকআপ ইউনিট এবং A20B-2003-0310 PCB ব্যবহার করে।

প্রশ্ন ৪ঃ A20B-2003-0310 বেঞ্চ টেস্ট করা যাবে কি পিক-আপ ইউনিটের বাইরে?

পিসিবি-র আউটপুট তৈরির জন্য সেন্সর উপাদান ইনপুট সংকেতের প্রয়োজন ⇒ এটি বিচ্ছিন্নভাবে অর্থপূর্ণভাবে পরীক্ষা করা যায় না। সবচেয়ে ব্যবহারিক ডায়াগনস্টিক পদ্ধতি হল প্রতিস্থাপনঃএকটি পরিচিত ভাল উদাহরণ সঙ্গে পিকআপ ইউনিট বা PCB প্রতিস্থাপন এবং স্পিন্ডল এলার্ম পরিষ্কার কিনা পর্যবেক্ষণ. যদি অ্যালার্ম প্রতিস্থাপনের পরেও থাকে, তাহলে ত্রুটিটি ফিডব্যাক চেইনের অন্য কোথাও রয়েছে (কেবলের অখণ্ডতা, লক্ষ্য ডিস্কের অবস্থা, এম্প্লিফায়ার ফিডব্যাক ইনপুট সার্কিট) ।

Q5: A20B-2003-0310 এর সাথে কোন লক্ষ্য ডিস্কের অবস্থা পরীক্ষা করা উচিত?

সেন্সর পিসিবি প্রতিস্থাপনের আগে, স্পিন্ডল মোটর শ্যাফ্টের লক্ষ্য ডিস্কটি ক্ষতি, দূষণ (তেল বা ধাতব ধ্বংসাবশেষের জমা) বা সেন্সর উপাদানগুলির সাথে ভুল বায়ু ফাঁক পরীক্ষা করুন।একটি দূষিত বা ক্ষতিগ্রস্ত লক্ষ্য ডিস্ক অনিয়মিত পালস প্যাটার্ন তৈরি করতে পারে যা সেন্সর পিসিবি সংশোধন করতে পারে না ¢ এমনকি একটি কার্যকরী পিসিবি সহ স্পিন্ডল অ্যালার্ম সৃষ্টি করে. যদি অস্বাভাবিক অবস্থা পাওয়া যায় তাহলে লক্ষ্য ডিস্ক পরিষ্কার করুন অথবা প্রতিস্থাপন করুন।
