ওডিএম ফ্যানুক স্পিন্ডল মোটর এনকোডার সেন্সর A20B-2002-0300

FANUC A20B-2002-0300 | আলফা সিরিজ স্পিন্ডেল মোটর এনকোডার সেন্সর ইউনিট — মাউন্টিং ব্র্যাকেট / অন-বোর্ড রিলে / টাইপ-বি ইন্টারফেস সহ

আলফা সিরিজ ড্রাইভ সিস্টেমের জন্য স্পিন্ডেল গতির প্রতিক্রিয়া

A20B-2002-0300 হল FANUC-এর আলফা সিরিজ স্পিন্ডেল ড্রাইভ সিস্টেমের জন্য স্পিন্ডেল মোটর এনকোডার সেন্সর অ্যাসেম্বলি। এটি স্পিন্ডেল মোটরের পিছনের দিকে মাউন্ট করা হয় — সাধারণত ব্লোয়ার ফ্যানের নীচে — এবং স্পিন্ডেল RPM প্রতিক্রিয়া সংকেত তৈরি করে যা আলফা সিরিজ স্পিন্ডেল অ্যামপ্লিফায়ারের কাটিং লোডের অধীনে গতি নিয়ন্ত্রণ করার জন্য প্রয়োজন।

সেন্সরটি টাইপ-বি সিরিয়াল ইন্টারফেসের মাধ্যমে আলফা সিরিজ স্পিন্ডেল অ্যামপ্লিফায়ার মডিউলের JY2 টার্মিনালে সংযুক্ত হয়। এই ইন্টারফেস স্পেসিফিকেশনটি আলফা প্রজন্মের জন্য নির্দিষ্ট — আলফা i বা পরবর্তী ড্রাইভ প্রজন্মের FSSB-ভিত্তিক প্রতিক্রিয়ার সাথে সামঞ্জস্যপূর্ণ নয়।

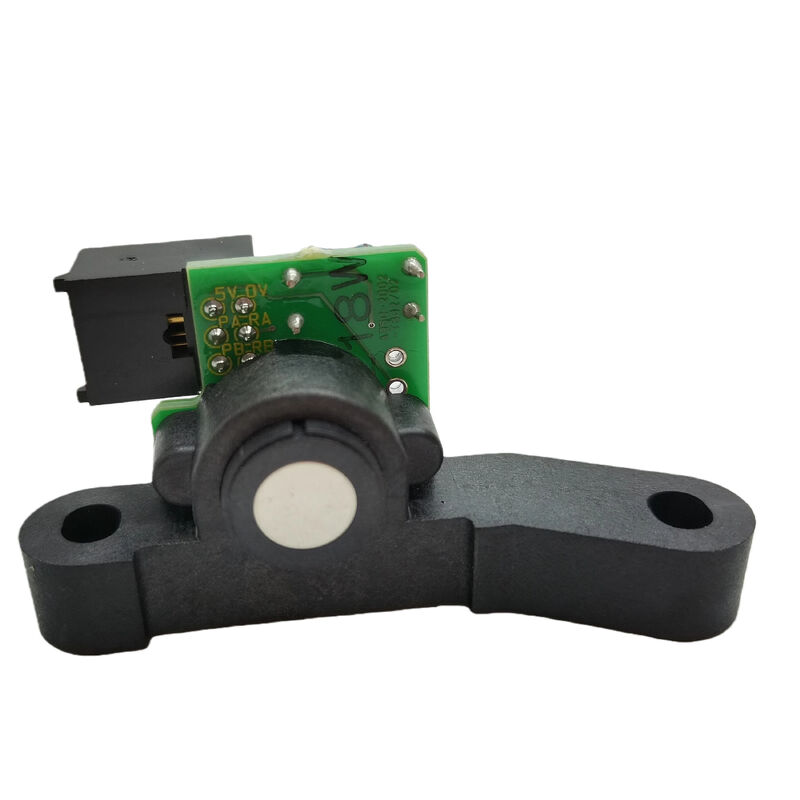

অ্যাসেম্বলিটি একটি সম্পূর্ণ ইউনিট হিসাবে সরবরাহ করা হয়: অন-বোর্ড রিলে সহ PCB একটি ব্র্যাকেটে মাউন্ট করা হয় যা সেন্সরটিকে স্পিন্ডেল মোটরের ম্যাগনেটিক টার্গেট রিং থেকে সঠিক ক্লিয়ারেন্সে স্থাপন করে। ব্র্যাকেটটি PCB-এর সেন্সিং উপাদান এবং ঘূর্ণায়মান টার্গেটের মধ্যে এয়ার গ্যাপ নির্ধারণ করে। ইনস্টলেশনের পরে ভুল এয়ার গ্যাপ একটি কার্যকরী PCB থেকেও দুর্বল বা অনুপস্থিত প্রতিক্রিয়া সংকেত তৈরি করে। অ্যাসেম্বলিটি সরানো এবং পুনরায় ফিট করার সময় স্পিন্ডেল মোটরের রক্ষণাবেক্ষণ ডকুমেন্টেশন অনুযায়ী সেন্সর-টু-টার্গেট ক্লিয়ারেন্স যাচাই করুন।

দুটি হার্ডওয়্যার রিভিশন বিদ্যমান — /01A এবং /02A। উভয়ই একই ফাংশন পরিবেশন করে। যদি রিভিশন ম্যাচিংয়ের প্রয়োজন হয় তবে অর্ডার করার সময় ইনস্টল করা ইউনিটের লেবেল থেকে রিভিশন নির্দিষ্ট করুন।

মূল স্পেসিফিকেশন

প্রতিস্থাপন রেফারেন্স — A290-0854-V320

FANUC-এর আফটারমার্কেট A290-0854-V320 কে স্পিন্ডেল ফিডব্যাক অ্যাপ্লিকেশনগুলির জন্য একটি সম্পর্কিত প্রতিস্থাপন হিসাবে তালিকাভুক্ত করে যেখানে A20B-2002-0300 প্রয়োজন। একটি বিকল্প রেফারেন্সের সাথে প্রতিস্থাপন করার আগে, নিশ্চিত করুন যে যান্ত্রিক মাউন্টিং, সংযোগকারী প্রকার, এবং টাইপ-বি সিগন্যাল ইন্টারফেস ইনস্টল করা অ্যামপ্লিফায়ার এবং মোটর কনফিগারেশনের সাথে মেলে।

ত্রুটি নির্ণয় — অন-বোর্ড রিলে

A20B-2002-0300-এর অন-বোর্ড রিলে একটি সুইচ আউটপুট সরবরাহ করে যা স্পিন্ডেল অ্যামপ্লিফায়ার ত্রুটি সনাক্তকরণ এবং গতি নিশ্চিতকরণ ফাংশনগুলির জন্য ব্যবহার করে। যদি স্পিন্ডেল গতির প্রতিক্রিয়া হারিয়ে যায় বা রিলে আউটপুট অনুপস্থিত থাকে, তবে অ্যামপ্লিফায়ার একটি স্পিন্ডেল অ্যালার্ম তৈরি করে। PCB প্রতিস্থাপনের আগে, মাউন্টিং পজিশন থেকে ব্র্যাকেটের স্থানচ্যুতি যাচাই করুন এবং ক্ষয়, কুল্যান্ট অবশিষ্টাংশ, বা বাঁকা পিনের জন্য JY2 সংযোগকারী পরিদর্শন করুন। একটি সংযোগকারী ত্রুটি বা স্থানান্তরিত মাউন্টিং একটি ব্যর্থ PCB-এর মতো একই অ্যালার্ম লক্ষণ তৈরি করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: ড্রাইভ সিস্টেমে স্পিন্ডেল এনকোডার সেন্সর কী করে?

এটি JY2 টার্মিনালের মাধ্যমে আলফা সিরিজ স্পিন্ডেল অ্যামপ্লিফায়ারে স্পিন্ডেল RPM প্রতিক্রিয়া সরবরাহ করে। অ্যামপ্লিফায়ার এই সংকেতটি পরিবর্তনশীল কাটিং লোডের অধীনে কমান্ডেড স্পিন্ডেল গতি বজায় রাখতে ব্যবহার করে। একটি বৈধ প্রতিক্রিয়া সংকেত ছাড়া, অ্যামপ্লিফায়ার তার গতি লুপ বন্ধ করতে পারে না এবং একটি স্পিন্ডেল অ্যালার্ম তৈরি করে।

প্রশ্ন ২: স্পিন্ডেল গতি স্বাভাবিক বলে মনে হচ্ছে কিন্তু টুল পরিবর্তনগুলি একটি ওরিয়েন্টেশন অ্যালার্ম সহ ব্যর্থ হয়। A20B-2002-0300 কি এর কারণ হতে পারে?

হ্যাঁ। যদি গতির প্রতিক্রিয়া উপস্থিত থাকে কিন্তু Z-পালস রেফারেন্স (প্রতি-বিপ্লব ওরিয়েন্টেশন পালস) অনুপস্থিত বা বিরতিপূর্ণ হয়, তবে স্পিন্ডেল কমান্ডেড গতিতে চলতে পারে কিন্তু টুল পরিবর্তনের জন্য ওরিয়েন্ট করতে পারে না। ব্র্যাকেটের স্থানচ্যুতি পরীক্ষা করুন — একটি স্থানান্তরিত সেন্সর অবস্থান গতির প্রতিক্রিয়া সম্পূর্ণরূপে অক্ষম না করেই Z-পালসকে দুর্বল করে। PCB প্রতিস্থাপনের আগে JY2 সংযোগকারী পরিদর্শন করুন।

প্রশ্ন ৩: /01A এবং /02A রিভিশনগুলি কি অদলবদলযোগ্য?

উভয় রিভিশন একই কার্যকরী ভূমিকা পালন করে। রিভিশনগুলির মধ্যে ছোট হার্ডওয়্যার পরিবর্তনগুলি একই বৈদ্যুতিক ইন্টারফেস এবং মাউন্টিং স্পেসিফিকেশন বজায় রাখে। বেশিরভাগ ক্ষেত্রে তারা অদলবদলযোগ্য। ইনস্টল করা ইউনিটের লেবেল থেকে নিশ্চিত করুন এবং যদি সঠিক রিভিশন ম্যাচিংয়ের প্রয়োজন হয় তবে অর্ডার করার সময় রিভিশন নির্দিষ্ট করুন।

প্রশ্ন ৪: A20B-2002-0300 প্রতিস্থাপনের পরে, স্পিন্ডেল ওরিয়েন্টেশন সামান্য ভুল কোণে থামে। নতুন সেন্সর কি ত্রুটিপূর্ণ?

সেন্সর প্রতিস্থাপনের পরে, ওরিয়েন্টেশন স্টপ পজিশন সাধারণত পুনরায় জিরো করার প্রয়োজন হয়। নতুন সেন্সরের কৌণিক রেফারেন্স মূল থেকে সামান্য ভিন্ন হতে পারে। CNC-এর স্পিন্ডেল প্যারামিটার সেটে স্পিন্ডেল ওরিয়েন্টেশন স্টপ পজিশন প্যারামিটারটি ছোট ছোট ধাপে সামঞ্জস্য করুন যতক্ষণ না স্টপ কোণ সঠিকভাবে সারিবদ্ধ হয়।

প্রশ্ন ৫: A290-0854-V320 কি A20B-2002-0300-এর সরাসরি প্রতিস্থাপন?

A290-0854-V320 আফটারমার্কেটে একটি প্রতিস্থাপন রেফারেন্স হিসাবে তালিকাভুক্ত করা হয়েছে। প্রতিস্থাপন করার আগে, যান্ত্রিক মাউন্টিং, ব্র্যাকেট জ্যামিতি, সংযোগকারী প্রকার, এবং টাইপ-বি ইন্টারফেস সামঞ্জস্যতা মেশিনে ইনস্টল করা নির্দিষ্ট মোটর এবং আলফা সিরিজ স্পিন্ডেল অ্যামপ্লিফায়ারের সাথে মেলে কিনা তা নিশ্চিত করুন।
