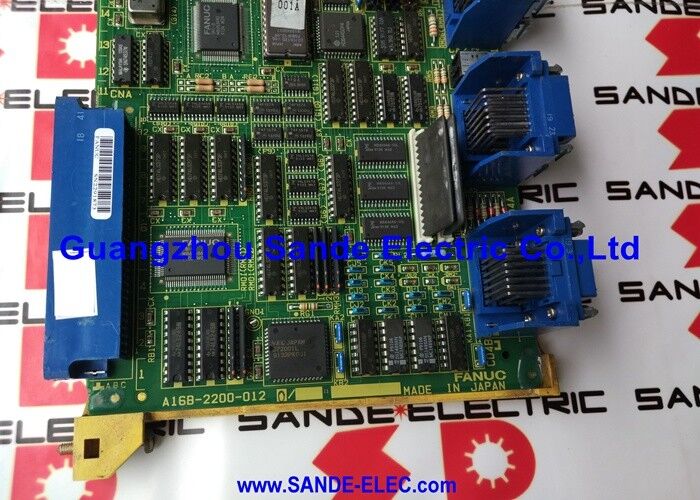

নতুন Fanuc PCB সার্কিট বোর্ড A16B-2200-0120 A16B22000120 A16B-22OO-O12O

A16B-2200-0120∙ FANUC সিরিজ 15A বেস ০ শেয়ার্ড রিসোর্স পিসিবি ∙ ৫১২ কেবি র্যাম / সিআরটি আউটপুট / ১৫এম / ১৫এমএ / ১৫টি / ১৫টিএ

FANUC সিরিজ 15A ∙ মাল্টি-বোর্ড সিএনসি আর্কিটেকচার

FANUC সিরিজ 15-A (15A) হল FANUC সিরিজ 15 প্রজন্মের একটি উচ্চ-স্পেসিফিকেশন CNC, যা জটিল মেশিন টুলগুলির জন্য ডিজাইন করা হয়েছে যার জন্য প্রচুর সংখ্যক নিয়ন্ত্রিত অক্ষ, উচ্চ-নির্ভুলতা কনট্যুরিং,এবং উন্নত সিএনসি কার্যকারিতা. সিরিজ 15A একটি মাল্টি-বোর্ড আর্কিটেকচার ব্যবহার করে যেখানে বিভিন্ন ফাংশন একটি সাধারণ ব্যাকপ্লেনে প্লাগ করা বিশেষ PCBs জুড়ে বিতরণ করা হয়ঃ

বেস ০ বোর্ডঃকেন্দ্রীয় শেয়ার্ড রিসোর্স পিসিবি হাব যা অন্যান্য সমস্ত বোর্ড নিয়ন্ত্রণ কমান্ড, মেমরি অ্যাক্সেস এবং সিস্টেম ডেটার জন্য উল্লেখ করে।বেস ০ হল সিরিজ ১৫এ কন্ট্রোল র্যাকের প্রাথমিক সিপিইউ এবং শেয়ার্ড মেমরি বোর্ড.

বেস 1 এবং বেস 2 বোর্ডঃঅতিরিক্ত শেয়ার্ড রিসোর্স পিসিবি যা বড় কনফিগারেশনের জন্য কন্ট্রোল সিস্টেমের মেমরি এবং রিসোর্স ক্যাপাসিটি বাড়ায়।

অক্ষ বোর্ড:বিশেষ অক্ষ নিয়ন্ত্রণ বোর্ড (প্রতি বোর্ডের জন্য ৪ অক্ষ বা ৩ অক্ষ) যা সিএনসি কমান্ডের জন্য বেস ০-এর সাথে সম্পর্কিত এবং সার্ভো ড্রাইভ পিডব্লিউএম সংকেত তৈরি করে।

গ্রাফিক্স, সিরিয়াল কমিউনিকেশন এবং অপশন বোর্ড:অতিরিক্ত ফাংশন বোর্ড বাকি ব্যাকপ্লেন অবস্থান পূরণ।

A16B-2200-0120 হল বেস ০ বোর্ড 15A সিরিজের কন্ট্রোল র্যাকের সবচেয়ে সমালোচনামূলক একক বোর্ড।

মূল বৈশিষ্ট্যাবলী

৫১২ কেবি র্যাম শেয়ার্ড রিসোর্স আর্কিটেকচার

A16B-2200-0120 এর 512KB RAM হল ব্যাকপ্লেন বাসের মাধ্যমে সিরিজ 15A কন্ট্রোল র্যাকের সমস্ত বোর্ডের দ্বারা অ্যাক্সেসযোগ্য শেয়ার্ড সিস্টেম মেমরি।এই শেয়ার্ড মেমরি পদ্ধতি সিরিজ 15A মাল্টি-বোর্ড স্থাপত্যের জন্য মৌলিক:

সাধারণ ডেটা স্টোরঃপ্যারামিটার টেবিল, সিএনসি প্রোগ্রাম ডেটা এবং ভাগ করা সিস্টেম ভেরিয়েবলগুলি বেস 0 এর র্যামে থাকে যা একই সাথে অক্ষ বোর্ড, গ্রাফিক্স বোর্ড এবং অন্যান্য পেরিফেরাল বোর্ডগুলির জন্য উপলব্ধ।

সিস্টেম মাস্টার হিসেবে বেস ০:সময়, সিঙ্ক্রোনাইজেশন এবং সিস্টেম-স্তরের ডেটার জন্য র্যাক রেফারেন্স বেস 0 এর অন্যান্য সমস্ত বোর্ড। বেস 0 এ একটি ত্রুটি কেবলমাত্র একটি ফাংশন বা অক্ষ নয়, পুরো সিরিজ 15A নিয়ন্ত্রণকে অক্ষম করে।

র্যাম প্যারিটি এলার্মঃ বৈশিষ্ট্যগত ত্রুটিঃA16B-2200-0120 এর জন্য সবচেয়ে সাধারণ ব্যর্থতার লক্ষণ হল "RAM প্যারিটি বেস 0" এলার্ম। CNC বেস 0 এর RAM এ একটি প্যারিটি ত্রুটি সনাক্ত করে, ভাগ করা মেমরিতে দূষিত ডেটা নির্দেশ করে।এই অ্যালার্ম A16B-2200-0120 এ প্রকৃত র্যাম সেল ব্যর্থতা থেকে উদ্ভূত হতে পারে, অথবা একটি মেমরি পরিষ্কার পরে ভুল পরামিতি লোডিং থেকে

অ্যাপ্লিকেশন দৃশ্যকল্প

র্যাম প্যারিটি বেস ০ এলার্ম:একটি FANUC সিরিজ 15MA মেশিনিং সেন্টার স্টার্টআপে "RAM Parity Base 0" প্রদর্শন করে এবং সিএনসি প্রারম্ভিকীকরণ সম্পূর্ণ করতে পারে না। পরামিতিগুলি সঠিকভাবে লোড করা হয়েছে তা যাচাই করার পরে,A16B-2200-0120 এর র্যাম সেল ব্যর্থ হয়েছে. প্রতিস্থাপন এবং সম্পূর্ণ সিস্টেম তথ্য পুনরুদ্ধার মেশিন উত্পাদন ফিরে আসে.

সিরিজ ১৫টিএ বাঁক কেন্দ্র বেস ০ প্রতিস্থাপনঃএকটি 15TA টার্নিং সেন্টার বেস 0 বোর্ড প্রতিস্থাপনের মধ্য দিয়ে যায়। A16B-2200-0120 হল 512KB RAM কনফিগারেশনের জন্য সঠিক বোর্ড। সমস্ত পরামিতি এবং প্রোগ্রামগুলি ইনস্টলেশনের পরে ব্যাকআপ থেকে পুনরায় লোড করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: RAM প্যারিটি বেস 0 এলার্ম কি এবং এটি কি সর্বদা ব্যর্থ A16B-2200-0120 দ্বারা সৃষ্ট?

অবশ্যম্ভাবী নয়। RAM Parity Base 0 এলার্ম নির্দেশ করে যে CNC বেস 0 এর শেয়ার্ড RAM-এ দূষিত তথ্য সনাক্ত করেছে। এর কারণ হতে পারেঃA16B-2200-0120 এ প্রকৃত RAM সেল ব্যর্থতা (বোর্ড প্রতিস্থাপন প্রয়োজন); মেমরি পরিষ্কার হওয়ার পরে ক্ষতিগ্রস্ত প্যারামিটার লোডিং (সমস্ত সিস্টেম প্যারামিটারগুলি সঠিকভাবে পুনরায় লোড করে সমাধান করা হয়েছে); বা একটি ব্যাকআপ ব্যাটারি ব্যর্থতা যা পাওয়ার বন্ধ করার সময় RAM সামগ্রীকে ক্ষতিগ্রস্থ করার অনুমতি দেয়।বোর্ডকে দোষী সাব্যস্ত করার আগে একটি যাচাইকৃত ব্যাকআপ থেকে পদ্ধতিগতভাবে পুনরায় লোড পরামিতিগুলি সঠিকভাবে নির্ণয় করুন.

প্রশ্ন ২ঃ A16B-2200-0120 (512KB) এবং 256KB ভেরিয়েন্ট (0121, 0129) এর মধ্যে পার্থক্য কী?

প্রধান পার্থক্যটি হ'ল র্যাম ক্যাপাসিটি। A16B-2200-0120 512KB ভাগ করা সিস্টেম র্যাম সরবরাহ করে; 0121 এবং 0129 এর মতো রূপগুলি 256KB সরবরাহ করে।প্রয়োজনীয় বৈকল্পিক নির্দিষ্ট সিরিজ 15A সিস্টেম কনফিগারেশনের উপর নির্ভর করে উচ্চতর অক্ষ কনফিগারেশন বা বৃহত্তর CNC প্রোগ্রাম ক্ষমতা সঙ্গে সিস্টেম 512KB সংস্করণ প্রয়োজন হতে পারে. ইনস্টল করা বোর্ডের পার্ট নম্বরের লেবেল থেকে সর্বদা নিশ্চিত করুন।

প্রশ্ন ৩ঃ A16B-2200-0120 প্রতিস্থাপনের পর কোন তথ্য পুনরায় লোড করতে হবে?

সমস্ত সিএনসি ডেটা পুনরায় লোড করা আবশ্যক - প্যারামিটার, অংশ প্রোগ্রাম, টুল অফসেট ডেটা, এবং সমস্ত পিএমসি ডেটা।A16B-2200-0120 এর RAM এর বাইরে কোনও স্থায়ী ব্যবহারকারীর ডেটা স্টোরেজ নেই (যা প্রতিস্থাপনের সময় সাফ করা হয়). কোনও বেস 0 বোর্ড প্রতিস্থাপনের আগে একটি সম্পূর্ণ এবং যাচাইকৃত সিস্টেম ব্যাকআপ অপরিহার্য। সিরিজ 15 এ সিস্টেমের জন্য, ব্যাকআপে সমস্ত পরামিতি গ্রুপ (এন, পি, ই, অক্ষ-নির্দিষ্ট পরামিতি),সমস্ত অংশ প্রোগ্রাম, এবং পিএমসি সিকোয়েন্স প্রোগ্রাম।

প্রশ্ন ৪ঃ A16B-2200-0120 কোন ব্যাকপ্লেন স্লটে ফিট করতে পারে, নাকি এটি স্লট-নির্দিষ্ট?

A16B-2200-0120 নির্দিষ্ট সিস্টেম কনফিগারেশনের উপর নির্ভর করে 15A সিরিজের মাস্টার ব্যাকপ্লেনে নির্দিষ্ট সংজ্ঞায়িত অবস্থানে ফিট করে।backplane পোর্ট অবস্থান মেশিন টুল নির্মাতার নিয়ন্ত্রণ র্যাক নকশা দ্বারা নির্ধারিত হয়. বেস ০-কে অবাঞ্ছিত স্লটগুলিতে ইনস্টল করবেন না. সঠিক পোর্ট বরাদ্দের জন্য মেশিন টুলের বৈদ্যুতিক ডকুমেন্টেশন এবং প্রযোজ্য FANUC সিরিজ 15A রক্ষণাবেক্ষণ ম্যানুয়ালটি দেখুন।

প্রশ্ন 5: A16B-2200-0120 এ CRT আউটপুট মানে এই বোর্ড সরাসরি CNC ডিসপ্লে চালায়?

হ্যাঁ ∙ A16B-2200-0120 এর "শেয়ার রিসোর্স" ফাংশনের অংশ হিসেবে একটি CRT আউটপুট ইন্টারফেস রয়েছে।এর মানে হল একই বোর্ড উভয় ভাগ সিপিইউ / মেমরি ফাংশন এবং 9 ইঞ্চি CRT মনিটরের জন্য প্রদর্শন আউটপুট প্রদান করে. একটি পৃথক গ্রাফিক্স বোর্ড প্রয়োজন যে রূপগুলোতে (যেমন কিছু 256KB রূপগুলোতে), প্রদর্শন ফাংশন বহিরাগতভাবে পরিচালিত হয়.A16B-2200-0120 এ ইন্টিগ্রেটেড সিআরটি আউটপুট এটিকে স্ট্যান্ডার্ড 512KB কনফিগারেশনে প্রদর্শন এবং মেমরির জন্য সম্পূর্ণ ভাগ করা রিসোর্স হাব হিসাবে নিশ্চিত করে.
