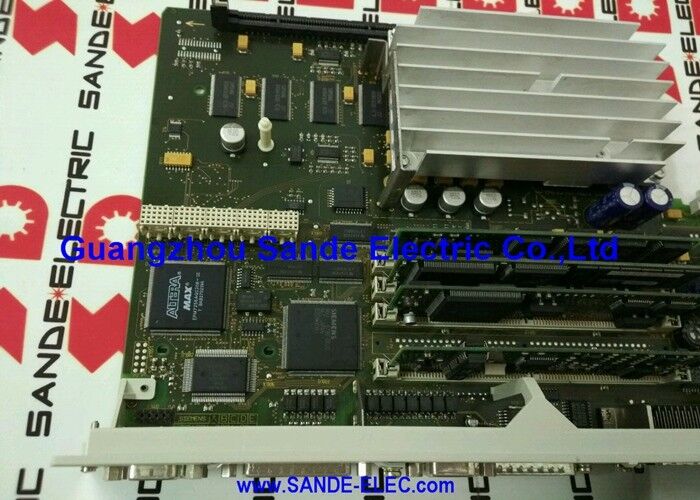

কন্ট্রোল বোর্ড 6FC5357-0BB22-0AE0 6FC5 357-0BB22-0AE0 6FC5357-OBB22-OAEO

সিমেন্স 6FC5357-0BB22-0AE0

পার্ট নম্বরঃ6FC5357-0BB22-0AE0

নির্মাতাঃসিমেন্স এজি (জার্মানি)

পণ্যের ধরনঃএনসিইউ ∙ ৫৭২ নম্বরের কন্ট্রোল ইউনিট3

সিএনসি প্ল্যাটফর্মঃSINUMERIK 840D / 840DE

এনসিইউ ৫৭২ ∙ মিড-রেঞ্জ প্রসেসর জেনারেশন

6FC5357-0BB22-0AE0 হল সিমেন্স সিনুমেরিক 840D এবং 840DE সিএনসি সিস্টেমগুলির জন্য NCU 572.3। NCU হল মূল প্রসেসিং মডিউল। এটি সমস্ত সিএনসি ইন্টারপোলেশন, অক্ষ নিয়ন্ত্রণ, পিএলসি লজিক,এবং PROFIBUS যোগাযোগ একই সময়ে এক বোর্ড থেকেএটি এনসিইউ বাক্সে ফ্যান/ব্যাটারি স্লাইড-ইন মডিউল এবং পাওয়ার সাপ্লাইয়ের পাশে মাউন্ট করা হয়, যা সম্পূর্ণ নিয়ন্ত্রণ ইউনিট সমন্বয় গঠন করে।

572.3 নামকরণ এটিকে NCU 572 পরিবারের তৃতীয় সংশোধন হিসাবে চিহ্নিত করে।২৩৩ মেগাহার্জ এ এএমডি কে৬-২ প্রসেসর এই ইউনিটকে সিনুমেরিক ৮৪০ ডি এর ১৯৯০-এর দশকের মাঝামাঝি থেকে ২০০০-এর দশকের গোড়ার দিকে হার্ডওয়্যার প্রজন্মের মধ্যে রাখে।৫৭২.৩ এর এনসি মেমোরি (০.৫ এমবি) ৫৭৩.৩ এর ২.৫ এমবি এর চেয়ে ছোট, যা এনসিএন সক্রিয় মেমরিতে রাখতে পারে এমন অংশ প্রোগ্রামের আকারকে প্রভাবিত করে।

এনসিইউ ৫৭২ উপশ্রেণীর মধ্যে, ধারাবাহিক রূপগুলি (0AE0, 0AE1, 0AE2) ধারাবাহিক হার্ডওয়্যার সংশোধনগুলি প্রতিফলিত করে। 0AE0 হল বেস সংশোধন।লোড করা সিস্টেম সফটওয়্যারটি NCU 572 হার্ডওয়্যার প্রজন্মের জন্য উপযুক্ত হতে হবে। NCU 573 এর জন্য ডিজাইন করা সফটওয়্যার সংস্করণগুলি NCU 572 প্রসেসর এবং মেমরি আর্কিটেকচারের সাথে সামঞ্জস্যপূর্ণ নয়।.

এনসিই ৫৭২ বনাম এনসিই ৫৭৩ ০ প্রজন্মের তুলনা

এনসিইউ ৫৭২.৩ এবং ৫৭৩.৩ একে অপরের সাথে বিনিময়যোগ্য নয় ¢ প্রত্যেকটি প্রসেসর প্রজন্মের জন্য সংশ্লিষ্ট সিস্টেম সফটওয়্যার সংস্করণ প্রয়োজন।

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এনসিইউ প্রতিস্থাপনের পরে 840 ডি সিএনসি বুট করতে ব্যর্থ হয়। প্রথমে কী পরীক্ষা করা উচিত?

নিশ্চিত করুন যে NCU সম্পূর্ণরূপে NCU বক্সে বসে আছে এবং সিস্টেম সফটওয়্যার পিসি কার্ড ইনস্টল করা আছে এবং সঠিকভাবে বসে আছে। সফটওয়্যার কার্ড ছাড়া, NCU শুরু করতে পারবেন না।এছাড়াও NCU বাক্সে 24V পাওয়ার সাপ্লাই স্পেসিফিকেশন মধ্যে হয় তা নিশ্চিত করুন. হার্ডওয়্যার প্রতিস্থাপনের পর বুট ব্যর্থতার একটি সাধারণ কারণ হ'ল 24 ভোল্টের অভাব বা কম।

প্রশ্ন ২ঃ যদি ৫৭২.৩ উপলব্ধ না থাকে তাহলে কি ৫৭২.৩ এনসিইউ (০এই০) কে ৫৭৩.৩ এনসিইউ (৫৭৩.৩) দিয়ে প্রতিস্থাপন করা যায়?

না 572 সামঞ্জস্যপূর্ণ সফটওয়্যার সহ একটি সিস্টেমে 3 একটি অসঙ্গতিপূর্ণ সমন্বয় উত্পাদন করে. একটি 572.3 বৈকল্পিক উত্স বা একটি সম্পূর্ণ সিস্টেম সফটওয়্যার মাইগ্রেশন পরিকল্পনা.

Q3: সিস্টেম সফটওয়্যার পিসি কার্ড পৃথকভাবে লোড করা আবশ্যক। কোন সফটওয়্যার সংস্করণ প্রয়োজন?

সফটওয়্যার সংস্করণটি NCU 572 হার্ডওয়্যার প্রজন্মের সাথে সামঞ্জস্যপূর্ণ হতে হবে। NCU 573 এর জন্য ডিজাইন করা সফটওয়্যার এখানে প্রযোজ্য নয়।প্রতিস্থাপন সফটওয়্যার কার্ড কেনার আগে বিদ্যমান NCU লেবেল বা মেশিন টুল নির্মাতার ডকুমেন্টেশন থেকে মূল মেশিনের সফটওয়্যার সংস্করণ নিশ্চিত করুন.

প্রশ্ন 4: মেশিনের ডেটা ব্যাকআপ নেই। এনসিইউ প্রতিস্থাপনের পরে মেশিনটি চালানোর আগে কী প্রয়োজন?

একটি সম্পূর্ণ পুনরায় কমিশন প্রয়োজনঃ MTB ডকুমেন্টেশন থেকে NC মেশিনের তথ্য প্রবেশ করুন, উত্স থেকে PLC প্রোগ্রাম লোড এবং কম্পাইল করুন,এবং সঠিক মোটর এবং এনকোডার তথ্য সঙ্গে কমিশন SIMODRIVE 611D ড্রাইভ- ব্যাকআপ ফাইল ছাড়া কয়েক দিন অপেক্ষা করুন।

প্রশ্ন 5: এনসিইউ প্রতিস্থাপনের পরে, আই / ও মডিউলগুলির সাথে প্রোফিবাস যোগাযোগ কাজ করছে না। কী পরীক্ষা করা উচিত?

PROFIBUS নোডের ঠিকানা এবং কনফিগারেশন পরামিতিগুলি ডিফল্ট সেটিং সহ NCU-তে সংরক্ষণ করা হয়।সঠিক PROFIBUS ডিপি ঠিকানা পুনরায় লিখুন এবং সমস্ত PROFIBUS যোগাযোগ পরামিতি মূল কনফিগারেশন মেলে যাচাই করুন.
