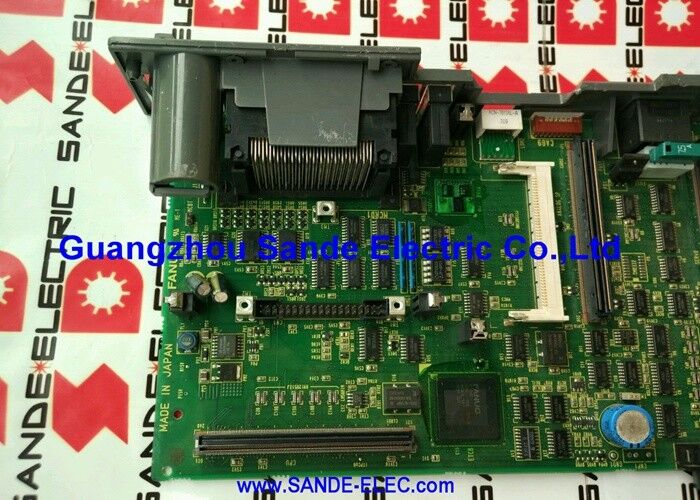

FANUC সার্কিট বোর্ড A16B-3200-0421 A16B32000421 A16B-32OO-O421

FANUC A16B-3200-0421 | i-B সিরিজ স্ট্যান্ড-অ্যালোন কন্ট্রোল মেইন সিপিইউ পিসিবি — সিরিজ 16i / 18i / 21i মডেল B

পার্ট নম্বর: A16B-3200-0421

প্রস্তুতকারক: FANUC Ltd. (জাপান)

পণ্যের প্রকার: স্ট্যান্ড-অ্যালোন কন্ট্রোল মেইন সিপিইউ পিসিবি — i-B সিরিজ

i-B সিরিজের নিয়ন্ত্রণের মূল অংশ

A16B-3200-0421 হল FANUC-এর i-B সিরিজের স্ট্যান্ড-অ্যালোন সিএনসি কন্ট্রোলের প্রধান সিপিইউ পিসিবি — 16i-B, 18i-B, এবং 21i-B সিস্টেমের কেন্দ্রীয় বোর্ড যার চারপাশে সম্পূর্ণ নিয়ন্ত্রণ তৈরি করা হয়। এটি ফিজিক্যাল ক্যারিয়ার বোর্ড যেখানে আলাদা প্লাগ-ইন মডিউলগুলি মাউন্ট করা হয়: সিপিইউ প্রসেসর, FSSB সার্ভো কন্ট্রোলার, গ্রাফিক্স ডিসপ্লে কার্ড, এবং SRAM/DRAM/FROM মেমরি মডিউল।

FANUC-এর i-B সিরিজের আর্কিটেকচারে, মূল বোর্ড নিজে সিএনসি ফাংশনগুলি এক্সিকিউট করে না — প্লাগ-ইন মডিউলগুলি করে। মূল বোর্ড ব্যাকপ্লেন ইন্টারকানেক্ট, পাওয়ার সাপ্লাই রেল, এবং কমিউনিকেশন বাসগুলি বিতরণ করে যা সমস্ত প্লাগ-ইন মডিউলকে একটি সমন্বিত নিয়ন্ত্রণ হিসাবে একসাথে কাজ করতে দেয়। এই আর্কিটেকচারের মানে হল যে মূল বোর্ড প্লাগ-ইন মডিউল ইনস্টল না করেই সরবরাহ করা যেতে পারে, কারণ এর ভূমিকা কাঠামোগত এবং বৈদ্যুতিক — কম্পিউটেশনাল নয়।

যখন প্রতিস্থাপনের জন্য সরবরাহ করা হয়, A16B-3200-0421 কোনো প্লাগ-ইন বোর্ড ছাড়াই আসে। মূল ইনস্টলেশন থেকে সিপিইউ মডিউল, সার্ভো মডিউল, মেমরি মডিউল এবং গ্রাফিক্স কার্ড প্রতিস্থাপন মূল বোর্ডে স্থানান্তর করতে হবে, অথবা নতুন মডিউল আলাদাভাবে সংগ্রহ করতে হবে।

ডেটা রিলোড করার প্রয়োজনীয়তা

A16B-3200-0421 কে কোনো নতুন বা সংস্কার করা ইউনিট দিয়ে প্রতিস্থাপন করলে সমস্ত সিএনসি ডেটা হারানো যাবে — প্যারামিটার, পার্ট প্রোগ্রাম, পিএমসি ল্যাডার, এবং টুল অফসেট — যদি না সেই ডেটা আইটেমগুলি স্থানান্তরিত মেমরি মডিউলগুলিতে সম্পূর্ণরূপে থাকে।

মূল বোর্ড সরানোর আগে সমস্ত ডেটা ব্যাকআপ করতে হবে। ব্যাকআপে সিএনসি প্যারামিটার, পার্ট প্রোগ্রাম, পিএমসি ডেটা, এবং যেকোনো সিস্টেম কনফিগারেশন অন্তর্ভুক্ত থাকে। মূল প্লাগ-ইন মডিউল সহ প্রতিস্থাপন বোর্ড ইনস্টল করার পরে, সিএনসি সঠিকভাবে কাজ করার আগে ব্যাকআপ থেকে একটি সম্পূর্ণ ডেটা পুনরুদ্ধার প্রয়োজন।

মূল স্পেসিফিকেশন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A16B-3200-0421 প্রতিস্থাপন করা হচ্ছে। কোন প্লাগ-ইন মডিউলগুলিও স্থানান্তর করতে হবে?

মূল বোর্ডে ইনস্টল করা সমস্ত প্লাগ-ইন বোর্ড প্রতিস্থাপনে স্থানান্তর করতে হবে: সিপিইউ প্রসেসর মডিউল, FSSB সার্ভো কন্ট্রোলার মডিউল, গ্রাফিক্স মডিউল, এবং সমস্ত মেমরি মডিউল (SRAM, DRAM, FROM)। যদি কোনো মডিউল বাদ পড়ে, তবে সংশ্লিষ্ট সিএনসি ফাংশন অনুপস্থিত থাকবে। মডিউলগুলি সাবধানে স্থানান্তর করুন — ESD সুরক্ষা এবং সঠিক হ্যান্ডলিং অপরিহার্য।

প্রশ্ন ২: মূল বোর্ড প্রতিস্থাপন এবং সমস্ত প্লাগ-ইন মডিউল স্থানান্তর করার পরে, সিএনসি সমস্ত প্যারামিটার শূন্য বা ডিফল্ট দেখাচ্ছে। কি ঘটেছে?

যদি SRAM মেমরি কন্টেন্ট হারিয়ে যায়, সিএনসি ডিফল্ট প্যারামিটার মানগুলিতে ফিরে আসে। এটি ঘটে যদি বোর্ড সোয়াপের সময় SRAM ব্যাটারি মারা যায়, যদি SRAM মডিউলটি পাওয়ার ছাড়াই খুব বেশি সময় ধরে হ্যান্ডেল করা হয়, বা যদি স্থানান্তরের সময় স্ট্যাটিক ডিসচার্জ SRAM মডিউলটিকে ক্ষতিগ্রস্ত করে। অবিলম্বে প্যারামিটার ব্যাকআপ পুনরুদ্ধার করুন। যদি কোনো ব্যাকআপ না থাকে, তবে সম্পূর্ণ পুনরায় কমিশন করা প্রয়োজন।

প্রশ্ন ৩: A16B-3200-0421 কোনো প্লাগ-ইন বোর্ড ছাড়াই সরবরাহ করা হয়। সিএনসি কি সেগুলি ছাড়া বুট করতে পারে?

না। মূল বোর্ড একা সিএনসি বুট করতে পারে না — এটি তার প্লাগ-ইন মডিউল ছাড়া কোনো কম্পিউটিং বা স্টোরেজ ক্ষমতা প্রদান করে না। সিপিইউ প্রসেসর মডিউল, মেমরি মডিউল, এবং FSSB মডিউল যেকোনো সিএনসি অপারেশনের জন্য প্রয়োজনীয়।

প্রশ্ন ৪: মূল সিএনসি একটি 16i-B ব্যবহার করত। A16B-3200-0421 কি 18i-B বা 21i-B প্রতিস্থাপনেও কাজ করতে পারে?

A16B-3200-0421 তিনটিতেই নথিভুক্ত করা হয়েছে: 16i-B, 18i-B, এবং 21i-B। হার্ডওয়্যার একই ব্যাকপ্লেন কাঠামো। সিস্টেম-নির্দিষ্ট পার্থক্যগুলি প্লাগ-ইন সিপিইউ এবং মেমরি মডিউল কনফিগারেশন দ্বারা পরিচালিত হয়, মূল বোর্ড দ্বারা নয়। সঠিক প্লাগ-ইন মডিউলগুলির সাথে, বোর্ড তিনটি সিরিজকেই সেবা দেয়।

প্রশ্ন ৫: A16B-3200-0421 কোথা থেকে সংগ্রহ করা হয়?

বিশেষজ্ঞ FANUC সিএনসি খুচরা যন্ত্রাংশ এবং মেরামত কোম্পানিগুলি এই বোর্ডের জন্য এক্সচেঞ্জ এবং অতিরিক্ত স্টক রাখে। সরবরাহকারীরা যারা শিপমেন্টের আগে একটি কার্যকরী 18i-B টেস্ট রিগে সম্পূর্ণ বোর্ড অ্যাসেম্বলি — মূল বোর্ড প্লাস প্লাগ-ইন মডিউল — পরীক্ষা করতে পারে তারা সবচেয়ে নির্ভরযোগ্য সরবরাহ সরবরাহ করে। সম্ভব হলে একটি সম্পূর্ণ সিস্টেম টেস্ট সার্টিফিকেশন অনুরোধ করুন।
