সার্কিট বোর্ড A2OB-OOO7-OO9O A20B00070090

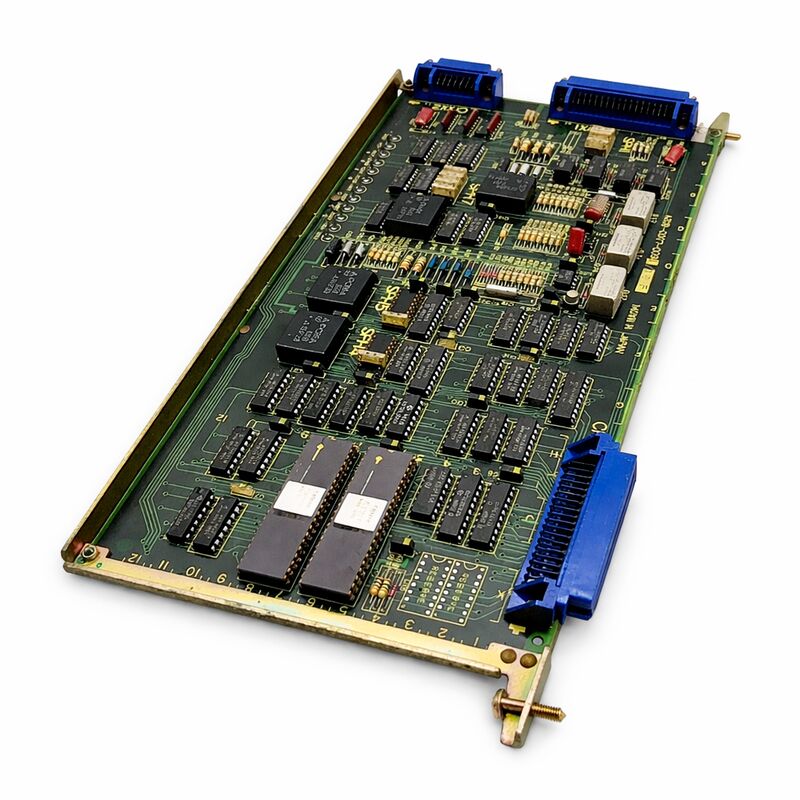

FANUC A20B-0007-0090 সিস্টেম 6 অ্যাড অ্যাক্সিস বোর্ড

A20B-0007-0090 একটি লিগ্যাসি এর জন্য একটি অতিরিক্ত অ্যাক্সিস বোর্ড, যা সিস্টেম 6 / 6M অ্যাপ্লিকেশনগুলির সাথে যুক্ত, এটিকে একটি অ্যাড অ্যাক্সিস বোর্ড, একটি ২-অ্যাক্সিস অ্যানালগ বোর্ড, এবং একটি বোর্ড হিসাবে বর্ণনা করা হয়েছে যা পালস কোডার ইনপুট হিসাবে বর্ণিত।

তৃতীয়, চতুর্থ বা পঞ্চম অ্যাক্সিস সমর্থন করতে পারে, অন্যটি 6A, 6B, 6M, 6MB, 6T, এবং 6TB জুড়ে সামঞ্জস্যতা উল্লেখ করা হয়েছে, তবে প্রতিস্থাপনের আগে প্রকৃত মেশিনের সেটআপ এখনও নিশ্চিত করা উচিত।এই সংমিশ্রণ এটিকে একটি অত্যন্ত নির্দিষ্ট কন্ট্রোল বোর্ড করে তোলে: এটি পুরানো FANUC সিস্টেম 6 প্ল্যাটফর্মের অতিরিক্ত অ্যাক্সিস বিভাগের অন্তর্গত এবং ডিজিটাল সার্ভো, ডিসপ্লে বা মেমরি ফাংশনের পরিবর্তে অ্যানালগ অ্যাক্সিস নিয়ন্ত্রণের সাথে যুক্ত।

ব্যবহারিকভাবে, এটি সেই ধরণের বোর্ড যা নির্বাচিত হয় যখন ইনস্টল করা সিস্টেম ইতিমধ্যে মূল সিস্টেম 6 অ্যাক্সিস-সম্প্রসারণ কাঠামো ব্যবহার করে এবং সেই বিন্যাসটি অক্ষত রাখতে হয়।

প্রযুক্তিগত ডেটা

প্যারামিটার

এই বোর্ডটি

সিস্টেম 6 সিএনসি মেরামতের, ২ অ্যাক্সিস, এবং পুরানো FANUC মেশিনিং বা টার্নিং কন্ট্রোলে অ্যানালগ করার জন্য উপযুক্ত। এটি বিশেষভাবে প্রাসঙ্গিক যেখানে ইনস্টল করা কন্ট্রোল এখনও অ্যানালগ অ্যাক্সিস আর্কিটেকচার এবং মূল সিস্টেম 6 হার্ডওয়্যার পাথের মধ্যে পালস-কোডার ভিত্তিক অ্যাক্সিস পরিমাপের উপর নির্ভর করে।কেন এই পণ্যটি বেছে নেবেন

A20B-0007-0090 একটি শক্তিশালী পছন্দ যখন মেশিনটি ইতিমধ্যে একটি

সিস্টেম 6 অতিরিক্ত অ্যাক্সিস বোর্ড ব্যবহার করে এবং প্রতিস্থাপনের সময় মূল অ্যাক্সিস কাঠামো সংরক্ষণ করতে হবে। অ্যানালগ অ্যাক্সিস কন্ট্রোল, ২ অ্যাক্সিস হিসাবে বর্ণিত।অ্যানালগ এর সংমিশ্রণ এটিকে একটি সাধারণ অ্যাক্সিস-কন্ট্রোল পিসিবি-র চেয়ে অনেক বেশি নির্দিষ্ট করে তোলে।প্রতিস্থাপন গাইড

প্রতিস্থাপনের আগে,

সঠিক বোর্ডের নম্বর, সিস্টেম 6 ফ্যামিলির মধ্যে সিস্টেম 6 কন্ট্রোল ভ্যারিয়েন্ট, এবং মেশিনের অ্যাক্সিস কনফিগারেশন পরীক্ষা করুন। অ্যানালগ / পালস-কোডার ব্যবস্থা ব্যবহার করছে কিনা, কারণ এটি এই বোর্ডের প্রয়োগের কেন্দ্রবিন্দু।এফএকিউ

প্রশ্ন ১. A20B-0007-0090 কোন ধরণের বোর্ড?

এটি
FANUC সিস্টেম 6 এর জন্য একটি অতিরিক্ত অ্যাক্সিস বোর্ড, যা পালস কোডার ইনপুট সহ একটি ২-অ্যাক্সিস অ্যানালগ অ্যাড অ্যাক্সিস পিসিবি হিসাবে বর্ণিত।

এর ভূমিকা হল কন্ট্রোলের
অতিরিক্ত অ্যাক্সিস বিভাগকে সমর্থন করা। এটি সিস্টেম 6 হার্ডওয়্যারের মধ্যে অ্যাক্সিস ক্ষমতা প্রসারিত করে এবং মেমরি, ডিসপ্লে বা মেশিন আই/ও-এর পরিবর্তে অ্যানালগ অ্যাক্সিস নিয়ন্ত্রণের সাথে যুক্ত।প্রশ্ন ৩. A20B-0007-0090 নির্বাচন করার সময় কী পরীক্ষা করা উচিত?

ইনস্টল করা
পার্ট নম্বর, সিস্টেম 6 কন্ট্রোল ভ্যারিয়েন্ট, এবং অ্যাক্সিস কনফিগারেশন পরীক্ষা করুন। 6A, 6B, 6M, 6MB, 6T, এবং 6TB জুড়ে সামঞ্জস্যতা উল্লেখ করা হয়েছে, তবে প্রতিস্থাপনের আগে প্রকৃত মেশিনের সেটআপ এখনও নিশ্চিত করা উচিত।প্রশ্ন ৪. মূল স্পেসিফিকেশন কীভাবে বোঝা উচিত?

গুরুত্বপূর্ণ শনাক্তকারীগুলি হল
সিস্টেম 6, ২ অ্যাক্সিস, ২ অ্যাক্সিস, এবং অ্যানালগ। এগুলি বোর্ডের কন্ট্রোল ফ্যামিলি, মোশন রোল এবং কন্ট্রোল স্টাইল নির্ধারণ করে।পালস কোডার

নোটটিও গুরুত্বপূর্ণ কারণ এটি এই বোর্ডের সাথে ব্যবহৃত অ্যাক্সিস পরিমাপ পদ্ধতির দিকে নির্দেশ করে।প্রশ্ন ৫. এই বোর্ড প্রতিস্থাপনের আগে ত্রুটিগুলি কীভাবে নির্ণয় করা উচিত?একটি ব্যবহারিক নির্ণয়

অতিরিক্ত অ্যাক্সিস কন্ট্রোল ত্রুটি
কে মোটর, পালস কোডার, বা অ্যানালগ ড্রাইভ ত্রুটি থেকে আলাদা করে শুরু হয়।যদি সমস্যাটি যোগ করা-অ্যাক্সিস বিভাগে কেন্দ্রীভূত হয় এবং সিস্টেম 6 প্রধান কন্ট্রোল অন্যথায় স্থিতিশীল থাকে, তবে অ্যাড অ্যাক্সিস বোর্ড একটি শক্তিশালী প্রার্থী হয়ে ওঠে।
