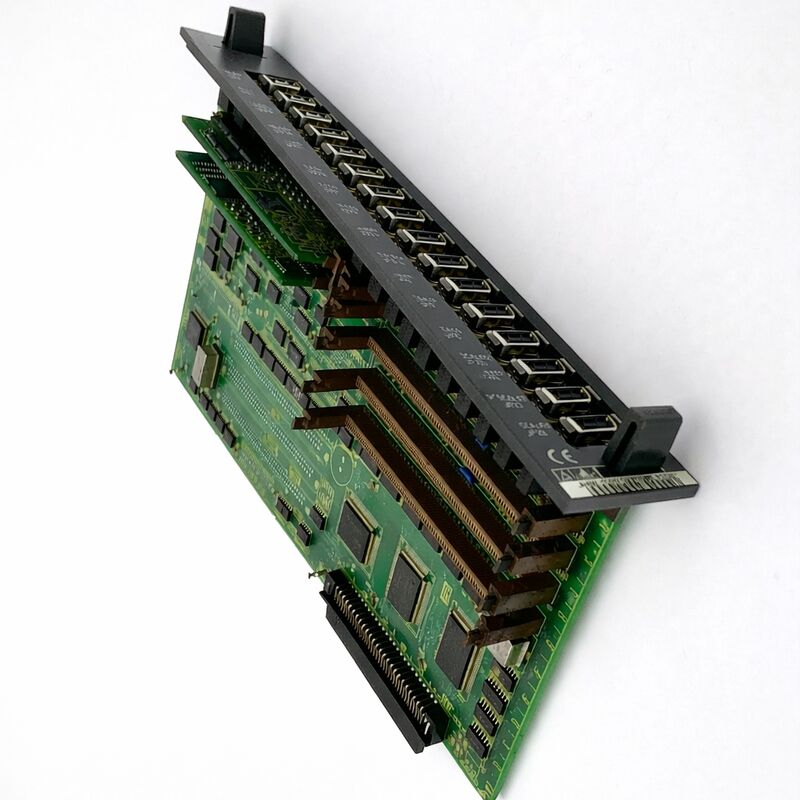

পিএলসি বোর্ড A16B-2200-0931 A16B22000931 A16B-22OO-O931

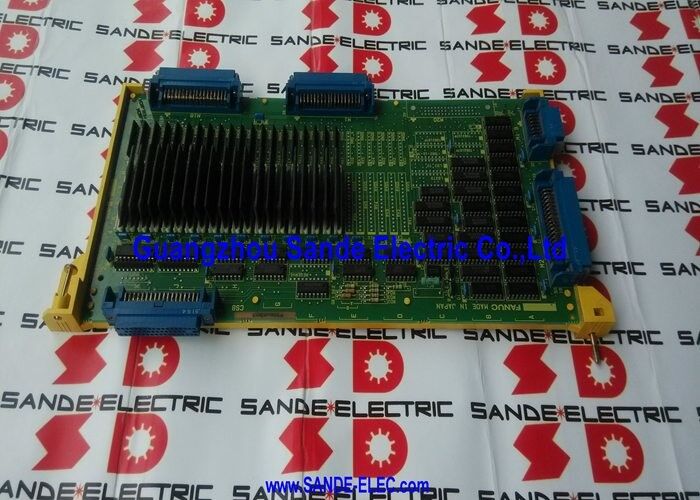

FANUC A16B-2200-0931∙ সিরিজ 16-A OPT2 PCB ∙ অতিরিক্ত অক্ষ এবং ২য় স্পিন্ডল এক্সপেনশন বোর্ড

পার্ট নম্বরঃA16B-2200-0931

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃবিকল্প ২ (ওপিটি২) পিসিবি ∙ অতিরিক্ত অক্ষ সম্প্রসারণ বোর্ড

সামঞ্জস্যপূর্ণ সিএনসি সিস্টেমঃFANUC সিরিজ 16-A (16-MA, 16-WA, 16-TA)

সংক্ষিপ্ত বিবরণ

A16B-2200-0931 হল FANUC সিরিজ 16-A সিএনসি নিয়ন্ত্রণের জন্য অপশন 2 (OPT2) অক্ষ সম্প্রসারণ প্রিন্টেড সার্কিট বোর্ড যা FANUC এর অভ্যন্তরীণ পণ্য কোডিংয়ে F16M/T হিসাবে চিহ্নিত।

এই বোর্ডটি প্রধান সিপিইউ বোর্ড এবং অন্যান্য অপশন বোর্ডের সাথে সিরিজ 16-এ সিস্টেমের ব্যাকপ্লেনে প্লাগ করে,কন্ট্রোলের সার্ভো অক্ষের ক্ষমতা চারটি অতিরিক্ত অক্ষ পর্যন্ত বাড়ানো এবং দ্বিতীয় স্পিন্ডল সিপিইউ যোগ করা.

মূল বোর্ডে বেস অক্ষ নিয়ন্ত্রণের সাথে মিলিয়ে,A16B-2200-0931 সিরিজ 16-A-কে দ্বি-স্পিন্ডল ক্ষমতা সহ মোট আটটি সার্ভো চ্যানেল পরিচালনা করতে সক্ষম করে, এটি জটিল মাল্টি-অক্ষ মেশিনিং সেন্টারগুলির জন্য অপরিহার্য বিকল্প বোর্ড করে তোলে, ৫ অক্ষের মেশিন কনফিগারেশন, এবং দ্বি-স্পিন্ডল টার্নিং সেন্টার।

FANUC সিরিজ 16-A ছিল তার প্রজন্মের FANUC এর সবচেয়ে সক্ষম CNC প্ল্যাটফর্মগুলির মধ্যে একটি - প্রসেসিং পাওয়ার, সার্ভো পারফরম্যান্স এবং সর্বোচ্চ অক্ষের সংখ্যায় 0-C সিরিজের তুলনায় উল্লেখযোগ্য পদক্ষেপ।

16-এ-কে বড় আকারের মেশিনিং সেন্টার, মিল-টার্নিং সেন্টার, গ্যান্ট্রি মেশিন,এবং মাল্টি স্পিন্ডল টার্নিং সেন্টার যেখানে নিয়ন্ত্রিত অক্ষের চাহিদা বেস কন্ট্রোল একা পরিচালনা করতে পারে তা অতিক্রম করে.

A16B-2200-0931 হ'ল হার্ডওয়্যার যা এই সম্প্রসারিত কনফিগারেশনগুলিকে সম্ভব করেছিল।

FANUC দ্বারা বন্ধ করা এই বোর্ডটি এখন আর FANUC এর সক্রিয় উত্পাদন চ্যানেলের মাধ্যমে পাওয়া যায় না।

এর পরবর্তি বাজারে এর অব্যাহত উপলব্ধতা 16-এ সিরিজের মেশিনগুলির একটি উল্লেখযোগ্য জনসংখ্যাকে পূর্ণ ক্ষমতায় পরিচালনা করে।

মূল বৈশিষ্ট্যাবলী

সিরিজ ১৬-এ সিস্টেম আর্কিটেকচার

সিরিজ ১৬-এ কন্ট্রোল একটি ব্যাকপ্লেন র্যাকে বাস করত। র্যাকটিতে প্রধান সিপিইউ বোর্ড (যা অংশ প্রোগ্রাম এক্সিকিউশন, বেস অক্ষের জন্য অন্তর্ভুক্তি এবং প্রাথমিক স্পিন্ডল পরিচালনা করে), পাওয়ার সাপ্লাই,এবং অতিরিক্ত সক্ষমতা বোর্ডের জন্য উপলব্ধ বিকল্প স্লট.

OPT1 বোর্ড সাধারণত বৃহত্তর PMC (প্রোগ্রামযোগ্য মেশিন নিয়ামক) ক্ষমতা এবং উন্নত গ্রাফিক্স যুক্ত করে।OPT2 বোর্ড ¢ A16B-2200-0931 ¢ অতিরিক্ত সার্ভো অক্ষ এবং দ্বিতীয় স্পিন্ডল সিপিইউ যোগ.

যখন এটি ইনস্টল করা হয়, A16B-2200-0931 নিয়ন্ত্রণের অক্ষের ক্ষমতাকে বেস 4 ̊5 অক্ষ থেকে মোট 8 টি সার্ভো চ্যানেল পর্যন্ত প্রসারিত করে।

অতিরিক্ত অক্ষের সঠিক সংখ্যাটি বোর্ডে লাগানো SMD (Small Module Device) প্লাগ-ইন মডিউলগুলির উপর নির্ভর করে। বিভিন্ন SMD সংমিশ্রণগুলি বিভিন্ন অক্ষ গণনা কনফিগারেশনগুলি সক্রিয় করে।এই মডুলার পদ্ধতিতে FANUC-কে একই PCB-র ব্যবহার করতে দেওয়া হয়েছিল মেশিনের কনফিগারেশনের জন্য যা 6, ৭ অথবা ৮ টি মোট অক্ষ।

A16B-2200-0931 এর দ্বিতীয় স্পিন্ডল সিপিইউটি প্রাথমিক স্পিন্ডল থেকে স্বাধীনভাবে দ্বিতীয় স্পিন্ডল নিয়ন্ত্রণের জন্য নিবেদিত পৃথক প্রসেসিং ক্ষমতা।

দুটি স্পিন্ডল টার্নিং সেন্টার এবং একটি প্রধান এবং উপ-স্পিন্ডল উভয় সঙ্গে মিল-টার্ন মেশিন এই ক্ষমতা প্রয়োজন।

OPT2 বোর্ড ছাড়া, একটি সিরিজ 16-এ মেশিন একটি একক নিয়ন্ত্রিত স্পিন্ডল সীমাবদ্ধ।

অ্যাপ্লিকেশন ∙ এই বোর্ডের প্রয়োজন হয় এমন মেশিন

A16B-2200-0931 দিয়ে সজ্জিত একটি সিরিজ 16-A মেশিন সাধারণত নিম্নলিখিত শ্রেণীর মধ্যে একটিতে পড়েঃ

৫ অক্ষের মেশিনিং সেন্টারঃ জটিল পৃষ্ঠ এবং ৫-পার্শ্বযুক্ত মেশিনিংয়ের জন্য দুটি ঘূর্ণনীয় অক্ষ (বি এবং সি, বা এ এবং বি) সহ একটি ৩ অক্ষের মেশিনিং সেন্টারে পাঁচটি অক্ষকে একসাথে নিয়ন্ত্রণ করা প্রয়োজন।বেস 16-এ অক্ষ বোর্ড কিছু হ্যান্ডেল, এবং OPT2 অবশিষ্ট ক্ষমতা সরবরাহ করে।

টুইন-স্পিন্ডল টার্নিং সেন্টারঃ উভয় স্পিন্ডলকে স্বাধীন গতি, অবস্থান এবং সিঙ্ক্রোনাইজেশন নিয়ন্ত্রণের প্রয়োজন।

OPT2 এর দ্বিতীয় স্পিন্ডল CPU উপ-স্পিন্ডল পরিচালনা করে যখন প্রধান বোর্ড প্রাথমিক পরিচালনা করে।

গ্যান্ট্রি-ফর্ম্যাট মেশিনঃ গ্যান্টরি বিমে দ্বৈত Y- অক্ষের মোটর সহ বড় গ্যান্টরি মেশিনিং সেন্টারগুলির জন্য ট্যান্ডেম অক্ষ নিয়ন্ত্রণের প্রয়োজন হয়। দুটি মোটর এক অক্ষে সিঙ্ক্রোনাইজড কাজ করে।OPT2 থেকে অতিরিক্ত অক্ষ ক্ষমতা এই কনফিগারেশন সমর্থন করে.

মাল্টি-অক্সিস ফ্লেক্সিভ মেশিনিং সেলঃ জটিল অংশ জ্যামিতি বা অতিরিক্ত পজিশনিং অক্ষের জন্য বেস অক্ষের চেয়ে বেশি সংখ্যক কনফিগারেশন প্রয়োজন।

প্রতিস্থাপন এবং প্রোগ্রামিং নোট

A16B-2200-0931 একটি প্রোগ্রামযোগ্য বোর্ড।অতিরিক্ত অক্ষ এবং দ্বিতীয় স্পিন্ডলের সাথে যুক্ত উপ-প্যারামিটারগুলি বোর্ডের মেমরিতে লোড করা উচিত.

এই পরামিতিগুলি মেশিনের ব্যাটারি-সমর্থিত সিএনসি মেমরি দ্বারা ব্যাক আপ করা হয়েছিল।

বোর্ড প্রতিস্থাপন করার সময়, উপ-প্যারামিটারগুলি পুনরায় লোড করা দরকার অথবা একটি সংরক্ষিত ব্যাকআপ থেকে বা মেশিনের প্যারামিটার ডকুমেন্টেশন থেকে তাদের পুনরায় প্রবেশ করে।

সিরিজ ১৬-এ চালিত মেশিনে যা প্যারামিটার ব্যাকআপ হারায় (কোনও নথিভুক্ত ব্যাকআপ ছাড়াই ব্যাটারি ব্যর্থতা) মেশিন নির্মাতার ডকুমেন্টেশন থেকে সম্পূর্ণ প্যারামিটার পুনরায় প্রবেশের প্রয়োজন হতে পারে,যা একটি সময়সাপেক্ষ কমিশনিং কাজ হতে পারে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সিরিজ ১৬-এ মেশিনে এখন সার্ভো অ্যালার্ম শুধুমাত্র OPT2 কার্ড দ্বারা নিয়ন্ত্রিত অক্ষগুলিতে প্রদর্শিত হয়, যখন বেস অক্ষগুলি (প্রধান সিপিইউ বোর্ড দ্বারা নিয়ন্ত্রিত) স্বাভাবিকভাবে কাজ করে।A16B-2200-0931 ত্রুটিপূর্ণ নিশ্চিত করা হয়েছে?

নিশ্চিত-ভাল বেস অক্ষের সাথে OPT2-নিয়ন্ত্রিত অক্ষগুলিতে বিচ্ছিন্ন অ্যালার্মগুলি A16B-2200-0931 ব্যর্থতার একটি শক্তিশালী ইঙ্গিত।

প্রতিস্থাপনের আগে, OPT2 বোর্ডের পাওয়ার সাপ্লাই রেলগুলি ব্যাকপ্লেন সংযোগকারীতে পরীক্ষা করুন এবং র্যাকে বোর্ডের আসনটি পরীক্ষা করুন।

একটি খারাপভাবে বসানো OPT2 বোর্ড ঠিক এই উপসর্গ উত্পাদন করে। যদি বোর্ড ভালভাবে বসানো হয় এবং সরবরাহ ভোল্টেজ নিশ্চিত করা হয়, বোর্ড ব্যর্থতা সম্ভবত রোগ নির্ণয়।

প্রশ্ন 2: প্রতিস্থাপন A16B-2200-0931 ইনস্টল করার পরে, অতিরিক্ত অক্ষগুলি সরানো হয় তবে দ্বিতীয় স্পিন্ডল সাড়া দেয় না। সবচেয়ে সাধারণ কারণ কী?

সর্বাধিক সাধারণ কারণ হ'ল দ্বিতীয় স্পিন্ডলের অনুপস্থিত বা ভুল উপ-প্যারামিটার।

OPT2 বোর্ডটি প্রধান CPU বোর্ডের স্পিন্ডল পরামিতি থেকে স্বাধীনভাবে দ্বিতীয় স্পিন্ডলের স্পিন্ডল পরামিতিগুলি রাখে।

যদি বোর্ড প্রতিস্থাপনের পরে এই উপ-প্যারামিটারগুলি লোড না করা হয়, বোর্ড নিজেই কার্যকর থাকলেও দ্বিতীয় স্পিন্ডল ফাংশন নিষ্ক্রিয় থাকবে।

ব্যাকআপ থেকে দ্বিতীয় স্পিন্ডল প্যারামিটারগুলি পুনরায় লোড করুন, অথবা মেশিনের নথিভুক্ত প্যারামিটার ফাইল থেকে তাদের পুনরায় প্রবেশ করুন।

প্রশ্ন 3: A16B-2200-0931 কি সিরিজ 16-B বা সিরিজ 18-A নিয়ন্ত্রণে ব্যবহার করা যেতে পারে, অথবা এটি সিরিজ 16-A এর জন্য নির্দিষ্ট?

A16B-2200-0931 সিরিজ 16-এ ব্যাকপ্লেন এবং নিয়ন্ত্রণ স্থাপত্যের জন্য ডিজাইন করা হয়েছে। সিরিজ 16-বি এবং সিরিজ 18 বিভিন্ন ব্যাকপ্লেন ডিজাইন এবং বোর্ড ইন্টারফেস ব্যবহার করে। শারীরিকভাবে,সংযোগকারীর বিন্যাস ভিন্ন হতে পারে, এবং প্রধান সিপিইউ দ্বারা প্রত্যাশিত ফার্মওয়্যার এবং প্রোটোকল সিরিজ 16-এ এবং পরবর্তী 16-বি / 18 রূপগুলির মধ্যে পৃথক।

এই বোর্ডটি অ-১৬-এ সিস্টেমে ব্যবহার করলে কার্যকরী ফলাফল পাওয়া যাবে না এবং হার্ডওয়্যার ক্ষতির ঝুঁকি রয়েছে।

A16B-2200-0931 শুধুমাত্র A02B-0120-B5xx টাইপের ব্যাকপ্লেনে 16-A সিরিজের সিস্টেম ব্যবহার করুন।

প্রশ্ন 4: সিরিজ 16-এ মেশিনটি একটি 5-অক্ষের মেশিনিং সেন্টার। OPT2 বোর্ডটি ব্যর্থ হয়েছে। একটি নতুন FANUC বোর্ড আছে যা এটি প্রতিস্থাপন করতে পারে, অথবা সঠিক অংশ নম্বরটি উত্স করতে হবে?

একটি নতুন FANUC প্ল্যাটফর্ম থেকে সরাসরি ড্রপ-ইন প্রতিস্থাপন নেই। A16B-2200-0931 সিরিজ 16-A আর্কিটেকচারের জন্য নির্দিষ্ট।

আধুনিক FANUC কন্ট্রোল (সিরিজ 30i, 31i, 32i) সম্পূর্ণ ভিন্ন হার্ডওয়্যার ব্যবহার করে এবং একটি সম্পূর্ণ CNC আপগ্রেড প্রকল্পের প্রয়োজন হবে।

যেসব মেশিনে সিরিজ ১৬-এ অপারেশন চালিয়ে যাওয়া লক্ষ্য, সেগুলোর জন্য A16B-২২০০-০৯৩১ এর উৎস বিক্রির মাধ্যমে সংগ্রহ করা সঠিক পথ।

যেসব মেশিনে সম্পূর্ণ আপগ্রেড করার কথা বিবেচনা করা হচ্ছে, তাদের ক্ষেত্রে ৫ অক্ষের ক্ষমতা আধুনিক FANUC প্ল্যাটফর্মে প্রযোজ্য সার্ভো এম্প্লিফায়ার আপগ্রেডের মাধ্যমে প্রয়োগ করা যেতে পারে।

প্রশ্ন 5: A16B-2200-0931 আসলে কতটি অতিরিক্ত অক্ষ যোগ করে, এবং এটি মেশিন অনুযায়ী পরিবর্তিত হয়?

A16B-2200-0931 বোর্ডে লাগানো SMD মডিউলগুলির উপর নির্ভর করে 4 টি অতিরিক্ত অক্ষের জন্য ক্ষমতা রয়েছে।সক্রিয় অক্ষের সঠিক সংখ্যা উভয় SMD কনফিগারেশন এবং CNC পরামিতি একটি ফাংশন.

6-অক্ষের কনফিগারেশনের সাথে একটি মেশিন বেস 4 এর বাইরে 2 টি অক্ষ যুক্ত করতে OPT2 ব্যবহার করে। একটি 8-অক্ষের কনফিগারেশন OPT2 থেকে সম্পূর্ণ 4 টি অতিরিক্ত অক্ষ ব্যবহার করে।

মেশিন নির্মাতা এটি মূল বিল্ড সময় সেট করে।

A16B-2200-0931 প্রতিস্থাপন করার সময়, মূলটির মতো একই SMD কনফিগারেশনের একটি বোর্ড উত্স,অথবা প্রতিস্থাপন বোর্ডের এসএমডিগুলিকে মেলে এমনভাবে পুনরায় কনফিগার করুন যা মেশিনের হার্ডওয়্যার ডকুমেন্টেশন থেকে যাচাই করা যায় বা সরানো বোর্ডটি পরিদর্শন করে.
