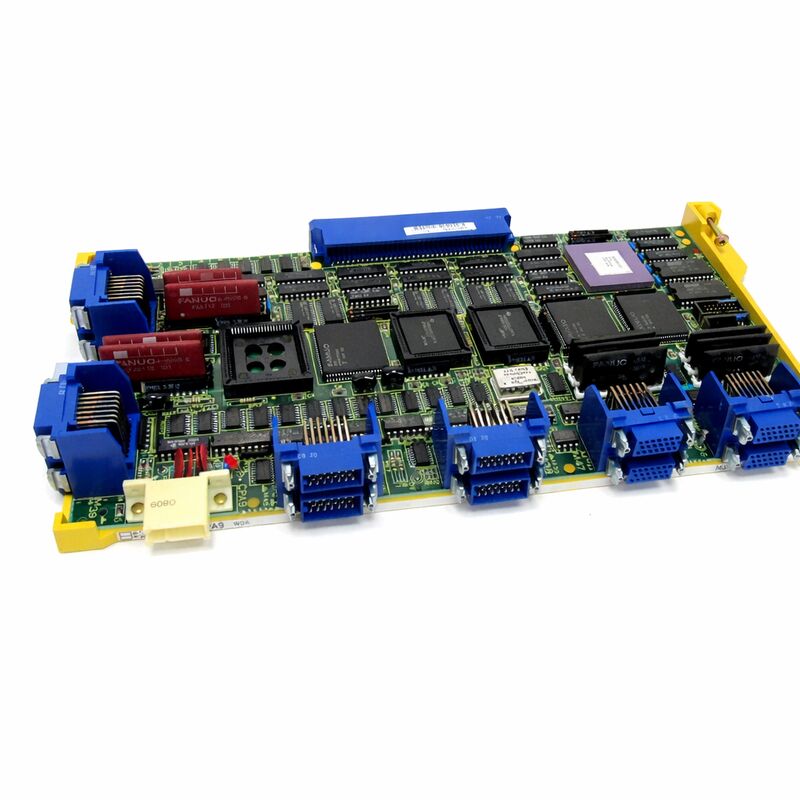

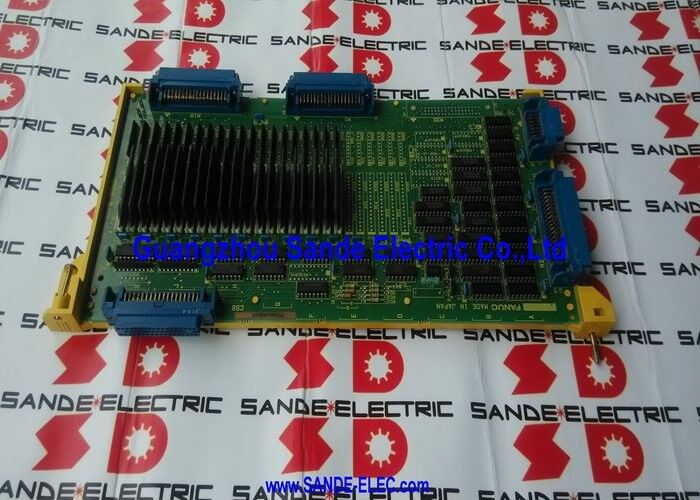

ফিডব্যাক পিসি বোর্ড A16B-2200-0390 A16B-22OO-O39O A16B22000390

FANUC A16B-2200-0390 | সিরিজ 0-C / 0-D / 0-F 3/4-অক্ষ সিরিয়াল অক্ষ বোর্ড — আলফা সার্ভো ইন্টারফেস, ফিডব্যাক পিসিবি

পার্ট নম্বর: A16B-2200-0390

ক্রস রেফারেন্স: A16B22000390

প্রস্তুতকারক: FANUC Corporation (জাপান)

পণ্যের ধরণ:অক্ষ নিয়ন্ত্রণ / ফিডব্যাক পিসিবি — 3/4-অক্ষ সিরিয়াল অক্ষ বোর্ড

এই বোর্ডটি কী করে

A16B-2200-0390 হল FANUC-এর সিরিজ 0-C, 0-D, এবং 0-F CNC সিস্টেমের জন্য 3/4-অক্ষ সিরিয়াল অক্ষ নিয়ন্ত্রণ বোর্ড। FANUC পরিভাষায়, অক্ষ বোর্ড — যা ফিডব্যাক পিসিবি নামেও পরিচিত — হল সেই বোর্ড যা সার্ভো লুপ বন্ধ করে: এটি CNC-এর প্রধান প্রসেসর থেকে পজিশন কমান্ড গ্রহণ করে, সার্ভো অ্যামপ্লিফায়ার থেকে এনকোডার ফিডব্যাক পড়ে, পজিশন ত্রুটি গণনা করে এবং রিয়েল-টাইমে ড্রাইভগুলিতে সংশোধনমূলক বেগ কমান্ড ফেরত পাঠায়।

এই বোর্ডটি সঠিকভাবে কাজ না করলে, CNC-এর কোনও অক্ষ আসলে কোথায় আছে তার কোনও নির্ভরযোগ্য চিত্র পায় না। কন্ট্রোলার পজিশন লুপ বন্ধ করতে পারে না, সার্ভো অ্যালার্ম অবিলম্বে অনুসরণ করে এবং অক্ষের নড়াচড়া অসম্ভব হয়ে পড়ে।

এই নির্দিষ্ট বোর্ডটি 0-C/0-D/0-F প্ল্যাটফর্মের 32-বিট মাস্টারবোর্ড কনফিগারেশনে চলে এবং FANUC আলফা সিরিজের সার্ভো অ্যামপ্লিফায়ারগুলির জন্য টাইপ এ সিরিয়াল ইন্টারফেস ব্যবহার করে — ডিজিটাল এবং সিরিয়াল সার্ভো/স্পিন্ডল কনফিগারেশনগুলি কভার করে, যা 0-C মেশিনগুলির জন্য স্ট্যান্ডার্ড যা আলফা-সিরিজ ড্রাইভের সাথে রিট্রোফিট করা বা নির্মিত।

সিরিজ 0-C ছিল 1980-এর দশকের শেষ এবং 1990-এর দশকে FANUC-এর সবচেয়ে ব্যাপকভাবে ব্যবহৃত CNC প্ল্যাটফর্মগুলির মধ্যে একটি। 0-C সজ্জিত অনেক মেশিন উৎপাদনে রয়ে গেছে, এই কারণেই A16B-2200-0390 CNC আফটারমার্কেটে সক্রিয়ভাবে বাণিজ্য করে চলেছে। এক্সচেঞ্জ ইউনিট, আউটরাইট সারপ্লাস এবং মেরামত পরিষেবা সবই উপলব্ধ।

ডায়াগনস্টিকস এবং প্রতিস্থাপন

0-C প্ল্যাটফর্মে অক্ষ বোর্ডের ব্যর্থতা সাধারণত সার্ভো অ্যালার্ম 9 (সার্ভো প্রস্তুত নয়), নির্দিষ্ট চ্যানেলে অক্ষ অ্যালার্ম, বা পজিশন ফিডব্যাক ত্রুটি হিসাবে দেখা দেয়। বোর্ড ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে:

• বোর্ড এবং প্রধান বোর্ড সকেটের মধ্যে সংযোগকারী পরীক্ষা করুন — ক্ষয় বা একটি আলগা যোগাযোগ একটি ব্যর্থ বোর্ডের মতো একই অ্যালার্ম লক্ষণ তৈরি করে
• সার্ভো অ্যামপ্লিফায়ার থেকে বোর্ডে ফিডব্যাক কেবলগুলি সম্পূর্ণরূপে বসে আছে এবং অক্ষত আছে কিনা তা যাচাই করুন
• যদি কেবল একটি অক্ষ অ্যালার্মিং হয় এবং অন্যগুলি স্বাভাবিক থাকে, তবে ত্রুটিটি সেই অক্ষের অ্যামপ্লিফায়ার বা এনকোডারে থাকতে পারে, অক্ষ বোর্ডে নয়

A16B-2200-0390-এর একটি হার্ড ব্যর্থতা — যেখানে সমস্ত অক্ষে একই সাথে সার্ভো অ্যালার্ম দেখা দেয় এবং পুনরায় বসানোর পরেও পরিষ্কার হয় না — এটি একটি স্পষ্ট সূচক যে বোর্ডটির প্রতিস্থাপন প্রয়োজন।

মূল স্পেসিফিকেশন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: 0-C CNC সমস্ত অক্ষে সার্ভো অ্যালার্ম 9 দেখাচ্ছে। A16B-2200-0390 কি এর কারণ হতে পারে?

হ্যাঁ। একটি একক অক্ষের পরিবর্তে সমস্ত অক্ষে একই সাথে সার্ভো অ্যালার্ম 9 দেখা দেওয়া — একটি পৃথক সার্ভো অ্যামপ্লিফায়ার বা এনকোডারের পরিবর্তে অক্ষ বোর্ডের দিকে নির্দেশ করে। প্রথমে বোর্ডের সংযোগকারীটি পুনরায় বসান। যদি অ্যালার্ম চলতে থাকে, তবে বোর্ডটি ব্যর্থ হয়েছে। একক-অক্ষ অ্যালার্মগুলি অ্যামপ্লিফায়ার বা এনকোডার ত্রুটির সম্ভাবনা বেশি।

প্রশ্ন ২: এই বোর্ডটি কোন সার্ভো অ্যামপ্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ?

আলফা সিরিজের FANUC সার্ভো অ্যামপ্লিফায়ার (টাইপ এ সিরিয়াল ইন্টারফেস) ডিজিটাল এবং সিরিয়াল কনফিগারেশনে। এই 32-বিট মাস্টারবোর্ড সহ 0-C প্ল্যাটফর্ম সাধারণত আলফা SVM (সার্ভো অ্যামপ্লিফায়ার মডিউল) এবং SPM (স্পিন্ডল অ্যামপ্লিফায়ার মডিউল) চালায়। অ্যানালগ কনফিগারেশনগুলি সামঞ্জস্যপূর্ণ তবে এই বোর্ডের প্রজন্মের উপর বিরল।

প্রশ্ন ৩: A16B-2200-0390 প্রতিস্থাপনের জন্য কি কোনও প্যারামিটার পরিবর্তনের প্রয়োজন?

অক্ষ বোর্ড নিজে CNC প্যারামিটার সংরক্ষণ করে না — সেগুলি কন্ট্রোলারের SRAM-এ থাকে। একটি লাইক-ফর-লাইক প্রতিস্থাপনের পরে, CNC স্বাভাবিকভাবে তার প্যারামিটারগুলি পড়ে। প্রতিস্থাপনের পরে সার্ভো প্যারামিটার সেটিংস যাচাই করুন, বিশেষ করে এনকোডার টাইপ এবং ফিডব্যাক ইন্টারফেস সেটিংস, যাতে সেগুলি ইনস্টল করা হার্ডওয়্যারের সাথে মেলে তা নিশ্চিত করা যায়।

প্রশ্ন ৪: A16B-2200-0390 কি কম্পোনেন্ট স্তরে মেরামত করা যায়?

হ্যাঁ। 0-C অক্ষ বোর্ডের অভিজ্ঞতা সম্পন্ন CNC ইলেকট্রনিক্স বিশেষজ্ঞরা কম্পোনেন্ট-স্তরের মেরামত করতে পারেন — ব্যর্থ অপটোকাপলার, ফিডব্যাক ইন্টারফেস আইসি, বা ক্ষতিগ্রস্ত সংযোগকারী প্রতিস্থাপন করে। এই বোর্ডের জন্য এক্সচেঞ্জ এবং মেরামত পরিষেবা উভয়ই ব্যাপকভাবে উপলব্ধ। যখন ত্রুটি স্থানীয়ভাবে থাকে এবং বিকল্পটি সীমিত সারপ্লাস স্টক থেকে সোর্সিং হয় তখন মেরামত বিশেষভাবে সাশ্রয়ী হয়।

প্রশ্ন ৫: ইনস্টলেশনের আগে একটি সারপ্লাস A16B-2200-0390 কীভাবে যাচাই করা হয়?

সরবরাহকারীর কাছ থেকে একটি কার্যকরী পরীক্ষা সার্টিফিকেট অনুরোধ করুন — আদর্শভাবে একটি 0-C কন্ট্রোলে পরীক্ষা করা হয়েছে, কেবল একটি বেঞ্চ পাওয়ার-অন পরীক্ষার চেয়ে। ফিট করার আগে ক্ষয়, ক্ষতিগ্রস্ত সোল্ডার জয়েন্ট এবং বাঁকা সংযোগকারী পিনের জন্য বোর্ডটি পরিদর্শন করুন। ইনস্টলেশনের পরে সমস্ত সংযোগকারী দৃঢ়ভাবে পুনরায় বসান এবং মেশিনটি উৎপাদনে ফিরিয়ে আনার আগে সমস্ত অক্ষ স্বাভাবিকভাবে সাড়া দেয় কিনা তা যাচাই করুন।
