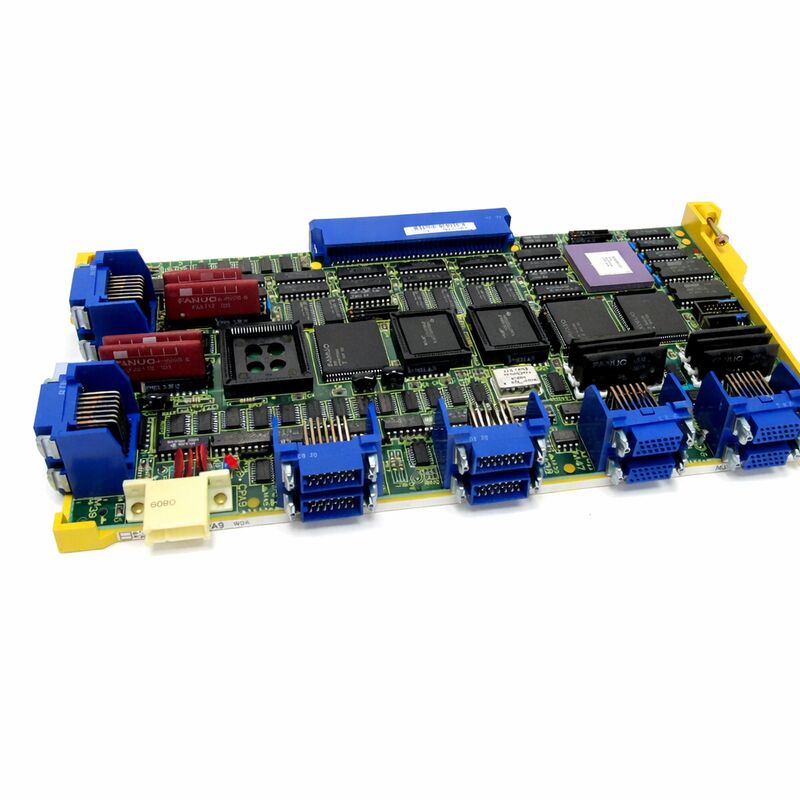

সার্কিট বোর্ড A16B-2200-0371 A16B22000371

FANUC A16B-2200-0371 | A16B-2200 সিরিজ সিএনসি কন্ট্রোল পিসিবি — FANUC মেশিন টুল অটোমেশন, জাপান অরিজিন

পার্ট নম্বর: A16B-2200-0371

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের ধরণ: সিএনসি কন্ট্রোল পিসিবি মডিউল

বোর্ড সিরিজ: A16B-2200

প্রয়োগ: FANUC সিএনসি কন্ট্রোলার সিস্টেম — মেশিন টুল অটোমেশন

সংক্ষিপ্ত বিবরণ

A16B-2200-0371 হল FANUC-এর A16B-2200 সিরিজের একটি প্রিন্টেড সার্কিট বোর্ড — সিএনসি কন্ট্রোল বোর্ডগুলির একটি পরিবার যা অ্যাক্সিস কন্ট্রোল মডিউল, যোগাযোগ এবং ইন্টারফেস পিসিবি, মেমরি এবং গ্রাফিক্স বোর্ড এবং সিরিজ 15 থেকে 0-সিরিজ সি এবং ডি জেনারেশন পর্যন্ত FANUC সিএনসি কন্ট্রোলার রেঞ্জের জন্য বিভিন্ন ফাংশন বোর্ড সরবরাহ করে।

এই সিরিজটি FANUC-এর সিএনসি ইঞ্জিনিয়ারিংয়ের সবচেয়ে উৎপাদনশীল সময়গুলির মধ্যে একটিতে তৈরি হয়েছিল, যখন কোম্পানিটি বিশ্বব্যাপী মেশিন টুল শিল্পকে কন্ট্রোলার দিয়ে সজ্জিত করছিল যা আধুনিক মাল্টি-অ্যাক্সিস মেশিনিং, সিরিয়াল সার্ভো ড্রাইভ যোগাযোগ এবং পিএমসি-ভিত্তিক মেশিন অটোমেশনের জটিলতা পরিচালনা করতে সক্ষম।

A16B-2200 সিরিজ ফাংশন-নির্দিষ্ট বোর্ডগুলি কভার করে যা কন্ট্রোলারের ব্যাকপ্লেনে মাস্টার বা মেইন সিপিইউ বোর্ডের পাশাপাশি প্লাগ ইন করে। সিরিজের প্রতিটি বোর্ডের একটি নির্দিষ্ট ভূমিকা রয়েছে: কিছু সিএনসি এবং ডিজিটাল সার্ভো ড্রাইভের মধ্যে উচ্চ-গতির যোগাযোগ পরিচালনা করে; অন্যরা কন্ট্রোলার এবং মেশিনের ফিল্ড ওয়্যারিংয়ের মধ্যে আই/ও সিগন্যাল পরিচালনা করে; অন্যগুলি মেমরি স্টোরেজ, গ্রাফিক্স প্রসেসিং বা বাহ্যিক ডিভাইসগুলির সাথে যোগাযোগ পরিচালনা করে।

A16B-2200-0371 দ্বারা পরিবেশিত নির্দিষ্ট ফাংশনটি এটিকে কন্ট্রোলার কনফিগারেশনের মধ্যে স্থাপন করে যার জন্য এটি ডিজাইন করা হয়েছিল।

মূল স্পেসিফিকেশন

A16B-2200 সিরিজ — সিএনসি বোর্ড ইঞ্জিনিয়ারিংয়ের একটি প্রজন্ম

A16B-2200 সিরিজ হল FANUC-এর সিরিজ 15 এবং সমসাময়িক 0-সিরিজ প্ল্যাটফর্মের সাথে যুক্ত সিএনসি বোর্ড প্রজন্ম — একটি সময় যখন FANUC অ্যানালগ থেকে ডিজিটাল সার্ভো সিস্টেমে স্থানান্তরিত হচ্ছিল, সিরিয়াল অ্যাক্সিস যোগাযোগ চালু করছিল এবং শিল্প ক্রমবর্ধমানভাবে যে উচ্চ-পারফরম্যান্স মাল্টি-অ্যাক্সিস মেশিনিংয়ের চাহিদা করছিল তার জন্য হার্ডওয়্যার আর্কিটেকচার তৈরি করছিল।

এই সিরিজের মধ্যে, কার্যকরী বৈচিত্র্য যথেষ্ট। A16B-2200 পরিবারের অ্যাক্সিস বোর্ডগুলি সার্ভো আপডেট সাইকেলগুলি পরিচালনা করে — তারা সিএনসি-র ইন্টারপোলেশন থেকে পজিশন কমান্ড গ্রহণ করে এবং সেগুলিকে পিডব্লিউএম বা সিরিয়াল সিগন্যালে অনুবাদ করে যা সার্ভো অ্যামপ্লিফায়ারগুলির প্রয়োজন।

সিরিজের অন্যান্য বোর্ডগুলি মেশিন ইন্টারফেসের কাজ করে: তারা বিচ্ছিন্ন ইনপুট এবং আউটপুটগুলি পরিচালনা করে যা কন্ট্রোলারকে মেশিনের হাইড্রোলিক সোলেনয়েড, লিমিট সুইচ, টুল চেঞ্জ মেকানিজম এবং অপারেটর প্যানেলের সাথে সংযুক্ত করে।

যোগাযোগ বোর্ডগুলি প্রোগ্রাম ট্রান্সফার এবং ডিএনসি অপারেশনের জন্য RS-232C এবং অন্যান্য সিরিয়াল ইন্টারফেস সরবরাহ করে।

A16B-2200-0371 এই ইকোসিস্টেমে তার নির্দিষ্ট ফাংশন অবদান রাখে।

কন্ট্রোলার আর্কিটেকচারের মধ্যে বোর্ডের ভূমিকা যা এটি পরিবেশন করে তা এটিকে সিরিজের অন্যান্য বোর্ড থেকে আলাদা করে, এবং সঠিক কন্ট্রোলার কনফিগারেশনের সাথে সঠিক বোর্ড মেলানো যেকোনো প্রতিস্থাপনের জন্য মৌলিক প্রয়োজনীয়তা।

লিগ্যাসি A16B-2200 সিরিজ বোর্ডগুলির সাথে কাজ করা

A16B-2200 সিরিজ বোর্ডগুলি লিগ্যাসি উপাদান — আর বর্তমান উৎপাদনে নেই, তবে বিশ্বজুড়ে হাজার হাজার মেশিন টুলগুলির জন্য এখনও অপরিহার্য। তাদের উৎপাদন বছরগুলিতে সিরিজ 15 এবং 0-C/0-D সিএনসি প্ল্যাটফর্মগুলির চারপাশে নির্মিত মেশিনগুলি বড় মূলধন বিনিয়োগের প্রতিনিধিত্ব করে যা তাদের মালিকরা পরিষেবাতে বজায় রাখতে চান। কন্ট্রোল ইলেকট্রনিক্স, যান্ত্রিক কাঠামো নয়, সাধারণত এই মেশিনগুলির পরিষেবা জীবন সীমিত করে।

A16B-2200 সিরিজ বোর্ডগুলির জন্য আফটারমার্কেট সাপ্লাই চেইন সুপ্রতিষ্ঠিত। ডিকমিশনড কন্ট্রোলার থেকে পরীক্ষিত সারপ্লাস ইউনিটগুলি বিশেষজ্ঞ সিএনসি যন্ত্রাংশ সরবরাহকারীদের কাছ থেকে পাওয়া যায়।

পেশাদার সংস্কার পরিষেবা — যার মধ্যে ক্যাপাসিটর প্রতিস্থাপন, কন্টাক্ট ক্লিনিং এবং একটি প্রতিনিধি সিএনসি সিস্টেমে কার্যকরী পরীক্ষা অন্তর্ভুক্ত — পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করে। বোর্ড-লেভেল মেরামত নির্দিষ্ট কম্পোনেন্ট ব্যর্থতাগুলি সমাধান করে। এই বিকল্পগুলির মধ্যে, বেশিরভাগ A16B-2200 সিরিজ বোর্ডগুলি কার্যকরী রাখা যেতে পারে যতক্ষণ পর্যন্ত তারা যে মেশিনটি পরিবেশন করে তা উৎপাদন চালিয়ে যায়।

সঠিক বোর্ড সনাক্তকরণের জন্য ইনস্টল করা বোর্ডের লেবেল থেকে সঠিক পার্ট নম্বর প্রয়োজন।

A16B-2200 সিরিজে অনেক ভ্যারিয়েন্ট রয়েছে, এবং শারীরিকভাবে একই রকম দেখতে বোর্ডগুলি কন্ট্রোলারে সম্পূর্ণ ভিন্ন ফাংশন পরিবেশন করতে পারে। এমনকি একটি একক সংখ্যা দ্বারা ভিন্ন পার্ট নম্বরগুলি অদলবদলযোগ্য নয়।

ত্রুটি নির্ণয় এবং প্রতিস্থাপন

একটি ব্যর্থ A16B-2200 সিরিজ বোর্ড এটি যে কার্যকরী ক্ষেত্রে কাজ করে সেখানে অ্যালার্ম তৈরি করে। একটি অ্যাক্সিস বোর্ড ব্যর্থতা সার্ভো অ্যালার্ম তৈরি করে। একটি আই/ও বোর্ড ব্যর্থতা আই/ও যোগাযোগ ত্রুটি তৈরি করে।

একটি মেমরি বোর্ড ব্যর্থতা কন্ট্রোলারকে একেবারেই শুরু হতে বাধা দিতে পারে। অ্যালার্ম কোড এবং এর অ্যালার্ম ক্যাটাগরি — সার্ভো, পিএমসি, আই/ও, সিস্টেম — সনাক্ত করা কন্ট্রোলারের কোন বোর্ডটির মনোযোগ প্রয়োজন তা বিচ্ছিন্ন করার প্রথম ধাপ।

সন্দেহজনক বোর্ড প্রতিস্থাপন করার আগে, এটি পুনরায় বসান এবং এর সংযোগকারী কন্টাক্টগুলি পরিষ্কার করুন।

দৃশ্যমান বোর্ড ব্যর্থতার একটি উল্লেখযোগ্য অংশ আসলে সংযোগকারী-স্তরের সমস্যা।

যদি পুনরায় বসানো ত্রুটি দূর করে, তবে কোনও বোর্ড প্রতিস্থাপনের প্রয়োজন নেই। যদি ত্রুটি অব্যাহত থাকে, এবং যদি একটি নিশ্চিত-ভাল বিকল্প বোর্ড একটি সোয়াপ পরীক্ষার জন্য উপলব্ধ থাকে, তবে এটি বোর্ডটিতে ত্রুটি রয়েছে এবং ব্যাকপ্লেন বা সংযুক্ত সার্কিট্রিতে নয় তা নিশ্চিত করার সবচেয়ে নিশ্চিত উপায়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সিএনসি অ্যালার্মটি A16B-2200-0371 যে কার্যকরী ক্ষেত্রে কাজ করে সেখানে একটি ত্রুটির দিকে নির্দেশ করে। প্রতিস্থাপন অর্ডার করার আগে আমি কীভাবে নিশ্চিত করব যে বোর্ডটি ত্রুটির উৎস?

বোর্ডটি পুনরায় বসিয়ে এবং এর এজ কানেক্টর কন্টাক্টগুলি পরিষ্কার করে শুরু করুন। পুনরায় পরীক্ষা করুন। যদি অ্যালার্ম অব্যাহত থাকে, তবে বোর্ডের কোনও টেস্ট পয়েন্ট এবং নির্দিষ্ট অ্যালার্মের সাথে যুক্ত কোনও ডায়াগনস্টিক পদ্ধতি সনাক্ত করতে কন্ট্রোলারের রক্ষণাবেক্ষণ ম্যানুয়ালটি দেখুন।

যদি একটি নিশ্চিত-ভাল সমতুল্য বোর্ড অস্থায়ী প্রতিস্থাপনের জন্য উপলব্ধ থাকে, তবে সোয়াপ পরীক্ষা নিশ্চিতভাবে ত্রুটির উৎস হিসাবে বোর্ডটিকে নিশ্চিত বা বাতিল করে।

যদি না হয়, এবং অন্য সমস্ত কারণগুলি বাদ দেওয়া হয়েছে, তবে প্রতিস্থাপনের সাথে এগিয়ে যান।

প্রশ্ন ২: একটি সংস্কারকৃত A16B-2200-0371 ইনস্টল করা হয়েছিল। মূল অ্যালার্মটি পরিষ্কার হয়ে গেছে, কিন্তু অবিলম্বে একটি ভিন্ন অ্যালার্ম দেখা দিয়েছে। এটি কী নির্দেশ করে?

বোর্ড প্রতিস্থাপনের পরে একটি নতুন, ভিন্ন অ্যালার্ম যা মূল অ্যালার্মটি পরিষ্কার করে তা সাধারণত বোঝায় যে হয় একটি মাধ্যমিক ত্রুটি যা মূল দ্বারা মাস্ক করা হয়েছিল, অথবা প্রতিস্থাপন বোর্ড এবং কন্ট্রোলারের মধ্যে একটি প্যারামিটার/কনফিগারেশন অমিল।

প্রতিস্থাপন বোর্ডের সঠিক হার্ডওয়্যার রিভিশন আছে কিনা তা পরীক্ষা করুন। নতুন অ্যালার্মের ডকুমেন্টেশন পর্যালোচনা করুন।

যদি নতুন অ্যালার্মটি কনফিগারেশন বা প্যারামিটার সংক্রান্ত সমস্যার সাথে সম্পর্কিত হয়, তবে প্রথমে প্যারামিটারটি সমাধান করুন।

প্রশ্ন ৩: একটি অতিরিক্ত A16B-2200-0371 কীভাবে সংরক্ষণ করা উচিত?

অ্যান্টি-স্ট্যাটিক প্যাকেজিং অপরিহার্য — খালি পিসিবিগুলি স্টোরেজে ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ ক্ষতির জন্য সংবেদনশীল। বোর্ডটিকে একটি স্থিতিশীল তাপমাত্রা, কম আর্দ্রতার পরিবেশে রাখুন। তাপমাত্রা চক্র এড়িয়ে চলুন। পার্ট নম্বর, রিভিশন এবং স্টোরেজ তারিখ দিয়ে স্পষ্টভাবে লেবেল করুন।

কোনও ক্ষয় বা কম্পোনেন্ট অবনতির লক্ষণগুলির জন্য বার্ষিকভাবে পরিদর্শন করুন।

দীর্ঘমেয়াদী স্টোরেজের জন্য, পর্যায়ক্রমিক পাওয়ার-আপ পরীক্ষা নিশ্চিত করে যে বোর্ডটি কার্যকরী থাকে।

প্রশ্ন ৪: মেশিনটি ২৫ বছরের পুরানো এবং A16B-2200-0371 আর FANUC থেকে পাওয়া যায় না। প্রতিস্থাপন সোর্সিংয়ের জন্য বিকল্পগুলি কী কী?

স্বাধীন সিএনসি স্পেয়ার পার্টস মার্কেট হল অপ্রচলিত A16B-2200 সিরিজ বোর্ডগুলির প্রাথমিক উৎস।

বিশেষজ্ঞ সরবরাহকারীরা ডিকমিশনড মেশিন থেকে পরীক্ষিত সারপ্লাস স্টক রাখেন, এক্সচেঞ্জ পরিষেবা সরবরাহ করেন এবং অনেক ক্ষেত্রে বোর্ড-লেভেল মেরামত করতে পারেন।

কিছু সরবরাহকারী সিস্টেম-লেভেল সিএনসি রেট্রোফিটও সরবরাহ করে যা পুরো কন্ট্রোলার অ্যাসেম্বলিকে আধুনিক সমতুল্য হার্ডওয়্যার দিয়ে প্রতিস্থাপন করে — একটি বিকল্প যা লিগ্যাসি বোর্ড উপলব্ধতার উদ্বেগ সম্পূর্ণরূপে দূর করে, যদিও প্রাথমিক খরচ বেশি।

প্রশ্ন ৫: সিএনসি মাঝে মাঝে কোনও অ্যালার্ম কোড প্রদর্শিত না হয়ে রিসেট হয়। পাওয়ার সাপ্লাই নিশ্চিত করা হয়েছে। A16B-2200-0371 কি দায়ী হতে পারে?

অ্যালার্ম কোড ছাড়াই অনাকাঙ্ক্ষিত রিসেটগুলি প্রায়শই বোর্ডে পৌঁছানো প্রান্তিক সরবরাহ ভোল্টেজ দ্বারা ঘটে — হয় একটি পাওয়ার সাপ্লাই থেকে যা স্বাভাবিক অবস্থার অধীনে স্পেকের মধ্যে থাকে তবে লোডের অধীনে প্রান্তিক হয়, অথবা বোর্ডটিতে একটি অবনমিত ডিকাপলিং ক্যাপাসিটর থেকে যা ক্ষণস্থায়ী ভোল্টেজ ডিপগুলিকে বোর্ডের লজিককে সাময়িকভাবে বাধা দিতে দেয়।

শুধুমাত্র সাপ্লাই আউটপুটে নয়, বোর্ডের পাওয়ার ইনপুট কানেক্টরে সাপ্লাই ভোল্টেজ পরিমাপ করুন।

যদি সাপ্লাইতে ভোল্টেজ স্থিতিশীল থাকে কিন্তু বোর্ডে না থাকে, তবে সংযোগকারী বা বোর্ড-সাইড ক্যাপাসিটর হল সম্ভাব্য কারণ।
