অক্ষ পিসি বোর্ড A16B-2200-0361 A16B22000361 A16B-22OO-O361

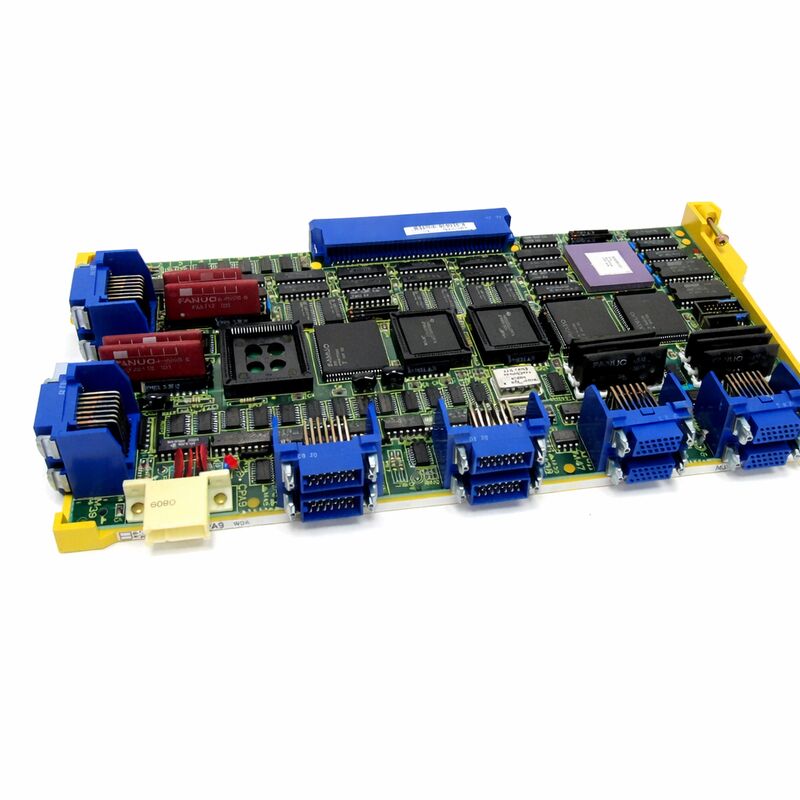

FANUC A16B-2200-0361 ২-অক্ষ ডিজিটাল সার্ভো পিসিবি

যদি কন্ট্রোল সিস্টেম একটি প্রাথমিক FANUC 0-সিরিজ ডিজিটাল অক্ষ বিন্যাস ব্যবহার করে, তবে অক্ষ নিয়ন্ত্রণ পরিচালনা করার বোর্ডটি প্রায়শই এমপ্লিফায়ারের চেয়ে বেশি গুরুত্বপূর্ণ। A16B-2200-0361 কে ধারাবাহিকভাবে একটি ২-অক্ষ নিয়ন্ত্রণ পিসিবি, অক্ষ কার্ড, অথবা ১-২ অক্ষ ডিজিটাল সার্ভো পিসিবি হিসাবে বর্ণনা করা হয়, এবং বেশ কয়েকটি তালিকা এটিকে ৩২-বিট 0T / 0-C / 0C/F/00C নিয়ন্ত্রণ পরিবেশের সাথে যুক্ত করে।

একজন মেরামত বিশেষজ্ঞ আরও উল্লেখ করেছেন যে এই বোর্ডটি সাধারণত একটি পূর্ববর্তী ৩২-বিট মাস্টার বোর্ড এ লাগানো থাকে এবং সিরিজ 0 মডেল C কনফিগারেশনে ব্যবহৃত হয়, যেখানে এটি এস-সিরিজ সার্ভো ড্রাইভ এবং সি-সিরিজ সার্ভো এমপ্লিফায়ার এর জন্য একটি PWM সার্ভো ইন্টারফেস সরবরাহ করে। এটি এই অংশটিকে একটি স্পষ্টভাবে সংজ্ঞায়িত ভূমিকা দেয়: এটি সেই মেশিনগুলির জন্য একটি সার্ভো অক্ষ নিয়ন্ত্রণ বোর্ড যা এখনও মূল 0-সিরিজ ডিজিটাল সার্ভো কাঠামোর উপর নির্ভর করে।

পণ্য ডেটা স্ন্যাপশট

সাধারণ ব্যবহার

A16B-2200-0361 FANUC 0-সিরিজ সিএনসি সিস্টেমে সবচেয়ে প্রাসঙ্গিক যেখানে এক বা দুটি ডিজিটাল সার্ভো অক্ষ মূল অক্ষ-কার্ড লেআউটের মাধ্যমে নিয়ন্ত্রিত হয়। এটি সাধারণত অক্ষ-কার্ড প্রতিস্থাপন, ডিজিটাল সার্ভো নিয়ন্ত্রণ মেরামত, এবং প্রাথমিক ৩২-বিট 0-সিরিজ নিয়ন্ত্রণগুলিতে পরিষেবা কাজ এর জন্য PWM সার্ভো ইন্টারফেস ফাংশন সরবরাহ করে।

যেহেতু এই বোর্ডটি অক্ষ-নিয়ন্ত্রণ স্তরের সাথে যুক্ত, তাই এটি সেখানে ব্যবহার করা ভাল যেখানে নিয়ন্ত্রণের বাকি অংশ একই পরিবারের মধ্যে থাকে এবং ড্রাইভ আর্কিটেকচার পুনরায় ডিজাইন করার প্রয়োজন হয় না। বাস্তবে, এটি মেশিন টুলগুলিতে ফিট করে যা এখনও লিগ্যাসি FANUC নিয়ন্ত্রণ হার্ডওয়্যারের উপর নির্ভর করে এবং সম্পূর্ণ নিয়ন্ত্রণ রূপান্তরের পরিবর্তে বোর্ড-স্তরের পুনরুদ্ধারের প্রয়োজন হয়। শেষ বাক্যটি বোর্ডের প্রকার এবং নিয়ন্ত্রণ-পরিবার উল্লেখ থেকে একটি যুক্তিসঙ্গত অনুমান।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১. A16B-2200-0361 কোন ধরণের বোর্ড?
এটি একটি ২-অক্ষ ডিজিটাল সার্ভো পিসিবি, যা একটি অক্ষ কার্ড বা ১-২ অক্ষ সার্ভো বোর্ড হিসাবেও বর্ণিত হয়। তালিকাগুলি এটিকে ধারাবাহিকভাবে ৩২-বিট 0T / 0-C / 0C/F/00C নিয়ন্ত্রণ পরিবেশের সাথে যুক্ত করে।

প্রশ্ন ২. সিস্টেমে এই বোর্ডটি কী করে?
এই বোর্ডটি সিএনসি-র অক্ষ-নিয়ন্ত্রণ দিকটি পরিচালনা করে। একজন মেরামত বিশেষজ্ঞ এটিকে একটি পূর্ববর্তী ৩২-বিট মাস্টার বোর্ড এ লাগানো একটি ডিজিটাল অক্ষ পিসিবি হিসাবে বর্ণনা করেছেন, যেখানে এটি এস-সিরিজ ড্রাইভ এবং সি-সিরিজ সার্ভো এমপ্লিফায়ার এর জন্য PWM সার্ভো ইন্টারফেস ফাংশন সরবরাহ করে।

প্রশ্ন ৩. A16B-2200-0361 নির্বাচন করার সময় কী পরীক্ষা করা উচিত?
সঠিক বোর্ড নম্বর, নিয়ন্ত্রণ প্রজন্ম, এবং মেশিনটি ০-সিরিজ ডিজিটাল সার্ভো কনফিগারেশন ব্যবহার করে কিনা তা নিশ্চিত করুন একটি ১-২ অক্ষ বোর্ড সহ। ইনস্টল করা মাস্টার-বোর্ডের ধরণ এবং সার্ভো বিভাগটি একই ৩২-বিট অক্ষ-কার্ড বিন্যাসের উপর ভিত্তি করে তৈরি কিনা তা যাচাই করাও গুরুত্বপূর্ণ।

প্রশ্ন ৪. "২-অক্ষ / ৩২-বিট / 0C" বর্ণনাটি কীভাবে ব্যাখ্যা করা উচিত?
সেই বর্ণনার প্রতিটি অংশ গুরুত্বপূর্ণ। "২-অক্ষ" বোর্ডের নিয়ন্ত্রণ ক্ষমতা নির্দেশ করে, "৩২-বিট" নিয়ন্ত্রণ প্রজন্মের দিকে নির্দেশ করে, এবং 0C / 0T / 00C উল্লেখগুলি মেশিন-নিয়ন্ত্রণ পরিবারকে চিহ্নিত করে যার সাথে বোর্ডটি যুক্ত। একটি বোর্ড যা কেবল সংযোগকারী বিন্যাসের সাথে মেলে কিন্তু নিয়ন্ত্রণ প্রজন্মের সাথে মেলে না তা একটি নিরাপদ বিকল্প নয়।

প্রশ্ন ৫. এই বোর্ড প্রতিস্থাপনের আগে ত্রুটিগুলি কীভাবে নির্ণয় করা উচিত?
প্রথমে অক্ষ-কার্ড সমস্যা এবং এমপ্লিফায়ার-পাশের সমস্যাগুলির মধ্যে পার্থক্য করুন। যদি এমপ্লিফায়ারের পাওয়ার বিভাগটি এখনও কার্যকরী থাকা অবস্থায় মেশিনটি অক্ষ-নিয়ন্ত্রণ অস্থিরতা দেখায়, অথবা যদি প্রভাবিত অক্ষ পথটি বোর্ডের ১-২ অক্ষ নিয়ন্ত্রণ সুযোগের সাথে মেলে, তবে পিসিবি একটি শক্তিশালী প্রার্থী হয়ে ওঠে। অক্ষ বোর্ড প্রতিস্থাপনের আগে ইনস্টল করা সিস্টেমটি একটি পূর্ববর্তী ৩২-বিট মাস্টার-বোর্ড সেটআপ কিনা তা নিশ্চিত করাও সহায়ক।
