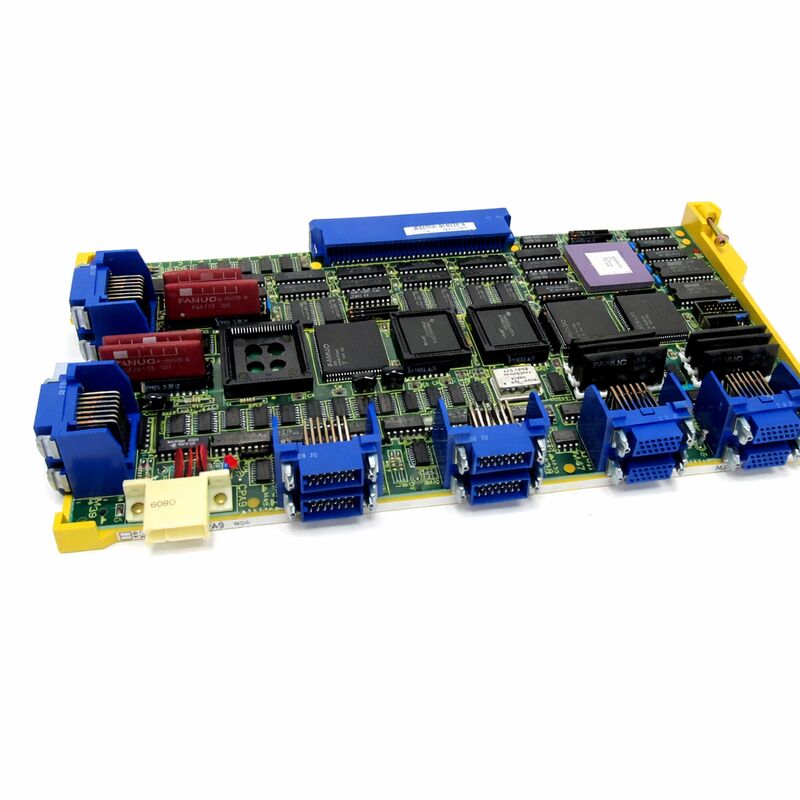

অক্ষ পিসি বোর্ড A16B-2200-0360 A16B22000360 A16B-22OO-O36O

FANUC A16B-2200-0360∙ 3/4 ডিজিটাল অক্ষ কার্ড ∙ 32-বিট FANUC 0-C কন্ট্রোল / 40 MHz / 0C, 0D, 0F প্ল্যাটফর্ম

FANUC 0-C প্ল্যাটফর্ম ️ যেখানে এই কার্ড বাস করে

FANUC সিরিজ 0-C ছিল FANUC এর কম্প্যাক্ট 32-বিট সিএনসি প্ল্যাটফর্ম ছোট থেকে মাঝারি মেশিন টুলগুলির জন্য 1990 এর দশকে, টার্ন, মেশিনিং সেন্টার এবং 0C, 0D,এবং 0F নিয়ন্ত্রণ স্পেসিফিকেশন০-সি প্রজন্ম ফ্যানুকের কম্প্যাক্ট সিএনসি আর্কিটেকচারে ৩২-বিট প্রসেসিং চালু করেছে, এবং এ১৬বি-২২০০-০৩৬০ হ'ল অক্ষ নিয়ন্ত্রণ কার্ডগুলির মধ্যে একটি যা এই আর্কিটেকচারটি কাজ করে।

0-সি মডুলার ডিজাইনে, মাস্টার বোর্ড সামগ্রিক সিএনসি প্রসেসিং পরিচালনা করে, যখন ডেডিকেটেড অক্ষ কার্ডগুলি সার্ভো এবং স্পিন্ডল গতির লুপগুলি পরিচালনা করে।A16B-2200-0360 3 বা 4 ডিজিটাল অক্ষ পর্যন্ত পরিচালনা করে ️ নির্দিষ্ট সংখ্যা মেশিনের মূল অক্ষ কনফিগারেশনের উপর নির্ভর করে. ৪০ মেগাহার্টজে, এটি 0-সি অক্ষ কার্ডের পরিসরের আরও সক্ষম প্রান্তে রয়েছে; প্রসেসিং গতি নির্ধারণ করে যে সার্ভো লুপগুলি কতটা ঘনিষ্ঠভাবে চালিত হয় এবং কার্ডটি অক্ষের কমান্ডগুলিতে কতটা দ্রুত সাড়া দেয়।

এই প্ল্যাটফর্মে নির্মিত মেশিনগুলি এখনও বিশ্বব্যাপী সক্রিয় উত্পাদনে রয়েছে। যখন এই সিএনসিগুলির মধ্যে একটিতে অক্ষের কার্ড ব্যর্থ হয়, তখন গতি বিভাগটি বন্ধ হয়ে যায় - মেশিনটি চালাতে পারে না।A16B-2200-0360 সঠিক মত-জন্য-মত প্রতিস্থাপন যা নিয়ন্ত্রণ সফ্টওয়্যার বা তারের পরিবর্তন ছাড়া মূল অক্ষ কনফিগারেশন পুনরুদ্ধার.

মূল বৈশিষ্ট্যাবলী

তিনটি স্পেসিফিকেশন, একটি নির্বাচন সিদ্ধান্ত

৩/৪ অক্ষএই কার্ডটি একই সময়ে ৩ বা ৪টি ডিজিটাল সার্ভো/স্পিন্ডল অক্ষ নিয়ন্ত্রণ করে।একই A16B-2200 পরিবারের একটি 2-অক্ষের কার্ড বা একটি এনালগ অক্ষের কার্ড বিভিন্ন অবস্থানের জন্য কাজ করে এবং একটি প্রতিস্থাপন নয়.

৩২-বিট ০-সিএই কার্ডটি 0-C মাস্টার বোর্ড আর্কিটেকচারের সাথে মেলে। এটি 0i, 16i, বা 18i i-Series CNC প্রজন্মের সাথে সামঞ্জস্যপূর্ণ নয়,অথবা পুরোনো ৮-বিট ০-এ বা ০-বি প্ল্যাটফর্মের সাথে.

"৪০ মেগাহার্টজ"A16B-2200 সিরিজের মধ্যে, বিভিন্ন ক্লক স্পিডে কার্ডগুলি বিভিন্ন পারফরম্যান্স স্তরের সেবা দেয়।৪০ মেগাহার্টজ চিহ্নিতকরণটি কার্ডের পরিচয়ের অংশ এবং এটি মূল ইনস্টল করা কার্ডের স্পেসিফিকেশনের সাথে মেলে.

অর্ডার করার আগে ∙ ৫ টি চেক

ইনস্টল করা মেশিনের সাথে একটি প্রতিস্থাপন A16B-2200-0360 নিশ্চিত করা পাঁচ মিনিটেরও কম সময় নেয় এবং সর্বাধিক সাধারণ অর্ডার ভুলগুলি দূর করেঃ

1. ইনস্টল করা কার্ডের লেবেল পড়ুনA16B-2200-0360 সম্পূর্ণ উপসর্গ সহ সঠিকভাবে নিশ্চিত করুন। সংলগ্ন A16B-2200 রূপগুলি বিভিন্ন ফাংশন পরিবেশন করার সময় অনুরূপ দেখতে পারে।
2. 32-বিট 0-সি কন্ট্রোল নিশ্চিত করুনমেশিন সিএনসি 0-সি প্রজন্মের (না 0i, 16i, বা অন্য কোন সিরিজ) হয় তা নিশ্চিত করুন।
3. ডিজিটাল (অ্যানালগ নয়) অক্ষ কার্ড নিশ্চিত করুন০-সি প্ল্যাটফর্মটি বিভিন্ন কনফিগারেশনে ডিজিটাল এবং অ্যানালগ অক্ষ উভয় কার্ড ব্যবহার করে।
4. এম্প্লিফায়ার ত্রুটি থেকে পৃথক অক্ষ কার্ড ত্রুটিযদি ত্রুটি প্যাটার্নটি অক্ষ নিয়ন্ত্রণ পথের মধ্যে সীমাবদ্ধ থাকে (সার্ভো লুপ কম্পিউটিং স্তরকে নির্দিষ্ট ড্রাইভ মডিউলের পরিবর্তে অ্যালার্মগুলি নির্দেশ করে), অক্ষ কার্ডটি সম্ভবত সন্দেহভাজন।
5. সংলগ্ন কার্ড ইস্যু পরীক্ষা করুন0-C আর্কিটেকচারে, মাস্টার বোর্ড এবং অক্ষ কার্ড ঘনিষ্ঠভাবে যোগাযোগ করে; অক্ষ কার্ড প্রতিস্থাপনের আগে মাস্টার বোর্ডটি স্বাভাবিকভাবে কাজ করছে তা যাচাই করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১: ৩/৪ চিহ্নের অর্থ কী? এটা কি ৩-অক্ষের কার্ড নাকি ৪-অক্ষের?

কার্ডটি 4 টি পর্যন্ত ডিজিটাল অক্ষের চ্যানেল সমর্থন করে। 3 টি অক্ষের জন্য কনফিগার করা মেশিনে এটি 3 টি চ্যানেল চালায়; 4 টি অক্ষের মেশিনে এটি 4 টি চালায়।নির্দিষ্ট অক্ষ বরাদ্দ মেশিনের মূল ইনস্টলেশনের উপর নির্ভর করে. কার্ডটি 3-অক্ষ এবং 4-অক্ষের কনফিগারেশনের মধ্যে পরিবর্তন করার প্রয়োজন নেই ¢ অক্ষের সংখ্যা সিএনসি পরামিতিগুলিতে সেট করা হয়।

প্রশ্ন 2: A16B-2200-0360 কি FANUC 0i-C বা 16i কন্ট্রোলগুলির সাথে সামঞ্জস্যপূর্ণ?

না. এই কার্ডটি 32-বিট FANUC 0-C প্ল্যাটফর্মের জন্য নির্দিষ্ট। 0i, 16i, 18i, এবং সম্পর্কিত আই-সিরিজ সিএনসি কন্ট্রোলগুলি একটি ভিন্ন আর্কিটেকচার এবং বিভিন্ন অক্ষ কার্ড সিরিজ ব্যবহার করে।A16B-2200 সিরিজটি আই সিরিজের কন্ট্রোলগুলিতে ক্রস-ইনস্টল করে না.

প্রশ্ন 3: মেশিনটি একই সময়ে সমস্ত নিয়ন্ত্রণযোগ্য অক্ষের উপর এলার্ম দেয়। এটি কি A16B-2200-0360 হতে পারে?

সকল অক্ষের একই সময়ে অ্যালার্ম সাধারণ অক্ষ নিয়ন্ত্রণ স্তর নির্দেশ ¢ A16B-2200-0360 প্রধান সন্দেহভাজন। কার্ড প্রতিস্থাপন করার আগে,এছাড়াও অক্ষ কার্ড বিতরণ করা পাওয়ার সাপ্লাই ভোল্টেজ পরীক্ষা করুন এবং মাস্টার বোর্ড অক্ষ কার্ড প্রসারিত আপস্ট্রিম ত্রুটি উৎপন্ন হয় না যাচাই.

প্রশ্ন ৪ঃ অন্য 0-সি মেশিন থেকে A16B-2200-0360 প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে?

হ্যাঁ, যদি এটি একই পার্ট নম্বর A16B-2200-0360 বহন করে এবং দানকারী মেশিন থেকে অপসারণের আগে এটি কার্যকর হয়েছে তা নিশ্চিত করা হয়।কার্ডটি মেশিন-নির্দিষ্ট পরামিতিগুলি সঞ্চয় করে না CNC পরামিতিগুলি কন্ট্রোল ইউনিটের SRAM এ রাখা হয়প্রতিস্থাপন মডিউলটি মাউন্ট করার পরে, পরামিতিগুলি প্রভাবিত হয় না এবং SRAM মডিউলটি অক্ষত থাকলে পুনরায় প্রবেশের প্রয়োজন হয় না।

প্রশ্নঃ A16B-2200-0360 বন্ধ করা হয়েছে। কিভাবে একটি নির্ভরযোগ্য ইউনিট উত্পাদন করা হয়?

FANUC 0-C aftermarket এর মাধ্যমে FANUC CNC পার্টস বিশেষজ্ঞ এবং পরীক্ষিত অতিরিক্ত বিক্রেতাদের কাছে নিশ্চিতকরণের অনুরোধ করুন যে ইউনিটটি একটি লাইভ 0-C CNC সিস্টেমে পরীক্ষা করা হয়েছে, কেবলমাত্র দৃষ্টিভঙ্গি পরীক্ষা করা হয়নি।শিপিং এবং সঞ্চয় করার জন্য ইএসডি-নিরাপদ প্যাকেজিং প্রয়োজন০-সি কন্ট্রোল চালানো মেশিনগুলির জন্য, সাইটে একটি রিপার অক্ষ কার্ড রাখা একটি ব্যবহারিক সতর্কতা ০ অক্ষ কার্ডের ব্যর্থতা কোনও কাজ ছাড়াই মেশিনটি সম্পূর্ণরূপে বন্ধ করে দেয়।
