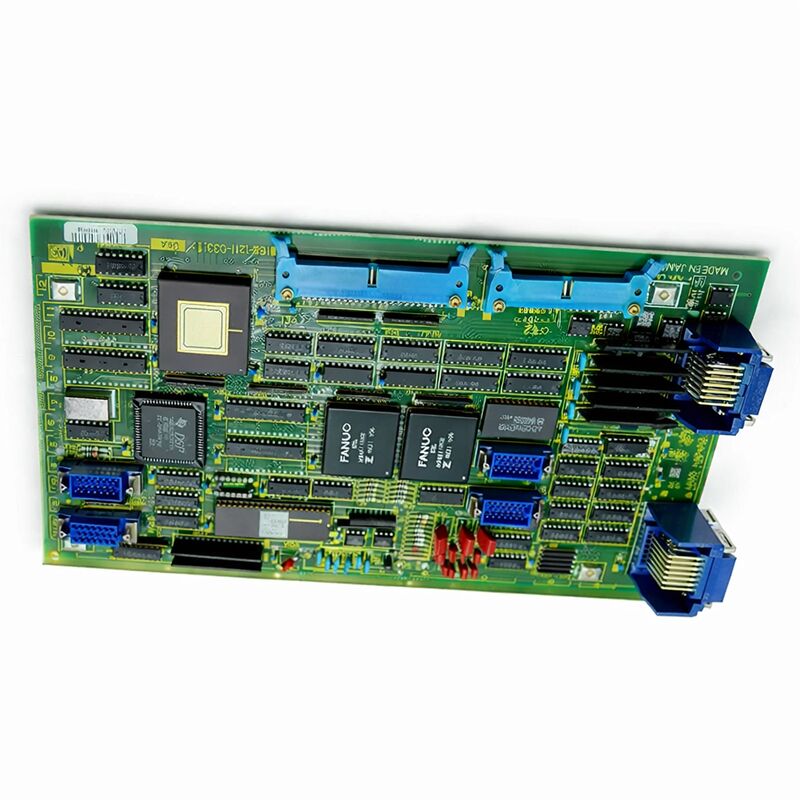

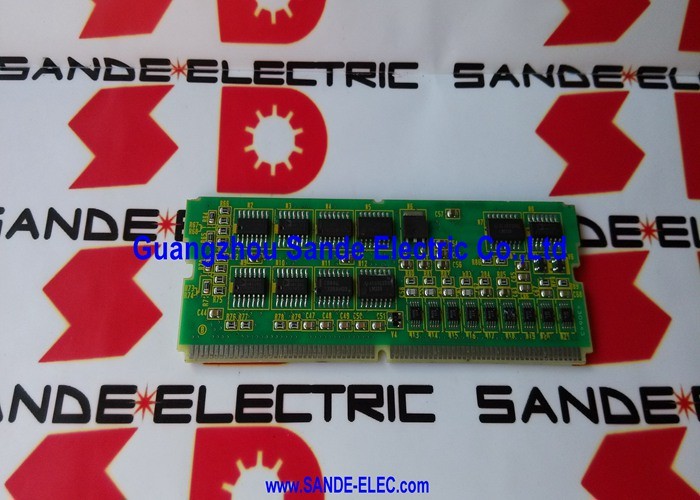

FANUC অক্ষ নিয়ন্ত্রণ A16B-1211-0270 A16B12110270 A16B-1211-O27O

FANUC A16B-1211-0270∙ সিরিজ 10/11 ডিজিটাল কন্ট্রোল যোগ অক্ষ PCB ∙ 2 অক্ষ, জাপান মূল

পার্ট নম্বরঃA16B-1211-0270

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃডিজিটাল কন্ট্রোল যোগ অক্ষ পিসিবি 2 অক্ষ

বোর্ড সিরিজঃA16B-1211

সামঞ্জস্যপূর্ণ সিস্টেমঃFANUC সিরিজ 10 / 11

সংক্ষিপ্ত বিবরণ

A16B-1211-0270 হল FANUC সিরিজ 10 এবং 11 সিএনসি সিস্টেমের জন্য 2-অক্ষ ডিজিটাল কন্ট্রোল যোগ অক্ষ PCB।এটি বেস কনফিগারেশনে দুটি অতিরিক্ত ডিজিটালভাবে নিয়ন্ত্রিত সার্ভো অক্ষ যুক্ত করে এই নিয়ামকদের অক্ষ ক্ষমতা প্রসারিত করে.

FANUC সিরিজ 10/11 আর্কিটেকচারে, বেস কন্ট্রোলার প্রধান কন্ট্রোল বোর্ডের মাধ্যমে অক্ষের একটি সেট পরিচালনা করে। যখন অ্যাপ্লিকেশনটি বেস কনফিগারেশনের সমর্থনের চেয়ে বেশি অক্ষের প্রয়োজন হয়,একটি যোগ অক্ষ বোর্ড সম্প্রসারণ প্রদান করে.

সিরিজ 10 এবং 11 ছিল ফ্যানুকের তাদের যুগের উচ্চ-কার্যকারিতা সিএনসি প্রজন্মের √ নিয়ামক যা ঘূর্ণন টেবিল সহ মেশিনিং সেন্টার সহ উচ্চতর মাল্টি-অক্ষ মেশিন টুলগুলির জন্য ডিজাইন করা হয়েছিল,লাইভ টুলিং সহ বড় বড় টার্নিং সেন্টার, এবং জটিল মাল্টি-পাথ কনফিগারেশন।

অতিরিক্ত অক্ষের পিসিবি বিদ্যমান কারণ এই অ্যাপ্লিকেশনগুলির জন্য প্রায়শই একক কন্ট্রোল বোর্ড কনফিগারেশনের চেয়ে বেশি অক্ষ প্রয়োজন।

এই প্রসঙ্গে ডিজিটাল নিয়ন্ত্রণ মানে অক্ষ নিয়ন্ত্রণ একটি ডিজিটাল সার্ভো ইন্টারফেসের মাধ্যমে কাজ করে, কমান্ড, ফিডব্যাক এবং অবস্থান ডেটা অ্যানালগ ভোল্টেজের পরিবর্তে ডিজিটাল মান হিসাবে ভ্রমণ করে।এটি পূর্ববর্তী অ্যানালগ সার্ভো সিস্টেম থেকে একটি অগ্রগতি ছিল এবং আরো সুনির্দিষ্ট এবং পুনরাবৃত্তিযোগ্য অক্ষ নিয়ন্ত্রণ প্রদান.

A16B-1211-0270 এই ডিজিটাল কন্ট্রোল ইন্টারফেস দুটি অতিরিক্ত অক্ষের জন্য বাস্তবায়ন করে।

মূল বৈশিষ্ট্যাবলী

FANUC সিরিজ 10/11 এ অক্ষ সম্প্রসারণ

FANUC এর সিরিজ 10 এবং 11 সিএনসি সিস্টেমগুলি নমনীয়তার জন্য ডিজাইন করা হয়েছিল। বেস কন্ট্রোলার প্রাথমিক অক্ষগুলি পরিচালনা করেছিল।

ঐচ্ছিক অ্যাড অক্ষ বোর্ডগুলি নিয়ামকের মাধ্যমিক এবং তৃতীয় অক্ষগুলি পরিচালনা করার ক্ষমতা প্রসারিত করে - ঘূর্ণন টেবিল, সূচক, সাবস্পিন্ডল এবং জটিল মেশিন সরঞ্জামগুলিতে অতিরিক্ত রৈখিক অক্ষ।

যোগ অক্ষ বোর্ড স্বাধীনভাবে কাজ করে না।

এটি প্রধান কন্ট্রোল বোর্ডের সাথে সমন্বয় করে কাজ করে, অন্তর্নিহিত গতির কমান্ডগুলি গ্রহণ করে এবং তার নির্ধারিত অক্ষগুলির জন্য সার্ভো যোগাযোগ পরিচালনা করে।

সিএনসির গতি পরিকল্পনা কেন্দ্রীয়ভাবে চলে; অতিরিক্ত অক্ষগুলির জন্য এই গতির কমান্ডগুলির কার্যকরকরণ এই বোর্ড দ্বারা পরিচালিত হয়।

একক বোর্ডে দুটি অক্ষ এই অ্যাপ্লিকেশনের জন্য দক্ষ কনফিগারেশন।

যেসব মেশিনে তিন বা চারটি অতিরিক্ত অক্ষের প্রয়োজন হয় তারা একাধিক অ্যাড অক্ষ বোর্ড ইনস্টল করতে পারে বা এই বোর্ডটিকে অন্যান্য সম্প্রসারণ বিকল্পগুলির সাথে একত্রিত করতে পারে।

বোর্ডটি কন্ট্রোলার র্যাকের একটি স্লট দখল করে এবং দুটি সম্পূর্ণ কার্যকরী ডিজিটাল সার্ভো চ্যানেল যুক্ত করে।

ডিজিটাল সার্ভো ইন্টারফেস এটি যা নিয়ন্ত্রণ করে

A16B-1211-0270 এর প্রতিটি অক্ষের চ্যানেল সেই অক্ষের সার্ভো এম্প্লিফায়ারের সাথে যোগাযোগের পথ পরিচালনা করে।সিএনসি একটি উচ্চ গতির সিরিয়াল লিঙ্ক মাধ্যমে servo পরিবর্ধক অবস্থান রেফারেন্স পাঠায়.

এম্প্লিফায়ারটি মোটরের এনকোডার থেকে ফিডব্যাক ব্যবহার করে অবস্থান লুপটি স্থানীয়ভাবে সম্পাদন করে।

যোগ অক্ষ বোর্ড তার দুটি অক্ষের জন্য এই সিরিয়াল লিঙ্কের CNC পাশ বাস্তবায়ন করে।

এটি সার্ভো এম্প্লিফায়ারগুলি থেকে প্রাপ্ত কমান্ড ডেটা উত্পন্ন করে এবং ফিরে আসা ফিডব্যাক ডেটা প্রক্রিয়া করে। অবস্থান ত্রুটি, প্রকৃত গতি, অ্যালার্ম স্টেট all এই সমস্ত বোর্ডের মাধ্যমে প্রবাহিত হয়।

বোর্ডটি সিএনসির অন্তর্ভুক্তিতেও অংশ নেয় অন্যান্য অক্ষের সাথে সমন্বিত পথগুলিতে চলা অক্ষগুলির জন্য, অবস্থান কমান্ডগুলির সময়টি সমস্ত অক্ষ জুড়ে সিঙ্ক্রোনাইজ করা উচিত।

এই সিঙ্ক্রোনাইজেশন অর্জনের জন্য অ্যাড অক্ষ বোর্ড প্রধান নিয়ন্ত্রণ বোর্ডের সাথে সমন্বয় করে।

লিগাসি প্ল্যাটফর্মের জন্য সোর্সিং

সিরিজ ১০ এবং ১১ একটি পরিপক্ক ফ্যানুক প্রজন্মের প্রতিনিধিত্ব করে।

এই নিয়ামকগুলি মেশিনিং সেন্টার এবং টার্নিং সেন্টার বাজারের জন্য তৈরি করা হয়েছিল যখন মাল্টি-অক্ষ ডিজিটাল সার্ভো কন্ট্রোল দ্রুত অগ্রসর হয়েছিল।তারা যেসব যন্ত্রপাতিতে ইনস্টল করা হয়েছিল, তার অনেকগুলো আজও উৎপাদনশীল.

FANUC আর A16B-1211 সিরিজের নতুন বোর্ড তৈরি করে না।

উপলব্ধ সরবরাহ নতুন ইন-বক্স স্টক, বন্ধ মেশিন থেকে পুনর্নির্মাণ বোর্ড, এবং মেরামত ইউনিট থেকে আসে।

উৎপাদন যন্ত্রপাতিগুলির জন্য যেখানে অ্যাড অক্ষ বোর্ড নির্দিষ্ট মেশিন অক্ষের জন্য একটি একক ব্যর্থতা পয়েন্ট, একটি পরীক্ষিত খুচরা ইন-হাউস রাখা ভবিষ্যতে মেরামতের কোন দৃশ্য থেকে সোর্সিং সময় বাদ দেয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সার্ভো ত্রুটির সাথে সিরিজ 11 মেশিন অ্যালার্মের তৃতীয় এবং চতুর্থ অক্ষ। প্রথম দুটি অক্ষ স্বাভাবিক। যোগ অক্ষ পিসিবি সম্ভবত ত্রুটি?

A servo alarm isolated to the axes controlled by the add axis board — with the main axes operating normally — is strongly indicative of an add axis board fault or a fault in the servo amplifiers connected to that board.

প্রথমে প্রতিটি প্রভাবিত অক্ষের জন্য সার্ভো এম্প্লিফায়ার অ্যালার্ম প্রদর্শন পরীক্ষা করুন।

একটি সার্ভো এম্প্লিফায়ার এলার্ম এম্প্লিফায়ার স্তরে ত্রুটি সনাক্ত করে। যদি এম্প্লিফায়ারগুলি পরিষ্কার হয় এবং কেবলমাত্র সিএনসি সেই অক্ষগুলিতে সতর্কতা জাগায়, অ্যাড অক্ষ বোর্ডটি প্রাথমিক সন্দেহভাজন হয়ে ওঠে।

প্রশ্ন 2: A16B-1211-0270 থেকে অক্ষগুলি প্রধান বোর্ডের অক্ষগুলির সাথে প্রোগ্রাম এবং অন্তর্নিহিত করা যেতে পারে?

হ্যাঁ, যোগ অক্ষ বোর্ডের অক্ষগুলি সম্পূর্ণরূপে সিএনসির গতি নিয়ন্ত্রণের সাথে একীভূত। তারা প্রধান বোর্ডের অক্ষগুলির সাথে সমন্বিত মাল্টি-অক্ষ ইন্টারপোলেশনে অংশগ্রহণ করে।

সিএনসি প্রতিটি অক্ষের সার্ভো যোগাযোগ পরিচালনা করে কোন বোর্ড নির্বিশেষে একটি ইউনিফাইড মোশন সিস্টেমের অংশ হিসাবে সমস্ত অক্ষকে আচরণ করে।

প্রশ্ন 3: যোগ অক্ষ বোর্ড প্রতিস্থাপিত হয়েছে. এটি স্বাভাবিকভাবে বাড়িতে নিয়ন্ত্রণ অক্ষ কিন্তু পজিশনিং বিচ্যুত হয়. কেন?

অ্যাড অক্ষ বোর্ড প্রতিস্থাপনের পরে অবস্থান স্থানান্তর সাধারণত নির্দেশ করে যে এই অক্ষগুলির জন্য সার্ভো এম্প্লিফায়ার পরামিতিগুলি যাচাই বা পুনরুদ্ধার করা দরকার।কিছু পজিশনিং ডেটা বা ক্ষতিপূরণ পরামিতি পরিবর্ধক বা CNC এর পরামিতি মেমরিতে থাকতে পারে.

সিএনসি প্যারামিটার ব্যাকআপ সম্পূর্ণ হয়েছে এবং প্রভাবিত অক্ষের অক্ষ প্যারামিটারগুলি পূর্ববর্তী কনফিগারেশনের সাথে মেলে তা নিশ্চিত করুন।

প্রশ্ন ৪ঃ A16B-1211-0270 এর পরিবর্তে কি A16B-1211-0270 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211-0270 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B এর পরিবর্তে A16B-1211 এর পরিবর্তে A16B এর পরিবর্তে

A16B-1211 সিরিজের বিভিন্ন উপসর্গ সংখ্যা বিভিন্ন ফাংশন নির্দেশ করে। -0270 বিশেষভাবে সিরিজ 10/11 এর জন্য 2-অক্ষ ডিজিটাল নিয়ন্ত্রণ যুক্ত অক্ষ বৈকল্পিক।

সিরিজের অন্যান্য উপসর্গ সংখ্যা হ'ল বিভিন্ন বোর্ডের ধরণ ০ সাব সিপিইউ বোর্ড, গ্রাফিক বোর্ড, পিএমসি বোর্ড।

শুধুমাত্র -০২৭০ উপসর্গটি ২ অক্ষের ডিজিটাল যোগ অক্ষ ফাংশনের জন্য সঠিক প্রতিস্থাপন।

প্রশ্ন ৫ঃ একটি চলমান মেশিনে ইনস্টলেশনের আগে A16B-1211-0270 কিভাবে পরীক্ষা করা উচিত?

বোর্ডটি ইনস্টলেশনের আগে উপাদান ক্ষতি, সংযোগকারী অবস্থা এবং জারা জন্য চাক্ষুষভাবে পরিদর্শন করা যেতে পারে।

ফাংশনাল টেস্টিংয়ের জন্য সিরিজ 10/11 নিয়ামক পরিবেশে প্রয়োজন ∙ বোর্ডটি এটির জন্য ডিজাইন করা সিস্টেমের বাইরে স্বাধীনভাবে পরীক্ষা করা যায় না।

একটি সরবরাহকারী যিনি একটি সিরিজ 10/11 সিস্টেমের মধ্যে পরীক্ষিত বোর্ড সরবরাহ করেন এমন একটি বোর্ড যা পরিদর্শন করা হয়েছে কিন্তু লোডের অধীনে চালিত হয় না তার চেয়ে বেশি নিশ্চয়তা প্রদান করে।

যদি সম্ভব হয়, উৎপাদন মেশিনে ইনস্টলেশনের জন্য প্রতিশ্রুতিবদ্ধ হওয়ার আগে একটি সুপরিচিত ভাল নিয়ামক দিয়ে প্রতিস্থাপন বোর্ড পরীক্ষা করুন।
