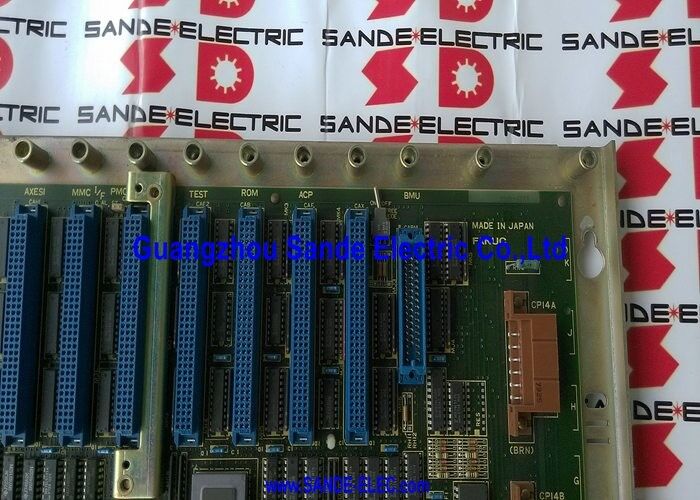

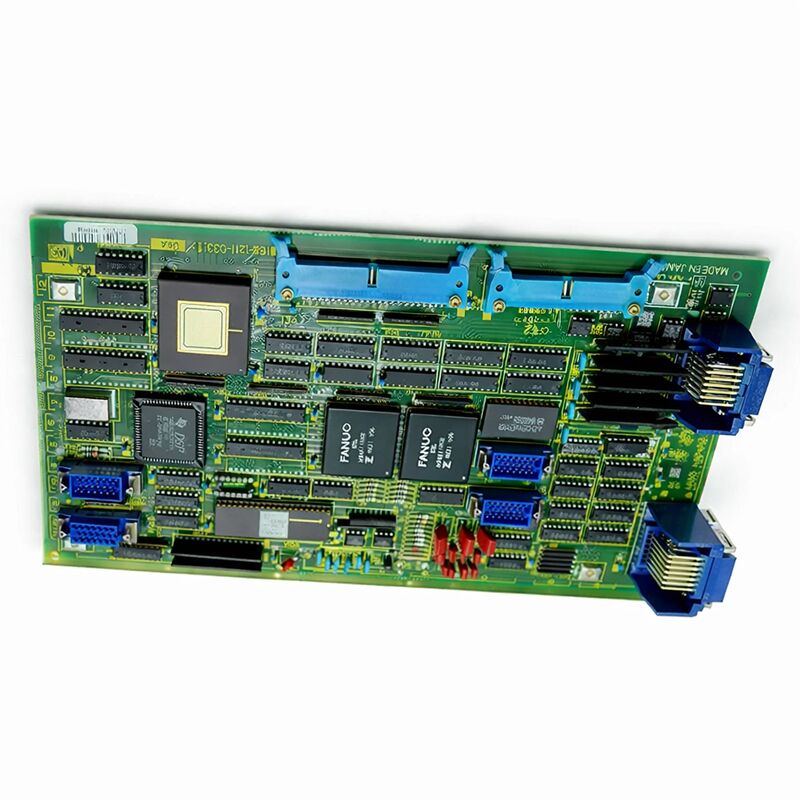

সার্কিট বোর্ড A16B-1210-0450 A16B12100450 A16B-121O-O45O

FANUC A16B-1210-0450 | অতিরিক্ত অক্ষ রিজলভার পিসিবি — সিস্টেম ১১, ডুয়াল রিজলভার ইনপুট, জাপান অরিজিন

পার্ট নম্বর: A16B-1210-0450

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: অতিরিক্ত অক্ষ রিজলভার পিসিবি (R,R টাইপ)

বোর্ড সিরিজ: A16B-1210

রিজলভার ইনপুট: ২ (ডুয়াল রিজলভার)

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিস্টেম ১১ (১১A)

সংক্ষিপ্ত বিবরণ

A16B-1210-0450 হল FANUC সিস্টেম ১১ CNC কন্ট্রোলের জন্য অতিরিক্ত অক্ষ রিজলভার পিসিবি। এটি ডুয়াল রিজলভার ফিডব্যাক ইনপুট সরবরাহ করে — কন্ট্রোলারের বেস কনফিগারেশনের বাইরের দুটি রিজলভার-টাইপ ট্রান্সডিউসার থেকে পজিশন এবং স্পিড সিগন্যাল গ্রহণ করে।

বোর্ডটি এই রিজলভার সিগন্যালগুলিকে CNC-এর অক্ষ নিয়ন্ত্রণ অ্যালগরিদমের জন্য ব্যবহারযোগ্য পজিশন এবং ভেলোসিটি ডেটাতে প্রক্রিয়া করে।

রিজলভার ফিডব্যাক ছিল সিস্টেম ১১ প্রজন্মের FANUC অক্ষ সিস্টেমের জন্য স্ট্যান্ডার্ড পজিশন সেন্সিং প্রযুক্তি। রিজলভার হল রুক্ষ ইলেক্ট্রোমেকানিক্যাল ট্রান্সডিউসার যা শ্যাফটের কোণকে অ্যানালগ ইলেকট্রিক্যাল সিগন্যালে রূপান্তর করে।

এগুলিতে পরিবেশের সংস্পর্শে আসা কোনও সেমিকন্ডাক্টর উপাদান নেই এবং অপটিক্যাল এনকোডারের চেয়ে কম্পন, তাপমাত্রার পরিবর্তন এবং দূষণকে ভালভাবে সহ্য করে। FANUC-এর সিস্টেম ১১ যুগের মেশিনগুলি স্ট্যান্ডার্ড এবং অতিরিক্ত উভয় অক্ষে রিজলভার ফিডব্যাক ব্যাপকভাবে ব্যবহার করত।

সিস্টেম ১১-এর জন্য অ্যাড অ্যাক্সিস বোর্ড একটি নির্দিষ্ট মেশিন কনফিগারেশন চাহিদা পূরণ করে।

বেস সিস্টেম ১১ কন্ট্রোলার প্রাথমিক অক্ষগুলির একটি সেট পরিচালনা করত।

যখন একটি মেশিন টুলের অতিরিক্ত অক্ষের প্রয়োজন হত — একটি চতুর্থ বা পঞ্চম অক্ষ, একটি রোটারি টেবিল, একটি সহায়ক লিনিয়ার অক্ষ — A16B-1210-0450 সেই অতিরিক্ত পজিশনগুলির জন্য ফিডব্যাক ইন্টারফেস সরবরাহ করত। এই বোর্ড ছাড়া, অতিরিক্ত অক্ষগুলির CNC-তে কোনও পজিশন ফিডব্যাক পথ থাকত না।

মূল স্পেসিফিকেশন

রিজলভার ফিডব্যাক — প্রযুক্তি

রিজলভার ট্রান্সফরমার নীতির উপর কাজ করে। রোটরের একটি প্রাথমিক উইন্ডিং একটি এক্সাইটেশন সিগন্যাল গ্রহণ করে। স্ট্যাটরের দুটি সেকেন্ডারি উইন্ডিং, ৯০ ডিগ্রি অফসেটে, শ্যাফটের কোণের সাইন এবং কোসাইনের সমানুপাতিক আউটপুট ভোল্টেজ তৈরি করে।

এই দুটি আউটপুটের অনুপাত একটি বিপ্লবের মধ্যে পজিশন অনন্যভাবে সংজ্ঞায়িত করে। একটি ইলেকট্রনিক সার্কিট — এই বোর্ডে — অ্যানালগ সাইন এবং কোসাইন সিগন্যালগুলিকে একটি ডিজিটাল পজিশন মানে রূপান্তর করে।

এই সিগন্যাল প্রসেসিং হল A16B-1210-0450-এর মূল কাজ।

কাঁচা রিজলভার সিগন্যালগুলি অ্যানালগ ভোল্টেজ হিসাবে আসে। বোর্ডের রিজলভার-টু-ডিজিটাল কনভার্সন সার্কিট সাইন/কোসাইন অ্যামপ্লিটিউড পড়ে, কোণ গণনা করে, সম্পূর্ণ পজিশন নির্ধারণের জন্য ইনক্রিমেন্টাল পরিবর্তনগুলি ট্র্যাক করে এবং পজিশন কাউন্ট হিসাবে CNC-এর অক্ষ নিয়ন্ত্রণ সফ্টওয়্যারে ফলাফল সরবরাহ করে।

এই বোর্ডে দুটি রিজলভার ইনপুট প্রতিটি স্বাধীন।

অক্ষ ১-এর রিজলভার একটি ইনপুটের সাথে সংযুক্ত হয়, অক্ষ ২-এর রিজলভার অন্যটির সাথে। বোর্ড উভয়কেই একযোগে পরিচালনা করে, কন্ট্রোলারে উভয় অক্ষের জন্য পজিশন ডেটা সরবরাহ করে।

FANUC সিস্টেম ১১ প্রসঙ্গ

FANUC সিস্টেম ১১ তার প্রজন্মের জন্য একটি উচ্চ-ক্ষমতাসম্পন্ন CNC প্ল্যাটফর্ম ছিল — মেশিনিং সেন্টার এবং জটিল টার্নিং সেন্টারগুলির জন্য ডিজাইন করা হয়েছিল যেগুলির জন্য সাধারণ কন্ট্রোলারগুলির চেয়ে বেশি অক্ষ এবং বেশি প্রসেসিং পাওয়ারের প্রয়োজন হত।

সিস্টেমটি একটি মডুলার বোর্ড আর্কিটেকচার ব্যবহার করত যেখানে বিভিন্ন কার্যকরী বোর্ড — প্রধান সিপিইউ, অ্যাড অ্যাক্সিস, অপশন বোর্ড — কন্ট্রোলার র্যাকে স্লট দখল করত।

A16B-1210 সিরিজ এই কন্ট্রোলার প্রজন্মের জন্য অপশন এবং অ্যাড-অ্যাক্সিস বোর্ড পরিবারকে কভার করে।

-০৪৫০ হল রিজলভার ভ্যারিয়েন্ট — মেশিনগুলির জন্য যাদের অতিরিক্ত অক্ষগুলি রিজলভার ফিডব্যাক ব্যবহার করে।

অতিরিক্ত অক্ষে পালস কোডার (এনকোডার) ফিডব্যাক ব্যবহারকারী মেশিনগুলি একই সিরিজের বিভিন্ন বোর্ড ভ্যারিয়েন্ট ব্যবহার করে।

সিস্টেম ১১ মেশিনগুলি সেই সুবিধাগুলিতে পরিষেবাতে থাকে যারা তাদের উৎপাদন সরঞ্জাম ভালভাবে রক্ষণাবেক্ষণ করে।

এই কন্ট্রোলার প্রজন্মের জন্য মেরামতের যন্ত্রাংশ নতুন উৎপাদনের পরিবর্তে সারপ্লাস এবং সংস্কার করা ইনভেন্টরি থেকে বেশি sourced হয়।

ত্রুটি নির্ণয় — যখন এই বোর্ডটি সন্দেহভাজন হয়

একটি অক্ষ ত্রুটি যা বিশেষভাবে অতিরিক্ত অক্ষগুলিতে সীমাবদ্ধ — যখন প্রাথমিক অক্ষগুলি স্বাভাবিকভাবে চলে — তখন সেই অক্ষগুলি বিশেষভাবে পরিচালনা করে এমন হার্ডওয়্যারের দিকে নির্দেশ করে।

A16B-1210-0450 দুটি অতিরিক্ত রিজলভার অক্ষের জন্য ফিডব্যাক ইন্টারফেস কভার করে।

যদি সেই অক্ষগুলিতে পজিশন ত্রুটি, ড্রিফট, বা সার্ভো অ্যালার্ম দেখা যায় যখন প্রাথমিক অক্ষগুলি প্রভাবিত না হয়, তখন এই বোর্ডটি তদন্ত করার প্রথম হার্ডওয়্যারগুলির মধ্যে একটি।

রিজলভার কেবল ত্রুটি এবং রিজলভার-টু-বোর্ড সংযোগকারী ত্রুটিগুলি বোর্ডের ব্যর্থতার মতো লক্ষণ তৈরি করে। বোর্ড প্রতিস্থাপনের আগে, ক্ষতির জন্য রিজলভার কেবলগুলি পরীক্ষা করুন, সংযোগকারী আসন নিশ্চিত করুন এবং বোর্ডের রিজলভার সংযোগকারীগুলিতে রিজলভার এক্সাইটেশন সিগন্যাল পরিমাপ করুন।

যদি এক্সাইটেশন উপস্থিত থাকে এবং রিজলভার আউটপুটগুলি সঠিক হয় কিন্তু CNC এখনও অ্যালার্ম দেয়, তবে বোর্ডের রূপান্তর সার্কিটটি ত্রুটিপূর্ণ হতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সিস্টেম ১১ মেশিনের চতুর্থ অক্ষে একটি সার্ভো অ্যালার্ম দেখাচ্ছে। প্রথম তিনটি অক্ষ ঠিক আছে। A16B-1210-0450 কি ত্রুটি হতে পারে?

অ্যাড অ্যাক্সিস বোর্ড দ্বারা পরিবেশিত অক্ষগুলিতে সীমাবদ্ধ একটি সার্ভো অ্যালার্ম — প্রাথমিক অক্ষগুলি প্রভাবিত না হলে — এই বোর্ডে বা রিজলভার ফিডব্যাক পথে একটি ত্রুটির সাথে সামঞ্জস্যপূর্ণ। প্রথমে রিজলভার কেবল এবং তাদের সংযোগকারীগুলি পরীক্ষা করুন।

যদি কেবলগুলি অক্ষত থাকে এবং রিজলভার নিজেই সঠিকভাবে পরীক্ষা করে, তবে বোর্ডের রিজলভার-টু-ডিজিটাল রূপান্তর পরবর্তী সন্দেহভাজন।

প্রশ্ন ২: A16B-1210-0450 থেকে স্বাধীনভাবে একটি রিজলভার পরীক্ষা করা যায়?

হ্যাঁ। রিজলভারের প্রাথমিক উইন্ডিং-এ সঠিক এক্সাইটেশন ফ্রিকোয়েন্সি এবং ভোল্টেজ প্রয়োগ করুন এবং সাইন এবং কোসাইন আউটপুটগুলি পরিমাপ করুন। একটি পরিচিত শ্যাফ্ট কোণে, আউটপুট অ্যামপ্লিটিউডগুলি সেই কোণের সাইন এবং কোসাইন প্রতিফলিত করা উচিত।

যদি রিজলভার আউটপুটগুলি সঠিক হয় এবং বোর্ড এখনও একটি ত্রুটি রিপোর্ট করে, তবে বোর্ডটি ত্রুটিপূর্ণ। যদি রিজলভার আউটপুটগুলি ভুল বা অনুপস্থিত থাকে, তবে রিজলভার বা তার কেবলটি ত্রুটিপূর্ণ।

প্রশ্ন ৩: এই বোর্ডটি কি বিভিন্ন সিস্টেম ১১ CNC ইউনিটের মধ্যে সরাসরি অদলবদলযোগ্য?

A16B-1210-0450 কার্যকরীভাবে তার রিজলভার ইনপুট টাইপ (ডুয়াল রিজলভার) এবং সিস্টেম ১১ আর্কিটেকচারের সাথে সামঞ্জস্য দ্বারা সংজ্ঞায়িত করা হয়।

যদি প্রতিস্থাপন বোর্ড একই পার্ট নম্বর বহন করে, তবে এটি একটি হার্ডওয়্যার-সামঞ্জস্যপূর্ণ বিকল্প।

ইনস্টলেশনের পরে, অতিরিক্ত অক্ষগুলির জন্য অক্ষ প্যারামিটারগুলি সঠিকভাবে সেট করা হয়েছে কিনা তা নিশ্চিত করুন — রিজলভার-সম্পর্কিত প্যারামিটারগুলি যাচাই করার প্রয়োজন হতে পারে।

প্রশ্ন ৪: মেশিনটি প্রধান অক্ষে রিজলভার ফিডব্যাক এবং অতিরিক্ত অক্ষে এনকোডার ব্যবহার করে। A16B-1210-0450 কি ব্যবহার করা যেতে পারে?

না। A16B-1210-0450 বিশেষভাবে রিজলভার (R,R) ভ্যারিয়েন্ট। যদি অতিরিক্ত অক্ষগুলি পালস কোডার (এনকোডার) ফিডব্যাক ব্যবহার করে, তবে এনকোডার ইন্টারফেস টাইপের সাথে মেলে এমন একটি ভিন্ন A16B-1210 ভ্যারিয়েন্ট প্রয়োজন।

একটি প্রতিস্থাপন সোর্সিং করার আগে বিদ্যমান বোর্ডের লেবেল পরীক্ষা করুন।

প্রশ্ন ৫: একটি স্পেয়ার হিসাবে এই বোর্ডটি কীভাবে সংরক্ষণ করা উচিত?

ঘরের তাপমাত্রায় একটি শুষ্ক পরিবেশে অ্যান্টি-স্ট্যাটিক প্যাকেজিংয়ে সংরক্ষণ করুন। তাপমাত্রার চরম এবং আর্দ্রতা এড়িয়ে চলুন।

বোর্ডে কোনও ব্যাটারি নেই এবং সাধারণ উপাদান বার্ধক্য ছাড়িয়ে কোনও ক্ষয়িষ্ণু উপাদান নেই।

যদি বোর্ডটি দীর্ঘ সময়ের জন্য স্টোরেজে থাকে তবে ইনস্টলেশনের আগে প্রান্ত সংযোগকারী এবং রিজলভার ইনপুট সংযোগকারীগুলি অক্সিডেশনের জন্য পরিদর্শন করুন।
