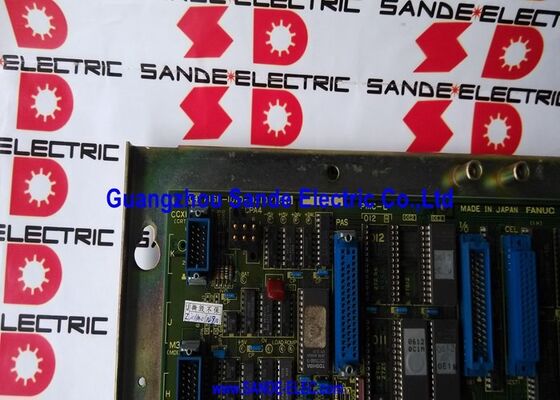

অক্ষ নিয়ন্ত্রণ বোর্ড A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430∙ FANUC সিরিজ 10/11 ডুয়াল অ্যানালগ অ্যাড-অন অক্ষ বোর্ড 2 অক্ষ / পালস কোডার × 2 / 5th & 6th অক্ষ / 10-M / 10-T / F11 / F110

অক্ষ গণনা বাড়ানো ️ "অক্ষ যোগ করুন" মানে কি

FANUC সিরিজ 10 এবং সিরিজ 11 সিএনসি প্ল্যাটফর্মগুলি মাল্টি-অক্ষের মেশিন টুলগুলির জন্য ডিজাইন করা হয়েছে। বেস সিস্টেমটি তার প্রধান অক্ষ বোর্ডগুলির মাধ্যমে একটি নির্দিষ্ট সংখ্যক অক্ষ নিয়ন্ত্রণ করে।কিন্তু কিছু মেশিন বেস কনফিগারেশন উপলব্ধ চেয়ে বেশি অক্ষ প্রয়োজন:

উদাহরণস্বরূপ, একটি দ্বৈত-টার্টেড সিএনসি টার্নের জন্য চারটি অক্ষের প্রয়োজন হয় X1, Z1 প্রথম টাওয়ারের জন্য এবং X2, Z2 দ্বিতীয়টির জন্য। একটি 5-অক্ষের মেশিনিং সেন্টারে তিনটি রৈখিক অক্ষ এবং দুটি ঘূর্ণন অক্ষের প্রয়োজন।এই অ্যাপ্লিকেশন দুটি বা তিনটি অক্ষ প্রধান CNC বোর্ড হ্যান্ডলগুলি একা অতিক্রম.

A16B-1210-0430 হল প্রসারণ বোর্ড যা এই ফাঁক বন্ধ করে দেয়।এই বোর্ডটি সিএনসিতে প্লাগ করা সিস্টেমে দুটি অতিরিক্ত এনালগ অক্ষ চ্যানেল যুক্ত করে ¢ সিএনসিকে তার বেস অক্ষের সংখ্যা থেকে মেশিনের দ্বারা প্রয়োজনীয় উচ্চতর সংখ্যায় প্রসারিত করে. A16B-1210-0430 ইনস্টল করার সাথে সাথে, একটি 4-অক্ষের মেশিনটি 2-অক্ষের বেস সিস্টেম থেকে সম্ভব হয়, অথবা 5-অক্ষ এবং 6-অক্ষের কনফিগারেশন পৌঁছানো যায়।

মূল বৈশিষ্ট্যাবলী

অ্যাপ্লিকেশন ️ টুইন টাওয়ার লেদস এবং 5-অক্ষের মেশিনিং সেন্টার

A16B-1210-0430 সাধারণত দুই ধরনের মেশিনে পাওয়া যায়ঃ

যন্ত্রপাতি, যন্ত্রপাতি ও যন্ত্রপাতিদুটি টুল টাওয়ার, প্রতিটি নিজস্ব এক্স এবং জেড অক্ষ আছে। প্রধান অক্ষ বোর্ড প্রথম টাওয়ার (এক্স 1, জেড 1) নিয়ন্ত্রণ করে। A16B-1210-0430 দ্বিতীয় টাওয়ার অক্ষ (এক্স 2, জেড 2) যুক্ত করে,একটি মেশিন পাস মধ্যে সিঙ্ক্রোনাইজড বা স্বাধীন যমজ-টার্টের ঘুরতে সক্ষম.

৫ অক্ষের মেশিনিং সেন্টার:প্রধান বোর্ড থেকে তিনটি রৈখিক অক্ষ; A16B-1210-0430 চতুর্থ এবং পঞ্চম ঘূর্ণন অক্ষ যোগ করে (সাধারণত A এবং B বা B এবং C) ।এই কনফিগারেশন জটিল এয়ারস্পেস এবং ডাই / ছাঁচ উপাদান জন্য একই সময়ে 5 অক্ষ কনট্যুরিং অনুমতি দেয়.

অ্যাপ্লিকেশন দৃশ্যকল্প

যমজ-টারেট টার্ন অক্ষের ত্রুটিঃএকটি সিএনসি টার্ন দুটি টাওয়ারের সাথে দ্বিতীয় টাওয়ারের এক্স-অক্সে একটি অ্যালার্ম তৈরি করে। পরিদর্শন নিশ্চিত করে যে A16B-1210-0430 অ্যাড-অন অক্ষ বোর্ডটি ত্রুটির উত্স।বোর্ড প্রতিস্থাপন দ্বিতীয় টাওয়ার অক্ষ অপারেশন পুনরুদ্ধার.

৫ অক্ষের মেশিনিং সেন্টার ৫ম অক্ষের বিপদাশঙ্কাঃFANUC সিরিজ 10-MF কন্ট্রোল চালানো একটি মেশিনিং সেন্টার 5 ম অক্ষের উপর একটি স্থায়ী সার্ভো অ্যালার্ম বিকাশ করে। ড্রাইভ এবং মোটর কার্যকরী কিনা তা নিশ্চিত করার পরে,A16B-1210-0430 যোগ অক্ষ বোর্ড ত্রুটি হিসাবে চিহ্নিত করা হয়. বোর্ড প্রতিস্থাপন এলার্ম সমাধান করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A16B-1210-0430 কি সিরিজ 12 বা সিরিজ 16 CNCs এর সাথে ব্যবহার করা যেতে পারে?

A16B-1210-0430 বিশেষভাবে অ্যানালগ যুগের সিরিজ 10 এবং সিরিজ 11/110 সিএনসি প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে।সিরিজ 12 এবং তারপরে FANUC ডিজিটাল সিস্টেমগুলি বিভিন্ন অক্ষ বোর্ড আর্কিটেকচার এবং বিভিন্ন অ্যাড-অক্ষ বোর্ড ব্যবহার করেA16B-1210-0430 ডিজিটাল অক্ষ ইন্টারফেস CNCs সঙ্গে সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন 2: কোন ডিসি সার্ভো ড্রাইভগুলি A16B-1210-0430 এর সাথে সামঞ্জস্যপূর্ণ?

বোর্ডটি FANUC-এর M-সিরিজের DC গতি নিয়ন্ত্রণ এম্প্লিফায়ার ¢ বিশেষ করে 6047 এবং 6050 মডেলগুলির সাথে ইন্টারফেস করে।এসি সার্ভো ড্রাইভগুলিতে রূপান্তরের আগে এগুলি ছিল ফ্যানুকের পণ্য পরিসরের সর্বশেষ প্রজন্মের ডিসি সার্ভো ড্রাইভ. বোর্ডটি সিরিজ 10 এর জন্য FANUC এসি সার্ভো ড্রাইভগুলির প্রথম প্রজন্মের সাথেও কাজ করে। পরবর্তী FANUC এসি ডিজিটাল ড্রাইভগুলি (আলফা, বিটা সিরিজ) এই অ্যানালগ ইন্টারফেস বোর্ডের সাথে সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন 3: A16B-1210-0430 সরিয়ে ফেলা কি প্রধান অক্ষের চ্যানেলগুলিকে প্রভাবিত করে?

নং. A16B-1210-0430 একটি বিশুদ্ধ অ্যাডিটিভ বোর্ড যা প্রধান বোর্ডের বিদ্যমান অক্ষগুলিকে প্রভাবিত না করে সিস্টেমে দুটি অক্ষের চ্যানেল যুক্ত করে।অপসারণ বা A16B-1210-0430 প্রতিস্থাপন প্রধান বোর্ডের 2 বা 3 অক্ষ চ্যানেল বিরতি নাএই বোর্ডের স্থিতি কেবলমাত্র দুটি অ্যাড-অন অক্ষ (সাধারণত ৫ম এবং ৬ম) এর উপর প্রভাব ফেলে।

প্রশ্ন ৪ঃ A16B-1210-0430 কিভাবে সিএনসি কন্ট্রোলার র্যাকের মধ্যে স্থাপন করা হয়?

বোর্ডটি সিরিজ 10/11 সিএনসি নিয়ামক র্যাকের একটি নির্দিষ্ট স্লটে প্লাগ করে ′′ অতিরিক্ত অক্ষ মডিউলের জন্য নির্ধারিত স্লট।স্লট অবস্থান FANUC সিরিজ 10/11 হার্ডওয়্যার সংযোগ ম্যানুয়াল নির্দিষ্ট করা হয়বোর্ডের প্রান্ত সংযোগকারীটি র্যাকের ব্যাকপ্লেনের সাথে ইন্টারফেস করে; সার্ভো ড্রাইভ ক্যাবলগুলি এনালগ আউটপুট এবং ইমপলস কোডার ফিডব্যাক সংকেতগুলির জন্য বোর্ডের সামনের প্যানেল সংযোগকারীদের সাথে সংযুক্ত হয়।

প্রশ্ন 5: একটি প্রতিস্থাপন A16B-1210-0430 মাউন্ট করার পরে কোন CNC পরামিতি সেট করা প্রয়োজন?

অ্যাড-অন অক্ষের জন্য পরামিতি ∙ অক্ষের ধরন (রৈখিক বা ঘূর্ণনশীল), যাত্রার দিক, ইমপ্লাস কোডার রেজোলিউশন (মোটর ঘূর্ণন প্রতি ইমপ্লাস), অক্ষের নাম নির্ধারণ,এবং সার্ভো লুপ লাভ অবশ্যই প্রতিস্থাপনের পরে যাচাই করা উচিত. এই CNC এর প্রধান পরামিতি মেমরি মধ্যে রাখা হয় এবং বোর্ড প্রতিস্থাপন নিজেই দ্বারা পরিবর্তন করা হয় না.মেশিনটি পুনরায় উত্পাদনে ফিরিয়ে আনার আগে পরামিতি সেটিংগুলি নিশ্চিত করে যে নতুন বোর্ড ইনস্টল করার সাথে সাথে অ্যাড-অন অক্ষগুলি সঠিকভাবে আচরণ করে.
