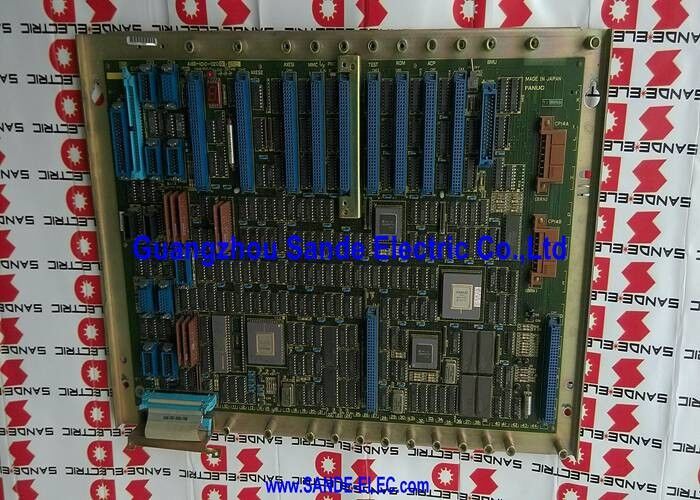

সার্কিট বোর্ড A16B-1210-0030

A16B-1210-0030 | FANUC এনালগ মাল্টি-অ্যাক্সিস CNC কন্ট্রোল PCB — 3 টি অক্ষ পর্যন্ত / সার্ভো অ্যামপ্লিফায়ার ইন্টারফেস / কমান্ড এবং প্রতিক্রিয়া প্রক্রিয়াকরণ

অ্যানালগ অক্ষ নিয়ন্ত্রণ — সিএনসি এবং ড্রাইভের মধ্যে সংকেত পথ

FANUC-এর অ্যানালগ CNC অক্ষ নিয়ন্ত্রণ আর্কিটেকচারে, অক্ষ নিয়ন্ত্রণ PCB CNC-এর প্রধান ইন্টারপোলেশন প্রসেসর এবং সার্ভো ড্রাইভ পরিবর্ধকগুলির মধ্যে বসে। প্রধান CPU প্রতিটি ইন্টারপোলেশন চক্রের জন্য প্রয়োজনীয় অক্ষের গতিবিধি গণনা করে এবং ফলাফলটি অক্ষ বোর্ডের কাছে হস্তান্তর করে। অক্ষ বোর্ড এই কমান্ডগুলিকে অ্যানালগ সংকেতে রূপান্তর করে যা সার্ভো ড্রাইভগুলি বেগ বা টর্ক রেফারেন্স হিসাবে ব্যাখ্যা করে।

A16B-1210-0030 একসাথে তিনটি অক্ষ পর্যন্ত পরিচালনা করে। একটি 3-অক্ষ মেশিনিং কেন্দ্রের জন্য (X, Y, Z), এই একক বোর্ড সম্পূর্ণ গতি ইন্টারফেস পরিচালনা করে। এর প্রতিটি সক্রিয় অক্ষের জন্য, এটি:

• সার্ভো ড্রাইভে অ্যানালগ বেগ বা টর্ক রেফারেন্স সিগন্যাল আউটপুট করে
• মোটরের পালস কোডার থেকে অবস্থান প্রতিক্রিয়া গ্রহণ করে
• ত্রুটি বা অস্বাভাবিকতার জন্য প্রতিক্রিয়া সংকেত নিরীক্ষণ করে
• অক্ষ স্থিতি প্রধান নিয়ন্ত্রণ ব্যবস্থায় রিপোর্ট করে

কী স্পেসিফিকেশন

সমন্বিত গতি নিয়ন্ত্রণ — কেন অক্ষ বোর্ড গুরুত্বপূর্ণ

সমন্বিত গতি - একটি প্রোগ্রাম করা পথ বরাবর একাধিক অক্ষের একযোগে চলাচল - অক্ষ বোর্ডকে একই সময়ে সমস্ত সক্রিয় অক্ষ আপডেট করতে হবে। A16B-1210-0030 একই মুহূর্তে তিনটি অক্ষের জন্য কমান্ড গ্রহণ করে এবং একই প্রক্রিয়াকরণ চক্রে তিনটি আউটপুট আপডেট করে।

যদি একটি অক্ষ দেরী হয় — যদি X-অক্ষ কমান্ডটি Y এবং Z-এর পরে একটি চক্র আপডেট করা হয় — প্রকৃত টুল অবস্থান প্রোগ্রাম করা পথ থেকে বিচ্যুত হয়। এই কারণেই অক্ষ বোর্ডগুলি অনুক্রমিক অক্ষ প্রক্রিয়াকরণের পরিবর্তে একযোগে, সিঙ্ক্রোনাইজ আপডেট লুপগুলির সাথে ডিজাইন করা হয়েছে।

যখন A16B-1210-0030 ব্যর্থ হয় বা একটি ত্রুটি বিকাশ করে, ফলাফলটি প্রায়শই একটি একক-অক্ষ বা বহু-অক্ষ অনুসরণ করে ত্রুটি অ্যালার্ম হয় — CNC সনাক্ত করে যে নির্দেশিত এবং প্রকৃত অবস্থানগুলি একটি গ্রহণযোগ্য থ্রেশহোল্ডের বাইরে চলে গেছে। ড্রাইভ এবং মোটর কার্যকরী নিশ্চিত করার পরে, অক্ষ বোর্ড একটি প্রাথমিক ডায়গনিস্টিক লক্ষ্য।

অ্যাপ্লিকেশন দৃশ্যকল্প

3-অক্ষ মেশিনিং কেন্দ্র রক্ষণাবেক্ষণ:একটি 3-অক্ষের CNC মেশিনিং সেন্টার তিনটি অক্ষে নিম্নলিখিত ত্রুটির অ্যালার্ম তৈরি করে। সার্ভো ড্রাইভ এবং মোটর সঠিকভাবে পরীক্ষা করে। A16B-1210-0030 অক্ষ নিয়ন্ত্রণ বোর্ড ত্রুটি হিসাবে চিহ্নিত করা হয়. বোর্ড প্রতিস্থাপন সমন্বিত 3-অক্ষ গতি পুনরুদ্ধার করে।

প্রতিরোধমূলক অতিরিক্ত স্টক:অ্যানালগ অক্ষ বোর্ড সহ একাধিক FANUC CNC সিস্টেম পরিচালনা করে একটি মেশিন শপ একটি A16B-1210-0030 একটি ওয়ার্কশপ স্পেয়ার হিসাবে রক্ষণাবেক্ষণ করে, বোর্ড-স্তরের ব্যর্থতায় তাত্ক্ষণিক বোর্ড অদলবদল সক্ষম করে৷

FAQ

প্রশ্ন 1: একটি অ্যানালগ অক্ষ বোর্ড এবং একটি ডিজিটাল অক্ষ বোর্ডের মধ্যে পার্থক্য কী?

একটি অ্যানালগ অক্ষ বোর্ড সার্ভো ড্রাইভের জন্য বেগ বা টর্ক রেফারেন্স হিসাবে একটি ক্রমাগত পরিবর্তনশীল DC ভোল্টেজ (সাধারণত ±10V) তৈরি করে। একটি ডিজিটাল অক্ষ বোর্ড একটি সিরিয়াল ডিজিটাল বাসের মাধ্যমে যোগাযোগ করে (যেমন পরবর্তী FANUC প্রজন্মে FSSB ফাইবার অপটিক)। অ্যানালগ অক্ষ বোর্ডগুলি আগের স্থাপত্য; ডিজিটাল ইন্টারফেসগুলি পরবর্তী সিএনসি প্রজন্মগুলিতে তাদের প্রতিস্থাপন করেছে। A16B-1210-0030 হল অ্যানালগ টাইপ।

প্রশ্ন 2: A16B-1210-0030 এর সাথে কোন সার্ভো ড্রাইভের ধরন সামঞ্জস্যপূর্ণ?

অ্যানালগ অক্ষ বোর্ডগুলি সার্ভো ড্রাইভগুলির সাথে ইন্টারফেস যা একটি অ্যানালগ বেগ রেফারেন্স ইনপুট গ্রহণ করে — সাধারণত FANUC এর আগের এসি এবং ডিসি সার্ভো ড্রাইভ প্রজন্ম যা ডিজিটাল FSSB ইন্টারফেসের পূর্ব-তারিখ। প্রতিস্থাপন লাগানোর আগে A16B-1210-0030 এর আউটপুট সিগন্যাল স্পেসিফিকেশনের বিপরীতে মেশিনে ইনস্টল করা নির্দিষ্ট সার্ভো ড্রাইভ সিরিজটি নিশ্চিত করুন।

Q3: A16B-1210-0030 কি 3টির পরিবর্তে শুধুমাত্র 2টি অক্ষের জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ। বোর্ডটি 3টি অক্ষ পর্যন্ত সমর্থন করে, তবে তিনটি চ্যানেল ব্যবহার করার প্রয়োজন নেই। একটি 2-অক্ষ CNC লেদ (X এবং Z) তিনটি অক্ষ চ্যানেলের মধ্যে দুটি ব্যবহার করে; তৃতীয় চ্যানেলটি কেবল অব্যবহৃত। CNC পরামিতি কনফিগারেশন নির্ধারণ করে কোন চ্যানেল সক্রিয় এবং কোনটি অব্যবহৃত আছে।

Q4: A16B-1210-0030 এর তিনটি অক্ষের মধ্যে শুধুমাত্র একটি ব্যর্থ হলে কি হবে?

যদি অক্ষ বোর্ডের একটি চ্যানেল ব্যর্থ হয় - উদাহরণস্বরূপ, Y-অক্ষের আউটপুট একটি ত্রুটি তৈরি করে - শুধুমাত্র সেই অক্ষটি একটি অ্যালার্ম তৈরি করে। অন্য দুটি অক্ষ স্বাভাবিকভাবে কাজ চালিয়ে যেতে পারে। যাইহোক, মেশিন ব্যর্থ অক্ষের প্রয়োজন এমন কোনো প্রোগ্রাম চালাতে পারে না। ত্রুটিপূর্ণ চ্যানেল পুনরুদ্ধার করতে A16B-1210-0030 প্রতিস্থাপন করুন; বোর্ডটি তিনটি অক্ষকে পরিবেশন করে, তাই এটিকে প্রতিস্থাপন করাই একমাত্র মেরামতের বিকল্প যা কম্পোনেন্ট-লেভেল বোর্ড মেরামতের সংক্ষিপ্ত।

প্রশ্ন 5: A16B-1210-0030 প্রতিস্থাপনের জন্য কি কোন CNC প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

সাধারণত, না। CNC অক্ষের পরামিতিগুলি — সার্ভো লুপ লাভ, অক্ষ অ্যাসাইনমেন্ট এবং অবস্থানের ত্রুটির সীমা সহ — CNC-এর প্যারামিটার মেমরিতে সংরক্ষণ করা হয়, অক্ষ বোর্ডে নয়। একই স্পেসিফিকেশনের একটি বোর্ডের সাথে A16B-1210-0030 প্রতিস্থাপন করা প্যারামিটার পরিবর্তনের প্রয়োজন ছাড়াই অক্ষ ইন্টারফেস হার্ডওয়্যার পুনরুদ্ধার করে। মেশিনটিকে উৎপাদনে ফেরত দেওয়ার আগে সমস্ত অক্ষ কম গতিতে সঠিকভাবে সরেছে কিনা তা যাচাই করুন।
