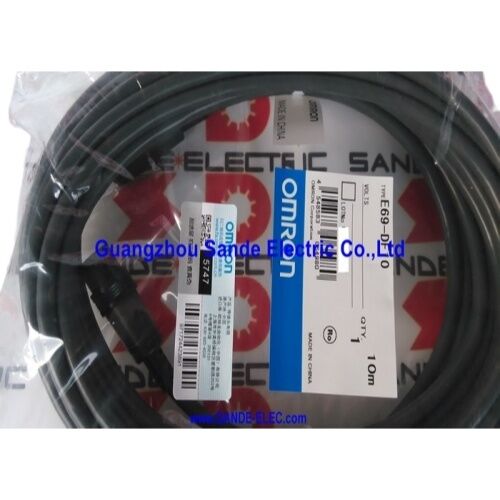

OMRON E69-DF10 এনকোডার এক্সটেনশন কেবল

E69 সিরিজ | 10 মি দৈর্ঘ্য | E6C2-A / E6C3-A / E6CP / E6F এনকোডারের জন্য | 12টি ভিডিসি

এনকোডার এবং কন্ট্রোলারের মধ্যে গ্যাপ ব্রিজিং

মেশিন লেআউট সবসময় সহযোগিতা করে না। যখন একটি OMRON এনকোডার একটি শ্যাফ্ট, স্পিন্ডেল বা রোলারের উপর মাউন্ট করা হয় যা এনকোডারের স্ট্যান্ডার্ড প্রি-ওয়্যার্ড তারের তুলনায় কন্ট্রোলার ক্যাবিনেট থেকে আরও দূরে বসে থাকে, তখন E69-DF10 এক্সটেনশন কেবলটি ইঞ্জিনিয়ারড উত্তর। এটি সিগন্যালের অখণ্ডতা বজায় রেখে সিগন্যাল পাথকে 10 মিটার প্রসারিত করে — কোন স্প্লিসিং নেই, কোন ইম্প্রোভাইজড কেবল এক্সটেনশন নেই, সংযোগকারীর সামঞ্জস্যতা সম্পর্কে কোন অনুমান নেই।

E69-DF10 OMRON এর E69 আনুষঙ্গিক সিরিজের অন্তর্গত, বিশেষভাবে E6C2-A, E6C3-A, E6CP, এবং E6F পরম ঘূর্ণমান এনকোডার পরিবারের পাশাপাশি কাজ করার জন্য ডিজাইন করা হয়েছে। উভয় প্রান্তই মিলিত সংযোগকারীগুলির সাথে সমাপ্ত হয় যা একদিকে এনকোডারের আউটপুট সংযোগকারীর সাথে সরাসরি মিলিত হয় এবং পরবর্তী তারের সেগমেন্ট বা কন্ট্রোলার ইনপুট অন্য দিকে, আপনাকে একটি পরিষ্কার প্লাগ-এন্ড-প্লে এক্সটেনশন দেয় যা OMRON এর নথিভুক্ত সিস্টেম আর্কিটেকচারের মধ্যে ফিট করে।

এক নজরে স্পেসিফিকেশন

E69-DF সিরিজ — আপনার দৈর্ঘ্যের বিকল্পগুলি জানুন

E69-DF পরিসর বিভিন্ন ইনস্টলেশন পরিস্থিতির জন্য তিনটি আদর্শ দৈর্ঘ্য কভার করে। E69-DF5 (5m) কমপ্যাক্ট মেশিন সেলগুলিতে মাঝারি দূরত্বের জন্য উপযুক্ত। E69-DF10 (এই পণ্য) বেশিরভাগ স্ট্যান্ডার্ড CNC মেশিন এবং অটোমেশন লাইন কনফিগারেশন পরিচালনা করে যেখানে এনকোডার এবং কন্ট্রোল ক্যাবিনেট একটি মেশিন ফ্রেম, একটি ক্যাবল ডাক্ট রান, বা একটি নিরাপত্তা ঘের দ্বারা পৃথক করা হয়। E69-DF20 এবং E69-DF30 বড় উত্পাদন লাইন বা মাল্টি-বে সিস্টেমে দীর্ঘ সময়ের জন্য উপলব্ধ।

ইনস্টলেশনের আগে সঠিক দৈর্ঘ্য নির্বাচন করা বৈদ্যুতিক শব্দ উত্সের কাছে একটি আঁটসাঁট বান্ডিলে অতিরিক্ত তারের কুণ্ডলী করার প্রলোভন এড়ায় — এমন একটি অনুশীলন যা ইন্ডাকটিভ কাপলিংয়ের মাধ্যমে এনকোডার সংকেতে হস্তক্ষেপ করতে পারে। প্রকৃত তারের পথের সাথে মানানসই দৈর্ঘ্য ব্যবহার করুন।

সামঞ্জস্যপূর্ণ এনকোডার পরিবার - কি সংযুক্ত হয়

E69-DF10 চারটি OMRON রোটারি এনকোডার সিরিজের সাথে ব্যবহারের জন্য পরীক্ষিত এবং নথিভুক্ত করা হয়েছে:

E6C2-A সিরিজ— 50 মিমি হাউজিং ব্যাসের ক্লাসে পরম ঘূর্ণমান এনকোডার, 8 মিমি শ্যাফ্ট ভেরিয়েন্টে উপলব্ধ। পজিশন ট্র্যাকিং, ক্যাম কন্ট্রোলার এবং মেশিন টুলস এবং প্যাকেজিং লাইনে অ্যাঙ্গেল মনিটরিং অ্যাপ্লিকেশনে ব্যাপকভাবে ব্যবহৃত হয়।

E6C3-A সিরিজ— 50 মিমি ব্যাসের হাউজিং এবং 8 মিমি সলিড শ্যাফ্ট সহ রুগ্ন পরম এনকোডার, সিল করা বিয়ারিং সহ IP65-রেট। কাটিং ফ্লুইড বা ওয়াশডাউন পরিবেশের কাছাকাছি অ্যাপ্লিকেশনগুলিতে সাধারণ যেখানে এনকোডার বডি প্রতিকূল অবস্থা দেখে।

E6CP সিরিজ— 50mm হাউজিং সহ সাধারণ-উদ্দেশ্য পরম এনকোডার, বিশেষভাবে OMRON-এর H8PS ক্যাম পজিশনারের সাথে ব্যবহারের জন্য ডিজাইন করা ভেরিয়েন্ট সহ। এই এনকোডারগুলি গ্রে কোড আউটপুট করে এবং একটি তারের প্রয়োজন যা সঠিকভাবে মাল্টি-বিট সমান্তরাল আউটপুট সিগন্যাল পাস করে — যা E69-DF10 করে।

E6F সিরিজ— 50 মিমি হাউজিং এবং 10 মিমি সলিড শ্যাফ্টের সাথে রাগড পরম এনকোডার, উচ্চতর রেডিয়াল এবং অক্ষীয় শ্যাফ্ট লোড ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। ক্রমবর্ধমান এবং পরম আউটপুট উভয় রূপেই উপলব্ধ।

কেন শুধু বিদ্যমান কেবলটি স্প্লাইস করবেন না?

রক্ষণাবেক্ষণের সময় প্রশ্নটি নিয়মিতভাবে আসে - বিশেষত যখন স্ট্যান্ডার্ড এনকোডার কেবলটি তার চলাকালীন কোথাও শারীরিক ক্ষতি করে। উত্তরটি সংকেত গুণমান এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা সম্পর্কে।

OMRON এর E6C3-A, E6CP, এবং E6F পরম এনকোডারগুলি একই সাথে একাধিক সিগন্যাল কন্ডাক্টর জুড়ে গ্রে কোডে অবস্থানগত ডেটা আউটপুট করে। যেকোন স্প্লাইস পয়েন্ট কন্ডাক্টরের মধ্যে প্রতিরোধের অসাম্যতা প্রবর্তন করে, ক্যাপাসিট্যান্স যোগ করে এবং আর্দ্রতার জন্য একটি সম্ভাব্য প্রবেশ বিন্দু তৈরি করে। একটি হাই-সাইকেল মেশিনে যেখানে এনকোডার প্রতি শিফটে লক্ষ লক্ষ বার ট্রানজিশন করে, এমনকি খারাপভাবে তৈরি করা স্প্লাইসে সিগন্যালের বৃদ্ধি/পতনের সময়ের একটি প্রান্তিক বৃদ্ধি অবশেষে গ্রে কোড রিডিং ত্রুটির কারণ হতে পারে — যা একটি পরম এনকোডারে মানে নিয়ামক তাত্ক্ষণিক অ্যালার্ম তৈরি না করেই নীরবে একটি ভুল অবস্থান পড়ে।

E69-DF10 মূল তারের রানের মিলিত প্রতিবন্ধকতা এবং রক্ষাকারী ধারাবাহিকতা রক্ষা করে। এটি একটি মেরামতের মধ্যে পার্থক্য যা আজ কাজ করে এবং পরবর্তী কয়েক বছর ধরে নির্ভরযোগ্যভাবে কাজ করে।

ইনস্টলেশন বিবেচনা

কেবলটি চালানোর আগে কয়েকটি জিনিস পরীক্ষা করা উচিত:

এটিকে পাওয়ার কন্ডাক্টর থেকে দূরে রাখুন।মোটর পাওয়ার ক্যাবল, ইনভার্টার আউটপুট লাইন এবং সোলেনয়েড ওয়্যারিং থেকে একটি পৃথক নালীতে E69-DF10 রুট করুন। যদি রানগুলি অতিক্রম করতেই হয়, সমান্তরালভাবে দৌড়ানোর পরিবর্তে 90° এ ক্রস করুন।

নিয়মিত বিরতিতে তারের বন্ধন ব্যবহার করুন।একটি 10m তারের যা সমর্থিত নয় তা অবশেষে তার নিজস্ব ওজন এবং মেশিনের কম্পন থেকে সংযোগকারী সংস্থাগুলিতে ক্লান্ত হয়ে পড়বে। প্রতি 0.5-1 মিটার চলন্ত তারের ট্র্যাকগুলিতে সমর্থন করুন, আরও প্রায়ই যদি ইনস্টলেশনটি ক্রমাগত ফ্লেক্স চক্র দেখতে পায়।

রেট করা মোড় ব্যাসার্ধ অতিক্রম করবেন না.টাইট বাঁকগুলি শিল্ডিংকে সংকুচিত করে এবং সময়ের সাথে সাথে কন্ডাকটর নিরোধক ক্র্যাক করতে পারে, বিশেষত নিম্ন-তাপমাত্রার পরিবেশে। উভয় সংযোগকারী প্রান্তে উদার বাঁক ব্যাসার্ধ ছেড়ে.

উভয় প্রান্তে সংযোগকারী ল্যাচ পরীক্ষা করুন।এনকোডার-সাইড সংযোগকারী একটি যান্ত্রিক ল্যাচের সাথে জড়িত। একটি সংযোগকারী যা সম্পূর্ণরূপে উপবিষ্ট নয় তা বিরতিহীন ড্রপআউট ত্রুটিগুলি তৈরি করবে যা কেবল পরীক্ষক ছাড়া ট্রেস করা খুব কঠিন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: E69-DF10 কি OMRON ইনক্রিমেন্টাল এনকোডার যেমন E6B2 বা E6C2-C সিরিজের সাথে ব্যবহার করা যেতে পারে?

E69-DF10 বিশেষভাবে E6C2-A, E6C3-A, E6CP, এবং E6F পরম এনকোডার সিরিজের জন্য নথিভুক্ত করা হয়েছে। ক্রমবর্ধমান এনকোডার পরিবারগুলি (E6B2-C, E6C2-C, E6C3-C) বিভিন্ন ধরনের সংযোগকারী এবং তারের কনফিগারেশন ব্যবহার করে এবং E69-DF সিরিজের সাথে সামঞ্জস্যপূর্ণ নয়। ক্রমবর্ধমান এনকোডার ভেরিয়েন্টের সাথে কাজ করার সময় সঠিক এক্সটেনশন তারের মডেলের জন্য OMRON এর E69 আনুষঙ্গিক সামঞ্জস্যের টেবিলটি পরীক্ষা করুন৷

প্রশ্ন 2: 20 মিটার দৌড় অর্জনের জন্য দুটি E69-DF10 তারের ডেজি-চেইন করা কি সম্ভব?

OMRON আনুষ্ঠানিকভাবে ডেইজি-চেইনিং এক্সটেনশন তারের সুপারিশ করে না, কারণ প্রতিটি সংযোগকারী জংশন সিগন্যাল পাথে অতিরিক্ত প্রতিরোধ এবং ক্যাপ্যাসিট্যান্স প্রবর্তন করে। 20 মিটার দৌড়ের জন্য, এর পরিবর্তে উদ্দেশ্য-নির্মিত E69-DF20 ব্যবহার করুন। একটি 20m বিকল্প অনুপলব্ধ হলে, নির্দিষ্ট এনকোডার মডেলের জন্য সর্বাধিক অনুমোদিত তারের দৈর্ঘ্যের জন্য OMRON-এর ডকুমেন্টেশনের সাথে পরামর্শ করুন এবং এগিয়ে যাওয়ার আগে সাবধানে সিগন্যাল অখণ্ডতা বিবেচনা করুন৷

প্রশ্ন 3: E69-DF10 কি এনকোডারের রেজোলিউশন বা নির্ভুলতাকে প্রভাবিত করে?

না। এক্সটেনশন ক্যাবল হল একটি প্যাসিভ ইন্টারকানেক্ট — এটি কোনো পরিবর্তন ছাড়াই এনকোডারের আউটপুট সিগন্যাল বহন করে। রেজোলিউশন, নির্ভুলতা, এবং আউটপুট কোড (ধূসর কোড) এনকোডারের জন্য নির্দিষ্ট হিসাবে ঠিক থাকে। যাইহোক, যদি ক্যাবল রান একটি উচ্চ-হস্তক্ষেপের পরিবেশের মধ্য দিয়ে যায় এবং পাওয়ার কন্ডাক্টরগুলির সাথে ভুলভাবে রুট করা হয়, তাহলে শব্দ পিকআপ সিগন্যাল ত্রুটির কারণ হতে পারে। সঠিক তারের রাউটিং এবং শিল্ডিং অখণ্ডতা হল ব্যবহারিক কারণ যা নির্ধারণ করে যে এনকোডারের রেট করা কর্মক্ষমতা কন্ট্রোলারের প্রান্তে বজায় রাখা হয়েছে কিনা।

প্রশ্ন 4: E69-DF10 এর ভোল্টেজ রেটিং কত এবং এটি কি 24 ভিডিসিতে চালিত এনকোডারগুলির সাথে কাজ করবে?

E69-DF10 12 VDC-তে রেট করা হয়েছে, সামঞ্জস্যপূর্ণ E6CP এবং E6F এনকোডার পরিবারের সরবরাহ ভোল্টেজের সাথে মেলে। একটি ভিন্ন ভোল্টেজে চালিত যেকোনো এনকোডারের সাথে এই কেবলটি ব্যবহার করার আগে, আপনার নির্দিষ্ট ইনস্টলেশনের বিপরীতে এনকোডার এবং তারের রেট করা ভোল্টেজ উভয়ই যাচাই করুন। এই পরিবারে OMRON এনকোডারগুলি সাধারণত 12-24 VDC সাপ্লাই রেঞ্জে কাজ করে নির্দিষ্ট ভেরিয়েন্টের উপর নির্ভর করে — নিশ্চিত করুন যে তারের রেটিং আপনার এনকোডারের সরবরাহের সাথে মেলে।

প্রশ্ন 5: E69 সিরিজের E69-DF10 এবং অনুরূপ OMRON তারের আনুষাঙ্গিকগুলির মধ্যে পার্থক্য কী?

E69-DF সিরিজ (DF2, DF5, DF10, DF20, DF30) হল সম্পূর্ণ এনকোডার পরিবারের (E6C2-A, E6C3-A, E6CP, E6F) জন্য এক্সটেনশন কেবল, শুধুমাত্র দৈর্ঘ্যের পার্থক্য। অন্যান্য E69 আনুষাঙ্গিক বিভিন্ন ফাংশন পরিবেশন করে: কাপলিং (E69-C সিরিজ) এনকোডার শ্যাফ্টকে একটি মেশিন শ্যাফ্টের সাথে সংযুক্ত করে; flanges (E69-F সিরিজ) অ্যাডাপ্টার মাউন্ট মুখ প্রদান; servo মাউন্টিং বন্ধনী (E69-M সিরিজ) servo মোটরের শেষ মুখের সাথে এনকোডারগুলিকে মানিয়ে নেয়। DF প্রত্যয় বিশেষভাবে E69 আনুষঙ্গিক ক্যাটালগের মধ্যে এক্সটেনশন তারের ফাংশন সনাক্ত করে।
