ফাইবার অপটিক সেন্সর E32-DC200 E32DC200 E32-DC200

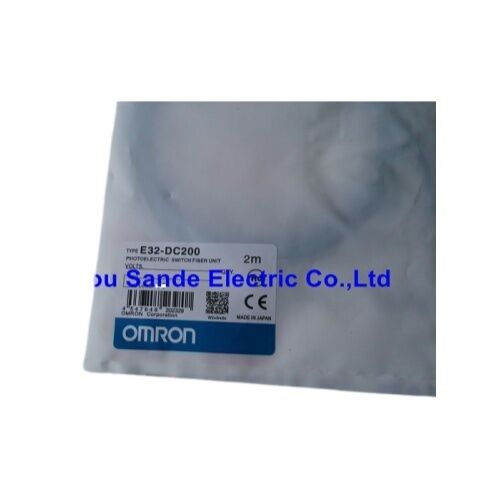

Omron E32-DC200 | ডিফিউজ-রিফ্লেক্টিভ ফাইবার অপটিক সেন্সর হেড — M6, 900mm, SUS304, IP67, 2m ফাইবার, −40°C থেকে +70°C

ওভারভিউ

Omron E32-DC200 হল Omron-এর E32-D সিরিজের একটি ডিফিউজ-রিফ্লেক্টিভ ফাইবার অপটিক সেন্সর হেড — এটি একটি দুই-অংশের সনাক্তকরণ ব্যবস্থার সেন্সিং প্রান্ত যা সনাক্তকরণ কোথায় ঘটে এবং সংকেত প্রক্রিয়াকরণ কোথায় ঘটে তা আলাদা করে।M6 × 0.75mm থ্রেডেড টিপে SUS304 স্টেইনলেস স্টিলের সেন্সিং প্রান্তটি অবস্থিত, এবং 2-মিটার প্লাস্টিক অপটিক্যাল ফাইবারটি একটি পৃথকভাবে লাগানো অ্যামপ্লিফায়ার ইউনিটে আলোর সংকেত বহন করে যা সুইচিং আউটপুট তৈরি করে।

M6 টিপের মধ্যে কোনো ইলেকট্রনিক্স নেই; সমস্ত তাপ-উৎপাদনকারী সার্কিট্রি অ্যামপ্লিফায়ারে, কন্ট্রোল প্যানেলে, সনাক্তকরণ পয়েন্ট থেকে দূরে থাকে।

ফাইবার অপটিক সেন্সিংয়ের মূল উদ্দেশ্যই হল এই পৃথকীকরণ।

E32-DC200 এমন জায়গায় থ্রেড করা যেতে পারে যেখানে কোনো প্রচলিত ফটোইলেকট্রিক সেন্সর টিকে থাকতে পারে না বা ফিট হয় না — ওয়েল্ডিং ফিক্সচারের ভিতরে, উত্তপ্ত প্লেটেনের পাশে, ইনজেকশন মোল্ডিং টুলিংয়ের ভিতরে, ছোট গহ্বরে যেখানে কোনো স্ট্যান্ডার্ড সেন্সর বডি ফিট হয় না।

M6 থ্রেড পেন্সিলের ব্যাসের চেয়ে ছোট ছিদ্রগুলিতে ফিট হয়, এবং SUS304 সেন্সিং প্রান্তটি তাপ, বাষ্প, কাটিং ফ্লুইড এবং টাইট মেশিনের অবস্থানে সাধারণ যান্ত্রিক যোগাযোগ সহ্য করে। সেন্সিং প্রান্তে IP67 সুরক্ষা ফাইবারটির ইনস্টলেশন পজিশন যে নিমজ্জন এক্সপোজারের সম্মুখীন হতে পারে তা কভার করে।

ডিফিউজ-রিফ্লেক্টিভ মোড মানে E32-DC200 একই প্রান্ত থেকে আলো নির্গত করে এবং গ্রহণ করে।

ইনস্টল করার জন্য কোনো রিফ্লেক্টর নেই, সনাক্তকরণ ফাঁকের অন্য দিকে কোনো বিপরীত ফাইবার নেই — সেন্সরটি লক্ষ্যের দিকে আলো নির্গত করে এবং যা বাউন্স করে ফিরে আসে তা সনাক্ত করে।

এটি সনাক্তকরণ পয়েন্টের শুধুমাত্র একপাশে অ্যাক্সেস উপলব্ধ থাকলে ইনস্টলেশনকে উল্লেখযোগ্যভাবে সহজ করে তোলে, এবং এটি E32-DC200 কে পৃথক উপাদান, কনভেয়রের উপর অংশ, প্যাকেজিংয়ের লেবেল এবং চলমান ওয়ার্কপিসের পৃষ্ঠের বৈশিষ্ট্য সনাক্ত করার জন্য উপযুক্ত করে তোলে।

মূল স্পেসিফিকেশন

প্যারামিটার

E32-DC200-এর SUS304 স্টেইনলেস স্টিলের টিপটি আকস্মিক নয় — এটি স্পেসিফিকেশন ডিটেইল যা নির্ধারণ করে এই সেন্সর হেডটি শারীরিকভাবে কোথায় ইনস্টল করা যেতে পারে। SUS304 একটি অস্টেনিটিক স্টেইনলেস স্টিল গ্রেড যা কাটিং অয়েল, কুল্যান্ট, বাষ্প এবং হালকা রাসায়নিক এক্সপোজারের উপস্থিতিতে ক্ষয় প্রতিরোধ করে যা মেশিনিং এবং উত্পাদন পরিবেশে সাধারণ।

এটি কুল্যান্ট-পূর্ণ মেশিন টুলের ক্রিয়াকলাপের সাথে আসা ভেজা এবং শুকানোর চক্রের অধীনে ক্ষয় বা পিট হয় না।

যেখানে সাধারণ পিতলের সেন্সর টিপ অক্সিডাইজড, কালো হয়ে যেত এবং অপটিক্যাল পারফরম্যান্স বজায় রাখার জন্য পর্যায়ক্রমিক পরিষ্কারের প্রয়োজন হত, সেখানে SUS304 টিপ ন্যূনতম রক্ষণাবেক্ষণে তার পৃষ্ঠের অবস্থা বজায় রাখে।

SUS304-এর যান্ত্রিক কঠোরতা টিপটিকে আকস্মিক যোগাযোগ থেকেও প্রতিরোধী করে তোলে — টাইট ইনস্টলেশনে টুলিং বা ওয়ার্কপিস সেন্সরের কাছাকাছি দিয়ে যাওয়ার সময় যে হালকা স্ক্র্যাচ এবং ছোটখাটো প্রভাব ঘটে।

এই ঘটনাগুলি বাস্তব উত্পাদন পরিবেশে ঘটে, সেন্সরটি সেটআপের সময় কতটা সাবধানে স্থাপন করা হয়েছে তা নির্বিশেষে, এবং SUS304 অপটিক্যাল এক্সিটকে মিসলাইন করার মতো উপায়ে সেন্সিং ফেসকে বিকৃত না করে সেগুলি সহ্য করে।

900mm সেন্সিং রেঞ্জ এবং অ্যামপ্লিফায়ার নির্ভরতা

উল্লেখিত 900mm সেন্সিং রেঞ্জটি কেবল E32-DC200 ফাইবার হেডের একটি অন্তর্নিহিত বৈশিষ্ট্য নয় — এটি সেই রেঞ্জ যা E3NX-FA অ্যামপ্লিফায়ারের সাথে সংযুক্ত হলে অর্জিত হয় যা স্ট্যান্ডার্ড (ST) মোডে সাদা কাগজের উপর নিয়ন্ত্রিত পরীক্ষার অধীনে চলে। একই মোডে E3X-HD অ্যামপ্লিফায়ারের সাথে, একই ফাইবার হেড একই লক্ষ্যের জন্য 600mm অর্জন করে।

পার্থক্যটি অ্যামপ্লিফায়ারের আলো নির্গত করার ক্ষমতা এবং রিসিভার সংবেদনশীলতা থেকে আসে, ফাইবার ইউনিট থেকে নয়।

বাস্তবে, একটি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য কাজের সনাক্তকরণ দূরত্ব লক্ষ্যের প্রতিফলন, পৃষ্ঠের রঙ এবং টেক্সচারের উপর নির্ভর করবে। গাঢ় বা অ-প্রতিফলিত পৃষ্ঠগুলি সাদা কাগজের স্ট্যান্ডার্ডের চেয়ে কম আলো ফিরিয়ে দেয়, যা কার্যকর পরিসীমা প্রকাশিত সংখ্যার নিচে কমিয়ে দেয়।

অত্যন্ত প্রতিফলিত পৃষ্ঠ — পালিশ করা ধাতু, আয়না-ফিনিশ প্যাকেজিং — এত বেশি আলো ফিরিয়ে দেয় যে স্পেকুলার রিফ্লেকশন থেকে মিথ্যা ট্রিগার এড়াতে অ্যামপ্লিফায়ারের সংবেদনশীলতা কমানোর প্রয়োজন হতে পারে।

E3X এবং E3NX-FA সিরিজের সমস্ত সামঞ্জস্যপূর্ণ অ্যামপ্লিফায়ারে উপলব্ধ অ্যামপ্লিফায়ারের সংবেদনশীলতা সমন্বয় উভয় ক্ষেত্রেই কাজ করে।

2-মিটার ফাইবার কেবলের R25mm মিনিমাম বেন্ডিং রেডিয়াস হল রুটিংয়ের সময় সম্মান করার জন্য ইনস্টলেশন সীমাবদ্ধতা।

ফাইবারের দৈর্ঘ্যের যেকোনো পয়েন্টে 25mm রেডিয়াসের চেয়ে টাইট করে বাঁকানো প্লাস্টিক অপটিক্যাল ফাইবারগুলির ভিতরে ফাটল ধরার ঝুঁকি থাকে, যা অ্যাটেন্যুয়েশন বাড়ায় এবং ট্রান্সমিটেড আলোর স্তর কমিয়ে দেয় — লক্ষ্যের বা অ্যামপ্লিফায়ার সেটিংসের কোনো পরিবর্তন ছাড়াই কার্যকর সেন্সিং রেঞ্জ কমানোর সমতুল্য।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: E32-DC200 E3NX-FA এবং E3X-HD অ্যামপ্লিফায়ারের জন্য সেন্সিং দূরত্ব তালিকাভুক্ত করে — এটি কি E3X-NA এবং E3X-SD সিরিজের সাথেও কাজ করতে পারে?

হ্যাঁ। E3X-NA, E3X-SD, এবং E3X-HD সিরিজ সবই সামঞ্জস্যপূর্ণ অ্যামপ্লিফায়ার হিসাবে তালিকাভুক্ত।

সেন্সিং রেঞ্জ অ্যামপ্লিফায়ারের নির্গত শক্তি এবং নির্বাচিত অপারেটিং মোডের উপর নির্ভর করে পরিবর্তিত হবে। E3NX-FA অ্যামপ্লিফায়ারগুলি সর্বোচ্চ 900mm রেঞ্জ অর্জন করে; E3X-NA এবং E3X-SD অ্যামপ্লিফায়ারগুলি কিছুটা কম কার্যকর পরিসীমা তৈরি করবে।

প্রয়োজনীয় সেন্সিং দূরত্ব, প্রতিক্রিয়া গতি এবং অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় যেকোনো অতিরিক্ত বৈশিষ্ট্য (ডিজিটাল ডিসপ্লে, কমিউনিকেশন আউটপুট) এর উপর ভিত্তি করে অ্যামপ্লিফায়ার নির্বাচন করুন।

প্রশ্ন ২: ফাইবারটি প্লাস্টিকের, কাঁচের নয় — এটি কি সেন্সিং প্রান্তে তাপ প্রতিরোধের সীমাবদ্ধতা তৈরি করে?

প্লাস্টিক ফাইবারের অপারেটিং টেম্পারেচার রেঞ্জ (−40°C থেকে +70°C) ফাইবার কেবলের জন্য, SUS304 সেন্সিং এন্ডের জন্য নয়। সেন্সিং এন্ড নিজেই ফাইবারের কেবলের চেয়ে বেশি পরিবেষ্টিত তাপমাত্রা সহ্য করতে পারে।

যদি সেন্সিং পয়েন্টটি উচ্চ-তাপমাত্রার পরিবেশে (ওভেন, উত্তপ্ত প্লেটেন, হিটিং এলিমেন্টের কাছাকাছি) থাকে, তবে নিশ্চিত করুন যে ফাইবার কেবলটি তার রুটিং বরাবর যে তাপমাত্রা সম্মুখীন হয় — বিশেষ করে সেন্সিং এন্ডের কাছাকাছি — −40°C থেকে +70°C কেবল স্পেসিফিকেশনের মধ্যে থাকে।

যদি টিপের অবস্থান বেশি গরম হয়, তবে এটি উচ্চ-তাপমাত্রার অঞ্চলে পৌঁছানোর আগে ফাইবারটিকে তাপ উৎস থেকে দূরে রুট করতে হবে।

প্রশ্ন ৩: ডিফিউজ-রিফ্লেক্টিভ এবং রেট্রো-রিফ্লেক্টিভ মোডের মধ্যে পার্থক্য কী, এবং কখন কোনটি বেছে নেওয়া উচিত?

ডিফিউজ-রিফ্লেক্টিভ (এই সেন্সর) একই প্রান্ত থেকে আলো নির্গত করে এবং সনাক্ত করে, লক্ষ্যের দ্বারা বিক্ষিপ্ত আলো সনাক্ত করে। রেট্রো-রিফ্লেক্টিভ বিপরীত দিকে একটি পৃথক রিফ্লেক্টর ব্যবহার করে, যেখানে সেন্সরটি রিফ্লেক্টরের দিকে রশ্মি বাধাগ্রস্ত হচ্ছে কিনা তা সনাক্ত করে।

ডিফিউজ ইনস্টল করা সহজ যেখানে শুধুমাত্র একটি অ্যাক্সেস পয়েন্ট বিদ্যমান, তবে এর সনাক্তকরণ লক্ষ্যের প্রতিফলনশীলতার প্রতি সংবেদনশীল — গাঢ় বা স্বচ্ছ লক্ষ্যগুলি খুব কম আলো ফিরিয়ে দেয়। রেট্রো-রিফ্লেক্টিভ লক্ষ্যের রঙ বা ফিনিশের উপর নির্ভর করে আরও সামঞ্জস্যপূর্ণ সনাক্তকরণ দেয়, তবে সেন্সরের বিপরীতে একটি রিফ্লেক্টর মাউন্ট করার প্রয়োজন হয়।

একক-অ্যাক্সেস অবস্থানে কঠিন অস্বচ্ছ লক্ষ্য সনাক্তকরণের জন্য ডিফিউজ নির্বাচন করুন; যখন লক্ষ্যের রঙ বা স্বচ্ছতা পরিবর্তিত হয় তখন রেট্রো-রিফ্লেক্টিভ বিবেচনা করুন।

প্রশ্ন ৪: যদি 2 মিটার ইনস্টলেশনের জন্য বেশি হয় তবে E32-DC200 ফাইবার কি ছোট করা যেতে পারে?

ফাইবার কাটা এটিকে ছোট করে তবে অ্যামপ্লিফায়ারে কাটা প্রান্তটি পুনরায় টার্মিনেট করার প্রয়োজন হয়।

Omron ফাইবার অ্যামপ্লিফায়ারগুলি একটি স্ট্রিপড প্লাস্টিক ফাইবার টিপ গ্রহণ করে যা অ্যামপ্লিফায়ারের ফাইবার পোর্টে প্রবেশ করানো হয় — প্রান্তটি উপযুক্ত ফাইবার কাটার দিয়ে পরিষ্কারভাবে কাটা যেতে পারে (Omron একটি পরিষ্কার, লম্ব মুখ পেতে তাদের ফাইবার কাটার টুল ব্যবহার করার পরামর্শ দেয়) এবং পুনরায় প্রবেশ করানো যেতে পারে।

ছোট দৈর্ঘ্যের উপর উল্লেখযোগ্যভাবে সেন্সিং রেঞ্জ হ্রাস করে না, কারণ প্লাস্টিক ফাইবারের প্রতি মিটারে সিগন্যাল অ্যাটেন্যুয়েশন কম। তবে, রুট বরাবর R25mm বেন্ডিং রেডিয়াস সম্মান করে সেন্সিং পয়েন্ট থেকে অ্যামপ্লিফায়ার পর্যন্ত পৌঁছানোর জন্য ন্যূনতম প্রয়োজনীয়তার চেয়ে ফাইবারটি ছোট করা উচিত নয়।

প্রশ্ন ৫: M6 × 0.75mm থ্রেড মাউন্টিংকে কীভাবে প্রভাবিত করে, এবং আমার কী ব্র্যাকেট প্রয়োজন?

M6 × 0.75mm একটি স্ট্যান্ডার্ড মেট্রিক থ্রেড যা M6 হেক্স লক নাট গ্রহণ করে — সাধারণত E32-DC200 এর সাথে সরবরাহ করা হয়। সেন্সরটি একটি 6mm মাউন্টিং হোলের মাধ্যমে থ্রেড করা হয় এবং ব্র্যাকেটের পিছনের দিকে লক নাট টাইট করে সুরক্ষিত করা হয়।

দুটি লক নাট চূড়ান্ত লকিংয়ের আগে ব্র্যাকেটের উপর অক্ষীয় অবস্থান সমন্বয়ের অনুমতি দেয় — একটি নাট ব্র্যাকেটের সামনের মুখ থেকে এবং একটি পিছন থেকে। Omron এবং তৃতীয় পক্ষের সরবরাহকারীরা M6 E32 সিরিজের জন্য উদ্দেশ্য-নির্মিত মাউন্টিং ব্র্যাকেট সরবরাহ করে; বিকল্পভাবে, একটি ড্রিল করা এবং ট্যাপ করা M6 ছিদ্র সহ যেকোনো ইস্পাত বা অ্যালুমিনিয়াম প্যানেল একই কাজ করে।
