| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | OMRON |
| সাক্ষ্যদান | CE ROHS |

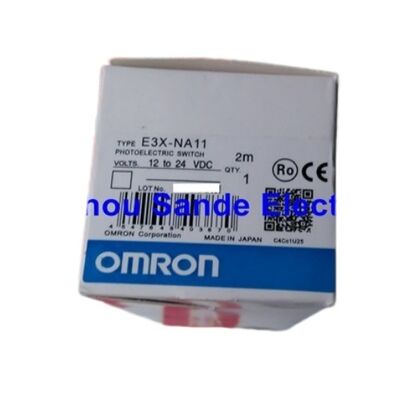

| মডেল নম্বার | E3X-NA11 |
Omron E3X-NA11 হল একটি সুপার ম্যানুয়াল ফাইবার অ্যামপ্লিফায়ার যা ব্যবহারকারীদের জন্য ডিজাইন করা হয়েছে যারা সহজ সেটআপ, দৃশ্যমান আলো-স্তরের ইঙ্গিত এবং নির্ভরযোগ্য ফাইবার-অপটিক সেন্সিং পারফরম্যান্স চান, আরও জটিল ডিজিটাল প্ল্যাটফর্মে না গিয়ে।
Omron-এর E3X-NA ডেটাশিট সিরিজটিকে ব্যবহার-বান্ধবতার উপর দৃষ্টি নিবদ্ধ করে একটি অ্যাডজাস্টার-টাইপ অ্যামপ্লিফায়ার হিসাবে উপস্থাপন করে এবং E3X-NA11 কে লাল LED আলো উৎস সহ স্ট্যান্ডার্ড NPN-আউটপুট মডেল হিসাবে তালিকাভুক্ত করা হয়েছে।
এটি সাধারণ-উদ্দেশ্যের শিল্প সেন্সিংয়ের জন্য একটি অত্যন্ত ব্যবহারিক বিকল্প তৈরি করে যেখানে একজন টেকনিশিয়ান মেনু-চালিত প্রোগ্রামিংয়ের পরিবর্তে সরাসরি ভিজ্যুয়াল প্রতিক্রিয়া এবং ম্যানুয়াল নিয়ন্ত্রণ চান।
E3X-NA11 এর অন্যতম প্রধান বৈশিষ্ট্য হল আলো-স্তরের LED বার ডিসপ্লে।
ব্যবহারিক ক্ষেত্রে, এটি ইনস্টলারকে সেটআপ এবং সমস্যা সমাধানের সময় সংকেত পরিবর্তনের একটি অনেক স্পষ্ট চিত্র দেয়, সাধারণ ইন্ডিকেটর-শুধুমাত্র অ্যামপ্লিফায়ারের চেয়ে। এটি অ্যালাইনমেন্ট বিচার করা, মার্জিন দেখা এবং মেশিন উৎপাদনের জন্য প্রস্তুত হওয়ার আগে অ্যাপ্লিকেশনটি স্থিতিশীলভাবে চলছে কিনা তা বোঝা সহজ করে তোলে।
এই ধরনের দৃশ্যমানতা ফাইবার-অপটিক সেন্সিংয়ে অত্যন্ত মূল্যবান, যেখানে ছোট অ্যালাইনমেন্ট পরিবর্তনগুলি একটি বড় পার্থক্য তৈরি করতে পারে।
বৈদ্যুতিক প্রোফাইল মডেলটিকে একীভূত করাও সহজ করে তোলে।
Omron 12 থেকে 24 VDC সরবরাহ, NPN ওপেন-কালেক্টর আউটপুট, 50 mA লোড কারেন্ট, লাইট-অন / ডার্ক-অন সুইচিং, একটি 8-টার্ন এন্ডলেস সেনসিটিভিটি অ্যাডজাস্টার এবং একটি ফিক্সড 40 ms অফ-ডিলে টাইমার প্রকাশ করে।
একসাথে, এই বৈশিষ্ট্যগুলি E3X-NA11 কে OEM সরঞ্জাম, পরিষেবা প্রতিস্থাপন এবং সাধারণ অটোমেশন কাজের জন্য একটি সুষম অ্যামপ্লিফায়ার তৈরি করে যার জন্য স্থিতিশীল ফাইবার সেন্সিং এবং সহজ ম্যানুয়াল সমন্বয় প্রয়োজন।
| প্যারামিটার | মান |
|---|---|
| মডেল | E3X-NA11 |
| পণ্যের প্রকার | ফাইবার অপটিক অ্যামপ্লিফায়ার |
| আউটপুট প্রকার | NPN ওপেন কালেক্টর |
| মডেল ক্লাস | স্ট্যান্ডার্ড মডেল |
| পাওয়ার সাপ্লাই ভোল্টেজ | 12 থেকে 24 VDC ±10% |
| কারেন্ট কনসাম্পশন | 35 mA সর্বোচ্চ। |
| আলোর উৎস | লাল LED (680 nm) |
| কন্ট্রোল আউটপুট | 50 mA লোড কারেন্ট সর্বোচ্চ। |
| অবশিষ্ট ভোল্টেজ | 1 V সর্বোচ্চ। |
| অপারেশন মোড | লাইট-অন / ডার্ক-অন সুইচ নির্বাচনযোগ্য |
| প্রতিক্রিয়া সময় | 200 µs সর্বোচ্চ। অপারেশন / রিসেট |
| সংবেদনশীলতা সমন্বয় | সূচক সহ 8-টার্ন এন্ডলেস অ্যাডজাস্টার |
| টাইমার ফাংশন | অফ-ডিলে টাইমার, 40 ms ফিক্সড |
| সুরক্ষামূলক ফাংশন | বিপরীত পোলারিটি সুরক্ষা, আউটপুট শর্ট-সার্কিট সুরক্ষা |
| অতিরিক্ত বৈশিষ্ট্য | LED বার আলো-স্তরের ডিসপ্লে |
| এনক্লোজার রেটিং | কভার / সংস্করণ প্রসঙ্গের উপর নির্ভর করে IP50 বা IP66 |
| পরিবেষ্টিত তাপমাত্রা | মডেল ইনস্টলেশন শর্তাবলী দেখুন |
LED বার ডিসপ্লে হল E3X-NA পরিবার এবং পুরানো সাধারণ ম্যানুয়াল অ্যামপ্লিফায়ারগুলির মধ্যে প্রধান পার্থক্য। শুধুমাত্র একটি স্টেবিলিটি ল্যাম্প এবং একটি বেসিক অপারেশন ইন্ডিকেটরের উপর নির্ভর করার পরিবর্তে, ব্যবহারকারী আলো-স্তরের পরিবর্তন আরও সরাসরি দেখতে পারে।
প্রকৃত কমিশনিং কাজে, এটি অ্যালাইনমেন্টকে দ্রুত করে, ইনস্টলারকে অপারেটিং মার্জিন বিচার করতে সাহায্য করে এবং মেশিন ত্রুটিগুলি বিরূপ হওয়ার আগে অস্থিতিশীল অবস্থা সনাক্ত করা সহজ করে তোলে।
এই ভিজ্যুয়াল স্পষ্টতা ফাইবার-অপটিক সিস্টেমগুলিতে বিশেষভাবে উপযোগী, যেখানে সেন্সিং প্রায়শই ছোট যান্ত্রিক সমন্বয় বা টার্গেট পার্থক্যের উপর নির্ভর করে যা একটি একক LED থেকে নির্ণয় করা কঠিন। একটি উন্নত ডিসপ্লে কেবল দেখতে সুন্দর নয়; এটি পরিমাপযোগ্য উপায়ে ফিল্ড ব্যবহারযোগ্যতা উন্নত করে।
E3X-NA11 দরকারী সুরক্ষা বৈশিষ্ট্যগুলি সরবরাহ করার সময় ম্যানুয়াল অপারেশনকে সহজ রাখে।
Omron বিপরীত পোলারিটি সুরক্ষা, আউটপুট শর্ট-সার্কিট সুরক্ষা এবং একটি সূচক সহ একটি 8-টার্ন অ্যাডজাস্টার তালিকাভুক্ত করে, যা ইউনিটটিকে সহজ অপারেশন এবং শিল্প নির্ভরযোগ্যতার মধ্যে একটি ভাল ভারসাম্য দেয়। এটি টিউন করা সহজ, তবে বাস্তব সেবায় ভঙ্গুর হওয়ার মতো সরলীকৃত নয়।
ফিক্সড অফ-ডিলে টাইমার সেই অ্যাপ্লিকেশনগুলিতেও মূল্য যোগ করে যেখানে সংক্ষিপ্ত বাধাগুলি অবিলম্বে আউটপুট ড্রপ করা উচিত নয়।
এটি অ্যামপ্লিফায়ারটিকে মেশিন পরিবেশে আরও ক্ষমাশীল করে তোলে যেখানে কম্পন, ফ্লাটার বা খুব সংক্ষিপ্ত ক্ষণস্থায়ী পরিবর্তনগুলি অন্যথায় অস্থিতিশীল নিয়ন্ত্রণ আচরণ তৈরি করতে পারে।
প্রশ্ন ১: E3X-NA11 কোন ধরণের অ্যাপ্লিকেশনের জন্য সবচেয়ে উপযুক্ত?
এটি সাধারণ-উদ্দেশ্যের ফাইবার-অপটিক সেন্সিংয়ের জন্য সবচেয়ে উপযুক্ত যেখানে ইনস্টলার সহজ ম্যানুয়াল সেটআপ এবং স্পষ্ট ভিজ্যুয়াল প্রতিক্রিয়া চান।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ছোট-অংশ সনাক্তকরণ, সংকীর্ণ অ্যাসেম্বলি পাথ, ইলেকট্রনিক্স হ্যান্ডলিং এবং কমপ্যাক্ট অটোমেশন স্টেশন যেখানে একটি ফাইবার হেড প্রয়োজন।
প্রশ্ন ২: LED বার ডিসপ্লের ব্যবহারিক সুবিধা কী?
LED বার সেটআপ এবং সমস্যা সমাধানের সময় আলো-স্তরের পরিবর্তনগুলি দেখতে সহজ করে তোলে।
ব্যবহারিকভাবে, এটি টেকনিশিয়ানকে ফাইবার হেড দ্রুত অ্যালাইন করতে, সংকেত মার্জিন আরও স্পষ্টভাবে বিচার করতে এবং বিরূপ মেশিন সমস্যা সৃষ্টি করার আগে অস্থিতিশীল সেন্সিং অবস্থা সনাক্ত করতে সহায়তা করে।
প্রশ্ন ৩: 8-টার্ন সেনসিটিভিটি অ্যাডজাস্টার কতটা উপযোগী?
এটি সূক্ষ্ম ম্যানুয়াল টিউনিংয়ের জন্য খুব দরকারী। একটি মাল্টি-টার্ন অ্যাডজাস্টার একটি সাধারণ এক-টার্ন নিয়ন্ত্রণের চেয়ে থ্রেশহোল্ডের উপর ভাল নিয়ন্ত্রণ দেয়, যা সেন্সিং টার্গেট ছোট হলে, ইনস্টলেশন টাইট হলে বা অপটিক্যাল অবস্থা এক সেটআপ থেকে অন্য সেটআপে পরিবর্তিত হলে সহায়ক হয়।
প্রশ্ন ৪: প্রতিস্থাপনের অর্ডার দেওয়ার আগে ক্রেতাদের কী যাচাই করা উচিত?
ক্রেতাদের আউটপুট প্রকার, পাওয়ার সাপ্লাই, অ্যামপ্লিফায়ার পরিবার, ফাইবার-হেড সামঞ্জস্যতা এবং মেশিনটি E3X-NA স্টাইলের আলো-স্তরের ডিসপ্লে এবং ফিক্সড অফ-ডিলে আচরণের উপর নির্ভর করে কিনা তা যাচাই করা উচিত। প্রতিস্থাপন কাজে, অ্যামপ্লিফায়ার এবং ফাইবার সংমিশ্রণ সর্বদা একসাথে পরীক্ষা করা উচিত।
প্রশ্ন ৫: কেন একটি পুরানো বেসিক ফাইবার অ্যামপ্লিফায়ারের চেয়ে E3X-NA11 বেছে নেবেন?
প্রধান সুবিধা হল ব্যবহারযোগ্যতা। E3X-NA11 আলো-স্তরের একটি স্পষ্ট ভিজ্যুয়াল ডিসপ্লে, ব্যবহারিক ম্যানুয়াল সমন্বয় এবং একটি সহজ NPN আউটপুট ফর্ম্যাট সরবরাহ করে।
প্রকৃত মেশিনে কাজ করা টেকনিশিয়ানদের জন্য, এর অর্থ প্রায়শই দ্রুত সেটআপ, সহজ সমস্যা সমাধান এবং স্থিতিশীল অপারেশনের উপর আরও বেশি আস্থা।
