| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | OMRON |
| সাক্ষ্যদান | CE ROHS |

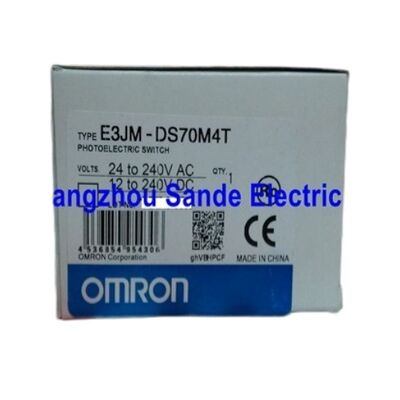

| মডেল নম্বার | E3JM-DS70M4T |
Omron E3JM-DS70M4T একটি অন্তর্নির্মিত পাওয়ার সাপ্লাই ফটো ইলেকট্রিক সেন্সর যা শিল্প অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যার জন্য ডিফিউজ-রিফ্লেক্টিভ সনাক্তকরণ, রিলে আউটপুট,এবং এক দেহের মধ্যে বিস্তৃত এসি / ডিসি পাওয়ার সামঞ্জস্য.
ওম্রন এই মডেলকে চিহ্নিত করেছে একটি বর্গাকার, ছড়িয়ে পড়া প্রতিফলিত সেন্সর, সাদা কাগজের লক্ষ্যের জন্য 700 মিমি সেন্সিং দূরত্ব, ইনফ্রারেড এলইডি আলোর উৎস, রিলে আউটপুট,নির্বাচনযোগ্য হালকা-চালু/অন্ধকার-চালু অপারেশন, এবং টাইমার ফাংশন।
এই স্পেসিফিকেশনটি সরঞ্জামগুলিতে বিশেষভাবে দরকারী করে তোলে যেখানে সহজ ফটো ইলেকট্রিক সনাক্তকরণকে পুরানো বা মিশ্র ভোল্টেজ নিয়ন্ত্রণ সিস্টেমে পরিষ্কারভাবে সংহত করতে হবে।
এই মডেলের সবচেয়ে কার্যকর শক্তিগুলির মধ্যে একটি হ'ল এর বিস্তৃত সরবরাহ।
যেহেতু এটি 100 থেকে 240 ভিএসি এবং 24 থেকে 240 ভিডিসি উভয়ই সমর্থন করে, তাই এটি কেবলমাত্র নিম্ন-ভোল্টেজের অনেক সেন্সরের চেয়ে আরও বিস্তৃত উদ্ভিদ পরিবেশে প্রয়োগ করা যেতে পারে।
পুনর্নির্মাণের কাজে, এটি তারের পরিবর্তন হ্রাস করতে পারে এবং আশেপাশের প্যানেল পাওয়ার আর্কিটেকচারটি পুনরায় ডিজাইন না করে একটি সেন্সর প্রতিস্থাপন বা নির্দিষ্ট করা সহজ করে তুলতে পারে।
রিলে আউটপুট E3JM-DS70M4T কে পুরানো এবং মিশ্র নিয়ন্ত্রণ সিস্টেমে একটি স্পষ্ট শিল্প সুবিধা দেয়।
ট্রানজিস্টর ইনপুট স্টেজের পরিবর্তে, এটি একটি যোগাযোগ-শৈলী সুইচিং ইন্টারফেস প্রদান করতে পারে যা প্রায়ই রিলে লজিক, অ্যালার্ম সার্কিট, ইন্টারলক পাথ,এবং বিদ্যমান মেশিন নিয়ন্ত্রণ loops.
অন্তর্নির্মিত টাইমার নির্বাচন এবং সংবেদনশীলতা সামঞ্জস্যের সাথে মিলিত, এটি ইনস্টলারকে একটি মৌলিক স্থির ফাংশন ফটো ইলেকট্রিক সেন্সরের চেয়ে বেশি নমনীয়তা দেয়।
| প্যারামিটার | মূল্য |
|---|---|
| মডেল | E3JM-DS70M4T |
| আকৃতি | বর্গক্ষেত্র |
| সেন্সিং পদ্ধতি | ছড়িয়ে পড়া প্রতিফলনকারী |
| দূরত্ব সনাক্তকরণ | 700 মিমি (সাদা কাগজ 200 × 200 মিমি) |
| ডিফারেনশিয়াল দূরত্ব | সেন্সরিং দূরত্বের সর্বোচ্চ ২০% |
| আলোর উৎস | ইনফ্রারেড এলইডি (940 এনএম) |
| পাওয়ার সাপ্লাই ভোল্টেজ | 100 থেকে 240 VAC ±10%, 50/60 Hz |
| ২৪ থেকে ২৪০ ভিডিসি ± ১০% | |
| বিদ্যুৎ খরচ | সর্বোচ্চ ২ ওয়াট। |
| কন্ট্রোল আউটপুট | রিলে আউটপুট (SPDT) |
| রিলে রেটিং | 250 VAC 3 A সর্বোচ্চ; 5 VDC 10 mA মিনিট |
| অপারেশন মোড | হালকা-চালু / অন্ধকার-চালু নির্বাচনযোগ্য |
| প্রতিক্রিয়া সময় | সর্বোচ্চ ৩০ মিমি। |
| সংবেদনশীলতা সেটিং | একক বাঁক সামঞ্জস্য |
| টাইমার ফাংশন | অন-ডিলে / অফ-ডিলে / ওয়ান-শট ডিলে |
| টাইমার রেঞ্জ | 0১ থেকে ৫ সেকেন্ড |
| সংযোগ পদ্ধতি | টার্মিনাল ব্লক |
| সুরক্ষা রেটিং | আইপি ৬৬ |
রিলে আউটপুট এবং বিস্তৃত এসি / ডিসি সরবরাহের সংমিশ্রণটি এই মডেলটিকে শিল্প পুনর্নির্মাণ এবং রক্ষণাবেক্ষণের কাজে বিশেষভাবে আকর্ষণীয় করে তোলে।
অনেক পুরোনো মেশিনে, কন্ট্রোল সিস্টেমটি যোগাযোগ-ভিত্তিক লজিক বা মিশ্রিত সরবরাহের মানগুলির চারপাশে নির্মিত হয়েছিল,এবং একটি কম ভোল্টেজ ট্রানজিস্টর মডেল সঙ্গে একটি সেন্সর প্রতিস্থাপন অপ্রয়োজনীয় ইন্টারফেস সমস্যা সৃষ্টি করতে পারেE3JM-DS70M4T ইলেকট্রিক্যাল ইন্টিগ্রেশনকে সহজ করে এই সমস্যা এড়ায়।
এটি গুরুত্বপূর্ণ কারণ সফল প্রতিস্থাপন কাজ প্রায়ই পরিবর্তনকে ন্যূনতম করার বিষয়ে।
একটি সেন্সর যা পাওয়ার স্কিমে ফিট করতে পারে এবং প্রয়োজনীয় লোডটি সরাসরি স্যুইচ করতে পারে তা ইনস্টলেশন সময়কে সংক্ষিপ্ত করতে পারে এবং তারের ত্রুটি বা অতিরিক্ত ইন্টারফেস উপাদানগুলির ঝুঁকি হ্রাস করতে পারে।
এই কারণেই এই ধরণের অন্তর্নির্মিত পাওয়ার সাপ্লাই ফটো ইলেকট্রিক সেন্সর বাস্তব বিশ্বের শিল্প সেবায় দরকারী।
ডিফিউজ-রিফ্লেক্টিভ পদ্ধতিটি এই মডেলটিকে দরকারী করে তোলে যেখানে একটি পৃথক রিফ্লেক্টর বা রিসিভার সুবিধাজনক নয়।
অনেক সাধারণ শিল্প সনাক্তকরণ কাজের জন্য, এটি ইনস্টলেশনকে সহজ করে তোলে এবং সেন্সর সিস্টেমকে কমপ্যাক্ট রাখে।
The selectable Light-ON/Dark-ON operation and timer choices add another layer of flexibility by letting the installer adapt the switching behavior to the machine sequence rather than forcing the PLC or relay logic to compensate externally.
এটি প্যাকেজিং লাইন, পার্ট হ্যান্ডলিং সরঞ্জাম এবং প্রক্রিয়া অটোমেশনে বিশেষভাবে দরকারী যেখানে ক্ষণস্থায়ী বাধা, বিলম্বিত আউটপুট,অথবা পালস-স্টাইল টাইমিং আচরণ সরাসরি সেন্সর স্তরে পরিচালনা করা প্রয়োজন হতে পারে.
একটি একক ঘূর্ণন সংবেদনশীলতা সমন্বয় এছাড়াও সেন্সর বাস্তবের লক্ষ্য এবং ব্যাকগ্রাউন্ড অবস্থার সাথে কমিশন সময় মেলে সাহায্য করে।
প্রশ্ন 1: E3JM-DS70M4T কোন ধরণের অ্যাপ্লিকেশনের জন্য সবচেয়ে উপযুক্ত?
এটি সাধারণ শিল্প বস্তুর সনাক্তকরণের জন্য সবচেয়ে উপযুক্ত যেখানে একটি বিচ্ছিন্ন প্রতিফলিত সেন্সর পছন্দ করা হয় এবং নিয়ন্ত্রণ ব্যবস্থা একটি রিলে আউটপুট থেকে উপকৃত হয়।
সাধারণ ব্যবহারগুলির মধ্যে রয়েছে কনভেয়র, প্যাকেজিং মেশিন, স্থানান্তর সরঞ্জাম, গেট বা উপস্থিতি পর্যবেক্ষণ এবং মিশ্র-ভোল্টেজ নিয়ন্ত্রণ পরিবেশে retrofit প্রকল্প।
প্রশ্ন ২ঃ কেন এসি/ডিসি সরবরাহের বিস্তৃত পরিসীমা গুরুত্বপূর্ণ?
বিস্তৃত সরবরাহের পরিসীমা মডেলটিকে শক্তিশালী অ্যাপ্লিকেশন নমনীয়তা দেয়। এটি একটি বড় প্যানেল পুনরায় নকশা বাধ্য না করেই এসি বা ডিসি দ্বারা চালিত সিস্টেমে কাজ করতে পারে,যা পুরনো সরঞ্জাম এবং প্রতিস্থাপনের কাজে বিশেষভাবে মূল্যবান যেখানে মূল পাওয়ার স্ট্যান্ডার্ড সংরক্ষণ করতে হবে.
প্রশ্ন ৩: ট্রানজিস্টর আউটপুটের তুলনায় রিলে আউটপুটের সুবিধা কী?
রিলে আউটপুট প্রায়শই পুরানো বা যোগাযোগ ভিত্তিক নিয়ন্ত্রণ সার্কিটে একীভূত করা সহজ।
এটি অ্যালার্ম, ইন্টারলক এবং রিলে-লজিক সিস্টেমগুলিতে ইন্টারফেস প্রয়োজনীয়তা সহজ করতে পারে যেখানে যোগাযোগের আউটপুট একটি নিম্ন-ভোল্টেজ অর্ধপরিবাহী সংকেতের চেয়ে বেশি ব্যবহারিক।
প্রশ্ন ৪ঃ টাইমার ফাংশনগুলো বাস্তবে কতটা কার্যকর?
এগুলি বাস্তব মেশিন অ্যাপ্লিকেশনগুলিতে খুব দরকারী। ON-delay, OFF-delay, এবং এক-শট বিলম্ব সেন্সরকে সরাসরি আউটপুট আচরণ গঠনের অনুমতি দেয় যা মেশিন লজিককে স্থিতিশীল করতে সহায়তা করতে পারে,বিরক্তিকর স্যুইচিং বন্ধ করুন, অথবা কন্ট্রোল সার্কিটে পৃথক টাইমার রিলে যুক্ত না করে টাইমিং আচরণ তৈরি করুন।
প্রশ্ন ৫ঃ প্রতিস্থাপনের অর্ডার দেওয়ার আগে ক্রেতাদের কী যাচাই করা উচিত?
ক্রেতাদের সনাক্তকরণ পদ্ধতি, প্রয়োজনীয় সনাক্তকরণ দূরত্ব, সরবরাহ ভোল্টেজ, রিলে-আউটপুট প্রয়োজনীয়তা, টার্মিনাল সংযোগের স্টাইল এবং মেশিনটি টাইমার-ভিত্তিক সেন্সর আচরণ ব্যবহার করে কিনা তা নিশ্চিত করা উচিত।ডিফুজ-রিফ্লেক্টিভ অ্যাপ্লিকেশনের জন্য, নির্বাচনের সময় প্রকৃত লক্ষ্য এবং পটভূমি শর্তগুলিও পরীক্ষা করা উচিত।
