| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | OMRON |
| সাক্ষ্যদান | CE ROHS |

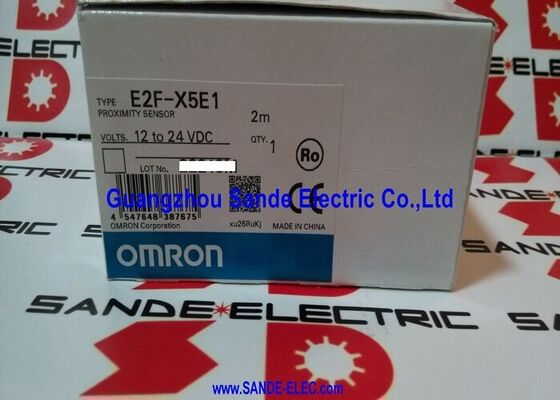

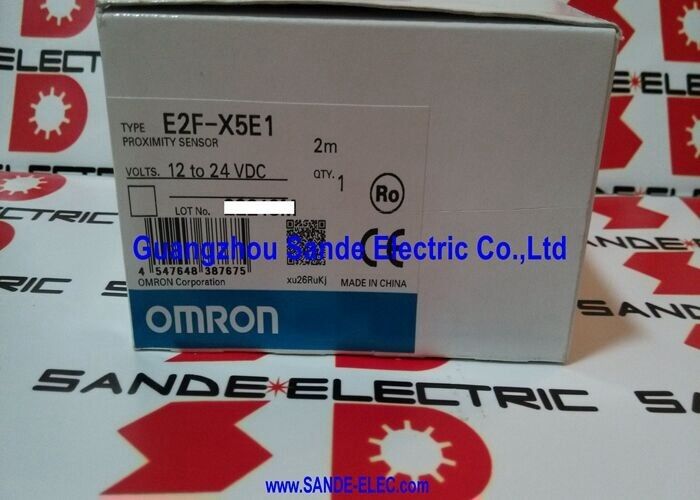

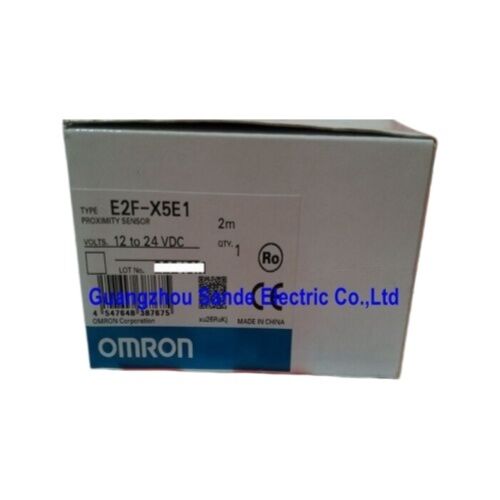

| মডেল নম্বার | E2F-X5E1 |
এই এম১৮ শিল্ডেড ইন্ডাকটিভ প্রক্সিমিটি সেন্সরটি শিল্প অটোমেশন সিস্টেমে নির্ভরযোগ্য স্বল্প-পরিসরের ধাতু সনাক্তকরণের জন্য ডিজাইন করা হয়েছে। একটি সিলিন্ড্রিক্যাল থ্রেডেড হাউজিং-এ নির্মিত, এটি মেশিনগুলির জন্য একটি ব্যবহারিক পছন্দ যা স্থিতিশীল অবস্থান সনাক্তকরণ, বস্তু নিশ্চিতকরণ এবং কম্প্যাক্ট মাউন্টিং স্পেসগুলিতে পুনরাবৃত্তিমূলক সুইচিং পারফরম্যান্সের প্রয়োজন।
৫ মিমি রেট করা সেন্সিং দূরত্ব সহ, এই সেন্সরটি কনভেয়র, প্যাকেজিং মেশিন, অ্যাসেম্বলি স্টেশন, ট্রান্সফার ইউনিট এবং সাধারণ ফ্যাক্টরি অটোমেশন লাইনগুলির মতো সরঞ্জামগুলিতে ফেরাস ধাতু লক্ষ্য সনাক্তকরণের জন্য উপযুক্ত।
শিল্ডেড ডিজাইন ধাতব পরিবেশে নিয়ন্ত্রিত ইনস্টলেশন সমর্থন করতে সাহায্য করে, যা সীমিত স্থান এবং সেন্সিং সামঞ্জস্যের গুরুত্ব রয়েছে এমন মেশিনগুলিতে একীভূত করা সহজ করে তোলে।
ডিসি ৩-ওয়্যার কনফিগারেশন এবং এনপিএন নরমালি ওপেন আউটপুট এটিকে শিল্প সরঞ্জামগুলিতে ব্যবহৃত অনেক স্ট্যান্ডার্ড কন্ট্রোল সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে তোলে।
এটি ১২ থেকে ২৪ ভিডিসি-তে কাজ করে, ১০ থেকে ৩০ ভিডিসি-র একটি অনুমোদিত অপারেটিং রেঞ্জ সহ, যা প্রকৌশলীদের প্যানেল ডিজাইন এবং ফিল্ড ইনস্টলেশনে নমনীয়তা দেয়।
সর্বোচ্চ ২০০ এমএ সুইচিং ক্ষমতা সেন্সরটিকে নির্ভরযোগ্য আউটপুট আচরণের সাথে সাধারণ কন্ট্রোল ইনপুট প্রয়োজনীয়তাগুলি পরিচালনা করার অনুমতি দেয়।
দৈনন্দিন শিল্প ব্যবহারের জন্য, এই মডেলটি কম্প্যাক্ট আকার, স্থিতিশীল সনাক্তকরণ এবং সহজ ওয়্যারিংয়ের একটি সুষম সমন্বয় সরবরাহ করে।
লাল সনাক্তকরণ সূচক অপারেটর এবং রক্ষণাবেক্ষণ কর্মীদের কমিশন এবং সমস্যা সমাধানের সময় স্পষ্ট ভিজ্যুয়াল প্রতিক্রিয়া দেয়। ৬০০ হার্টজ প্রতিক্রিয়া ফ্রিকোয়েন্সি সহ, এটি অনেক রুটিন অটোমেশন কাজের জন্য যথেষ্ট দ্রুত যেখানে পুনরাবৃত্তিমূলক সেন্সিং অতিরিক্ত জটিলতার চেয়ে বেশি গুরুত্বপূর্ণ।
এই সেন্সরটি ওএম (OEM) মেশিন নির্মাতা, রক্ষণাবেক্ষণ দল এবং শিল্প ক্রেতাদের জন্য একটি শক্তিশালী বিকল্প যারা একটি এম১৮ ইন্ডাকটিভ সেন্সর খুঁজছেন যা নির্ভরযোগ্য ধাতু সনাক্তকরণ, সহজ ইনস্টলেশন এবং ব্যবহারিক কন্ট্রোল সামঞ্জস্য সরবরাহ করে।
| আইটেম | স্পেসিফিকেশন |
|---|---|
| সেন্সিং হেড সাইজ | এম১৮ |
| টাইপ | সিলিন্ডার টাইপ, থ্রেডেড, শিল্ডেড |
| পাওয়ার সোর্স | ডিসি ৩-ওয়্যার মডেল |
| সেন্সিং ডিসটেন্স | ৫ মিমি ±১০% |
| সেটিং ডিসটেন্স | ০ থেকে ৪ মিমি |
| ডিফারেনশিয়াল ডিসটেন্স | সর্বোচ্চ। সেন্সিং দূরত্বের ১০% |
| সেন্সিং অবজেক্ট | ফেরাস ধাতু |
| স্ট্যান্ডার্ড সেন্সিং অবজেক্ট | লোহা ১৮ × ১৮ × ১ মিমি |
| রেসপন্স ফ্রিকোয়েন্সি | ৬০০ হার্টজ |
| পাওয়ার সাপ্লাই ভোল্টেজ | ১২ থেকে ২৪ ভিডিসি, রিপল (পি-পি) সর্বোচ্চ ১০% |
| অপারেটিং ভোল্টেজ রেঞ্জ | ১০ থেকে ৩০ ভিডিসি |
| কারেন্ট কনসাম্পশন | সর্বোচ্চ ১৭ এমএ |
| আউটপুট টাইপ | এনপিএন |
| অপারেশন মোড | এনও |
| সুইচিং ক্যাপাসিটি | সর্বোচ্চ ২০০ এমএ |
| রেসিডুয়াল ভোল্টেজ | সর্বোচ্চ ২ ভি (২০০ এমএ লোড, ২ মিটার ক্যাবল দৈর্ঘ্য) |
| ইন্ডিকেটর | লাল সনাক্তকরণ সূচক |
প্রশ্ন ১: এই সেন্সরটি কী কী উপকরণ সনাক্ত করতে পারে এবং টার্গেট উপাদান কি পারফরম্যান্সে প্রভাব ফেলে?
এই সেন্সরটি প্রাথমিকভাবে ফেরাস ধাতু লক্ষ্য সনাক্তকরণের জন্য ডিজাইন করা হয়েছে, যা সবচেয়ে স্থিতিশীল এবং পূর্বাভাসযোগ্য সেন্সিং পারফরম্যান্স সরবরাহ করে। এটি নন-ফেরাস ধাতুও সনাক্ত করতে পারে, তবে কার্যকর সেন্সিং দূরত্ব সাধারণত ছোট হয়ে যায় কারণ বিভিন্ন ধাতু সেন্সিং ফিল্ডের সাথে ভিন্নভাবে মিথস্ক্রিয়া করে।
শিল্প ব্যবহারের জন্য সর্বোত্তম ফলাফলের জন্য, টার্গেট উপাদান, টার্গেট আকার এবং মাউন্টিং দূরত্ব নির্বাচন এবং ইনস্টলেশনের সময় বিবেচনা করা উচিত।
প্রশ্ন ২: এই সেন্সরটি কী ধরণের শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত?
এই সেন্সরটি অটোমেশন সরঞ্জামগুলিতে স্বল্প-পরিসরের ধাতু সনাক্তকরণের কাজের জন্য উপযুক্ত, যার মধ্যে পার্ট প্রেজেন্স ভেরিফিকেশন, স্টপ-পজিশন সেন্সিং, সিলিন্ডার পজিশন কনফার্মেশন, ইনডেক্সিং কন্ট্রোল এবং ট্রান্সফার লাইন মনিটরিং অন্তর্ভুক্ত।
এর এম১৮ থ্রেডেড বডি এবং শিল্ডেড নির্মাণ এটিকে সীমিত মাউন্টিং স্পেস এবং নির্ভরযোগ্য রিপিট ডিটেকশনের প্রয়োজন এমন মেশিনগুলির জন্য বিশেষভাবে ব্যবহারিক করে তোলে। এটি সাধারণত কনভেয়র, প্যাকেজিং সিস্টেম, অ্যাসেম্বলি ফিক্সচার এবং সাধারণ-উদ্দেশ্য ফ্যাক্টরি অটোমেশন সরঞ্জামগুলিতে ব্যবহৃত হয়।
প্রশ্ন ৩: মেশিন ডিজাইনে একটি শিল্ডেড এম১৮ ইন্ডাকটিভ সেন্সরের সুবিধা কী?
একটি শিল্ডেড সেন্সর ধাতব বন্ধনী বা টাইট মেশিন স্ট্রাকচারে ইনস্টল করা সহজ কারণ সেন্সিং ফিল্ডটি সামনের মুখে বেশি কেন্দ্রীভূত থাকে। এটি চারপাশের ধাতু থেকে অবাঞ্ছিত প্রভাব কমাতে সাহায্য করে এবং কম্প্যাক্ট সরঞ্জাম লেআউটে ইনস্টলেশনকে আরও পূর্বাভাসযোগ্য করে তোলে।
মেশিন নির্মাতা এবং রক্ষণাবেক্ষণ প্রকৌশলীদের জন্য, এর অর্থ হল সহজ যান্ত্রিক ইন্টিগ্রেশন, পরিষ্কার মাউন্টিং এবং প্রস্তাবিত দূরত্বের সীমার মধ্যে ইনস্টলেশন করা হলে আরও স্থিতিশীল সেন্সিং আচরণ।
প্রশ্ন ৪: কন্ট্রোল সিস্টেমে ওয়্যারিং করার আগে ব্যবহারকারীদের এনপিএন নরমালি ওপেন আউটপুট সম্পর্কে কী জানা উচিত?
এই মডেলটি একটি এনপিএন নরমালি ওপেন আউটপুট ব্যবহার করে, যার অর্থ হল টার্গেট সনাক্ত করা হলে আউটপুট সুইচ করে এবং এনপিএন-টাইপ সিগন্যাল লজিক গ্রহণকারী কন্ট্রোল সিস্টেমগুলির জন্য উদ্দিষ্ট। ইনস্টলেশনের আগে, ব্যবহারকারীর পিএলসি ইনপুট সামঞ্জস্য, সাপ্লাই ভোল্টেজ রেঞ্জ এবং লোড কারেন্ট প্রয়োজনীয়তা নিশ্চিত করা উচিত।
সুইচিং ক্ষমতা ২০০ এমএ পর্যন্ত, তাই এটি অনেক স্ট্যান্ডার্ড কন্ট্রোল ইনপুটের জন্য উপযুক্ত, তবে সিস্টেম ডিজাইনারদের এখনও স্থিতিশীল দীর্ঘমেয়াদী অপারেশন নিশ্চিত করার জন্য গ্রহণকারী ডিভাইসের বৈদ্যুতিক বৈশিষ্ট্যগুলি যাচাই করা উচিত।
প্রশ্ন ৫: বাস্তব ব্যবহারে স্থিতিশীল সেন্সিং পারফরম্যান্স অর্জনের জন্য কোন কারণগুলি সবচেয়ে গুরুত্বপূর্ণ?
স্থিতিশীল পারফরম্যান্স বেশ কয়েকটি ব্যবহারিক কারণের উপর নির্ভর করে: টার্গেট উপাদান আদর্শভাবে ফেরাস ধাতু হওয়া উচিত, টার্গেট আকার স্ট্যান্ডার্ড সেন্সিং অবজেক্টের কাছাকাছি বা তার চেয়ে বড় হওয়া উচিত এবং মাউন্টিং দূরত্ব ০ থেকে ৪ মিমি-র ব্যবহারযোগ্য সেটিং রেঞ্জের মধ্যে থাকা উচিত।
প্রকৌশলীদের ওয়্যারিংয়ের গুণমান, পাওয়ার সাপ্লাইয়ের স্থিতিশীলতা এবং সনাক্ত করা চলমান অংশের যান্ত্রিক পুনরাবৃত্তির দিকেও মনোযোগ দেওয়া উচিত। উৎপাদন পরিবেশে, সঠিক ইনস্টলেশন সাধারণত সেন্সর স্পেসিফিকেশনের মতোই গুরুত্বপূর্ণ।
