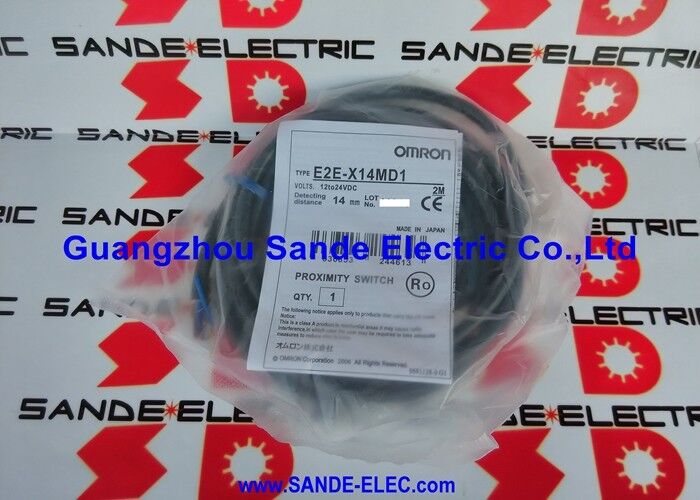

Omron E2E-X14MD1 M18 স্ট্যান্ডার্ড প্রক্সিমিটি সেন্সর
ওভারভিউ
Omron E2E-X14MD1 হল একটি M18 ইন্ডাকটিভ প্রক্সিমিটি সেন্সর যা স্ট্যান্ডার্ড শিল্প সেন্সিং কাজের জন্য ডিজাইন করা হয়েছে যেখানে একটি বড় M30 বডিতে না গিয়েও একটি দীর্ঘতর M18 সেন্সিং দূরত্ব দরকারী।
E2E পরিবারের মধ্যে, 14 মিমি ক্লাসটি একটি আনশিল্ডেড সিলিন্ড্রিক্যাল ডিজাইন, ডিসি 2-ওয়্যার অপারেশন এবং নরমালি ওপেন সুইচিং এর সাথে যুক্ত, যা এই মডেলটিকে মেশিন সনাক্তকরণ কাজের জন্য উপযুক্ত করে তোলে যার জন্য ছোট-পরিসরের M18 সেন্সরগুলির চেয়ে বেশি ইনস্টলেশন টলারেন্স প্রয়োজন।
এই মডেলটি সরঞ্জাম নির্মাতাদের জন্য একটি ব্যবহারিক পছন্দ যারা একটি পরিচিত থ্রেডেড ব্যারেল সেন্সর চান যা পিএলসি বা কন্ট্রোল-সার্কিট ইনপুটগুলিতে সহজে ইন্টিগ্রেট করা যায়।
E2E প্ল্যাটফর্ম তেল-প্রতিরোধী কেবল বিকল্প, ফেরাস ধাতব টার্গেটের স্থিতিশীল সেন্সিং এবং IP67 সুরক্ষা সমর্থন করে, যা সেন্সরটিকে কনভেয়র, প্যাকেজিং সরঞ্জাম, অ্যাসেম্বলি টুলিং এবং পার্টস-ট্রান্সফার স্টেশনগুলির মতো দৈনন্দিন শিল্প পরিবেশে কার্যকর থাকতে সাহায্য করে।
যেহেতু এটি একটি আনশিল্ডেড M18 টাইপ, E2E-X14MD1 প্রায়শই সেখানে পছন্দ করা হয় যেখানে মেশিন সেন্সিং ফেসের চারপাশে কিছুটা বেশি খোলা জায়গা দিতে পারে এবং ডিজাইনার একটি দীর্ঘতর নামমাত্র সেন্সিং দূরত্বের সুবিধা চান।
বাস্তবে, এটি সেটআপ সহজ করে তুলতে পারে এমন অ্যাপ্লিকেশনগুলিতে যেখানে যান্ত্রিক টলারেন্স, ব্র্যাকেট ভিন্নতা বা পার্ট অ্যাপ্রোচ দূরত্ব একটি ছোট-পরিসরের ফ্লাশ-মাউন্ট ডিভাইসের জন্য খুব টাইট হবে।
মূল স্পেসিফিকেশন
| প্যারামিটার |
মান |
| মডেল |
E2E-X14MD1 |
| সেন্সর টাইপ |
ইন্ডাকটিভ প্রক্সিমিটি সেন্সর |
| হাউজিং সাইজ |
M18 |
| মাউন্টিং স্টাইল |
আনশিল্ডেড |
| পাওয়ার সোর্স |
ডিসি 2-ওয়্যার |
| আউটপুট |
নরমালি ওপেন (NO) |
| সেন্সিং ডিসটেন্স |
14 মিমি |
| সেটিং ডিসটেন্স |
0 থেকে 11.2 মিমি |
| ডিফারেনশিয়াল ডিসটেন্স |
10% সর্বোচ্চ। সেন্সিং দূরত্বের |
| স্ট্যান্ডার্ড সেন্সিং অবজেক্ট |
লোহা 30 × 30 × 1 মিমি |
| রেসপন্স ফ্রিকোয়েন্সি |
400 Hz |
| সাপ্লাই ভোল্টেজ |
12 থেকে 24 VDC |
| অপারেটিং ভোল্টেজ রেঞ্জ |
10 থেকে 30 VDC |
| প্রোটেকশন রেটিং |
IP67 |
| পরিবেষ্টিত তাপমাত্রা |
-25 থেকে +70 °C |
| কেবল ভার্সন |
প্রি-ওয়্যারড মডেল |
14 মিমি M18 সেন্সিং — আরও ইনস্টলেশন মার্জিন
E2E-X14MD1 এর অন্যতম শক্তিশালী ব্যবহারিক দিক হল M18 ফর্ম ফ্যাক্টরে 14 মিমি সেন্সিং দূরত্ব। বাস্তব মেশিন ডিজাইনে, এটি ইনস্টলারকে ব্র্যাকেট টলারেন্স, পার্ট অ্যাপ্রোচ ভিন্নতা এবং ছোটখাটো যান্ত্রিক অফসেটের জন্য ছোট-পরিসরের M18 সেন্সরগুলির চেয়ে বেশি মার্জিন দেয়।
এটি কমিশনিং সহজ করতে পারে এবং রক্ষণাবেক্ষণের সময় অপ্রয়োজনীয় সমন্বয় কমাতে পারে।
এর মানে এই নয় যে এটি প্রতিটি কাজের জন্য একটি ভাল সেন্সর, তবে এর মানে হল যে এটি একটি দরকারী বিকল্প যখন সেন্সিং টার্গেট পুরোপুরি নিয়ন্ত্রিত না হয় বা যখন কিছুটা অতিরিক্ত স্ট্যান্ড-অফ দূরত্ব মেশিন ডিজাইনকে সাহায্য করে।
OEM এবং রিট্রোফিট দলগুলির জন্য, সেই অতিরিক্ত ইনস্টলেশন মার্জিন প্রায়শই একটি বাস্তব অপারেশনাল সুবিধা।
আনশিল্ডেড ডিজাইন — সঠিক ক্লিয়ারেন্স সহ সেরা ব্যবহার
যেহেতু এই মডেলটি আনশিল্ডেড, তাই এটি সেন্সিং ফেসের চারপাশের ধাতব অংশ থেকে উপযুক্ত দূরত্ব বজায় রেখে ইনস্টল করা উচিত। বাস্তবে, এটি দীর্ঘ-পরিসরের সিলিন্ড্রিক্যাল প্রক্সিমিটি সেন্সরগুলির জন্য স্বাভাবিক: বিস্তৃত সেন্সিং ফিল্ড পরিসীমা অর্জনে সহায়তা করে, তবে এর মানে হল যে ফ্লাশ-মাউন্ট শিল্ডেড ডিজাইনের চেয়ে মাউন্টিং জ্যামিতি বেশি গুরুত্বপূর্ণ।
যখন একটি উপযুক্ত যান্ত্রিক লেআউটে ব্যবহার করা হয়, তখন আনশিল্ডেড ডিজাইন স্ট্যান্ডার্ড অটোমেশন সরঞ্জামগুলিতে খুব ভাল কাজ করতে পারে।
এটি মেশিন বিল্ডারকে একটি বড় সেন্সর আকার বা আরও জটিল সনাক্তকরণ পদ্ধতি ব্যবহার না করে একটি দরকারী সেন্সিং এনভেলপ দেয়।
FAQ
প্রশ্ন ১: E2E-X14MD1 কোন ধরনের অ্যাপ্লিকেশনের জন্য সবচেয়ে উপযুক্ত?
এটি সাধারণ মেশিন সনাক্তকরণ কাজের জন্য সবচেয়ে উপযুক্ত যেখানে একটি M18 সেন্সর পছন্দ করা হয় তবে একটি দীর্ঘতর সেন্সিং দূরত্ব প্রয়োজন।
সাধারণ উদাহরণগুলির মধ্যে রয়েছে পার্ট উপস্থিতি নিশ্চিতকরণ, স্টপ-পজিশন সেন্সিং, ব্র্যাকেট-মাউন্টেড মেশিন লজিক এবং শিল্প অটোমেশন সরঞ্জামগুলিতে ট্রান্সফার বা কনভেয়র সনাক্তকরণ।
প্রশ্ন ২: একজন প্রকৌশলী কেন একটি 14 মিমি আনশিল্ডেড M18 সেন্সর বেছে নেবেন?
প্রধান কারণ হল ইনস্টলেশন মার্জিন। M18 প্যাকেজে 14 মিমি সেন্সিং দূরত্ব সেটআপ সহজ করতে পারে যেখানে টার্গেট সেন্সর ফেসের খুব কাছাকাছি আসে না বা যেখানে ব্র্যাকেট টলারেন্স এবং পণ্যের ভিন্নতা একটি ছোট-পরিসরের ডিভাইসের জন্য কম জায়গা রাখে।
প্রশ্ন ৩: ইনস্টলেশনের আগে ব্যবহারকারীদের আনশিল্ডেড ডিজাইন সম্পর্কে কী জানা উচিত?
একটি আনশিল্ডেড সেন্সরের সেন্সিং ফেসের চারপাশে সঠিক ক্লিয়ারেন্স প্রয়োজন কারণ কাছাকাছি ধাতু কর্মক্ষমতাকে প্রভাবিত করতে পারে।
প্রকৌশল অনুশীলনে, এর মানে হল যে মাউন্টিং ব্যবস্থাটি প্রথমদিকে পরীক্ষা করা উচিত, বিশেষ করে যদি সেন্সরটি একটি ধাতব কাঠামোর মধ্যে রিসেস করা হয় বা অন্য পরিবাহী অংশগুলির কাছাকাছি ইনস্টল করা হয়।
প্রশ্ন ৪: E2E-X14MD1 কি নিয়মিত শিল্প পরিবেশের জন্য উপযুক্ত?
হ্যাঁ। E2E পরিবার IP67 সুরক্ষা, শিল্প তাপমাত্রা ক্ষমতা এবং তেল-প্রতিরোধী নির্মাণ বৈশিষ্ট্য সহ প্রকাশিত হয়েছে, যা এটিকে এর উদ্দেশ্যযুক্ত অ্যাপ্লিকেশন সীমার মধ্যে ইনস্টল করা হলে রুটিন ফ্যাক্টরি ব্যবহারের জন্য উপযুক্ত করে তোলে।
প্রশ্ন ৫: অর্ডার করার আগে ক্রেতাদের কী যাচাই করা উচিত?
ক্রেতাদের সঠিক মডেল নম্বর, প্রয়োজনীয় সেন্সিং দূরত্ব, একটি আনশিল্ডেড সেন্সরের জন্য মাউন্টিং ক্লিয়ারেন্স, ওয়্যারিং ধারণা এবং মেশিনে ব্যবহৃত কেবল স্টাইল যাচাই করা উচিত। প্রতিস্থাপনের কাজের জন্য, সেই শারীরিক এবং বৈদ্যুতিক বিবরণ নিশ্চিত করা সাধারণত সবচেয়ে নিরাপদ পথ।
