| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | OMRON |
| সাক্ষ্যদান | CE ROHS |

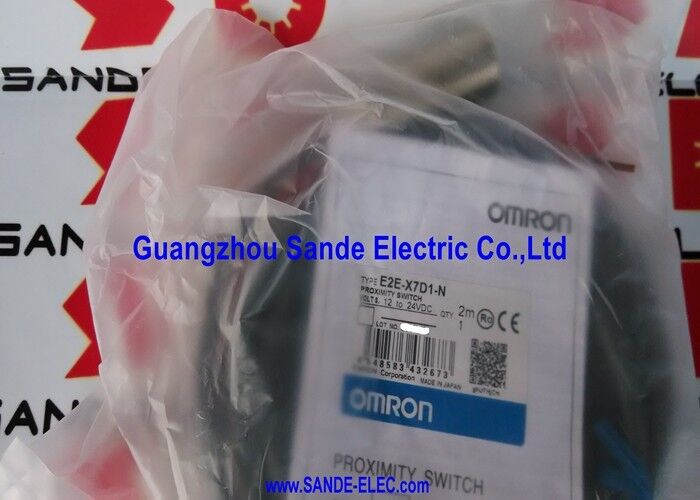

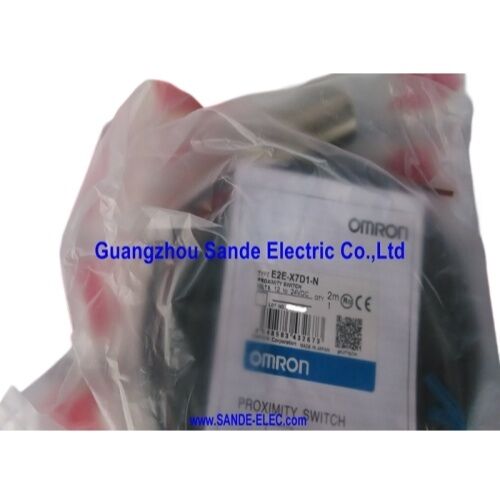

| মডেল নম্বার | E2E-X7D1-N |
দ্যওম্রন E2E-X7D1-Nএকটি সুরক্ষিত এম১৮ ইন্ডাক্টিভ প্রক্সিমিটি সেন্সর যা একটি ডিসি ২-ওয়্যার ডিভাইস ০ কোন পৃথক পাওয়ার সাপ্লাই কন্ডাক্টর ছাড়া তারযুক্ত,শুধু দুটি তারের লোড সার্কিট মধ্যে সেন্সর সংযোগ DC ইতিবাচক সরবরাহ এবং লোড মধ্যে.
এটি 7 মিমি পর্যন্ত দূরত্ব থেকে লৌহ ধাতব লক্ষ্যবস্তু সনাক্ত করে এবং 500Hz পর্যন্ত 3 ′′ 100mA লোডটি চালু করে, অক্ষম অবস্থায় 0.8mA ফুটো এবং ধুলো প্রবেশ এবং অস্থায়ী নিমজ্জন উভয়ের বিরুদ্ধে IP67 সুরক্ষা।
ডিসি ২-ক্যার সার্কিটটি কাঠামোগতভাবে তার লোডের সাথে সিরিয়ায় তারযুক্ত একটি যান্ত্রিক সুইচ হিসাবে একইঃ একটি তারের ধনাত্মক সরবরাহের জন্য, একটি তারের লোডের জন্য, লোড থেকে সরবরাহ ফিরে।
যখন একটি টার্গেট উপস্থিত থাকে, সেন্সরের অভ্যন্তরীণ সার্কিট চালিত হয় এবং লোডের মাধ্যমে বর্তমান প্রবাহিত হয়।
যখন টার্গেট অনুপস্থিত থাকে, তখন সার্কিটটি খোলা থাকে, এমনকি বন্ধ অবস্থায়ও লোডের মধ্য দিয়ে প্রবাহিত 0.8mA ফুটো ছাড়াও।দুই তারের টপোলজি কোনও বাহ্যিক পাওয়ার সাপ্লাই তারের প্রয়োজন হয় না এবং প্রতিটি কন্ডাক্টর গণনা যেখানে মেশিনে প্যানেল তারের সরলীকৃতপোলারাইজড ডিজাইন বিপরীত সরবরাহ সংযোগ থেকে ক্ষতি প্রতিরোধ করে।
Two status LEDs — a red operation indicator that shows the current output state and a green setting indicator that confirms the target is within the usable setting range — provide commissioning feedback that two-wire sensors of older generations did not offer.
সবুজ এলইডি সেটআপের সময় বিশেষভাবে দরকারীঃ এটি যখন লক্ষ্য দূরত্ব 0 ̊5.6 মিমি সেটিং পরিসরের মধ্যে থাকে তখন এটি আলোকিত হয়,যা নিশ্চিত করে যে ইনস্টলেশনের ফাঁকটি উভয়ই সনাক্তকরণের পরিসরের মধ্যে এবং স্থিতিশীল অঞ্চলের মধ্যে রয়েছে, রিবাউন্স মুক্ত স্যুইচিং নির্ভরযোগ্য।
| প্যারামিটার | মূল্য |
|---|---|
| দূরত্ব সনাক্তকরণ | 7 মিমি (-10% থেকে +10%) |
| দূরত্ব নির্ধারণ | ০৫.৬ মিমি |
| আবাসন | M18 × 1mm, সুরক্ষিত |
| আউটপুট | ডিসি ২-ডায়ার, NO, মেরুকরণ সহ |
| সরবরাহ ভোল্টেজ | ১২-২৪ ভোল্ট ডিসি (১০-৩০ ভোল্ট কাজ) |
| স্যুইচিং ক্ষমতা | ৩ ০১০০ এমএ |
| ফুটো প্রবাহ | 0.8 mA সর্বোচ্চ |
| প্রতিক্রিয়া ফ্রিকোয়েন্সি | ৫০০ হার্জ |
| স্ট্যান্ডার্ড লক্ষ্যমাত্রা | লোহা ১৮ × ১৮ × ১ মিমি |
| আইপি রেটিং | IP67 + তেল-প্রতিরোধী |
| আবাসনের উপাদান | নিকেলযুক্ত পিতল / পিবিটি |
| অপারেটিং তাপমাত্রা | -২৫°সি থেকে +৭০°সি |
| সূচক | লাল (আউটপুট অবস্থা) + সবুজ (সেটিং পরিসীমা) |
| সুরক্ষা | সার্জেস দমনকারী, শর্ট সার্কিট সুরক্ষা |
| অনুমোদন | CE, EN60947-1, EN60947-5-2 |
সুরক্ষিত (ফ্লাশ-মাউন্টযোগ্য) ইন্ডাক্টিভ সেন্সরগুলি সেন্সর দেহের সামনের প্রজেকশনের মধ্যে ইলেক্ট্রোম্যাগনেটিক সেন্সিং ফিল্ড ধারণ করে,হাউজিং মধ্যে নির্মিত ইন্টিগ্রেটেড shielding মাধ্যমে পাশের ক্ষেত্রের সম্প্রসারণ দমন. E2E-X7D1-N একটি ধাতু bracket পৃষ্ঠ তার মুখ flush সঙ্গে মাউন্ট করা যেতে পারে, সব পক্ষ থেকে ধাতু দ্বারা বেষ্টিত,চারপাশের ধাতু অগ্রগামী সংবেদনের ক্ষেত্র শোষণ করে না এবং সনাক্তকরণের পরিসীমা হ্রাস করে না.
একটি সুরক্ষিত এম১৮ ডিজাইনের থেকে সাত মিলিমিটার সেন্সিং দূরত্ব একটি সুষম স্পেসিফিকেশন।
স্ট্যান্ডার্ড E2E শ্রেণীর M18 সুরক্ষিত সেন্সরগুলি সাধারণত 5 ̊7 মিমি অর্জন করে; X7D ভেরিয়েন্টের 7 মিমি রেটিং সুরক্ষিত M18 নির্মাণের উপরের প্রান্তের দিকে।
ব্র্যাকেট ফ্লাশ ইনস্টলেশনে সেন্সর ফেস এবং লক্ষ্যের নিকটতম উপস্থিতি পয়েন্টের মধ্যে পুরো 7 মিমি ফাঁক পাওয়া যায়, সেটিং ব্যাপ্তি 0 ′′5।6 মিমি কাজ এলাকা প্রদান যেখানে সনাক্ত স্থিতিশীল.
নিকেলযুক্ত ব্রোঞ্জের হাউজিংটি একটি যান্ত্রিক স্পেসিফিকেশন পছন্দ এবং একটি উপাদান একঃ নিকেল প্লাস্টিং কাটা তেল, শীতল তরল,এবং মেশিন ওয়াশিং-ডাউন চক্রগুলিতে ব্যবহৃত ক্ষারীয় পরিস্কারকারী পদার্থ, যখন ব্রোঞ্জের দেহটি ধ্রুবক অপারেশনে সেন্সরের দোলক সার্কিট দ্বারা উত্পন্ন ছোট তাপকে ছড়িয়ে দেওয়ার জন্য প্রয়োজনীয় তাপ পরিবাহিতা সরবরাহ করে।
E2E-X7D1-N এর অফ-স্টেট আউটপুটের মাধ্যমে 0.8mA সর্বাধিক ফুটো বর্তমানটি স্পেসিফিকেশন যা লোড নির্বাচনকে সবচেয়ে সরাসরি প্রভাবিত করে।এই বর্তমান সংযোগ লোড মাধ্যমে প্রবাহিত এমনকি যখন কোন টার্গেট উপস্থিত নেই. বেশিরভাগ পিএলসি ইনপুট কার্ডের জন্য যা লজিক 1 এর জন্য 5 ¢ 20 এমএ আঁকে এবং 2 এমএ এর উপরে একটি পরিষ্কার থ্রেশহোল্ড থাকে ¢ 0.8 এমএ চালু করার থ্রেশহোল্ডের তুলনায় অনেক কম এবং কোনও মিথ্যা ট্রিগারিংয়ের কারণ হয় না।
যেখানে ফুটো থেকে মিথ্যা আউটপুট উদ্বেগের বিষয় হয়ে ওঠে, লোড জুড়ে একটি বাইপাস প্রতিরোধক (পিএলসি ইনপুট বা রিলে কয়েল) ফুটো প্রবাহকে ঘুরিয়ে দেয় এবং মিথ্যা সক্রিয়করণ রোধ করে।রেজিস্টারের মানটি গণনা করা উচিত যাতে লোড জুড়ে ভোল্টেজ ড্রপটি তার চালু হওয়ার প্রান্তিকের নীচে থাকে যখন 0.8mA সমান্তরাল সংমিশ্রণের মধ্য দিয়ে প্রবাহিত হয়।
সাধারণত 5.6kΩ থেকে 10kΩ রেজিস্টারগুলি স্ট্যান্ডার্ড 24V পিএলসি ইনপুটগুলির জন্য এটি সম্পাদন করে যখন আউটপুটটি সক্রিয়ভাবে পরিচালিত হয় তখন সেন্সরের আচরণকে পরিমাপযোগ্যভাবে প্রভাবিত না করে।
3mA ন্যূনতম লোড বর্তমান সমানভাবে গুরুত্বপূর্ণঃ সেন্সরের অভ্যন্তরীণ আউটপুট সার্কিটটি স্থিতিশীল সুইচিং বজায় রাখার জন্য কমপক্ষে 3mA এর মাধ্যমে প্রবাহিত হয়।
কিছু আধুনিক নিয়ামকগুলির উপর 3mA এর চেয়ে কম লোডগুলি খুব উচ্চ প্রতিবন্ধকতা PLC ইনপুটগুলি গ্রহণ করে যা স্থিতিশীল অপারেশনের জন্য পর্যাপ্ত বর্তমান সরবরাহ করতে পারে না,যা মাঝে মাঝে বা অ-নির্ভরযোগ্য আউটপুট স্যুইচিংয়ের ফলে.
প্রশ্ন 1: E2E-X7D1-N (2-ওয়্যার ডিসি) এবং একই সেন্সরের 3-ওয়্যার এনপিএন সংস্করণের মধ্যে পার্থক্য কী?
2-ক্যার ডিসি সংস্করণ (এই সেন্সর) লোডের সাথে সিরিয়ায় সংযোগ স্থাপন করে, দুটি তারের মোট, পৃথক সরবরাহকারী কন্ডাক্টর নেই। লোডটি 0.8mA এর অফ-স্টেট ফুটো বর্তমান পরিচালনা করতে হবে,এবং সর্বনিম্ন লোড বর্তমান 3mA.
3-ডায়ার এনপিএন সংস্করণ (যেমন, E2E-X7ME1) একটি পৃথক সরবরাহ তারের, একটি সাধারণ তারের ব্যবহার করে,এবং একটি আউটপুট তারের ¢ আউটপুট ট্রানজিস্টর কোন সর্বনিম্ন লোড বর্তমান প্রয়োজনীয়তা এবং তুচ্ছ ফুটো সঙ্গে সাধারণ লোড স্যুইচ.
যান্ত্রিক সীমানা সুইচগুলির সহজ দ্বি-পরিবাহী প্রতিস্থাপনের জন্য 2-ডায়ার সংস্করণটি চয়ন করুন; সংবেদনশীল লোডগুলির জন্য 3-ডায়ার সংস্করণটি চয়ন করুন (নিম্ন প্রতিবন্ধকতা পিএলসি ইনপুট,লজিক গেট ইনপুট) যা ফুটো সহ্য করতে পারে না বা ন্যূনতম বর্তমান মুক্ত সুইচিং প্রয়োজন.
প্রশ্ন ২ঃ সেন্সরের দুটি এলইডি রয়েছে ∙ প্রতিটি কী নির্দেশ করে?
লাল এলইডি বর্তমান আউটপুট অবস্থা প্রতিফলিত করেঃ যখন আউটপুটটি চালিত হয় (লক্ষ্য সনাক্ত করা হয়, NO আউটপুট ON), যখন কোনও লক্ষ্য উপস্থিত নেই তখন বন্ধ।
সবুজ এলইডি একটি সেটিং ব্যাপ্তি সূচকঃ এটি যখন লক্ষ্যমাত্রা 0 ′′ 5.6 মিমি সেটিং ব্যাপ্তির মধ্যে থাকে তখন এটি আলোকিত হয় যা নিশ্চিত করে যে ইনস্টল করা ফাঁকটি স্থিতিশীল সুইচিংয়ের জন্য উপযুক্ত। সেটআপের সময়,সবুজ এলইডি চালু হওয়া উচিত যখন লক্ষ্যমাত্রাটি নির্ধারিত সনাক্তকরণ অবস্থানে থাকে এবং বন্ধ করা উচিত যখন লক্ষ্যমাত্রাটি অনুপস্থিত থাকে বা সনাক্তকরণের পরিসরের বাইরে থাকেযদি সবুজ এলইডি বন্ধ থাকে যখন টার্গেটটি নির্ধারিত অবস্থানে থাকে, তাহলে ফাঁকটি 5.6 মিমি সেটিং সীমা অতিক্রম করে।
প্রশ্ন ৩ঃ E2E-X7D1-N স্টেইনলেস স্টিল বা অ্যালুমিনিয়ামের লক্ষ্যমাত্রা সনাক্ত করতে পারে?
হ্যাঁ, কার্যকর ডিসপেনসিং দূরত্ব হ্রাস সহ। স্টেইনলেস স্টিল (অ-চৌম্বকীয় গ্রেড) প্রায় 60~75% লোহার ডিসপেনসিং দূরত্ব তৈরি করে ∙ প্রায় 4.2~5.25 মিমি।
অ্যালুমিনিয়াম প্রায় ৩৫% ৪৫% প্রায় ২.৫% ৩.২ মিমি উত্পাদন করে। তামা সর্বনিম্ন প্রতিক্রিয়াশীল, সাধারণত ২ মিমি কার্যকর দূরত্বের নীচে।
নন-ফেরেস টার্গেটের জন্য, ইনস্টলেশন অবস্থার মধ্যে নির্দিষ্ট উপাদানটির সাথে প্রকৃত সুইচিং দূরত্ব পরিমাপ করুন এবং একটি নিরাপত্তা মার্জিনের সাথে পরিমাপকৃত কার্যকর পরিসরের মধ্যে ফাঁকটি সেট করুন।
প্রশ্ন ৪ঃ ডিসি ২-ওয়্যার আউটপুটের জন্য "পোলারিটি সহ" এর অর্থ কী?
"পোলারিটি সহ" মানে সেন্সরটির একটি সংজ্ঞায়িত ইতিবাচক এবং নেতিবাচক সরবরাহ টার্মিনাল রয়েছে, দুটি তারের বিনিময়যোগ্য নয়। সরবরাহ সংযোগগুলি বিপরীত করে স্বাভাবিক অপারেশন প্রতিরোধ করবে; তবে,সুরক্ষা সার্কিটে বিপরীত মেরুতা উত্তাপ দমনকারী ইনস্টলেশনের সময় স্বল্প মেরুতা বিপরীত থেকে ক্ষতি প্রতিরোধ করে.
স্ট্যান্ডার্ড ওম্রন 2-ক্যাবল রঙঃ বাদামী = ইতিবাচক সরবরাহ সংযোগ, নীল = নেতিবাচক সরবরাহ সংযোগ (লোড রিটার্ন করার জন্য) । সর্বদা পণ্যের লেবেল বা ডেটা শীট থেকে তারের যাচাই করুন।
প্রশ্ন ৫ঃ ই২ই-এক্স৭ডি১-এন কি অ্যালুমিনিয়াম ব্র্যাকেটে মাউন্ট করার জন্য উপযুক্ত?
হ্যাঁ, একটি ঢালাই সেন্সর হিসেবে, E2E-X7D1-N ইস্পাত এবং অ্যালুমিনিয়াম উভয় brackets মধ্যে flush মাউন্ট করা যেতে পারে।
The shielding inside the sensor body focuses the field forward and prevents the surrounding bracket material from reducing the sensing range — whether the bracket is ferrous steel or non-ferrous aluminium.
এটি অনির্দিষ্ট সেন্সরগুলির বিপরীতে, যা তাদের নির্দিষ্ট ন্যূনতম পাশের এবং পিছনের ক্লিয়ারিংয়ের মধ্যে কোনও ধাতব দ্বারা প্রভাবিত হয়, উপাদানটির ধরণ নির্বিশেষে।
