প্রক্সিমিটি সুইচ E2E-X4MD1 E2EX4MD1

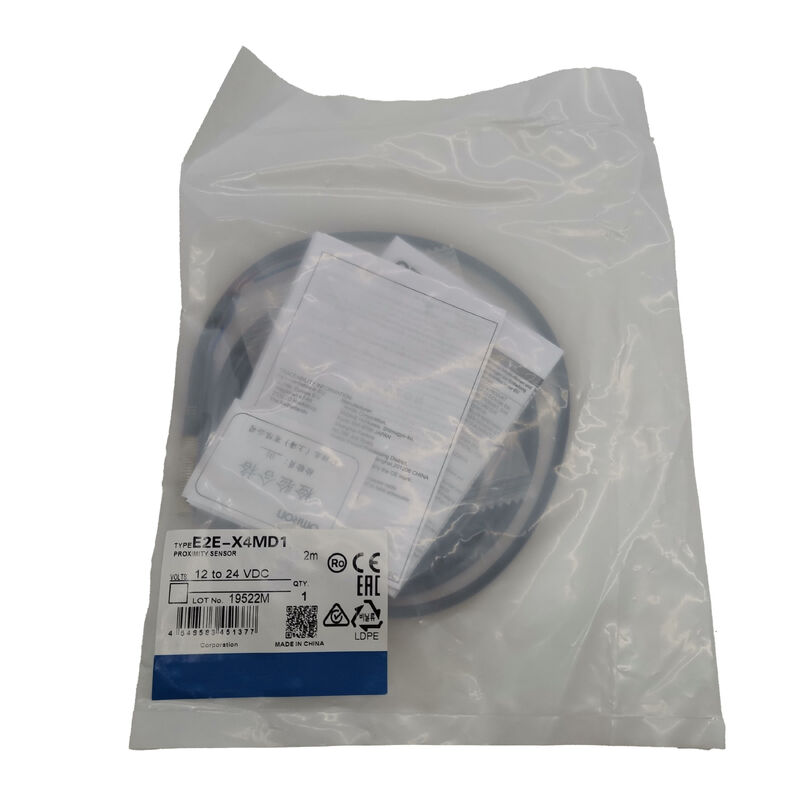

Omron E2E-X4MD1 | ইন্ডাকটিভ প্রক্সিমিটি সেন্সর — M8 আনশিল্ডেড, 4mm NO, DC 2-ওয়্যার, 10–30VDC, 1kHz, ডুয়াল LED, স্টেইনলেস স্টিল, IP67, 2m কেবল

সংক্ষিপ্ত বিবরণ

Omron E2E-X4MD1 হল একটি M8 আনশিল্ডেড ইন্ডাকটিভ প্রক্সিমিটি সেন্সর যা 4mm সেন্সিং দূরত্ব এবং DC 2-ওয়্যার নরমালি ওপেন আউটপুট প্রদান করে।Omron-এর E2E সেন্সর ম্যাট্রিক্সে, "MD" পদবিটি আনশিল্ডেড (নন-ফ্লাশ) M8 মাঝারি-রেঞ্জের ভ্যারিয়েন্টকে চিহ্নিত করে — যে মডেলটিতে M8 বডির সেন্সিং ক্ষমতা অভ্যন্তরীণ শিল্ডিং রিং বাদ দিয়ে সর্বাধিক করা হয়, যা ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রকে পার্শ্বীয়ভাবে এবং সামনের দিকে প্রসারিত করে, এবং একটি হাউজিং থেকে 4mm সনাক্তকরণ পরিসীমা অর্জন করে যেখানে শিল্ডেড নির্মাণে কেবল 2mm পাওয়া যায়।

এর জন্য ইনস্টলেশনের সীমাবদ্ধতা প্রয়োজন: অভ্যন্তরীণ শিল্ডিং ছাড়া, সেন্সরের পার্শ্বীয়ভাবে প্রসারিত ক্ষেত্রটি চারপাশের ধাতু দ্বারা শোষিত হয় যদি সেন্সরের মুখ একটি ধাতব বন্ধনীর সাথে ফ্লাশ হয়।

আনশিল্ডেড ইনস্টলেশনের জন্য সেন্সিং মুখের চারপাশে একটি মেটাল-ফ্রি জোন প্রয়োজন — সেন্সরটিকে তার মাউন্টিং হোল থেকে বের হতে হবে, চারপাশের ধাতব পৃষ্ঠটি একটি নির্দিষ্ট স্ট্যান্ডঅফ দূরত্বে সক্রিয় সেন্সর টিপের পিছনে বসে থাকবে।

এটি বেশিরভাগ অ্যাপ্লিকেশনে একটি পরিচালনাযোগ্য ইনস্টলেশন প্রয়োজনীয়তা; যখন কম্প্যাক্ট M8 বডির মধ্যে দীর্ঘতর সেন্সিং পরিসীমা ধাতুতে ফ্লাশ-মাউন্ট করার ক্ষমতার চেয়ে বেশি গুরুত্বপূর্ণ হয়, তখন E2E-X4MD1 সঠিক নির্বাচন।

স্টেইনলেস স্টিল (SUS303) হাউজিং এবং তেল-প্রতিরোধী PBT সেন্সিং সারফেস E2E-X4MD1 কে স্ট্যান্ডার্ড প্রক্সিমিটি সেন্সর থেকে আলাদা করে যা পিতল বা দস্তার হাউজিং ব্যবহার করে — এমন উপকরণ যা মেশিন টুল পরিবেশে উপস্থিত ক্ষারীয় কুল্যান্ট এবং ক্লোরিনেটেড কাটিং ফ্লুইডের প্রতি বেশি সংবেদনশীল।

হাউজিং এবং সেন্সিং সারফেস উভয়ই দীর্ঘস্থায়ী ফ্লুইড এক্সপোজারে তাদের মাত্রিক নির্ভুলতা এবং রাসায়নিক অখণ্ডতা বজায় রাখে।

মূল স্পেসিফিকেশন

প্যারামিটার

ইন্ডাকটিভ সেন্সর ডিজাইনে শিল্ডিং এবং সেন্সিং পরিসীমার মধ্যে সম্পর্ক সরাসরি: অভ্যন্তরীণ শিল্ডিং একটি সামনের দিকে প্রক্ষেপিত কোণে দোদুল্যমান ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রকে সীমাবদ্ধ করে, ফ্লাশ-মাউন্ট করা ইনস্টলেশনগুলিকে ধাতু শোষণ থেকে রক্ষা করে তবে অন্তর্নিহিতভাবে ক্ষেত্রের তীব্রতা এবং তাই সেন্সিং পরিসীমা হ্রাস করে।

শিল্ড অপসারণ করলে কয়েল থেকে সব দিকে ক্ষেত্র প্রসারিত হয়, যা পার্শ্বীয় ক্ষেত্র প্রসারণের ব্যয়ে একটি বৃহত্তর সেন্সিং ভলিউম এবং দীর্ঘতর পরিসীমা তৈরি করে।

M8 বডি আকারে, শিল্ডেড E2E 2mm অর্জন করে; আনশিল্ডেড E2E-X4MD1 একই বডি ব্যাস থেকে 4mm অর্জন করে।

সেই 2mm লাভ — সেন্সিং দূরত্বে 100% উন্নতি — এমন অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ যেখানে টার্গেট অ্যাপ্রোচ পাথ মেশিন জ্যামিতি দ্বারা সীমাবদ্ধ এবং সেন্সর মুখের 4mm এর চেয়ে কাছাকাছি আসতে পারে না, অথবা যেখানে টার্গেট স্ট্যান্ডার্ড টেস্ট প্লেটের চেয়ে ছোট এবং অতিরিক্ত সেন্সিং দূরত্ব হ্রাসকৃত টার্গেট এলাকাকে আংশিকভাবে ক্ষতিপূরণ দেয়।

15% সর্বোচ্চ ডিফারেনশিয়াল দূরত্ব (শিল্ডেড মডেলের জন্য 10% এর বিপরীতে) আনশিল্ডেড সেন্সরগুলির অন্তর্নিহিত নরম সুইচিং বৈশিষ্ট্যকে প্রতিফলিত করে।

টার্গেট বিভিন্ন দিক থেকে কাছে এবং দূরে যাওয়ার সাথে সাথে সুইচিং পয়েন্টটি সামান্য বড় জোনের উপর পরিবর্তিত হয় — নিয়ন্ত্রিত ভ্রমণ পথের অবস্থান সনাক্তকরণের জন্য এটি কোনও উদ্বেগ নয়, তবে উচ্চ-নির্ভুলতা অবস্থান পুনরাবৃত্তিযোগ্যতার প্রয়োজনীয়তার জন্য এটি লক্ষণীয়।

ডুয়াল LED + ডায়াগনস্টিক আউটপুট ডিলে

ডুয়াল-ইন্ডিকেটর ডিজাইন সহ অন্যান্য E2E মডেলের মতো, E2E-X4MD1 একটি লাল আউটপুট LED এবং একটি সবুজ সেটিং-রেঞ্জ LED উভয়ই বহন করে। লাল LED প্রতিটি সনাক্তকরণ ইভেন্টকে তাৎক্ষণিকভাবে নিশ্চিত করে; সবুজ LED নিশ্চিত করে যে সেন্সরটি তার নির্ভরযোগ্য 0–3.2mm সেটিং দূরত্বের মধ্যে কাজ করছে, উৎপাদনের সময় একটি অবিচ্ছিন্ন ইনস্টলেশন স্বাস্থ্য পরীক্ষা প্রদান করে।

0.3 থেকে 1 সেকেন্ডের ডায়াগনস্টিক আউটপুট ডিলে এই মডেলের একটি নির্দিষ্ট বৈশিষ্ট্য: সেলফ-ডায়াগনস্টিক কনফিগারেশনে, সেন্সরটি তার নিজস্ব অপারেটিং অবস্থা পর্যবেক্ষণ করে এবং একটি ডায়াগনস্টিক অবস্থা (যেমন সেন্সিং রেঞ্জের সীমার কাছাকাছি অপারেশন বা সনাক্ত করা অস্বাভাবিকতা) সনাক্ত করা হলে একটি বিলম্বিত আউটপুট সংকেত তৈরি করে।

স্ট্যান্ডার্ড পজিশন সেন্সিং অ্যাপ্লিকেশনগুলিতে, এই ডিলেটি সেন্সরের প্রাথমিক সুইচিং আউটপুট না হয়ে তার ডায়াগনস্টিক ফাংশনের অংশ — কন্ট্রোল সিস্টেমে ডায়াগনস্টিক আউটপুট মনিটরিং একীভূত করার সময় সেন্সরের আউটপুট সার্কিট ডকুমেন্টেশনের বিরুদ্ধে নির্দিষ্ট ওয়্যারিং কনফিগারেশন যাচাই করুন।

অবশিষ্ট ভোল্টেজ এবং লোড সামঞ্জস্যতা

3V সর্বোচ্চ অবশিষ্ট ভোল্টেজ আউটপুট সার্কিটের ক্ষেত্রে প্রযোজ্য যখন সেন্সরটি পরিবাহী হয় — 2m কেবল রেট করা লোডে। 24V DC সাপ্লাই সিস্টেমে, 3V অবশিষ্ট মানে লোড প্রায় 21V দেখে যখন সেন্সর আউটপুট ON থাকে। স্ট্যান্ডার্ড PLC ইনপুট কার্ডের জন্য ন্যূনতম ON ভোল্টেজ 11V সহ, এটি স্পেসিফিকেশনের মধ্যে রয়েছে।

উচ্চতর ন্যূনতম ON ভোল্টেজ সহ লোড ডিভাইসগুলির জন্য (কিছু পুরানো রিলে কয়েল বা পাইলট লাইট যা পূর্ণ 24V অপারেশনের জন্য ডিজাইন করা হয়েছে), লোড টার্মিনালে 21V সমস্ত পরিস্থিতিতে ডিভাইসটিকে নির্ভরযোগ্যভাবে সক্রিয় করার জন্য যথেষ্ট কিনা তা যাচাই করুন, যার মধ্যে নিম্ন-প্রান্তের সাপ্লাই ভোল্টেজ সহনশীলতাও অন্তর্ভুক্ত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: E2E-X4MD1 আনশিল্ডেড ইনস্টলেশনের জন্য প্রয়োজনীয় "মেটাল-ফ্রি জোন" কী?

Omron E2E সিরিজের ইনস্টলেশন ডকুমেন্টেশনে সেন্সর বডি ব্যাসের উপর ভিত্তি করে মাউন্টিং মেটাল-ফ্রি জোন নির্দিষ্ট করে। M8 আনশিল্ডেড সেন্সরগুলির জন্য, মেটাল ব্র্যাকেটের বোরটি চ্যামফার্ড বা কাউন্টারসাঙ্ক করা উচিত যাতে সেন্সিং ফেস পেরিমিটারের প্রায় 1 × সেন্সর বডি ব্যাস (8mm) এর মধ্যে কোনও ধাতব উপাদান না থাকে।

সেন্সর টিপটি একটি নির্দিষ্ট দূরত্বে মাউন্টিং হোল থেকে বের হতে হবে। এই মাত্রাগুলি Omron-এর ইনস্টলেশন ডায়াগ্রামে সরবরাহ করা হয় এবং বডি সাইজ এবং সেন্সিং দূরত্বের উপর নির্ভর করে সামান্য পরিবর্তিত হয় — সর্বদা M8 আনশিল্ডেড মডেলগুলির জন্য E2E ক্যাটালগ ডেটার বিরুদ্ধে যাচাই করুন।

প্রশ্ন 2: স্ট্যান্ডার্ড সেন্সিং অবজেক্ট হল 20 × 20 × 1মিমি লোহা — M12 সেন্সরের 12 × 12মিমি টার্গেটের চেয়ে বড়। কেন?

বৃহত্তর স্ট্যান্ডার্ড টার্গেট এলাকা একটি আনশিল্ডেড সেন্সরের প্রশস্ত, কম ফোকাসড সেন্সিং ক্ষেত্রকে ক্ষতিপূরণ দেয়। আনশিল্ডেড ইন্ডাকটিভ সেন্সরগুলি শিল্ডেড প্রকারের চেয়ে একটি বিস্তৃত ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র প্রজেক্ট করে, যার জন্য নির্ভরযোগ্য সুইচিংয়ের জন্য রিসিভারে পর্যাপ্ত ফ্লাক্স ফেরত দেওয়ার জন্য একটি বৃহত্তর টার্গেট এলাকার প্রয়োজন হয়।

20 × 20মিমি টেস্ট প্লেট নিশ্চিত করে যে সেন্সিং ক্যারেক্টারাইজেশন সম্পূর্ণ আনশিল্ডেড ফিল্ড জ্যামিতির জুড়ে ফিল্ড কভারেজ প্রতিফলিত করে। অ্যাপ্লিকেশনগুলিতে যেখানে প্রকৃত টার্গেট 20 × 20মিমি এর চেয়ে ছোট, সেখানে আসল টার্গেট দিয়ে আসল সুইচিং দূরত্ব পরিমাপ করুন — কার্যকর পরিসীমা টার্গেট এলাকার উপর নির্ভর করে ছোট হতে পারে।

প্রশ্ন 3: E2E-X4MD1 কি অ্যালুমিনিয়াম বা তামার মতো নন-ফেরাস ধাতু সনাক্ত করতে পারে?

হ্যাঁ, তবে ছোট কার্যকর সেন্সিং দূরত্বে। নন-ফেরাস ধাতুগুলির লোহার তুলনায় সংশোধন ফ্যাক্টর রয়েছে: অ্যালুমিনিয়াম প্রায় 0.3–0.4×, পিতল প্রায় 0.4–0.5×, তামা প্রায় 0.3×। 4mm লোহার সেন্সিং দূরত্বে, অ্যালুমিনিয়াম টার্গেটগুলি প্রায় 1.2–1.6মিমি কার্যকর পরিসীমা তৈরি করে — এখনও সনাক্তযোগ্য তবে অনেক কাছাকাছি ইনস্টলেশন গ্যাপের প্রয়োজন। সর্বদা নির্দিষ্ট ধাতব সংকর, পুরুত্ব এবং টার্গেট মাত্রা দিয়ে যাচাই করুন, কারণ সংকর গঠন সংশোধন ফ্যাক্টরকে উল্লেখযোগ্যভাবে প্রভাবিত করে।

প্রশ্ন 4: সেন্সরের জন্য অপারেটিং তাপমাত্রা -25°C থেকে +70°C, স্টোরেজের জন্য -40°C থেকে +85°C। ঠান্ডা স্টোরেজের পরে কি কোনও ব্রেক-ইন পিরিয়ড আছে?

কোনও নির্দিষ্ট ব্রেক-ইন পদ্ধতির প্রয়োজন নেই, তবে খুব কম তাপমাত্রায় ( -25°C এর নিচে) স্টোরেজের পরে ব্যবহারের আগে সেন্সরটিকে অপারেটিং তাপমাত্রায় সমতা অর্জনের অনুমতি দেওয়া উচিত। যখন কোনও ইন্ডাকটিভ সেন্সরের অভ্যন্তরীণ উপাদানগুলি রেট করা অপারেটিং সর্বনিম্ন তাপমাত্রার নিচে থাকে তখন পাওয়ারিং করলে, যদি পরিবেষ্টিত আর্দ্রতা উপস্থিত থাকে তবে হাউজিংয়ের ভিতরে ঘনীভবন হওয়ার ঝুঁকি থাকে এবং ইলেকট্রনিক উপাদানগুলি অপারেটিং তাপমাত্রা সীমার মধ্যে না আসা পর্যন্ত স্পেসিফিকেশনের মধ্যে পারফর্ম নাও করতে পারে।

ঠান্ডা-সংরক্ষিত সেন্সরগুলিকে ইনস্টলেশনের আগে একটি পরিষ্কার, শুষ্ক পরিবেশে অপারেটিং তাপমাত্রায় আনা স্ট্যান্ডার্ড শিল্প অনুশীলন।

প্রশ্ন 5: E2E-X4MD1 এবং E2E-X4MD2 ভ্যারিয়েন্টগুলির মধ্যে পার্থক্য কী?

D1 প্রত্যয়টি নরমালি ওপেন (NO) আউটপুট নির্দেশ করে — টার্গেট সনাক্ত করা হলে আউটপুট পরিবাহী হয়।

D2 প্রত্যয়টি নরমালি ক্লোজড (NC) ভ্যারিয়েন্ট — টার্গেট উপস্থিত না থাকলে আউটপুট পরিবাহী হয় এবং টার্গেট সনাক্ত করা হলে খোলে। অন্যান্য সমস্ত স্পেসিফিকেশন (সেন্সিং দূরত্ব, হাউজিং, ফ্রিকোয়েন্সি, সাপ্লাই, কেবল) অভিন্ন।

স্ট্যান্ডার্ড উপস্থিতি-সনাক্তকরণ সার্কিটগুলির জন্য D1 নির্বাচন করুন যেখানে টার্গেট সনাক্তকরণ লোডকে সক্রিয় করে; D1 নির্বাচন করুন ফেইল-সেফ সার্কিট বা রিভার্স-লজিক অ্যাপ্লিকেশনগুলির জন্য যেখানে আইডল-স্টেট আউটপুট প্রয়োজন।
