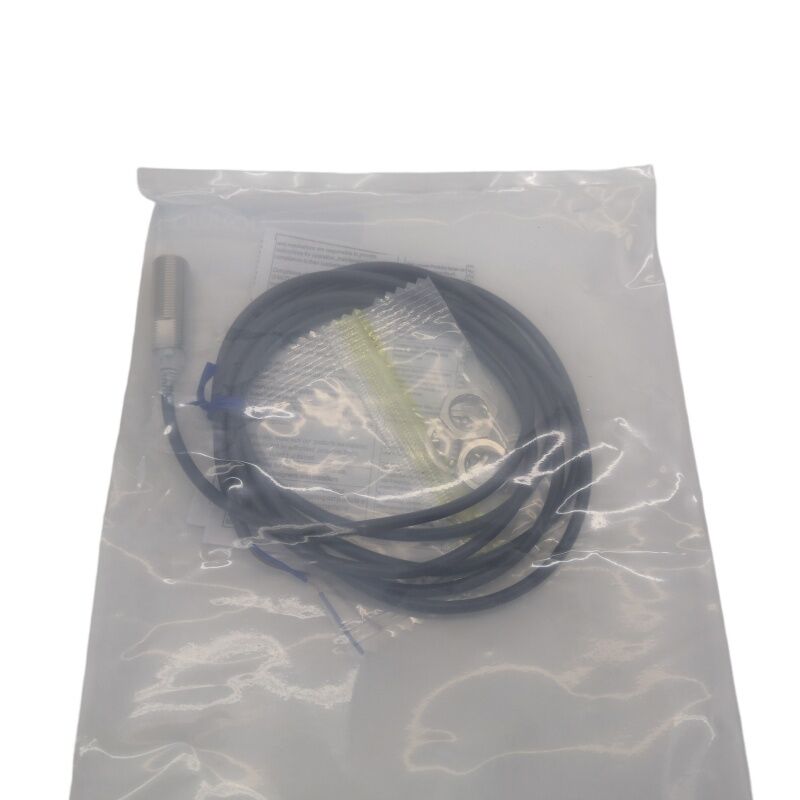

নতুন ইন বক্স সান্নিধ্য সুইচ E2E-X3D1-N E2EX3D1N

ওম্রন E2E-X3D1-N∙ ∙ ইন্ডাক্টিভ প্রক্সিমিটি সেন্সর ∙ এম১২ স্কিলড, ৩ মিমি নো, ডিসি ২-ওয়্যার, ১০ ∙৩০ ভিডিসি, ১ কিলোহার্টজ, ডুয়াল এলইডি, আইপি৬৭ অয়েল-প্রুফ, ২ মিটার প্রি-ওয়্যারড ক্যাবল

সংক্ষিপ্ত বিবরণ

দ্যওম্রন E2E-X3D1-Nএটি একটি এম১২ স্কিল্ড ইন্ডাক্টিভ প্রক্সিমিটি সেন্সর যার সেন্সিং দূরত্ব ৩ মিমি এবং ডিসি ২-ডায়ার স্বাভাবিকভাবে খোলা আউটপুট, যা ২ মিটার তেল-প্রতিরোধী পিভিসি ক্যাবল দিয়ে প্রাক-ক্যাবলযুক্ত।

It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.

ওমরনের E2E সিরিজের মধ্যে, X3D1-N এর M12 বডি আকার একটি ব্যবহারিক মধ্যম স্থল দখল করে।এম 12 থ্রেড এবং 3 মিমি সেন্সিং দূরত্ব সাধারণ শিল্প মেশিন টুল এবং অটোমেশন অ্যাপ্লিকেশনগুলিতে সবচেয়ে ব্যাপকভাবে প্রয়োগ করা আকার-টু-রেঞ্জের সমন্বয়কে উপস্থাপন করে.

M8 (2mm sensing) থেকে M12 (3mm sensing) পর্যন্ত ধাপে ধাপে একটি মিলিমিটার ডিটেকশন ক্লিয়ারেন্স যোগ করা হয় যা মাউন্টিং ভুল সমন্বয়, লক্ষ্য পৃষ্ঠের পরিবর্তন,এবং কাঠামোগত তাপীয় সম্প্রসারণ যা উত্পাদনের সময় তার সেট মান থেকে প্রকৃত sensing ফাঁক স্থানান্তর করতে পারেন.

২ মিটার দীর্ঘ এই ক্যাবলটি মেশিনের কনফিগারেশনের জন্য উপযুক্ত যেখানে সেন্সরটি কন্ট্রোল প্যানেল বা টার্মিনাল বক্সের কয়েক মিটারের মধ্যে অবস্থিত।

কোন সংযোগকারী পিন বরাদ্দ টেবিল প্রয়োজন হয় না, কোন ক্ষেত্র সংযোগকারী উৎস বা একত্রিত ¢ সেন্সর তার তারের শেষ খালি এবং টার্মিনাল সংযোগের জন্য প্রস্তুত সঙ্গে আসে।

উচ্চতর কম্পনের ইনস্টলেশনের জন্য বা নির্দিষ্ট ক্যাবল লাইন সংযোগ বিচ্ছিন্ন না করে সেন্সর প্রতিস্থাপন প্রয়োজন অ্যাপ্লিকেশনের জন্য,M1G সংযোগকারী বৈকল্পিক ক্ষেত্র-বিচ্ছিন্নযোগ্য M12 ইন্টারফেসের সাথে একই বৈদ্যুতিক স্পেসিফিকেশন সরবরাহ করে.

মূল বৈশিষ্ট্যাবলী

ডুয়াল এলইডি ইন্ডিকেটরগুলি হাউজিংয়ে নির্মিত

E2E-X3D1-N দুটি LED সূচক বহন করে যা পৃথক, পরিপূরক ফাংশনগুলি পরিবেশন করে। লাল LED আউটপুটটি চালিত হওয়ার সময় আউটপুট অবস্থাটি প্রতিফলিত করে,খোলা অবস্থায় বন্ধ ✓ ডায়াগনস্টিক সরঞ্জাম ছাড়াই ক্রমাগত অপারেশনাল নিশ্চিতকরণ প্রদান.

সবুজ এলইডি নির্দেশ করে যে লক্ষ্যমাত্রা 0 ′′ 2.4 মিমি সেটিং পরিসরের মধ্যে রয়েছে কিনা, যা দেখায় যে সেন্সরটি তার সেন্সিং সক্ষমতার প্রান্তে নয় বরং তার নির্ভরযোগ্য সনাক্তকরণ অঞ্চলে কাজ করছে.

ইনস্টলেশনের সময়, সবুজ এলইডি হল প্রধান কমিশনিং টুল।একটি স্থিতিশীল সবুজ LED বর্তমান ফাঁক নির্ভরযোগ্য সেটিং দূরত্ব মধ্যে নিশ্চিত করে.

যদি সবুজ সূচকটি আলোকিত না হয় বা লক্ষ্যবস্তুটি তার ভ্রমণের মাধ্যমে চলার সাথে সাথে ঝলকানি দেয় তবে ফাঁকটি সেটিং দূরত্ব অতিক্রম করে এবং মাউন্ট পজিশনটি সামঞ্জস্য করতে হবে।

এটি ট্রায়াল-এন্ড-এয়ারর ফাঁক সেটিং দূর করে এবং প্রথম পাওয়ার-আপ এবং নিশ্চিত নির্ভরযোগ্য অপারেশন থেকে একটি চাক্ষুষ চেক পর্যন্ত সময় হ্রাস করে।

ডিসি 2-ড্রাইভ নং ️ সংজ্ঞায়িত সীমাবদ্ধতার সাথে সরলতা

ডিসি ২-ওয়্যার সার্কিট ধারাবাহিকভাবে সেন্সরকে ধনাত্মক সরবরাহ এবং সাধারণের মধ্যে লোডের সাথে রাখে। যখন কোনও লক্ষ্য উপস্থিত থাকে না, তখন আউটপুটটি 0.8 এমএ ফুটো দিয়ে খোলা থাকে।

যখন একটি লক্ষ্যমাত্রা 3 মিমি ক্ষেত্রে প্রবেশ করে, আউটপুট চালিত হয় এবং বর্তমান লোডের মাধ্যমে প্রবাহিত হয়।

দুটি কন্ডাক্টর ঃ পজিটিভ এবং লোড ঃ উভয়ই সরবরাহ এবং সংকেত ফাংশন বহন করে, 3-ডায়ার সেন্সর ডিজাইনের ডেডিকেটেড সরবরাহের তারকে বাদ দেয়।

ব্যবহারিক সীমাবদ্ধতাগুলি ন্যূনতমঃ নির্ভরযোগ্য সুইচিংয়ের জন্য লোড বর্তমান কমপক্ষে 3 এমএ হতে হবে (সমস্ত স্ট্যান্ডার্ড পিএলসি ডিজিটাল ইনপুট দ্বারা পূরণ করা হয়) এবং 0.8 mA অফ-স্টেট ফুটো ইনপুট এর ON থ্রেশহোল্ডে পৌঁছাতে পারবে না (স্ট্যান্ডার্ড 24V PLC ইনপুট 5 mA বা তার বেশি স্যুইচ, 0.8 mA ফুটো পরিষ্কার রেখে) ।

অস্বাভাবিক বর্তমান বৈশিষ্ট্যযুক্ত কোনও লোডের জন্য, ইনস্টলেশনের আগে উভয় পরামিতি যাচাই করুন।

সেন্সরটির সার্জ দমনকারী এবং শর্ট সার্কিট সুরক্ষা ইনস্টলেশন ত্রুটি এবং ইনডাকটিভ লোড ট্রানজিয়েন্টগুলি শোষণ করে যা অন্যথায় আউটপুট পর্যায়ে ক্ষতিগ্রস্থ হবে।

ঢালাই ফ্লাশ মাউন্টিং field ক্ষেত্রের বহুমুখিতা

অভ্যন্তরীণ ঢালাই ইলেক্ট্রোম্যাগনেটিক সেন্সিং ক্ষেত্রকে অক্ষীয়ভাবে ফোকাস করে, যা ধাতব ব্র্যাকেটের ইনস্টলেশনে পার্শ্ববর্তী ধাতু দ্বারা শোষিত হবে এমন পার্শ্ববর্তী ক্ষেত্রকে প্রতিরোধ করে।

E2E-X3D1-N গহ্বরগুলি M12 × 1 মিমি গর্তে ঢোকায়, ফ্লাশ বা ধাতুতে ঢোকানো হয় এবং স্ট্যান্ডার্ড M12 লক বাদাম দিয়ে সুরক্ষিত হয়।

সেন্সর পৃষ্ঠের ধাতব পৃষ্ঠের থেকে পিছনে সেট করা প্রয়োজন এমন ইনস্টলেশনের জন্য, সেটিং দূরত্বের পরিসীমা (0 √ 2.)4mm) যান্ত্রিক মাউন্ট কনফিগারেশন পরিবর্তন ছাড়া সমন্বয় মার্জিন প্রদান করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ E2E-X3D1-N এর সংযোগ ইন্টারফেস কি? কিভাবে ক্যাবলটি কন্ট্রোল প্যানেলে সংযোগ করে?

E2E-X3D1-N তেল-প্রতিরোধী পিভিসি তারের 2 মিটার দিয়ে জাহাজগুলিকে খালি তারের শেষ দিয়ে শেষ করা হয়। দুটি কন্ডাক্টর সরবরাহ করা হয়ঃবাদামী তার (পরিষেবা ধনাত্মক +24V DC সংযোগ) এবং নীল তার (লোড/আউটপুট ২৪V DC সংযোগ).

কন্ট্রোল প্যানেল বা মেশিন সংযোগ বাক্সের টার্মিনাল স্ক্রুগুলি সরাসরি খালি প্রান্তগুলি গ্রহণ করে। একটি স্ক্রু ড্রাইভারের বাইরে কোনও সংযোগকারী অ্যাডাপ্টার বা সরঞ্জামের প্রয়োজন হয় না।

প্রশ্ন ২ঃ গণনা অ্যাপ্লিকেশনের জন্য এই সেন্সরটির পছন্দকে 1kHz প্রতিক্রিয়া ফ্রিকোয়েন্সি কীভাবে প্রভাবিত করে?

1kHz এ, সেন্সর প্রতি সেকেন্ডে 1000 পূর্ণ ON/OFF সনাক্তকরণ চক্র সম্পন্ন করে।প্রতিটি লক্ষ্যমাত্রা অন্তত একটি পূর্ণ চক্রের জন্য sensing ক্ষেত্রের মধ্যে থাকতে হবে অর্থ খুব দ্রুত চলমান ছোট লক্ষ্যমাত্রা মিস করা যেতে পারে.

একটি ব্যবহারিক সীমাবদ্ধতাঃ লক্ষ্যমাত্রা 1 মিমি / সেকেন্ডে একটি 3 মিমি সেন্সিং জোন ট্রানজিট প্রায় 3 মিমি মধ্যে অতিক্রম করে, 1kHz এ 4.5 সুইচিং চক্রগুলি আবরণ করে। 10 মিমি / সেকেন্ডে ট্রানজিট সময় 0.3 মিমিতে কমে যায়,এক চক্রের কম.

দ্রুত গতির টার্গেট অ্যারেগুলির সাথে অ্যাপ্লিকেশনগুলির জন্য, নির্ভরযোগ্য গণনা নিশ্চিত করার জন্য 1kHz সময়ের সাথে প্রত্যাশিত ট্রানজিট সময় গণনা করুন।

প্রশ্ন 3: স্ট্যান্ডার্ড সেন্সর অবজেক্ট হল আয়রন 12 × 12 × 1 মিমি ∙ অ্যালুমিনিয়াম লক্ষ্যগুলির জন্য কোন হ্রাস প্রযোজ্য?

অ্যালুমিনিয়ামের একটি সংশোধন ফ্যাক্টর প্রায় 0.3 ¢ 0.4 × এর জন্য shielded E2E M12 সেন্সর। 3mm লোহা রেটিং সহ E2E-X3D1-N এর জন্য,একই আকারের অ্যালুমিনিয়াম লক্ষ্যমাত্রা প্রায় 0 এর কার্যকর সুইচিং দূরত্ব তৈরি করে.৯.১.২ মিমি।

ক্ষুদ্র অ্যালুমিনিয়াম লক্ষ্যমাত্রা আরও হ্রাস পায়।নির্দিষ্ট অংশের সাথে প্রকৃত সুইচিং পয়েন্টটি পরিমাপ করুন এবং সেন্সর অবস্থানটি স্থির করার আগে ইনস্টলেশন ফাঁকটির সাথে এটি বৈধ করুন.

প্রশ্ন 4: পিএলসি তারের পরিবর্তন না করেই কি E2E-X3D1-N কে M1G সংযোগকারী বৈকল্পিকের সাথে প্রতিস্থাপন করা যেতে পারে?

সেন্সর স্পেসিফিকেশন, আউটপুট সার্কিট এবং সরবরাহ ভোল্টেজ E2E-X3D1-N (ক্যাবল) এবং E2E-X3D1-M1G (M12 সংযোগকারী) এর মধ্যে অভিন্ন।

সংযোগকারী বৈকল্পিকের সাথে প্রতিস্থাপনের জন্য একটি সামঞ্জস্যপূর্ণ এম 12 ফিল্ড ক্যাবল সমাবেশের উত্স প্রয়োজন এবং এটি নিয়ন্ত্রণ প্যানেল টার্মিনালে রুট করা প্রয়োজন PLC টার্মিনাল স্ট্রিপ তারের অপরিবর্তিত থাকতে পারে,টার্মিনাল এবং সেন্সর সংযোগকারীর মধ্যে কেবল ক্ষেত্রের ক্যাবল যোগ করা হয়েছে.

সংযোগকারী পিনের বিন্যাস (বাদামী = পিন 1 = +V, নীল = পিন 4 = 0V) ক্যাবল সমন্বয়ের তারের সাথে মিলতে হবে।

প্রশ্ন 5: E2E-X3D1-N ইনস্টলেশনের পরে কোন সমন্বয় প্রয়োজন?

কোন সমন্বয় প্রয়োজন হয় না। সেন্সরটি 3 মিমি নামমাত্র সেন্সিং দূরত্বের জন্য কারখানায় ক্যালিব্রেট করা হয়।

০২.৪ মিমি সেটিং রেঞ্জের মধ্যে একটি ফাঁকে মাউন্ট করার পরে এবং তারের সংযোগ করার পরে,লক্ষ্যমাত্রা পরিসীমা মধ্যে যখন লাল LED illuminates এবং সবুজ LED স্থিতিশীল হয় (অবকাশ নির্ভরযোগ্য সেটিং দূরত্ব মধ্যে হয় ইঙ্গিত) নিশ্চিত করে অপারেশন যাচাই.

যদি সবুজ এলইডি বন্ধ থাকে বা অস্থির হয়, তবে গ্যাপটি হ্রাস করুন যতক্ষণ না এটি ধারাবাহিকভাবে আলোকিত হয়। কোনও পন্টিওমিটার বা প্রোগ্রামিংয়ের প্রয়োজন নেই।
