| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | OMRON |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | E2E-X3D1 |

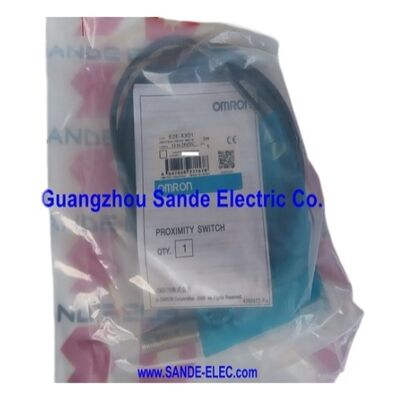

দ্যওম্রন E2E-X3D1এটি একটি এম১২ স্কিল্ড ইন্ডাক্টিভ প্রক্সিমিটি সেন্সর যা ৩ মিমি সেন্সিং দূরত্ব এবং ডিসি ২-ওয়্যার স্বাভাবিকভাবে খোলা আউটপুট সহ। এম৮ বডি থেকে এম১২ এ উন্নীত হওয়া দুটি সুবিধা নিয়ে আসেঃবৃহত্তর থ্রেড উচ্চ কম্পন মেশিন পরিবেশে আরো নিরাপদ যান্ত্রিক মাউন্ট প্রদান করে, and the larger sensing face area generates a stronger electromagnetic field — which is why the E2E-X3D1 achieves 3mm sensing from a shielded M12 body when an M8 shielded sensor of the same type reaches only 2mm.
3 মিমি সেন্সিং দূরত্ব এবং 0 ′′ 2.4 মিমি সেটিং ব্যাপ্তি ইনস্টলারকে ছোট এম 8 সেন্সরগুলির অনুমতির চেয়ে সেন্সর মুখ এবং লক্ষ্যের মধ্যে আরও বেশি কাজের ক্লিয়ারেন্স দেয়।
এই অতিরিক্ত সহনশীলতা লক্ষ্যবস্তুর কাছে পৌঁছানোর সময় ভুল সমন্বয়, যান্ত্রিক পরিধান,এবং স্ট্রাকচারাল উপাদানগুলির তাপীয় সম্প্রসারণ যা সেন্সর এবং লক্ষ্যবস্তু ধরে রাখে যা সমস্ত মেশিনের অপারেটিং চক্রের উপর কার্যকর ফাঁক পরিবর্তন করে.
যেখানে 1.5 মিমি সেট করা একটি এম 8 সেন্সর মেশিনটি উত্তপ্ত হওয়ার সাথে সাথে তার অপারেটিং সীমাতে পৌঁছতে পারে এবং কাঠামোগুলি প্রসারিত হয়, 2 মিমি এ সেট করা E2E-X3D1 তার 2 এর মধ্যে আরামদায়কভাবে বসে।সম্পূর্ণ তাপ পরিসীমা জুড়ে 4 মিমি সেটিং পরিসীমা.
একাধিক সংযোগ বৈকল্পিক পাওয়া যায় ️ প্রাক-ক্যাবলযুক্ত 2 মি বা 5 মি তেল-প্রতিরোধী পিভিসি তারের (E2E-X3D1-N), M12 সংযোগকারী (E2E-X3D1-M1),অথবা M12 IEC-arrangement-connector (E2E-X3D1-M1G) ️ E2E-X3D1 এডাপ্টার হার্ডওয়্যার ছাড়াই ইনস্টলেশনের মেশিনের তারের স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ.
| প্যারামিটার | মূল্য |
|---|---|
| দূরত্ব সনাক্তকরণ | 3 মিমি (±10%) |
| দূরত্ব নির্ধারণ | ০.২.৪ মিমি |
| আবাসন | M12 × 1 মিমি, সুরক্ষিত |
| আউটপুট | ডিসি ২-ডায়ার, NO, মেরুকরণ সহ |
| সরবরাহ ভোল্টেজ | 12 ̊ 24 ভোল্ট DC |
| অপারেটিং রেঞ্জ | ১০ ০৩০ ভি ডিসি |
| স্যুইচিং ক্ষমতা | ৩ ০১০০ এমএ |
| ফুটো প্রবাহ | 0.8 mA সর্বোচ্চ |
| প্রতিক্রিয়া ফ্রিকোয়েন্সি | ১ কিলোহার্টজ |
| স্ট্যান্ডার্ড লক্ষ্যমাত্রা | লোহা ১২ × ১২ × ১ মিমি |
| আইপি রেটিং | IP67 + তেল-প্রতিরোধী |
| আবাসনের উপাদান | নিকেলযুক্ত পিতল |
| সূচক | লাল এলইডি (আউটপুট) + সবুজ এলইডি (সেটিং রেঞ্জ) |
| মানদণ্ড | EN60947-1, EN60947-5-2, সিই |
E2E-X3D1 দুটি LED সূচক বৈশিষ্ট্যযুক্ত যা পৃথক কমিশনিং এবং অপারেশনাল ফাংশনগুলি পরিবেশন করে, ছোট M8 সেন্সরগুলিতে পাওয়া একক-LED ডিজাইনের একটি পদক্ষেপ।
দ্যলাল এলইডিআউটপুট অবস্থা প্রতিফলিত করেঃ যখন আউটপুটটি চালিত হয় (লক্ষ্য সনাক্ত করা হয়, সার্কিট সক্রিয় হয়) এবং যখন আউটপুটটি খোলা থাকে (লক্ষ্য নেই) তখন এটি জ্বলতে থাকে। উৎপাদন পর্যবেক্ষণের সময়, the red LED provides continuous visual confirmation of each detection event — particularly useful for verifying that a conveyor is counting parts correctly or that a cylinder is reaching its end position on every cycle.
দ্যসবুজ এলইডিহল সেটিং রেঞ্জ ইন্ডিকেটরঃ এটি যখন লক্ষ্যমাত্রা 0 ¢ 2.4 মিমি সেটিং রেঞ্জের মধ্যে থাকে তখন এটি আলোকিত হয়, যেখানে সনাক্তকরণ নির্ভরযোগ্য এবং স্থিতিশীল। ইনস্টলেশনের সময়,মেশিন সেট আপ এবং তার উদ্দেশ্যে অবস্থানে লক্ষ্য সঙ্গে, সবুজ এলইডি ধারাবাহিকভাবে জ্বলতে হবে।
যদি সবুজ এলইডি ফ্ল্যাশ করে বা লক্ষ্যমাত্রা নির্ধারিত অবস্থানে থাকলে আলোকিত না হয়, তবে সেন্সরটি তার নির্ভরযোগ্য সেটিং পরিসরের কাছাকাছি বা বাইরে কাজ করছে এবং ফাঁকটি সামঞ্জস্য করতে হবে।এই সূচকটি প্রাথমিক সেটআপের সময় একটি পৃথক মাল্টিমিটার বা ডায়াগনস্টিক স্ক্রিনের প্রয়োজনীয়তা দূর করে.
এম১২ থ্রেড স্ট্যান্ডার্ড ইউরোপীয় এবং বিশ্বব্যাপী মেশিন ডিজাইনের জন্য শিল্প ঘনিষ্ঠতা সেন্সরগুলির জন্য প্রভাবশালী যান্ত্রিক বিন্যাস।
বৃহত্তর থ্রেড ক্রস-সেকশন (12 মিমি ব্যাস 8 মিমি বনাম এম 8) লক বাদামে বৃহত্তর টর্ক ক্ষমতা সরবরাহ করে, সংবেদককে কম্পনের অধীনে ঘোরানোর ঝুঁকি হ্রাস করে।
ঘূর্ণনশীল মেশিন টেবিল, উচ্চ-চক্র প্রেস বা ধ্রুবক যান্ত্রিক কম্পনের শিকার সরঞ্জামগুলিতে অ্যাপ্লিকেশনগুলিতে,M12 থ্রেড দীর্ঘ সেবা সময় M8 তুলনায় অনেক বেশি নির্ভরযোগ্যভাবে সেন্সর অবস্থান বজায় রাখে.
এম১২ ই২ই সেন্সরের জন্য স্ট্যান্ডার্ড হাউজিং উপাদান হল নিকেলযুক্ত ব্রাস।
নিকেল প্লাটিং মেশিন টুল পরিবেশে সম্মুখীন কাটা শীতল এবং তেল বিরুদ্ধে জারা প্রতিরোধের প্রদান করে,যখন অন্তর্নিহিত ব্রোঞ্জ সঠিকতা থ্রেড জন্য ভাল machinability এবং মাত্রিক নির্ভুলতা প্রদান করে.
সর্বাধিক জারা প্রতিরোধের প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য, বিশেষত আক্রমণাত্মক শীতল পদার্থ বা ওয়াশিং পরিবেশের জন্য, E2E M12 সিরিজের স্টেইনলেস স্টিলের হাউজিং রূপগুলি উপলব্ধ।
একটি M12 বিক্ষিপ্ত শরীরের 3 মিলিমিটার ডিসেন্সিং দূরত্ব হল সাধারণ মেশিন টুল অবস্থান ডিসেন্সিংয়ের বৃহত্তম অংশকে কভার করেঃ বায়ুসংক্রান্ত সিলিন্ডারে ভ্রমণের শেষ,ফিক্সচারগুলিতে আংশিক উপস্থিতি নিশ্চিতকরণ, প্যালেট অবস্থান সনাক্তকরণ কনভেয়র সিস্টেমে, এবং নিরাপত্তা গার্ড পর্যবেক্ষণ।
The wider sensing range of M12 sensors (relative to M8) also makes them appropriate for detecting targets with surface variation — cast or formed parts where the presented surface is not perfectly flat or consistent, যার জন্য এমন একটি সেন্সিং ব্যাপ্তি প্রয়োজন যা পৃষ্ঠের বৈচিত্র্য জুড়ে নির্ভরযোগ্য সনাক্তকরণ বজায় রাখে।
সংযোগ বৈকল্পিক মেশিনের তারের মান সঙ্গে একই E2E-X3D1 sensing স্পেসিফিকেশন ইনস্টল করা যাবেঃকোন ফিল্ড সংযোগকারী ছাড়া একটি টার্মিনাল স্ট্রিপ সরাসরি প্রাক-ক্যাবার্ড N 2M বৈকল্পিক রুট; এম 1 এবং এম 1 জি সংযোগকারী বৈকল্পিকগুলি ওম্রনের এম 12 ফিল্ড ক্যাবল সমন্বয়গুলির সাথে মিলিত হয়, যা মেশিনের তারের শক্তিবৃদ্ধিকে বিরক্ত না করে সেন্সরটি প্রতিস্থাপনের অনুমতি দেয়।
প্রশ্ন ১ঃ ব্যবহারিক প্রয়োগে E2E-X3D1 (M12) এবং E2E-X2D1 (M8) এর মধ্যে পার্থক্য কী?
উভয়ই অনুরূপ সার্কিট বৈশিষ্ট্যযুক্ত ডিসি 2-ওয়্যার NO সেন্সর। মূল পার্থক্যগুলি হ'ল শারীরিক আকার (এম 12 বনাম এম 8), সেন্সিং দূরত্ব (3 মিমি বনাম 2 মিমি), প্রতিক্রিয়া ফ্রিকোয়েন্সি (1kHz বনাম 1.5kHz),এবং স্ট্যান্ডার্ড টার্গেট আকার (12×12mm vs 8×8mm).
সংকীর্ণ ইনস্টলেশন স্পেস বা যেখানে শুধুমাত্র একটি ছোট লক্ষ্য সনাক্ত করা হয় M8 নির্বাচন করুন। বৃহত্তর sensing দূরত্ব জন্য M12 নির্বাচন করুন, কম্পন প্রবণ অবস্থানে ভাল মাউন্ট স্থিতিশীলতা,অথবা বড় লক্ষ্যবস্তু বৈশিষ্ট্য সনাক্ত করার সময়.
এম১২ ক্যারিজারে একটি ডুয়াল-এলইডি ইন্ডিকেটরও রয়েছে যা এম৮ ভেরিয়েন্টে পাওয়া যায় না।
প্রশ্ন ২ঃ ৩ মিমি রেটযুক্ত সেন্সরে সেটিং দূরত্ব ০ ০২.৪ মিমি ০ কেন সেটিং রেঞ্জ নামমাত্র সেন্সিং দূরত্বের চেয়ে কম?
ওম্রন 3 মিমি নামমাত্র সেন্সিং দূরত্বকে সেই দূরত্ব হিসাবে নির্ধারণ করে যেখানে সেন্সর নির্দিষ্ট পরীক্ষাগারীয় অবস্থার অধীনে স্ট্যান্ডার্ড পরীক্ষার লক্ষ্যমাত্রা নির্ভরযোগ্যভাবে সনাক্ত করে।
সেটিং ব্যাপ্তি (0 √ 2.4 মিমি, নামমাত্র প্রায় 80%) বাস্তব বিশ্বের ভেরিয়েবলগুলির জন্য কার্যকর কাজের অঞ্চলঃ উত্পাদন সহনশীলতা (± 10% Sn),তাপমাত্রা প্রভাব (±10% -২৫°C থেকে +৭০°C), ভোল্টেজ পরিবর্তন (নামমাত্র ভোল্টেজ পরিসীমা উপর ± 1%), এবং লক্ষ্য পৃষ্ঠ পরিবর্তন।
০ ০.৪ মিমি পরিসরের মধ্যে সেটিং একযোগে এই সমস্ত ভেরিয়েবলের বিরুদ্ধে মার্জিন সরবরাহ করে, অপারেটিং শর্তগুলির পুরো পরিসরে নির্ভরযোগ্য সুইচিং নিশ্চিত করে।
প্রশ্ন 3: স্ট্যান্ডার্ড লক্ষ্যমাত্রা হল 12 × 12 × 1 মিমি আয়রন, যদি প্রকৃত লক্ষ্য উপাদানটি স্টেইনলেস স্টিল হয়?
স্টেইনলেস স্টিল (অ-চৌম্বকীয় অস্টেনাইটিক গ্রেড যেমন 304 বা 316) এর E2E সুরক্ষিত সেন্সরগুলির জন্য প্রায় 0.6 ¢ 0.75 × এর একটি সংশোধন ফ্যাক্টর রয়েছে। E2E-X3D1 এর জন্য,এটি প্রায় 1 এর একটি কার্যকর sensing দূরত্ব অনুবাদ করেস্ট্যান্ডার্ড লোহার টেস্ট প্লেটের সমান আকারের একটি 316 স্টেইনলেস টার্গেটের জন্য.8 ¢ 2.25 মিমি।
স্টেইনলেস স্টিলের জন্য গণনাকৃত কার্যকর পরিসরের মধ্যে ইনস্টলেশন ফাঁক সেট করুন এবং যান্ত্রিক মাউন্ট শেষ করার আগে প্রকৃত সুইচিং পয়েন্টটি যাচাই করুন।
চৌম্বকীয় স্টেইনলেস গ্রেড (যেমন 430) লোহার কাছাকাছি আচরণ করে এবং নামমাত্র রেটিংয়ের কাছাকাছি দূরত্ব তৈরি করতে পারে।
প্রশ্ন ৪ঃ একাধিক E2E-X3D1 সেন্সর একে অপরের সাথে হস্তক্ষেপ না করে একে অপরের পাশে লাগানো যেতে পারে?
সুরক্ষিত ইন্ডাক্টিভ সেন্সরগুলির মধ্যে পারস্পরিক হস্তক্ষেপ সম্ভব যখন দুটি সেন্সর একে অপরের মুখোমুখিভাবে তাদের সেন্সর ক্ষেত্রের ওভারল্যাপিংয়ের সাথে মাউন্ট করা হয়,অথবা যখন একে অপরের পাশে খুব কাছাকাছি অবস্থিত হয়.
ওম্রন E2E M12 সিরিজের জন্য ন্যূনতম মুখোমুখি এবং পাশের দূরত্ব নির্দিষ্ট করে যাতে পারস্পরিক হস্তক্ষেপ রোধ করা যায়।
স্ট্যান্ডার্ড ফ্রিকোয়েন্সির মডেলগুলির জন্য, ন্যূনতম বিচ্ছেদ সাধারণত সেন্সর মুখের মধ্যে 30 ′′ 40 মিমি পরিসীমা।
যেসব অ্যাপ্লিকেশনের জন্য ঘনিষ্ঠ দূরত্বের প্রয়োজন হয়, বিভিন্ন ফ্রিকোয়েন্সির ভেরিয়েন্ট (E2E-X3D15 সিরিজ) পার্শ্ববর্তী সেন্সরগুলিকে বিভিন্ন দোলন ফ্রিকোয়েন্সিতে কাজ করার অনুমতি দেয়,অনেক কাছাকাছি ইনস্টলেশন সক্ষম.
Q5: E2E-X3D1 একটি নির্দিষ্ট ক্যাবল উপসর্গ ছাড়া তালিকাভুক্ত করা হয়? কোন সংযোগ অপশন উপলব্ধ?
E2E-X3D1 সেন্সর কোর স্পেসিফিকেশন (3mm, shielded, M12, DC 2-wire, NO) চিহ্নিত করে। সংযোগ বৈকল্পিকগুলির মধ্যে রয়েছেঃ E2E-X3D1-N 2M বা 5M (প্রি-ক্যাবলযুক্ত তেল-প্রতিরোধী পিভিসি তার, খালি শেষ ক্যাবল,২-৫ মিটার); E2E-X3D1-M1 (M12 প্রাক-ক্যাবার্ড সংযোগকারী, স্ট্যান্ডার্ড পিন বিন্যাস); E2E-X3D1-M1G (M12 সংযোগকারী, আইইসি পিন বিন্যাস) ।
সমস্ত ভেরিয়েন্ট একই সংবেদনের কার্যকারিতা প্রদান করে সংযোগের ধরনটিই একমাত্র পার্থক্য।মেশিনের বিদ্যমান M12 ক্যাবল অবকাঠামোর উপর ভিত্তি করে নির্বাচন করুন বা ক্ষেত্র সংযোগকারী ছাড়া একটি সরাসরি-ক্যারিয়ার ইনস্টলেশন পছন্দ করা হয় কিনা.
