| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | OMRON |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | E2E-X2D2-N |

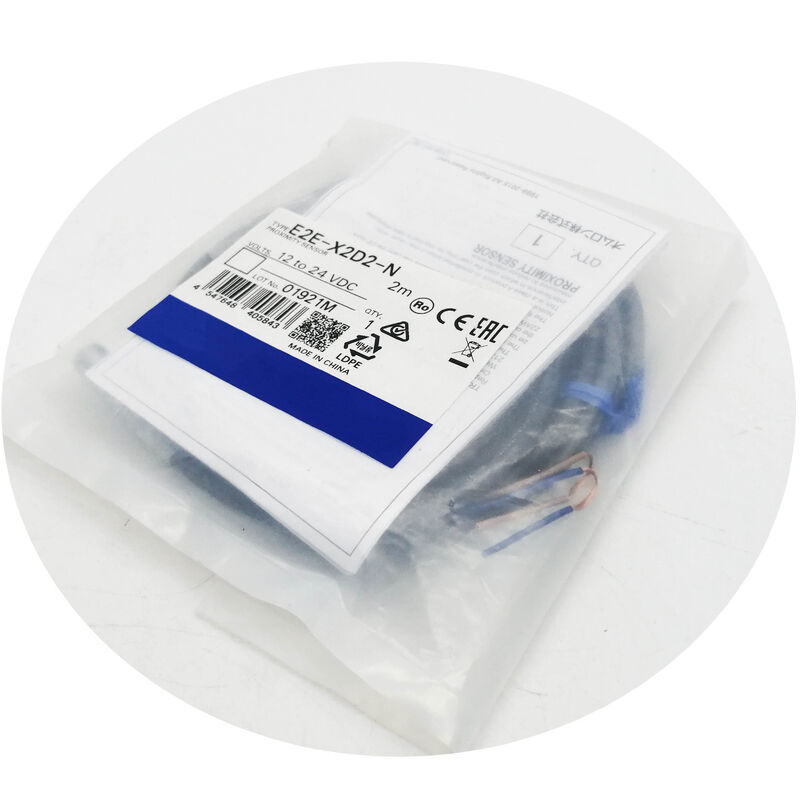

দ্যOmron E2E-X2D2-NE2E M8 শেল্ডেড 2 মিমি ডিসি 2-ওয়্যার সেন্সরের স্বাভাবিকভাবে বন্ধ ভেরিয়েন্ট E2E-X2D1-N এর শারীরিক যমজ সমস্ত দিক থেকে আউটপুট স্টেট লজিক ছাড়া।
যেখানে D1 ভেরিয়েন্টটি কোনও লক্ষ্য উপস্থিত না থাকলে তার সার্কিটটি খোলে এবং একটি লক্ষ্য সনাক্ত হলে এটি বন্ধ করে দেয়, D2 যখন অলস থাকে তখন পরিচালনা করে এবং যখন লক্ষ্যটি নিকটবর্তী হয় তখন খোলে।
NO এর পরিবর্তে √ NC এর বিপরীতটি সেন্সরের শারীরিক গঠন, সেন্সর দূরত্ব, হাউজিং উপাদান, বা ইনস্টলেশন পদচিহ্ন সম্পর্কে কিছুই পরিবর্তন করে না,কিন্তু এটি মৌলিকভাবে পরিবর্তন করে কিভাবে সেন্সর একটি নিয়ন্ত্রণ সার্কিটে একীভূত হয়.
এনসি সেন্সরগুলির মধ্যে একটি অন্তর্নিহিত ব্যর্থতা-নিরাপদ বৈশিষ্ট্য রয়েছে যা NO সেন্সরগুলির নেই। একটি স্বাভাবিকভাবে বন্ধ সার্কিটে, একটি সেন্সর ব্যর্থতাশক্তি হ্রাস : সার্কিট খোলা হয়.
সুরক্ষা ইন্টারলক এবং মেশিন সুরক্ষা পর্যবেক্ষণের জন্য এটি পছন্দসই আচরণঃ কোনও ত্রুটি অবস্থা মেশিনকে একটি খোলা সার্কিট দেখতে দেয়,যা কন্ট্রোল লজিক একটি গার্ড খোলা বা অনিরাপদ অবস্থা হিসাবে আচরণ করে এবং মেশিন বন্ধ করে প্রতিক্রিয়া জানায়.
এর বিপরীতে, একটি স্বাভাবিকভাবে খোলা সার্কিট বিপরীত অবস্থায় ব্যর্থ হয় - একটি খোলা সার্কিট যা মেশিনটি "কোনও লক্ষ্য উপস্থিত নয়, চালিয়ে যাওয়ার জন্য নিরাপদ" হিসাবে ব্যাখ্যা করতে পারে।
মেশিন টুল অনুশীলনে, E2E-X2D2-N উপযুক্ত যেখানে একটি লক্ষ্য অনুপস্থিতি একটি সক্রিয় (শক্তিযুক্ত) আউটপুট সংকেত উত্পাদন করতে হবেঃ গার্ড-বন্ধ নিশ্চিতকরণ, ফিক্সচার-আনক্ল্যাম্পড সনাক্তকরণ,দরজা-পুরোপুরি-প্রত্যাহারযোগ্য যাচাইকরণ, এবং চিপ কনভেয়র-রানিংয়ের নিশ্চিতকরণ যেখানে শক্তিযুক্ত আউটপুটটি স্বাভাবিক অবস্থায় রয়েছে এবং শক্তিহীন আউটপুট একটি অস্বাভাবিকতার সংকেত দেয়।
| প্যারামিটার | মূল্য |
|---|---|
| দূরত্ব সনাক্তকরণ | 2 মিমি (±10%) |
| দূরত্ব নির্ধারণ | ০১.৬ মিমি |
| আবাসন | M8 × 1 মিমি, সুরক্ষিত, SUS303 স্টেইনলেস স্টীল |
| আউটপুট | ডিসি ২-ডায়ার, এনসি, মেরুকরণ সহ |
| সরবরাহ ভোল্টেজ | 12 ̊ 24 ভোল্ট DC |
| অপারেটিং রেঞ্জ | ১০ ০৩০ ভি ডিসি |
| স্যুইচিং ক্ষমতা | ৩ ০১০০ এমএ |
| ফুটো প্রবাহ | 0.8 mA সর্বোচ্চ |
| প্রতিক্রিয়া ফ্রিকোয়েন্সি | 1.5 কিলোহার্টজ |
| ক্যাবল | ২ মিটার তেল প্রতিরোধী পিভিসি |
| আইপি রেটিং | IP67 + তেল-প্রতিরোধী |
| আবাসনের উপাদান | SUS303 স্টেইনলেস স্টীল |
| মানদণ্ড | EN60947-1, EN60947-5-2, সিই |
এনসি এবং এনও এর মধ্যে নির্বাচন করা একটি সেন্সর নির্বাচন সিদ্ধান্তের আগে একটি নিয়ন্ত্রণ নকশা সিদ্ধান্ত। জিজ্ঞাসা করা প্রশ্ন হলঃ কোন শারীরিক অবস্থা একটি সক্রিয় (শক্তিযুক্ত) আউটপুট উত্পাদন করা উচিত?
যদি উত্তরটি হয় "লক্ষ্য উপস্থিত = আউটপুট চালু" ️ স্ট্যান্ডার্ড অবস্থান নিশ্চিতকরণ, অংশ-উপস্থিত যাচাইকরণ, স্ট্রোকের শেষ সনাক্তকরণ ️ NO বৈকল্পিকটি ব্যবহার করুন (E2E-X2D1-N) । সার্কিটটি স্বাভাবিকভাবে খোলা আছে;লক্ষ্য সনাক্তকরণ এটি বন্ধ করে দেয় এবং লোডকে শক্তি দেয়.
যদি উত্তরটি হয় "লক্ষ্য অনুপস্থিত = আউটপুট চালু" ️ দরজা বন্ধ পর্যবেক্ষণ, গার্ড উপস্থিতি নিশ্চিতকরণ, নিরাপদ অপারেটিং ইন্টারলক ️ এনসি ভেরিয়েন্ট (E2E-X2D2-N) ব্যবহার করুন। সার্কিটটি স্বাভাবিকভাবে পরিচালনা করছে;টার্গেট সনাক্তকরণ এটি খুলুন এবং লোড de-energizes, যা পিএলসি প্রোগ্রাম একটি শর্ত পরিবর্তন হিসাবে ব্যাখ্যা করে।
এনসি কনফিগারেশনে, সেন্সর বিপরীত দিকে তার সনাক্তকরণ কাজ করেঃ যখন গার্ড বা দরজা নিরাপদ (বন্ধ / উপস্থিত) অবস্থানে থাকে, তখন লক্ষ্য (দরজা / গার্ডের উপর মাউন্ট করা) সনাক্তকরণ ক্ষেত্রে থাকে,E2E-X2D2-N এর আউটপুট খোলা আছে, এবং PLC ইনপুট OFF বলে।
এটি স্বজ্ঞাত নয়, কিন্তু এটি স্ট্যান্ডার্ড নিরাপত্তা সার্কিট পদ্ধতি ¢ পিএলসি প্রোগ্রামটি ইনপুটটি বন্ধ হওয়ার প্রত্যাশা করে নিরাপত্তা নিশ্চিত করে।এবং যে কোন অবস্থা যে সার্কিট খোলে (ক্যাবল ত্রুটি সহ) একই OFF রিডিং উত্পাদন করে.
E2E-X2D2-N এর SUS303 স্টেইনলেস স্টীল হাউজিং ক্ষারীয় জল ভিত্তিক কাটিয়া শীতল পদার্থের সমন্বিত রাসায়নিক আক্রমণ প্রতিরোধ করে (যা ব্রাস আক্রমণ করে), পরিষ্কার কাটিয়া তেল,হাইড্রোলিক তরল দূষণ, এবং মেশিন রক্ষণাবেক্ষণে ব্যবহৃত পরিষ্কারের এজেন্ট।
নিকেল লেপযুক্ত ব্রাসের হাউজগুলি স্বল্পমেয়াদী এক্সপোজারকে ভালভাবে সহ্য করে তবে দীর্ঘমেয়াদী শীতলকারী নিমজ্জনের ক্ষেত্রে পিটিং ক্ষয় হতে পারে, বিশেষত উচ্চ ঘনত্বের ক্ষারীয় শীতলকারীগুলির সাথে।
স্টেইনলেস স্টীল এই ব্যর্থতা মোড দূর করে, যা সেন্সর ইনস্টলেশনের ক্ষেত্রে গুরুত্বপূর্ণ, যা প্রতিস্থাপন ছাড়াই বছরের পর বছর ধরে অবিচ্ছিন্নভাবে চলবে বলে আশা করা হচ্ছে।
The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.
PBT তেল এবং শীতল তরলগুলিতে তার মাত্রার স্থিতিশীলতা এবং পৃষ্ঠের মসৃণতা বজায় রাখে যা নরম প্লাস্টিকগুলিকে ফোলা বা অবনমিত করবে,সেন্সিং ফেস জ্যামিতি সংরক্ষণ করা যা সেন্সরের পরিষেবা জীবন জুড়ে বায়ু ফাঁক নির্ভুলতা নির্ধারণ করে.
প্রশ্ন ১ঃ এনসি কনফিগারেশনে, যখন ই২ই-এক্স২ডি২-এন ইনস্টল এবং চালিত হয় কিন্তু কোনও লক্ষ্যমাত্রা পরিসীমাতে না থাকে তখন পিএলসি ইনপুটটি কী পড়ে?
যখন সেন্সিং ফিল্ডে কোনও লক্ষ্যমাত্রা ছাড়াই চালিত হয়, তখন E2E-X2D2-N আউটপুট ট্রানজিস্টর লোডের মাধ্যমে current বর্তমান প্রবাহ পরিচালনা করে (পিএলসি ইনপুট) এবং ইনপুটটি ON পড়ে (লজিক 1, ধনাত্মক লজিক অনুমান করে) ।
যখন একটি টার্গেট 2 মিমি সেন্সিং ফিল্ডে প্রবেশ করে, তখন আউটপুটটি খোলা হয়, বর্তমানটি 0.8 এমএ ফুটো স্তরে পড়ে এবং পিএলসি ইনপুটটি অফ (লজিক 0) পড়ে। এটি এনসি আউটপুট আচরণঃ অল্টারনেটে পরিচালনা,সনাক্তকরণে খোলে.
Q2: E2E-X2D2-N এর NC আউটপুট আছে, ইনস্টলেশনের সময় কোন তারটি ইতিবাচক এবং কোনটি নেতিবাচক তা কি গুরুত্বপূর্ণ?
হ্যাঁ, এটা গুরুত্বপূর্ণ। ডিসি 2-ক্যার সার্কিট polarised হয় ¢ সেন্সর শুধুমাত্র দুটি তারের আছে সত্ত্বেও ইতিবাচক এবং নেতিবাচক টার্মিনাল সংজ্ঞায়িত করেছে।
সংযোগ বিপরীত স্বাভাবিক অপারেশন প্রতিরোধ করে। Omron এর মান তারের রঙ কোডিং DC 2-wire sensors হয়ঃ বাদামী তার = সরবরাহ ইতিবাচক (+24V DC সংযোগ),নীল তার = লোড/আউটপুট (সারিতে লোডের সাথে সংযোগ স্থাপন করুন).
সার্জ সুপ্রেসার সুরক্ষা সংক্ষিপ্ত মেরুকতা বিপরীত থেকে স্থায়ী ক্ষতি প্রতিরোধ করে, কিন্তু সঠিক তারের অপারেশন জন্য প্রয়োজন হয়।
প্রশ্ন ৩: E2E-X2D2-N এর পিছনে একটি লোহার লক্ষ্য সনাক্ত করতে একটি পাতলা অ-লোহার ধাতব কভার দিয়ে সেন্সর করতে পারে?
E2E-X2D2-N এর সেন্সিং ফিল্ড অ-ধাতব উপকরণ (প্লাস্টিকের আবরণ, কাচ, পেইন্ট) এর মধ্যে প্রবেশ করে।
সেন্সর এবং লক্ষ্যবস্তুর মধ্যে নন-ফেরো মেটাল শীট আরো জটিলঃ thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.
ঘন নন-ফেরো ধাতব ঢালগুলি ক্ষেত্রটিকে আরও উল্লেখযোগ্যভাবে শোষণ করে।
প্রকৃত ইনস্টলেশনে নির্দিষ্ট উপকরণগুলির সাথে পরীক্ষা করা একটি মধ্যবর্তী নন-ফেরোস স্তর দিয়ে সনাক্তকরণের ক্ষমতা নিশ্চিত করার একমাত্র নির্ভরযোগ্য উপায়।
প্রশ্ন ৪ঃ ১.৫ কিলোহার্টজ ফ্রিকোয়েন্সিতে, E2E-X2D2-N নির্ভরযোগ্যভাবে লক্ষ্যবস্তুর গতি কত দ্রুত ট্র্যাক করতে পারে?
1.5kHz সুইচিং ফ্রিকোয়েন্সিতে, প্রতিটি ON-OFF-ON চক্র 0.67ms সময় নেয়। নির্ভরযোগ্য ট্র্যাকিংয়ের জন্য, একটি লক্ষ্যমাত্রা কমপক্ষে একটি সম্পূর্ণ চক্রের জন্য সেন্সিং ক্ষেত্রের মধ্যে থাকা উচিত।
২ মিমি লক্ষ্যমাত্রা ৩ মিটার/সেকেন্ড গতিতে অতিক্রম করে সেন্সরের সেন্সর জোনটি অতিক্রম করে প্রায় ০.৬৭ মিমি। সেন্সরের ট্র্যাকিং লিমিটে।
নির্ভরযোগ্য সনাক্তকরণের জন্য, লক্ষ্যমাত্রা 2 মিমি এর চেয়ে বড় হওয়া উচিত বা 3 মিটার / সেকেন্ডের চেয়ে ধীর গতিতে চলা উচিত।
দ্রুত গতির লক্ষ্যগুলির সাথে অ্যাপ্লিকেশনগুলি গণনা করার জন্য, সুরক্ষা মার্জিন সহ এই ফ্রিকোয়েন্সি সীমাবদ্ধতার উপর লক্ষ্য ট্রানজিট সময় গণনা করা উচিত।
প্রশ্ন 5: E2E-X2D2-N ইনস্টল করার পরে কি কোন সেটিং বা ক্যালিব্রেশন প্রয়োজন?
কোন ক্যালিব্রেশনের প্রয়োজন নেই। E2E-X2D2-N এর 2 মিমি সেন্সিং দূরত্বের জন্য কারখানার ক্যালিব্রেটেড।
ইনস্টলেশনের মধ্যে রয়েছে সঠিক সেন্সিং ফাঁকে (০.১.৬ মিমি সেটিং দূরত্বের মধ্যে) একটি এম৮ গর্তের মধ্যে সেন্সরকে থ্রেড করা, লক বাদাম দিয়ে সুরক্ষিত করা, দুটি তার সংযুক্ত করা,এবং একটি লোহা লক্ষ্যমাত্রা প্রবেশ এবং sensing ক্ষেত্র থেকে প্রস্থান যখন আউটপুট অবস্থা পরিবর্তন নিশ্চিত করে সঠিক অপারেশন যাচাই.
এলইডি সূচক সেন্সর বডিতে আউটপুট অবস্থা নিশ্চিত করে। স্ট্যান্ডার্ড অপারেশনের জন্য কোনও পন্টিওমিটার, শেখার বোতাম বা সফ্টওয়্যার প্যারামিটার প্রয়োজন হয় না।
