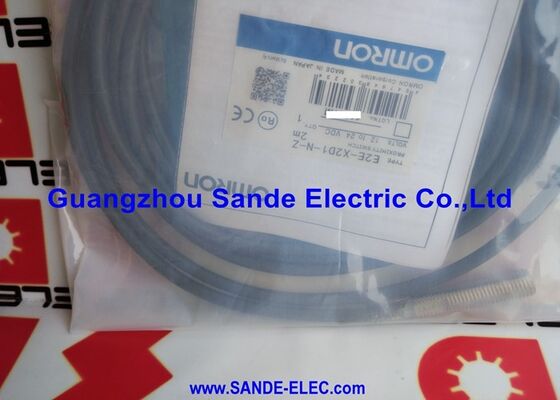

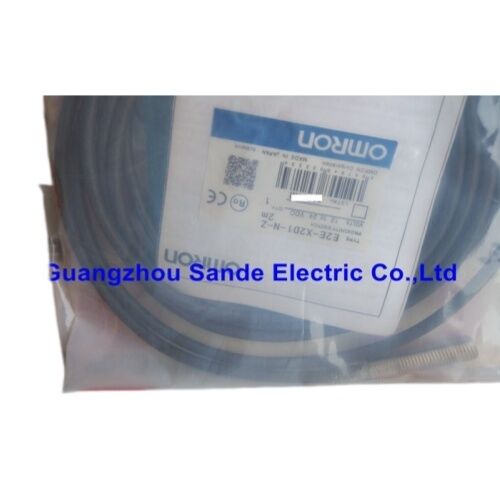

দ্যOmron E2E-X2D1-N-Zএটি একটি শেল্ডেড এম 8 ইন্ডাক্টিভ প্রক্সিমিটি সেন্সর যা একটি স্টেইনলেস স্টিলের হাউজিংয়ের দেহ, 2 মিমি সেন্সিং দূরত্ব এবং এনপিএন 2-ওয়্যার সাধারণত ক্যাবল ক্যাবলগুলিতে খোলা আউটপুট সহ।
এর ১.৫ কিলোহার্টজ সুইচিং ফ্রিকোয়েন্সি ∙ এই স্পেসিফিকেশন যা সবচেয়ে দ্রুত উঠে দাঁড়ায় ∙ এটিকে স্ট্যান্ডার্ড এম৮ সেন্সরের ঊর্ধ্বে একটি পারফরম্যান্স ক্যাটাগরিতে রাখে,এটিকে যথাযথ পছন্দ করে যখন সনাক্তকরণের হার একটি প্রচলিত ঘনিষ্ঠতা সেন্সর যা ট্র্যাক করতে পারে তা অতিক্রম করে.
ছোট, দ্রুত, এবং স্টেইনলেস।
এই তিনটি বৈশিষ্ট্য একসাথে এই সেন্সরের অ্যাপ্লিকেশন স্পেস নির্ধারণ করে।
এম 8 × 1 মিমি থ্রেড এমন গর্তগুলিতে ফিট করে যা এম 12 বা এম 18 সেন্সর প্রবেশ করতে পারে না ️ সংকীর্ণ ফিক্সচার অবস্থান, সংকীর্ণ গাইড রেল, ছোট রোবোটিক টুলিং, সীমিত ক্লিয়ারান্স সহ ইনস্ট্রুমেন্ট প্যানেল।স্টেইনলেস স্টীল শরীর ক্ষয়কারী এবং abrasive পরিবেশ যেখানে ছোট সেন্সর প্রায়ই স্থাপন করা হয় প্রতিরোধ.
এবং ১.৫ কিলোহার্টজ প্রতি সুইচিং চক্রের জন্য ০.৬৭ এমএস দেয় ∙ যখন মেশিনের চক্রের হার একটি ধীর সংবেদকের ক্ষমতাকে অতিক্রম করবে তখন প্রয়োজনীয় প্রতিক্রিয়া গতি।
২-ডায়ার এনপিএন সার্কিট দুটি-ডায়ার সংযোগের নকশার সরলতাকে এম৮ ক্যাটাগরিতে বহন করেঃ সেন্সরে দুটি কন্ডাক্টর,ধনাত্মক সরবরাহ এবং রিটার্ন মধ্যে লোড সঙ্গে সিরিজ সংযুক্ত.
কোন পৃথক পাওয়ার সাপ্লাই কন্ডাক্টর নেইএলইডি সূচক সেন্সর শরীরের আউটপুট অবস্থা একটি চাক্ষুষ নিশ্চিতকরণ প্রদান করে একটি কমিশনিং এবং ত্রুটি সমাধান সহায়তা যা লোড একটি মাল্টিমিটার প্রয়োজন ছাড়া সনাক্তকরণ নিশ্চিত করতে সাহায্য করে.
| প্যারামিটার | মূল্য |
|---|---|
| দূরত্ব সনাক্তকরণ | ২ মিমি |
| আবাসন | M8 × 1 মিমি, সুরক্ষিত, স্টেইনলেস স্টীল |
| আউটপুট | এনপিএন, নো, ২ ওয়্যার |
| সরবরাহ ভোল্টেজ | ১০ ০৩০ ভি ডিসি |
| প্রতিক্রিয়া ফ্রিকোয়েন্সি | 1.5 কিলোহার্টজ |
| অবসান | ক্যাবল লাইন (Z) |
| আইপি রেটিং | আইপি ৬৭ |
| সূচক | এলইডি |
| অপারেটিং তাপমাত্রা | -২৫°সি থেকে +৭০°সি |
স্টেইনলেস স্টিলের হাউজিং এম 8 সেন্সর বিভাগে সর্বজনীন নয় ∙ নিকেল প্রলেপযুক্ত ব্রোঞ্জ বেশি সাধারণ এবং কিছু এম 8 সেন্সর প্লাস্টিকের দেহ ব্যবহার করে।
E2E-X2D1-N-Z এর স্টেইনলেস স্টিলের দেহটি এমন পরিবেশগুলিকে সম্বোধন করে যেখানে M8 সেন্সরগুলি ইনস্টল করার সম্ভাবনা বেশিঃ অভ্যন্তরীণ সরঞ্জাম এবং ফিক্সচারগুলি যা প্রায়শই পরিচালিত হয়,স্প্রে-ভারী শীতল জোনগুলিতে, খাদ্য সংলগ্ন সরঞ্জাম যেখানে পরিষ্কারের পদ্ধতি আক্রমণাত্মক, এবং অ্যাপ্লিকেশন যেখানে সেন্সর শরীর পাস workpieces বা টুলিং পরিবর্তন দ্বারা যোগাযোগ করা যেতে পারে।
স্টেইনলেস দেহটি দীর্ঘস্থায়ী রাসায়নিক এক্সপোজার এবং যান্ত্রিক যোগাযোগের অধীনে তার পৃষ্ঠের অবস্থা বজায় রাখে যা কয়েক মাস ধরে পরিষেবাতে একটি প্লাস্টিকের ব্রোঞ্জের হাউজিংকে দৃশ্যমানভাবে অবনমিত করবে।এটা শুধু সৌন্দর্যের জন্যই নয়, কার্যকারিতার জন্যও গুরুত্বপূর্ণ।: একটি ক্ষয়কারী বা গর্তযুক্ত হাউজিং পৃষ্ঠটি সেন্সিং ফেস এলাকায় ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের অভিন্নতা এবং, অবনতির চরম ক্ষেত্রে, সেন্সিং দূরত্বকে প্রভাবিত করতে পারে।
স্টেইনলেস স্টিলের হাউজিং সেন্সরের পরিষেবা জীবন জুড়ে সর্বনিম্ন রক্ষণাবেক্ষণের সাথে মাত্রা এবং পৃষ্ঠের অখণ্ডতা বজায় রাখে।
IP67 সুরক্ষা M8 এ সেন্সরটির ব্যবহারের ক্ষেত্রে সামঞ্জস্যপূর্ণ। 2 মিমি সেন্সিং দূরত্বের অর্থ সেন্সরটি সর্বদা লক্ষ্যবস্তুর খুব কাছাকাছি ইনস্টল করা হয়।সাধারণত মেশিনের কাজ এলাকার ভিতরে যেখানে শীতল তরল, চিপ, এবং পরিষ্কারের তরল এক্সপোজার বাস্তবসম্মত.
স্ট্যান্ডার্ড এম 8 ইন্ডাক্টিভ সেন্সর সাধারণত 200 ′′ 800Hz এ স্যুইচ করে। E2E-X2D1-N-Z এর 1.5kHz হারের ′′ প্রতি 0.0 এ একটি সম্পূর্ণ স্যুইচিং চক্র।67 এমএস ¢ এমন অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য সনাক্তকরণ সক্ষম করে যা নিম্ন-ফ্রিকোয়েন্সি সেন্সরগুলি পরিবেশন করতে পারে নাদুটি উদাহরণ এটিকে বাস্তব করে তোলে।
একটি ঘূর্ণনশীল সূচক টেবিলে ৪৮টি সূচক অবস্থানের সাথে প্রতি সেকেন্ডে ২০টি সূচক গতিতে চলতে থাকলে, প্রতিটি সূচক অবস্থানের সনাক্তকরণকারী সেন্সরটি প্রতি সেকেন্ডে ২০ বার ₹ ২০ হার্জ পরিবর্তন করতে হবে।যেকোনো সেন্সরের ক্ষমতার মধ্যে সামান্য.
কিন্তু যদি একই মেশিনটি ইনডেক্স ড্রাইভ শ্যাফ্টে 200-দন্ত এনকোডার ডিস্কে পৃথক দাঁত সনাক্ত করতে ব্যবহৃত হয়, তবে পূর্ণ গতিতে দাঁত পাসিং হার 200 × (টেবিল RPM) ।
ড্রাইভ শ্যাফ্টের 100 RPM এ, এটি প্রতি মিনিটে 20,000 টি দাঁত ইভেন্ট 333 ইভেন্ট প্রতি সেকেন্ডে বা 333Hz। 200 RPM এ, এটি 667Hz এ দ্বিগুণ হয়। E2E-X2D1-N-Z এর 1.5kHz একটি 2x নিরাপত্তা মার্জিন সহ 667Hz দাঁত সনাক্তকরণ পরিচালনা করে এবং সেন্সরের সীমাতে পৌঁছানোর আগে 200 দাঁতে 450 RPM পর্যন্ত ড্রাইভ শ্যাফ্টের গতিকে কভার করে.
দ্বিতীয় ক্ষেত্রে, উচ্চ গতির কনভেয়রগুলির উপর নির্ভর করে ছোট অংশ, যেখানে পৃথক উপাদানগুলি সেন্সর পৃষ্ঠের মধ্য দিয়ে প্রতি সেকেন্ডে শত শত পরিমাপ করে।
এখানে 2 মিমি সেন্সিং দূরত্বের সংমিশ্রণটি একটি খুব ছোট সেন্সিং স্পটকে বোঝায় যা প্রতিটি ছোট উপাদানকে ওভারল্যাপ ছাড়াই পরিষ্কারভাবে ক্যাপচার করে।5kHz সুইচিং ফ্রিকোয়েন্সি নির্ভরযোগ্য পৃথক অংশ গণনা দেয় প্রবাহ হার যে স্ট্যান্ডার্ড সেন্সর একটি অবিচ্ছিন্ন চালু সংকেত একত্রিত হবে.
প্রশ্ন 1: আউটপুটটি হল "এনপিএন ২-ওয়্যার" কিভাবে এই ওয়্যারটি পিএলসি ইনপুটটিতে সংযুক্ত হয়?
দুই তারের এনপিএনঃ সেন্সরের ইতিবাচক তারকে ডিসি সরবরাহের ইতিবাচক এবং সেন্সরের নেতিবাচক (আউটপুট) তারকে পিএলসি ইনপুটের সাথে সরবরাহের সাধারণ সিরিজে সংযুক্ত করুন। যখন একটি লক্ষ্য সনাক্ত করা হয়,সেন্সর লোড মাধ্যমে conducts (PLC ইনপুট সাধারণ).
The sensor will have a small off-state leakage current flowing through the PLC input even when no target is present — confirm that this leakage is below the PLC input's turn-on threshold to prevent false outputs. যদি ফুটো একটি মিথ্যা ON সৃষ্টি করে, পিএলসি ইনপুট জুড়ে একটি সমান্তরাল প্রতিরোধক যোগ করুন (সাধারণত 5.6 ¢ 10kΩ) ফাঁস বর্তমানটি থ্রেশহোল্ডের নীচে শন্ট করতে।
প্রশ্ন ২ঃ 2 মিমি সেন্সিং দূরত্ব বাস্তব মেশিন অ্যাপ্লিকেশনের জন্য যথেষ্ট, অথবা এটি খুব ছোট?
দুটি মিলিমিটার সনাক্তকরণ দৃশ্যকল্পের জন্য ডিজাইন করা হয়েছে যেখানে সেন্সরটি খুব সংকীর্ণ যান্ত্রিক ফাঁক মধ্যে ইনস্টল করা আবশ্যক এবং লক্ষ্যটি সেন্সর পৃষ্ঠের 1 ∼ 1.5 মিমি মধ্যে নির্ভরযোগ্যভাবে পাস করে।
সাধারণ ব্যবহারগুলির মধ্যে রয়েছে ফিক্সচারগুলিতে ছোট ধাতব অংশগুলি সনাক্ত করা, সমাবেশ প্যালেটে পিন, স্ক্রু বা সন্নিবেশের উপস্থিতি নিশ্চিত করা এবং পাতলা ধাতব বৈশিষ্ট্যগুলি সনাক্ত করা (স্লট, প্রান্ত,ঘূর্ণন উপাদান উপর গর্ত).
খুব সংক্ষিপ্ত সেন্সিং দূরত্ব একটি বৈশিষ্ট্য, একটি সীমাবদ্ধতা নয় ¢ এটি সংকীর্ণ যান্ত্রিক বিন্যাসে সর্বনিম্ন হিস্টেরেসিস এবং পূর্বাভাসযোগ্য সনাক্তকরণের সীমানা সহ ধারালো চালু / বন্ধ রূপান্তর দেয়।
প্রশ্ন 3: এম 8 স্টেইনলেস স্টিলের হাউজিংয়ের জন্য কি কোনও বিশেষ মাউন্ট সরঞ্জাম প্রয়োজন?
স্ট্যান্ডার্ড এম 8 × 1 মিমি মেট্রিক হেক্স বাদাম এবং লক বাদাম ব্যবহার করা হয় ️ যে কোনও এম 8 ফাস্টেনারের মতো একই সরঞ্জাম আকার।স্টেইনলেস স্টীল লক বাদাম হাউজিং জারা প্রতিরোধের মেলে এবং ভিজা পরিবেশে থ্রেড ইন্টারফেসে গ্যালভানিক সমস্যা এড়াতে সুপারিশ করা হয়.
লক বাদামগুলি আঙ্গুলের মতো শক্ত করে এবং প্রায় 1/4 ঘুরিয়ে নিন একটি চাবি দিয়ে M8 স্টেইনলেস থ্রেডগুলিতে অত্যধিক টর্ক বিরক্তিকর ঝুঁকিতে রয়েছে।ভবিষ্যতে অপসারণের সময় থ্রেড গলিং রোধ করার জন্য স্টেইনলেস-টু-স্টেইনলেস ইনস্টলেশনের থ্রেডগুলিতে অ্যান্টি-জলাকানি যৌগ প্রয়োগ করুন.
প্রশ্ন ৪: ১.৫ কিলোহার্জ সুইচিং ফ্রিকোয়েন্সিতে, ধাতব লক্ষ্যবস্তুর সর্বোচ্চ গতি কত যা এই সেন্সর নির্ভরযোগ্যভাবে সনাক্ত করতে পারে?
সর্বোচ্চ সনাক্তকরণের হার ফ্রিকোয়েন্সি এবং লক্ষ্যমাত্রার আকার উভয় উপর নির্ভর করে। 1.5kHz এ, সর্বনিম্ন সনাক্তযোগ্য পালস প্রস্থ প্রায় 0.33ms। একটি লক্ষ্যমাত্রা নির্ভরযোগ্যভাবে সনাক্ত করা যেতে পারে,এটি কমপক্ষে একটি সম্পূর্ণ সুইচিং চক্রের জন্য সেন্সিং ফিল্ডের মধ্যে থাকতে হবে.
1 মিমি / সেকেন্ডে সেন্সর মুখের পাশ দিয়ে যাওয়া একটি 2 মিমি লক্ষ্যমাত্রা 0.67 মিমি চক্রের সময়ের মধ্যে প্রায় 2 মিমি জন্য ক্ষেত্রটি দখল করে। 10 মিমি / সেকেন্ডে 2 মিমি লক্ষ্যমাত্রা 0.2 মিমি জন্য ক্ষেত্র দখল করে,যা এক চক্রের চেয়ে কম ∙ সেন্সর এটি মিস করতে পারে.
ছোট দ্রুত গতির লক্ষ্যগুলির জন্য, ইনস্টলেশনের জন্য প্রতিশ্রুতিবদ্ধ হওয়ার আগে সেন্সরের প্রতিক্রিয়া সময়ের স্পেসিফিকেশনের সাথে লক্ষ্য আকার এবং গতির সমন্বয় যাচাই করুন।
Q5: E2E-X2D1-N-Z এর সেন্সিং দূরত্ব কমাতে না দিয়ে একটি স্টেইনলেস স্টিলের ক্রেটে ইনস্টল করা যেতে পারে?
একটি সুরক্ষিত সেন্সর হিসাবে, E2E-X2D1-N-Z একটি ধাতব ব্র্যাকেটে ফ্লাশ মাউন্ট করা যেতে পারে যা স্টেইনলেস স্টীল সহ রয়েছে যা আশেপাশের ধাতব 2 মিমি সেন্সিং দূরত্ব হ্রাস না করে।অভ্যন্তরীণ ঢালাই সামনে মুখোমুখি দিক ক্ষেত্র সীমাবদ্ধ.
নিশ্চিত করুন যে লক বাদামটি সেন্সরটিকে যথেষ্ট দৃ firm়ভাবে বন্ধ করে দেয় যাতে মেশিনের ক্রিয়াকলাপের সময় কম্পন অক্ষীয় অবস্থানটি শিথিল করতে পারে না, এমনকি 0.2 মিমি নামমাত্র সেন্সিং দূরত্বে 5 মিমি সেন্সর আন্দোলন সনাক্তকরণ ফাঁক একটি 25% পরিবর্তন প্রতিনিধিত্ব করে.
