| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | OMRON |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | E2E-X2D1-N |

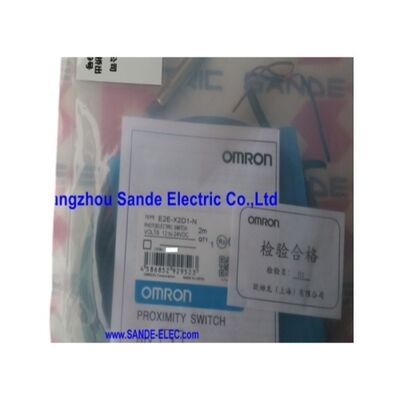

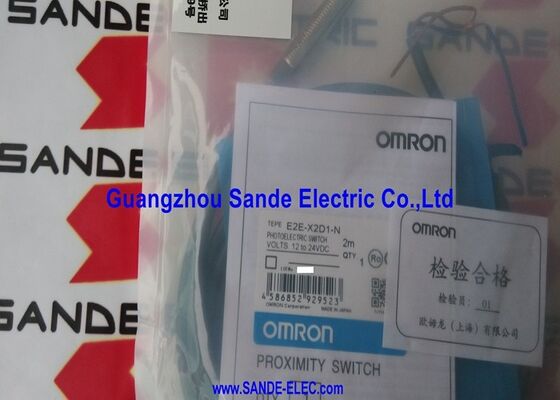

দ্যOmron E2E-X2D1-Nএটি একটি সুরক্ষিত এম 8 ইন্ডাক্টিভ প্রক্সিমিটি সেন্সর যা একটি ডিসি 2-ডায়ার সাধারণত খোলা ডিভাইস হিসাবে তারযুক্ত, 2 মিমি সেন্সিং দূরত্ব এবং 1.5kHz সুইচিং ফ্রিকোয়েন্সি সহ।ডিসি 2 তারের সার্কিট মানে মাত্র দুটি তারের ¢ সেন্সর ধারাবাহিকভাবে DC ইতিবাচক সরবরাহ এবং রিটার্ন মধ্যে লোড সঙ্গে সংযোগ করেযখন একটি লোহার ধাতব লক্ষ্য 2 মিমি সেন্সিং ক্ষেত্রে প্রবেশ করে, অভ্যন্তরীণ আউটপুট সার্কিট পরিচালনা করে এবং বর্তমান লোডের মাধ্যমে প্রবাহিত হয়।
ডিসি ২-ডায়ার সেন্সরগুলির আবেদন তাদের ইনস্টলেশন সরলতাতে রয়েছে। অনেক অবস্থান-সেন্সিং পয়েন্ট সহ একটি মেশিনে, প্রতিটি সেন্সর থেকে তৃতীয় (সরবরাহের) তারের অপসারণ করা প্রকৃত ক্যাবল ব্যয় সাশ্রয় করে,সংযোগকারী পিনের সংখ্যা হ্রাস করে, এবং প্যানেল তারের সরলীকৃত.
বেশিরভাগ অটোমেশন ইনস্টলেশনে কমপক্ষে ৩ এমএ লোড স্ট্রিম এবং ০.৮ এমএ অফ-স্টেট ফুটো পরিচালনা করা যায়।
স্ট্যান্ডার্ড ২৪ ভোল্ট ডিসি পিএলসি ইনপুট কার্ডগুলি চালু অবস্থায় ৩ এমএ এর চেয়ে অনেক বেশি ব্যবহার করে এবং ০.৮ এমএ ফুটো ইনপুটটির চালু হওয়ার থ্রেশহোল্ডের অনেক নিচে পড়ে।E2E-X2D1-N কে প্রচলিত মেশিন সেন্সর অবস্থানের জন্য একটি সহজ ড্রপ-ইন করে তোলে.
স্টেইনলেস স্টীল (SUS303) হাউজিং এবং তেল প্রতিরোধী PBT সেন্সর পৃষ্ঠ অপ্রত্যাশিত উপাদান পছন্দ নয়।
মেশিন টুল অ্যাপ্লিকেশন যেখানে সেন্সর তার জীবন কাটাতে কাটা শীতল তরল এবং তেল কুয়াশা দ্বারা বেষ্টিত,হাউজিংটি রাসায়নিক আক্রমণের প্রতিরোধ করতে হবে যা কয়েক মাসের মধ্যে প্রচলিত ব্রাস বা জিংক হাউজিং ক্ষয় করে.
আইপি 67 + তেল-প্রতিরোধী সিলিংয়ের সাথে মিলিত, E2E-X2D1-N এর উপাদান স্পেসিফিকেশন মেশিন টুল ইনস্টলেশনের প্রকৃত রাসায়নিক পরিবেশের সাথে মেলে যেখানে এটি সর্বাধিক ব্যবহৃত হয়।
| প্যারামিটার | মূল্য |
|---|---|
| দূরত্ব সনাক্তকরণ | 2 মিমি (±10%) |
| দূরত্ব নির্ধারণ | ০১.৬ মিমি |
| আবাসন | M8 × 1 মিমি, সুরক্ষিত, SUS303 স্টেইনলেস স্টীল |
| আউটপুট | ডিসি ২-ডায়ার, NO, মেরুকরণ সহ |
| সরবরাহ ভোল্টেজ | 12 ̊ 24 ভোল্ট DC |
| অপারেটিং রেঞ্জ | ১০ ০৩০ ভি ডিসি |
| স্যুইচিং ক্ষমতা | ৩ ০১০০ এমএ |
| ফুটো প্রবাহ | 0.8 mA সর্বোচ্চ |
| প্রতিক্রিয়া ফ্রিকোয়েন্সি | 1.5 কিলোহার্টজ |
| ক্যাবল | ২ মিটার তেল প্রতিরোধী পিভিসি |
| আইপি রেটিং | IP67 + তেল-প্রতিরোধী |
| সূচক | লাল এলইডি |
| মানদণ্ড | EN60947-1, EN60947-5-2, সিই |
ডিসি ২-ওয়্যার সার্কিটে, সেন্সরটি পাওয়ার পজিটিভ এবং লোডের মধ্যে সিরিতে বসে থাকে। যখন কোনও লক্ষ্য উপস্থিত থাকে না (সেন্সর অফ), আউটপুট ট্রানজিস্টর ০.৮ এমএ ফুটো ছাড়াও ব্লক করে,লোডের মধ্য দিয়ে কোনও বর্তমান প্রবাহ নেই.
যখন টার্গেট সনাক্ত করা হয় (সেন্সর ON), তখন ট্রানজিস্টরটি চালিত হয় এবং বর্তমানটি সরবরাহ থেকে সেন্সরের আউটপুট পর্যায়ে, লোডের মধ্য দিয়ে এবং সাধারণের দিকে ফিরে যায়।
এই সার্কিট থেকে সরাসরি দুটি ব্যবহারিক প্রাসঙ্গিকতা পাওয়া যায়।
The minimum load current of 3 mA means the load must draw at least this much for the sensor's output to switch cleanly — very high-impedance loads or loads that draw less than 3 mA will produce unreliable or no switching.
০.৮ এমএ ফুটো সংযুক্ত পিএলসি ইনপুটের অফ-স্টেটের প্রান্তিক সীমা অতিক্রম করতে পারবে না; যদি তা হয়, ইনপুটটি লক্ষ্যবস্তু উপস্থিতি নির্বিশেষে অবিচ্ছিন্নভাবে ON পড়ে।স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল পিএলসি ইনপুটগুলি সমস্যা ছাড়াই এই উভয় সীমাবদ্ধতা পরিচালনা করে: তাদের ন্যূনতম ON বর্তমান 3 mA অতিক্রম করে এবং তাদের OFF থ্রেশহোল্ডটি 0.8 mA উপেক্ষা করে।
"পোলারিটি সহ" চিহ্নিতকরণের অর্থ হল দুটি সেন্সর তারের ইতিবাচক এবং নেতিবাচক ভূমিকা নির্ধারণ করেছে ∙ তারা বিনিময়যোগ্য নয়। ইনস্টলেশনের সময় তারের বিপরীতটি স্বাভাবিক অপারেশনকে বাধা দেয়;কিন্তু, E2E-X2D1-N এর সুরক্ষা সার্কিটের ভিতরে ওভারজাক দমনকারী সংক্ষিপ্ত মেরু বিপরীত থেকে স্থায়ী ক্ষতি রোধ করে, সেন্সর প্রতিস্থাপন ছাড়াই তারের ত্রুটি সংশোধন করার অনুমতি দেয়।
1.5kHz এ, E2E-X2D1-N প্রতি সেকেন্ডে 1,500 পূর্ণ সনাক্তকরণ চক্র সম্পন্ন করে।এবং সমাবেশ স্টেশনে অংশ-ইন-ফিক্সচার চেক, এই রেসপন্স স্পিড সেন্সরকে ট্র্যাক করতে হবে এমন যেকোনো যান্ত্রিক ইভেন্টের তুলনায় অনেক দ্রুত।
দ্রুত ঘোরানো গিয়ার ডেন্টস বা এনকোডার ডিস্ক থেকে ইমপ্লাস গণনা প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য, 1.5kHz একটি ব্যবহারিক সীমা নির্ধারণ করেঃনির্ভরযোগ্য গণনা প্রয়োজন যে প্রতিটি লক্ষ্য ইভেন্ট অন্তত এক পূর্ণ সুইচিং সময়কাল দখল করে, যার মানে ১.৫ কিলোহার্টজ এ লক্ষ্য অতিক্রমের হার প্রতি সেকেন্ডে প্রায় ৭৫০টি ইভেন্ট পরিষ্কারভাবে সমাধান করা যায়।
ঢালাই করা নির্মাণ ইলেকট্রোম্যাগনেটিক ক্ষেত্রকে সেন্সর মুখ থেকে সামনের দিকে ফোকাস করে, পার্শ্ববর্তী ক্ষেত্রের সম্প্রসারণকে প্রতিরোধ করে যা ফ্লাশ-মাউন্ট ইনস্টলেশনে আশেপাশের ধাতু দ্বারা শোষিত হবে।E2E-X2D1-N স্ট্যান্ডার্ড M8 × 1 মিমি মাউন্ট গর্ত মধ্যে threadings এবং সরবরাহিত M8 লক বাদাম সঙ্গে সুরক্ষিত হয়, সেন্সরের মুখটি আশেপাশের ধাতব ব্র্যাকেটে ধুয়ে ফেলা বা ঢোকানো।এটি এমন অ্যাপ্লিকেশনগুলিতে সরাসরি যান্ত্রিক স্পর্শ থেকে সেন্সর মুখকে রক্ষা করে যেখানে লক্ষ্যগুলি পাশ থেকে কাছে আসে বা যেখানে ইনস্টলেশন স্পেস সীমাবদ্ধ থাকে.
প্রশ্ন 1: E2E-X2D1-N (NO) সংস্করণ E2E-X2D2-N (NC) সংস্করণ থেকে কীভাবে আলাদা?
দুটি সেন্সর বৈদ্যুতিকভাবে নির্মাণ, হাউজিং এবং সেন্সিং দূরত্বের ক্ষেত্রে একই রকম। কোনও লক্ষ্য উপস্থিত না থাকলে পার্থক্যটি আউটপুট অবস্থাঃD1 ভেরিয়েন্ট (NO) এর আউটপুট ট্রানজিস্টর OFF (সার্কিট খোলা) যখন অল্টারনেটিং এবং ON যখন লক্ষ্য সনাক্ত করা হয়; D2 ভেরিয়েন্ট (NC) হল বিপরীত ¢ আউটপুটটি অলস অবস্থায় পরিচালনা করছে এবং লক্ষ্যমাত্রা সনাক্ত করা হলে খোলে। স্ট্যান্ডার্ড উপস্থিতি সনাক্তকরণ ইন্টারলকগুলির জন্য NO নির্বাচন করুন যেখানে "লক্ষ্য উপস্থিত = সার্কিট সক্রিয়";ব্যর্থতা-নিরাপদ অ্যাপ্লিকেশন বা বিপরীত-লজিক সার্কিটগুলির জন্য এনসি নির্বাচন করুন যেখানে "লক্ষ্য অনুপস্থিত = সার্কিট সক্রিয়. "
প্রশ্ন ২ঃ ফাঁস প্রবাহ ০.৮ mA এটি কি আমার পিএলসি ইনপুট এ একটি মিথ্যা আউটপুট সৃষ্টি করবে?
শিল্পের পিএলসি ইনপুট কার্ডগুলির বিশাল সংখ্যাগরিষ্ঠের জন্য, 0.8 এমএ সর্বনিম্ন চালু-রাজ্যের বর্তমানের প্রান্তিকের (সাধারণত 2 ¢ 5 এমএ) এর তুলনায় অনেক কম।
ইনপুটটি অফ অবস্থায় থাকে যখন 0.8 এমএ এর মাধ্যমে কোনও লক্ষ্য উপস্থিত না থাকলে প্রবাহিত হয়।
যদি খুব কম ON প্রান্তিককরণের সাথে একটি অস্বাভাবিক সংবেদনশীল ইনপুট ব্যবহার করা হয়, একটি বাইপাস প্রতিরোধক (5.6 kΩ থেকে 10 kΩ) পিএলসি ইনপুট সমান্তরালভাবে সংযুক্ত হবে ফুটো বর্তমান shunt এবং কোন মিথ্যা সক্রিয়তা প্রতিরোধ.
প্রশ্ন ৩ঃ স্ট্যান্ডার্ড সেন্সিং অবজেক্ট হল আয়রন ১২ × ১২ × ১ মিমি ∙ ছোট টার্গেটগুলোর কি হবে?
12 × 12 × 1 মিমি লোহার পরীক্ষার প্লেটের জন্য 2 মিমি সেন্সিং দূরত্বের বৈশিষ্ট্য রয়েছে।ক্ষুদ্রতর লক্ষ্য এলাকা সেন্সর কয়েল কম ইলেক্ট্রোম্যাগনেটিক ফ্লাক্স ফেরত এবং সংক্ষিপ্ত কার্যকর sensing দূরত্ব উত্পাদন.
M8 সেন্সরগুলির জন্য, লক্ষ্য এলাকাটি আদর্শভাবে সেন্সর মুখের এলাকার সমান বা অতিক্রম করা উচিত (প্রায় 8 মিমি ব্যাসার্ধের বৃত্ত) । একটি 6 × 6 মিমি লোহা লক্ষ্যমাত্রা নামমাত্র দূরত্বের প্রায় 85% উত্পাদন করে;একটি 4 × 4 মিমি লক্ষ্যপ্রায় ৭০%।
যান্ত্রিক মাউন্ট অবস্থান স্থির করার আগে সর্বদা ইনস্টলেশন অবস্থার নির্দিষ্ট লক্ষ্যমাত্রা সঙ্গে প্রকৃত সুইচিং পয়েন্ট পরিমাপ করুন।
প্রশ্ন ৪ঃ E2E-X2D1-N কি ১২ ভোল্ট DC সরবরাহের মাধ্যমে কাজ করতে পারে?
হ্যাঁ, অপারেটিং ভোল্টেজের পরিসীমা ১০-৩০ ভোল্ট ডিসি, যা ১২ ভোল্ট এবং ২৪ ভোল্ট ডিসি উভয়ই সরবরাহ করে।
১২ ভোল্ট এ, সেন্সরের আউটপুট ট্রানজিস্টরের অবশিষ্ট ভোল্টেজ কার্যকর লোড ভোল্টেজ হ্রাস করে ∙ লোডটি এই হ্রাস ভোল্টেজে নির্ভরযোগ্যভাবে কাজ করে তা নিশ্চিত করে।
PLC ইনপুট কার্ডের জন্য বিশেষভাবে 24V ইনপুটের জন্য রেট করা,ক্যাবল ড্রপ এবং সেন্সরের অবশিষ্ট ভোল্টেজকে অ্যাকাউন্টিং করার পরে ইনপুট টার্মিনালে কম সরবরাহ ভোল্টেজ এখনও ইনপুটের সর্বনিম্ন চালু-রাজ্য ভোল্টেজের প্রয়োজনীয়তা পূরণ করে কিনা তা যাচাই করুন.
প্রশ্ন 5: আইপি রেটিং হল আইপি 67 প্লাস "তেল-প্রতিরোধী" - তেল-প্রতিরোধী নামকরণ কী যুক্ত করে?
আইপি 67 ধুলো প্রবেশের সুরক্ষা (সম্পূর্ণ বহির্ভূত) এবং অস্থায়ী জল নিমজ্জন (1 মি, 30 মিনিট) জুড়ে। ওমরনের "তেল-প্রমাণ" কোম্পানির মানটি কাটা তেলগুলিতে সিলিং বৈধতা প্রসারিত করে,হাইড্রোলিক তেল, এবং ধাতু কাজ করার জন্য শীতলকরণ স্রোত যা রাসায়নিকভাবে জল থেকে ভিন্ন এবং সিলিং উপকরণ ভিন্নভাবে আক্রমণ করে।
স্টেইনলেস স্টীল হাউজিং এবং PBT সেন্সর পৃষ্ঠ, তেল-প্রতিরোধী সীলমোহর সঙ্গে মিলিত,E2E-X2D1-N-কে এমন যন্ত্রপাতি পরিবেশে ব্যবহারের জন্য যোগ্যতা অর্জন করতে হবে যেখানে সেন্সরের পুরো জীবনকাল ধরে তেলের দীর্ঘস্থায়ী এক্সপোজার স্বাভাবিক অবস্থা।.
