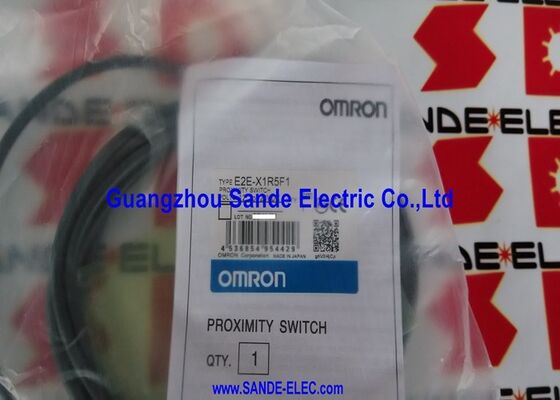

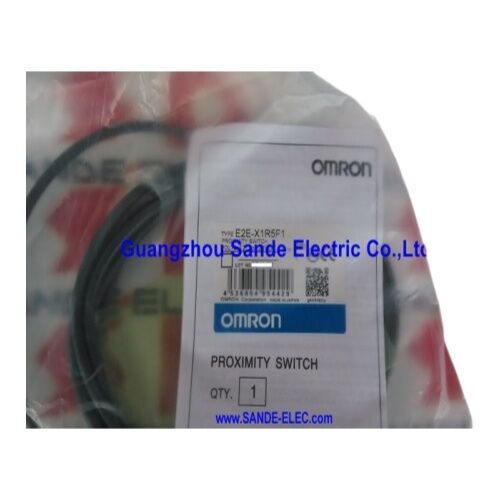

OMRON প্রক্সিমিটি সুইচ সেন্সর E2E-X1R5F1 E2EX1R5F1
পণ্যের সংক্ষিপ্ত বিবরণ
Omron E2E-X1R5F1 হল E2E সিরিজের একটি শিল্ডেড M8 ইন্ডাকটিভ প্রক্সিমিটি সেন্সর, যা একটি 3-তারের সার্কিটে একটি PNP সোর্সিং আউটপুট তৈরি করে। এর 1.5mm সেন্সিং দূরত্ব, 2kHz সুইচিং ফ্রিকোয়েন্সি এবং স্টেইনলেস স্টিলের হাউজিং একটি প্যাকেজে একত্রিত হয়েছে যা M8 ছিদ্রের মধ্যে থ্রেড করে E2E স্ট্যান্ডার্ড রেঞ্জের দ্রুততম, সবচেয়ে টাইট সনাক্তকরণ কাজগুলি পরিচালনা করতে পারে।
2kHz পারফরম্যান্স স্পেসিফিকেশন এই মডেলটিকে বেশিরভাগ M8 সেন্সর থেকে আলাদা করে তোলে। একটি একক সুইচিং সাইকেল 0.5ms সময় নেয় — দ্রুত enough to reliably count teeth on small gears spinning at high speed, detect holes in rotating discs at several thousand RPM, or capture individual slots on encoder discs where slower sensors would merge detections into continuous output.
স্টেইনলেস স্টিলের হাউজিং M8 সেন্সরগুলি সাধারণত যেখানে স্থাপন করা হয় সেখানে উপাদানের স্থায়িত্ব প্রদান করে — টাইট ফিক্সচার ক্যাভিটি, টুলিং অ্যাসেম্বলির ভিতরে এবং মেশিনের কাজের অঞ্চলের ভিতরে সনাক্তকরণ পয়েন্ট যেখানে কুল্যান্ট, চিপস এবং আনুষঙ্গিক যান্ত্রিক যোগাযোগ স্বাভাবিক অবস্থা।
মূল স্পেসিফিকেশন
| প্যারামিটার |
মান |
| সেন্সিং দূরত্ব |
1.5 মিমি (±10%) |
| সেটিং দূরত্ব |
0-1.2 মিমি |
| হাউজিং |
M8 × 1মিমি, শিল্ডেড, স্টেইনলেস স্টিল |
| আউটপুট |
PNP, NO, 3-তারের |
| সাপ্লাই ভোল্টেজ |
12-24V DC (10-40V অপারেটিং) |
| কারেন্ট কনসাম্পশন |
13 mA সর্বোচ্চ |
| সুইচিং ক্যাপাসিটি |
0-200 mA |
| রেসপন্স ফ্রিকোয়েন্সি |
2 kHz |
| স্ট্যান্ডার্ড টার্গেট |
লোহা 8 × 8 × 1 মিমি |
| IP রেটিং |
IP67 |
| অপারেটিং তাপমাত্রা |
−40°C থেকে +85°C |
| হাউজিং উপাদান |
SUS (স্টেইনলেস স্টিল) |
| সুরক্ষা |
সার্জ, শর্ট-সার্কিট, রিভার্স পোলারিটি |
শিল্ডেড M8 ডিজাইন বৈশিষ্ট্য
শিল্ডেড কনস্ট্রাকশন সেন্সিং ফেস থেকে সরাসরি ইলেক্ট্রোম্যাগনেটিক ফিল্ডকে ফোকাস করে, যা 1.5mm সেন্সিং দূরত্বে কোনো হ্রাস ছাড়াই মেটাল ব্র্যাকেটে ফ্লাশ ইনস্টলেশনের অনুমতি দেয়। চারপাশের ধাতু সামনের দিকে প্রক্ষিপ্ত ফিল্ড শোষণ করে না, যা সনাক্তকরণে আপস না করে প্রতিরক্ষামূলক মেটালওয়ার্কে রিসেসড ইনস্টলেশনের অনুমতি দেয়।
M8 থ্রেড এবং লক নাট প্রাথমিক মাউন্টিংয়ের পরে সূক্ষ্ম অ্যাক্সিয়াল অ্যাডজাস্টমেন্ট সরবরাহ করে, যা লক নাট টাইট করার আগে সঠিক গ্যাপ সেটিংয়ের অনুমতি দেয়। স্ট্যান্ডার্ড 8mm টার্গেটের চেয়ে ছোট বৈশিষ্ট্যগুলি সনাক্ত করার জন্য, নির্ভরযোগ্য সনাক্তকরণ নিশ্চিত করতে নির্দিষ্ট টার্গেট দিয়ে প্রকৃত সুইচিং দূরত্ব পরিমাপ করা উচিত।
পারফরম্যান্স বৈশিষ্ট্য
2kHz গড় রেসপন্স ফ্রিকোয়েন্সিতে, E2E-X1R5F1 প্রতি সেকেন্ডে 2,000 পর্যন্ত সনাক্তকরণ চক্র পরিচালনা করে। নিরাপত্তা মার্জিন সহ নির্ভরযোগ্য সনাক্তকরণের জন্য, প্রকৃত সনাক্তকরণ হার 2kHz সর্বোচ্চের 50-70% এর মধ্যে রাখা উচিত (প্রতি সেকেন্ডে প্রায় 1,000-1,400 ইভেন্ট)।
10-40V অপারেটিং রেঞ্জ সাধারণ 10-30V রেঞ্জের বাইরে প্রসারিত হয়, যা 24V সিস্টেমগুলিকে উদার রেগুলেশন টলারেন্স এবং রিট্রোফিট ইনস্টলেশনে দেখা যাওয়া মাঝে মাঝে 36V নমিনাল ইন্ডাস্ট্রিয়াল সাপ্লাইগুলিকে ধারণ করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: E2E-X1R5F1 (PNP) এবং E2E-X1R5E1 (NPN) এর মধ্যে পার্থক্য কী?
উভয়ই M8 শিল্ডেড 3-তারের সেন্সর যার অভিন্ন শারীরিক নির্মাণ, 1.5mm সেন্সিং দূরত্ব, 2kHz ফ্রিকোয়েন্সি এবং IP67 সুরক্ষা রয়েছে। F1 প্রত্যয় PNP (সোর্সিং) আউটপুট নির্দেশ করে, যখন E1 NPN (সিঙ্কিং) আউটপুট নির্দেশ করে। PNP-ইনপুট PLC কার্ডের জন্য F1/PNP (ইউরোপীয় স্ট্যান্ডার্ড) এবং NPN-ইনপুট কার্ডের জন্য E1/NPN (জাপানি/পূর্ব এশীয় স্ট্যান্ডার্ড) নির্বাচন করুন।
প্রশ্ন 2: অংশটি Obsolete হিসাবে তালিকাভুক্ত — আমি কি এটি এখনও সোর্স করতে পারি, এবং এর কোনো সরাসরি প্রতিস্থাপন আছে কি?
Obsolete স্ট্যাটাস মানে Omron উৎপাদন বন্ধ করে দিয়েছে, তবে অতিরিক্ত এবং সংস্কার করা স্টক উপলব্ধ রয়েছে। E2E সিরিজে Omron-এর বর্তমান সমতুল্য হল E2EW বা E2ER সিরিজ যার সমতুল্য M8 শিল্ডেড PNP স্পেসিফিকেশন রয়েছে। প্রতিস্থাপনের আগে কেবল রঙের কোডিং, সংযোগকারী প্রকার এবং সাপ্লাই ভোল্টেজ প্রয়োজনীয়তা যাচাই করুন।
প্রশ্ন 3: সুইচিং ক্যাপাসিটি 0-200mA হিসাবে তালিকাভুক্ত। কোনো ন্যূনতম কারেন্ট প্রয়োজন আছে কি?
2-তারের সেন্সরগুলির বিপরীতে, E2E-X1R5F1-এর 3-তারের PNP আউটপুটের কোনো ন্যূনতম লোড কারেন্ট প্রয়োজন নেই। শূন্য লোড কারেন্ট (ওপেন-সার্কিট আউটপুট) অনুমোদিত। 200mA সর্বোচ্চ হল পরম উপরের সীমা; ক্রমাগত সক্রিয় অ্যাপ্লিকেশনগুলিতে এই সীমার কাছাকাছি দীর্ঘস্থায়ী অপারেশন এড়ানো উচিত।
প্রশ্ন 4: −40°C থেকে +85°C তাপমাত্রা পরিসীমা গরম মেশিনের পরিবেশের জন্য কী বোঝায়?
এই পরিসীমাটি সেন্সর বডি যে পরিবেষ্টিত তাপমাত্রা সহ্য করতে পারে তা নির্দেশ করে যখন সেন্সিং স্পেসিফিকেশন পূরণ করে। উপরের প্রান্তে, 85°C সেন্সরের অবস্থানে ক্যাবিনেট এয়ার টেম্পারেচারকে বোঝায় — মাউন্টিং ব্র্যাকেট বা ওয়ার্কপিসের পৃষ্ঠের তাপমাত্রা নয়। উত্তপ্ত পরিবেশে এই সীমার বিপরীতে প্রকৃত পরিবেষ্টিত তাপমাত্রা যাচাই করুন।
প্রশ্ন 5: স্ট্যান্ডার্ড সেন্সিং অবজেক্ট হল 8×8×1mm লোহা — ছোট টার্গেটগুলির সাথে কী ঘটে?
ছোট টার্গেটগুলি সেন্সরের ইলেক্ট্রোম্যাগনেটিক ফিল্ডে কম পৃষ্ঠ এলাকা উপস্থাপন করে, কয়েলে ফ্লাক্স রিটার্ন হ্রাস করে এবং কার্যকরভাবে সেন্সিং দূরত্ব হ্রাস করে। ছোট টার্গেটগুলির জন্য, সর্বদা নির্দিষ্ট টার্গেট দিয়ে প্রকৃত সুইচিং পয়েন্ট পরিমাপ করুন এবং পরিমাপ করা সুইচিং দূরত্বের মধ্যে কাজের গ্যাপ সেট করুন।
