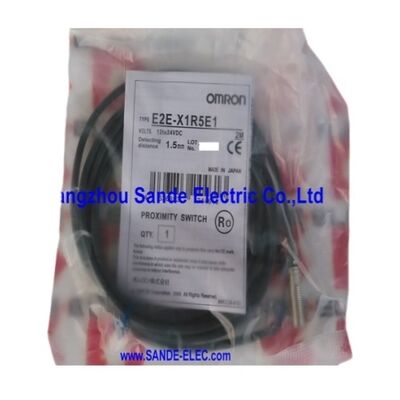

Omron Proximity Switch E2E-X1R5E1 E2EX1R5E1
পণ্যের সংক্ষিপ্ত বিবরণ
Omron E2E-X1R5E1 হল একটি শিল্ডেড M8 ইন্ডাকটিভ প্রক্সিমিটি সেন্সর যা 1.5mm নॉमिनल সেন্সিং ডিসটেন্স সরবরাহ করে এবং 12-24V DC সাপ্লাইয়ে 3-ওয়্যার NPN নরমালি ওপেন আউটপুট দেয়।2kHz সুইচিং ফ্রিকোয়েন্সিতে, এটি স্ট্যান্ডার্ড E2E শিল্ডেড M8 রেঞ্জের দ্রুত প্রান্তে অবস্থিত — এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে সনাক্তকরণের হার কম-ফ্রিকোয়েন্সি সেন্সর দ্বারা নির্ভরযোগ্যভাবে ট্র্যাক করার চেয়ে বেশি, একই সাথে পরিচিত E2E সিরিজের নির্ভরযোগ্যতা, IP67 তেল-প্রতিরোধী সিলিং এবং ফ্লাশ-মাউন্ট মেকানিক্যাল সামঞ্জস্য বজায় রাখে।
1.5mm সেন্সিং ডিসটেন্স এই সেন্সরটিকে খুব ছোট টার্গেটগুলি ঠিক যেখানে থাকা উচিত তা নিশ্চিত করার জন্য বা কম্পোনেন্টগুলিতে সূক্ষ্ম বৈশিষ্ট্যগুলি (স্লট, ছিদ্র, প্রান্ত, পিন, ব্লেড) সনাক্ত করার জন্য উপযুক্ত করে তোলে যেখানে দীর্ঘ সেন্সিং রেঞ্জ আউটপুট ট্রিগার করার ক্ষেত্রে অস্পষ্টতা তৈরি করবে।
মূল স্পেসিফিকেশন
প্যারামিটার
| মান |
সেন্সিং ডিসটেন্স |
| 1.5 মিমি (±10%) |
সেটিং ডিসটেন্স |
| 0-1.2 মিমি |
ডিফারেনশিয়াল ডিসটেন্স |
| Sn এর 10% সর্বোচ্চ |
হাউজিং |
| M8 × 1mm, শিল্ডেড |
আউটপুট |
| NPN, NO, 3-ওয়্যার |
সাপ্লাই ভোল্টেজ |
| 12-24V DC |
অপারেটিং রেঞ্জ |
| 10-30V DC |
কারেন্ট কনসাম্পশন |
| 13 mA সর্বোচ্চ |
রেসপন্স ফ্রিকোয়েন্সি |
| 2 kHz |
স্ট্যান্ডার্ড টার্গেট |
| লোহা 8 × 8 × 1 মিমি |
IP রেটিং |
| IP67 + তেল-প্রতিরোধী |
তাপমাত্রা পরিসীমা |
| −40°C থেকে +85°C |
অনুমোদন |
| CE, CCC |
কম্প্যাক্ট হাউজিংয়ে উচ্চ-গতির সেন্সিং |
দুই কিলোহার্টজ মানে E2E-X1R5E1 একটি সম্পূর্ণ সনাক্তকরণ চক্র সম্পন্ন করে — ON থেকে OFF এবং আবার ON — 0.5 মিলিসেকেন্ডে। উচ্চ-গতির অ্যাপ্লিকেশনগুলির জন্য যেখানে টার্গেটগুলি সেন্সরের মুখের উপর দিয়ে দ্রুত চলে যায়, এই সুইচিং গতি সেন্সর দ্বারা নির্ভরযোগ্যভাবে সমাধান করা যেতে পারে এমন সর্বোচ্চ টার্গেট পাসিং রেট নির্ধারণ করে।
একটি ব্যবহারিক উদাহরণ: 6,000 RPM এ ঘূর্ণায়মান একটি 20-টুথ গিয়ার প্রতি সেকেন্ডে 100টি টুথ-পাসিং ইভেন্ট তৈরি করে (100 Hz)। 2kHz এ, E2E-X1R5E1 20:1 সুরক্ষা মার্জিন সহ এটি পরিচালনা করে। বেশিরভাগ মেশিন টুলের অ্যাপ্লিকেশনের জন্য, 2kHz স্পিন্ডল রোটেশন সেন্সিং, কনভেয়র কাউন্টিং এবং ক্যাম শ্যাফ্ট পজিশন ফিডব্যাকে সনাক্তকরণের হারের জন্য পর্যাপ্ত হেডরুম সরবরাহ করে।
ফ্লাশ মাউন্টিং ক্ষমতা
E2E-X1R5E1 এর শিল্ডেড নির্মাণ সেন্সিং ফেস থেকে সামনের দিকে এর ইলেক্ট্রোম্যাগনেটিক সেন্সিং ফিল্ডকে ফোকাস করে, M8 বডিতে সমন্বিত অভ্যন্তরীণ শিল্ডিংয়ের মাধ্যমে পার্শ্ববর্তী ফিল্ড এক্সটেনশন দমন করে।
এটি সেন্সরটিকে একটি মেটাল ব্র্যাকেটে ফ্লাশ ইনস্টল করার অনুমতি দেয় — চারপাশের ধাতুর সাথে ফেস লেভেলে — চারপাশের ধাতু সেন্সিং ফিল্ড শোষণ করে এবং 1.5mm রেঞ্জ হ্রাস করে। M8 বডি আকারের জন্য, ফ্লাশ মাউন্টিং বিশেষত টাইট মেশিন লোকেশনে মূল্যবান যেখানে সেন্সরের কম্প্যাক্ট 8mm ব্যাস ডিজাইন সীমাবদ্ধতার অংশ।
পরিবেশগত সুরক্ষা
IP67 1 মিটার পর্যন্ত ধুলো প্রবেশ এবং অস্থায়ী নিমজ্জন কভার করে। Omron এর অতিরিক্ত "তেল-প্রতিরোধী" শ্রেণীবিভাগ নিশ্চিত করে যে সিলিং উপকরণগুলি কেবল জলের জন্য নয়, কাটিং তেল এবং কুল্যান্টের দীর্ঘস্থায়ী এক্সপোজারের জন্য যোগ্য।
−40°C থেকে +85°C অপারেটিং তাপমাত্রা পরিসীমা অপরিশোধিত সুবিধাগুলিতে কোল্ড-স্টার্ট পরিস্থিতি এবং মেশিনের এনক্লোজারের ভিতরে উচ্চ পরিবেষ্টিত তাপমাত্রা উভয়ই ধারণ করে যেখানে কুল্যান্ট এবং স্পিন্ডল মোটরের তাপ স্থানীয় তাপমাত্রা ঘরের তাপমাত্রার উপরে বাড়িয়ে তোলে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: আউটপুট NPN — এটি PLC ডিজিটাল ইনপুটের সাথে কীভাবে সংযুক্ত হয়?
NPN (সিঙ্কিং) আউটপুট সংযোগ: ব্রাউন ওয়্যার +24V DC তে, ব্লু ওয়্যার সাপ্লাই কমনে (0V), ব্ল্যাক ওয়্যার (আউটপুট) PLC ইনপুট টার্মিনালে। PLC ইনপুট অবশ্যই NPN সিঙ্কিং সেন্সরগুলির সাথে টাইপ-সামঞ্জস্যপূর্ণ হতে হবে — ইনপুট টার্মিনালটি সেন্সর সক্রিয় হলে লো (0V এর দিকে) টানার জন্য প্রত্যাশিত। শুধুমাত্র PNP-ইনপুট PLC কার্ডের জন্য, ইন্টারফেস অ্যাডাপ্টার যোগ করার পরিবর্তে এই সেন্সরের PNP ভ্যারিয়েন্ট (E2E-X1R5F1) ব্যবহার করুন।
প্রশ্ন ২: সেন্সিং ডিসটেন্স 1.5mm — সেটিং ডিসটেন্স (0-1.2mm) কীভাবে ভিন্ন?
সেন্সিং ডিসটেন্স (1.5mm) হল নॉमिनल ডিসটেন্স যেখানে সেন্সর আদর্শ স্ট্যান্ডার্ড টেস্ট কন্ডিশনে নির্ভরযোগ্যভাবে সুইচ করে। সেটিং ডিসটেন্স (0-1.2mm) হল ব্যবহারিক ওয়ার্কিং রেঞ্জ — গ্যাপ যেখানে সেন্সরটি একটি প্রকৃত ইনস্টলেশনে নির্ভরযোগ্যভাবে সুইচ করার জন্য কনফিগার করা যেতে পারে, ম্যানুফ্যাকচারিং টলারেন্স, তাপমাত্রা প্রভাব এবং ভোল্টেজ পরিবর্তন বিবেচনা করে।
প্রশ্ন ৩: স্টেইনলেস স্টিল টার্গেটের তুলনায় স্ট্যান্ডার্ড লোহার উপর E2E-X1R5E1 কীভাবে পারফর্ম করে?
1.5mm সেন্সিং ডিসটেন্স স্ট্যান্ডার্ড লোহার টেস্ট টার্গেটের জন্য রেট করা হয়েছে। স্টেইনলেস স্টিল (নন-ম্যাগনেটিক) এর E2E শিল্ডেড সেন্সরগুলির জন্য প্রায় 0.6-0.8× এর একটি কারেকশন ফ্যাক্টর রয়েছে, যা 0.9-1.2mm এর একটি কার্যকর সেন্সিং ডিসটেন্স তৈরি করে। 1.5mm রেঞ্জে স্টেইনলেস স্টিল সনাক্তকরণের জন্য, প্রকৃত ইনস্টলেশন কনফিগারেশনে নির্দিষ্ট স্টেইনলেস গ্রেড এবং টার্গেট ডাইমেনশন সহ প্রকৃত সুইচিং পয়েন্ট যাচাই করুন।
প্রশ্ন ৪: 3-ওয়্যার ডিজাইন একটি পৃথক সাপ্লাই ওয়্যার প্রয়োজন — তৃতীয় ওয়্যারটি কি সীমিত স্থানে একটি বিরক্তি?
তৃতীয় ওয়্যারটি (সাধারণত ব্রাউন, +24V সাপ্লাই) 3-ওয়্যার সেন্সরগুলির ক্লিন সুইচিং পারফরম্যান্সের জন্য ট্রেড-অফ: কোনও ন্যূনতম লোড কারেন্ট রিকোয়ারমেন্ট নেই, নগণ্য অফ-স্টেট লিকেজ এবং আউটপুটে রেল-টু-রেল ভোল্টেজ সুইং। সীমিত ইনস্টলেশনে যেখানে তিনটি কন্ডাক্টর টানা সমস্যাযুক্ত, E2E সিরিজের 2-ওয়্যার DC ভ্যারিয়েন্ট (D-সাফিক্স মডেল) ন্যূনতম লোড কারেন্ট রিকোয়ারমেন্ট এবং অফ-স্টেট লিকেজের খরচে দুটি কন্ডাক্টরে হ্রাস করে।
প্রশ্ন ৫: মেশিন টুলের পরিবেশে সবচেয়ে সাধারণ E2E সেন্সর ব্যর্থতার কারণ কী এবং কীভাবে সেগুলি প্রতিরোধ করা যায়?
সবচেয়ে সাধারণ ব্যর্থতার মোডগুলি হল: কেবল এন্ট্রিতে কুল্যান্ট জমা হওয়ার কারণে কেবল ক্ষতি (সেন্সর থেকে উপরের দিকে কেবল রুট করে একটি ড্রিপ লুপ তৈরি করে প্রশমিত করা হয়), চিপস বা ওয়ার্কপিসগুলির সাথে সরাসরি যোগাযোগের কারণে সেন্সিং ফেসের যান্ত্রিক ক্ষতি (সঠিক সেন্সিং গ্যাপ এবং যান্ত্রিক গার্ডিং দ্বারা প্রশমিত করা হয়), এবং কানেক্টর-টাইপ ভ্যারিয়েন্টগুলিতে কানেক্টর ক্ষয় (M12 কানেক্টর সম্পূর্ণরূপে সংযুক্ত এবং সিল করা হয়েছে তা নিশ্চিত করে প্রশমিত করা হয়)।
