| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | KEYENCE |
| সাক্ষ্যদান | CE ROHS |

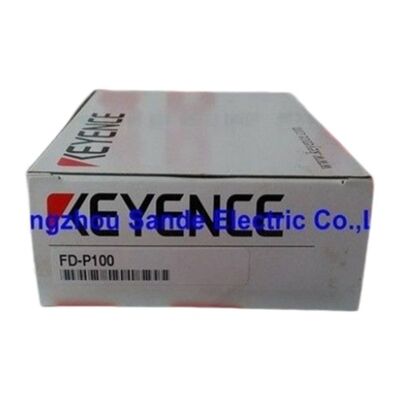

| মডেল নম্বার | FD-P100 |
দ্যকীয়েন্স FD-P100এটি কীয়েন্সের পৃথক-বৃহত্তর ডিজিটাল ফ্লো সেন্সর সিস্টেমের সেন্সর হেড উপাদান, যা তরল পর্যবেক্ষণ অ্যাপ্লিকেশনগুলিতে প্রতি মিনিটে 10 থেকে 100 লিটারের প্রবাহ পরিসীমা জুড়ে।
এটি একটি ইন্টিগ্রেটেড সিস্টেমের অংশ হিসাবে কাজ করেঃ FD-P100 সেন্সর হেড সরাসরি প্রবাহ লাইনে ইনস্টল করা হয়,যখন একটি পৃথক এম্প্লিফায়ার ইউনিট (ডিআইএন রেলের জন্য এফডি-ভি 70 এ বা প্যানেল মাউন্টের জন্য এফডি-ভি 75 এ) একটি সুবিধাজনক নিয়ন্ত্রণ প্যানেলের অবস্থানে মাউন্ট করা হয় , তাপ, এবং সনাক্তকরণ বিন্দুতে কম্পন।
এই বিভক্ত আর্কিটেকচারটি পৃথক-বর্ধক নকশার ব্যবহারিক সুবিধা।
সেন্সর হেড নিজেই শীতল তরল স্প্রে, প্রক্রিয়া তাপমাত্রা, বা যান্ত্রিক কম্পন থেকে ঝুঁকিপূর্ণ কোন ইলেকট্রনিক্স বহন করে না। এর কাজ খাঁটি তরল যান্ত্রিকঃসিগন্যাল উৎপন্ন করার জন্য যা এম্প্লিফায়ার প্রসেস করে.
নিয়ন্ত্রিত প্যানেল পরিবেশে মাউন্ট করা এম্প্লিফায়ারটিতে ডিসপ্লে, থ্রেশহোল্ড তুলনাকারী, অ্যানালগ আউটপুট এবং পিএলসি ইন্টারফেস রয়েছে।
কীয়েন্সের এফডি সিরিজের সাথে পরিচিত প্রকৌশলীরা এটিকে এফডি-ভি পণ্য পরিবারে ব্যবহৃত একই দর্শন হিসাবে স্বীকৃতি দেবেপ্রতিটি তাদের নিজ নিজ অপারেটিং পরিবেশের জন্য অপ্টিমাইজ করা.
পিএলসি ভিত্তিক উত্পাদন সিস্টেমে, FD-P100 প্রবাহের তথ্য সরবরাহ করে যা পিএলসি প্রোগ্রামগুলি শীতল সার্কিট পর্যবেক্ষণ, মেশিনিং অপারেশন শুরু করার আগে শীতল তরল প্রবাহ নিশ্চিতকরণের জন্য ব্যবহার করে,প্রক্রিয়া তরল নিয়ন্ত্রণ, এবং যখন প্রবাহ ন্যূনতম নিরাপদ থ্রেশহোল্ডের নিচে পড়ে তখন অ্যালার্ম জেনারেট করুন।
এম্প্লিফায়ারের এনপিএন বা পিএনপি ওপেন-কলেক্টর আউটপুটগুলি (এম্প্লিফায়ারের বৈকল্পিকের উপর নির্ভর করে) মধ্যবর্তী সংকেত শর্তাবলী ছাড়াই সরাসরি পিএলসির ডিজিটাল ইনপুট মডিউলে সংযুক্ত হয়।
| প্যারামিটার | মূল্য |
|---|---|
| প্রবাহ পরিসীমা | ১০ থেকে ১০০ লিটার/মিনিট |
| প্রকার | পৃথক এম্প্লিফায়ার সেন্সর হেড |
| সামঞ্জস্যপূর্ণ এম্প্লিফায়ার | FD-V70A / FD-V70AP / FD-V75A / FD-V75AP |
| এম্প্লিফায়ার সাপ্লাই ভোল্টেজ | ১২ থেকে ২৪ ভিডিসি |
| এম্প্লিফায়ার আউটপুট | এনপিএন বা পিএনপি ওপেন-কলেক্টর, সর্বোচ্চ ৫০ এমএ |
| অ্যানালগ আউটপুট নির্ভুলতা | 0.৫% F.S. সর্বোচ্চ |
| প্রতিক্রিয়া সময় অপশন | 0.5, 1, 2, 5, 20, 60 সেকেন্ড নির্বাচনযোগ্য |
| ডিসপ্লে (বর্ধক মাধ্যমে) | ডাবল লেভেল ৩ ডিজিটের ৭ সেগমেন্টের এলইডি |
| প্রয়োগ | তরল প্রবাহ পর্যবেক্ষণ, পিএলসি সিস্টেম |
FD-P100 সেন্সর হেড এবং এর জোড়া এম্প্লিফায়ার একটি সিস্টেম গঠন করে যেখানে সেন্সিং পয়েন্ট এবং কন্ট্রোল ইলেকট্রনিক্সের মধ্যে শারীরিক বিচ্ছেদ হল প্রকৌশলগত সুবিধা।
উৎপাদন পরিবেশে যেখানে সেন্সরকে পাম্পের কাছাকাছি, মেশিনের অভ্যন্তরে, তাপ উত্সের সাথে সংলগ্ন, বা যে কোনও জায়গায় ইলেকট্রনিক্সকে চাপ দেওয়া উচিত,স্প্লিট আর্কিটেকচারটি এম্প্লিফায়ারের নির্ভরযোগ্যতার সাথে আপস না করেই সর্বোত্তম সেন্সর স্থাপনকে অনুমতি দেয়.
The amplifier's dual-level LED display provides simultaneous visibility of both the current flow value and the programmed threshold — a practical feature during commissioning (setting the threshold accurately) and during routine maintenance checks (confirming the process is operating within specification without stopping the machine).
ডিসপ্লেটি স্বাভাবিক অপারেশনে প্রতি সেকেন্ডে পাঁচবার আপডেট হয়, বাস্তব সময়ে ক্ষণস্থায়ী প্রবাহের পরিবর্তন দেখতে যথেষ্ট দ্রুত।
এম্প্লিফায়ার থেকে দুটি কন্ট্রোল আউটপুট স্বাধীন থ্রেশহোল্ড মনিটরিং প্রদান করে। একটি আউটপুট "স্বাভাবিক প্রবাহ নিশ্চিত" সংকেত দিতে পারে যখন দ্বিতীয় সংকেতগুলি "প্রবাহ খুব কম, অপারেশন বন্ধ করুন। "
এই ডুয়াল-আউটপুট ক্ষমতাটি সুরক্ষা ইন্টারলক অ্যাপ্লিকেশনগুলিতে পরিবেশন করে যেখানে একটি একক ইনস্টলেশনে সর্বনিম্ন এবং সর্বাধিক প্রবাহের সীমা উভয়ই নিশ্চিত করা প্রয়োজন।
নির্বাচনযোগ্য প্রতিক্রিয়া সময় (0.5 থেকে 60 সেকেন্ড) একটি সীমাবদ্ধতা নয় ¢ এটি একটি উদ্দেশ্যমূলক গড় ফাংশন যা নির্ধারণ করে যে প্রদর্শিত এবং আউটপুট মানগুলি প্রবাহের পরিবর্তনের প্রতিক্রিয়া কত দ্রুত।
দ্রুত প্রবাহ বন্ধ বা উত্থানের সনাক্তকরণের জন্য সংক্ষিপ্ত প্রতিক্রিয়া সময় (0.5 ¢ 1 সেকেন্ড) উপযুক্ত।
দীর্ঘ প্রতিক্রিয়া সময় (5 ′′ 60 সেকেন্ড) ধ্রুবক প্রবাহ অ্যাপ্লিকেশনগুলিতে টার্বুলেন্স-প্ররোচিত ওঠানামা গড়,একটি স্থিতিশীল প্রদর্শন এবং আউটপুট তৈরি করে যা ক্ষণস্থায়ী পাল্সিং থেকে মিথ্যা অ্যালার্ম ট্রিগার করে না.
অ্যানালগ আউটপুট (বর্ধক মাধ্যমে), 20°C/25°C এ 0.5% পূর্ণ স্কেল নির্ভুলতার সাথে,PLC এর অ্যানালগ ইনপুট মডিউলগুলির জন্য উপযুক্ত একটি আনুপাতিক বৈদ্যুতিক সংকেতে পূর্ণ 10 ′′ 100 L/min প্রবাহ পরিসীমা রূপান্তর করে.
এই ধারাবাহিক সংকেত তত্ত্বাবধানে সিস্টেমগুলিকে সময়ের সাথে সাথে প্রবাহের ডেটা প্রবণতা করতে, সমষ্টিগত খরচ গণনা করতে,এবং কেবলমাত্র থ্রেশহোল্ড ক্রসিংয়ের প্রতিক্রিয়া জানানোর পরিবর্তে একটি ক্রমবর্ধমান প্রবণতা হিসাবে পাম্প বা ফিল্টার পারফরম্যান্সের ধীরে ধীরে অবনতি সনাক্ত করুন.
এফডি-পি১০০ এর সাথে যুক্ত এম্প্লিফায়ারটি একটি পিএলসি ফিল্ড ডিভাইস হিসেবে ডিজাইন করা হয়েছে।
PLC-এর 24V DC ফিল্ড পাওয়ার সাপ্লাই থেকে পাওয়ার নেওয়া হয়; NPN বা PNP আউটপুট লজিক সরাসরি PLC ইনপুট কার্ডের পোলারিটিকে অ্যাডাপ্টার ছাড়াই মেলে;অ্যানালগ আউটপুট স্ট্যান্ডার্ড 4 ′′ 20 mA বা ভোল্টেজ অ্যানালগ ইনপুট চ্যানেলের সাথে সংযুক্ত.
এফডি সিস্টেম এবং পিএলসির মধ্যে কোন সিগন্যাল কনভার্টার, রিলে ইন্টারফেস বা মধ্যবর্তী এম্প্লিফায়ার স্টেজ প্রয়োজন হয় না।
প্রসেস কনফার্মেশন ইন্টারলকগুলির জন্য, যেখানে একটি মেশিনিং চক্র শুরু হতে পারে না যতক্ষণ না শীতল প্রবাহটি যাচাই করা হয়, পিএলসি একটি স্ট্যান্ডার্ড ডিজিটাল ইনপুট হিসাবে এফডি এম্প্লিফায়ার থেকে প্রবাহের অবস্থা আউটপুটটি পড়ে।
মেশিন প্রোগ্রামটি পরবর্তী অপারেশন অনুমোদন করার আগে "প্রবাহ নিশ্চিত" এর জন্য অপেক্ষা করে, ঠিক যেমন এটি অন্য কোন ক্ষেত্রের সেন্সরের সাথে করবে।
প্রশ্ন 1: FD-P100 কে "সেন্সর হেড" হিসাবে বর্ণনা করা হয়েছে ∙ সম্পূর্ণ সিস্টেমটি কী নিয়ে গঠিত?
FD-P100 শুধুমাত্র ইন-লাইন সেন্সিং উপাদান। একটি সম্পূর্ণ অপারেটিং সিস্টেম একটি সামঞ্জস্যপূর্ণ Keyence FD-V সিরিজ এম্প্লিফায়ার সঙ্গে FD-P100 জুড়ি প্রয়োজনঃ FD-V70A (DIN রেল, NPN আউটপুট),FD-V70AP (DIN রেল), PNP আউটপুট), FD-V75A (প্যানেল মাউন্ট, NPN), বা FD-V75AP (প্যানেল মাউন্ট, PNP) ।
এম্প্লিফায়ারটি ১২-২৪ ভি ডিসি সরবরাহ করে, সেন্সর হেড সিগন্যাল প্রক্রিয়া করে, এলইডি ডিসপ্লে চালায়, স্যুইচিং আউটপুট তৈরি করে এবং অ্যানালগ আউটপুট সরবরাহ করে।
সেন্সর হেড একলা কোনো ব্যবহারযোগ্য আউটপুট দেয় না।
প্রশ্ন ২ঃ FD-P100 এর সাথে কোন তরলগুলি সামঞ্জস্যপূর্ণ?
এফডি সিরিজটি শিল্প তরল প্রবাহ পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে যার মধ্যে রয়েছে শীতল জল, কাটিয়া শীতল তরল, জলবাহী তেল এবং সাধারণ প্রক্রিয়া তরল। নির্দিষ্ট রাসায়নিক, দ্রাবকগুলির সাথে সামঞ্জস্য,বা উচ্চ তাপমাত্রার তরল ইনস্টলেশনের আগে FD-P সিরিজের ভিজা উপকরণগুলির জন্য Keyence সামঞ্জস্যের তথ্যের সাথে নিশ্চিত করা উচিত।
আক্রমণাত্মক রাসায়নিক বা অতি-পরিচ্ছন্ন তরলগুলির জন্য যেখানে উপাদান দূষণের উদ্বেগ রয়েছে, প্রক্রিয়া তরল স্পেসিফিকেশনের সাথে ভিজা অংশের উপকরণগুলি নিশ্চিত করুন।
প্রশ্ন ৩ঃ এম্প্লিফায়ারে প্রবাহের সীমা কিভাবে নির্ধারণ করা হয়?
FD-V70A/V75A এম্প্লিফায়ারগুলি LED ডিসপ্লেতে বর্তমান প্রবাহের মান পর্যবেক্ষণ করার সময় সামনের প্যানেলের বোতামগুলির মাধ্যমে থ্রেশহোল্ড সেটিং সরবরাহ করে।
দুটি স্বাধীন থ্রেশহোল্ড লেভেল (উপরের ও নীচের সীমা) স্বাধীনভাবে কনফিগার করা যেতে পারে।
এম্প্লিফায়ারটি বহিরাগত ইনপুটের মাধ্যমে ব্যাংক স্যুইচিং সমর্থন করে। একটি পিএলসি ব্যাংক ইনপুটগুলি স্যুইচ করে চারটি প্রাক-প্রোগ্রামযুক্ত থ্রেশহোল্ড সেটগুলির মধ্যে নির্বাচন করতে পারে।একই সেন্সরকে ম্যানুয়াল থ্রেশহোল্ড সামঞ্জস্য ছাড়া একাধিক পণ্য বা প্রক্রিয়া শর্তাদি পরিবেশন করতে দেয়.
Q4: 0.5% F.S. এর অ্যানালগ আউটপুট নির্ভুলতার পরিসংখ্যানটি কী?
০.৫% পূর্ণ স্কেল নির্ভুলতা 20°C এর তরল তাপমাত্রায় এবং 25°C এর পরিবেষ্টিত তাপমাত্রায় প্রযোজ্য ⇒ কীয়েন্সের FD সিরিজের নির্ভুলতা নির্দিষ্টকরণের জন্য স্ট্যান্ডার্ড রেফারেন্স শর্ত।
অন্যান্য তরল বা পরিবেষ্টিত তাপমাত্রায়, সেন্সর হেড এবং এম্প্লিফায়ার ইলেকট্রনিক্স উভয়ের উপর তাপীয় প্রভাব সামান্য বড় বিচ্যুতি সৃষ্টি করতে পারে।
একটি বিস্তৃত তাপমাত্রা পরিসীমা জুড়ে নির্ভুলতা প্রয়োজন যে প্রবাহ পর্যবেক্ষণ অ্যাপ্লিকেশন জন্য, এম্প্লিফায়ারের তাপমাত্রা সহগ স্পেসিফিকেশন এবং প্রত্যাশিত অপারেটিং তাপমাত্রা পরিসীমা মূল্যায়ন।
প্রশ্ন 5: FD-P100 একই সময়ে প্রবাহের হার এবং চাপ উভয় সনাক্ত করতে পারে?
FD-P100 একটি প্রবাহ সেন্সর মাথা। চাপ পরিমাপ একটি পৃথক চাপ সেন্সর প্রয়োজন।
প্রবাহের পরিসরে "পি১০০" চিহ্নিতকরণ চাপ পরিমাপ ফাংশনের পরিবর্তে সর্বোচ্চ প্রবাহের হার (১০০ লিটার/মিনিট) নির্দেশ করে।
একই সময়ে প্রবাহ এবং চাপ পর্যবেক্ষণের জন্য, একই পিএলসিতে সংযুক্ত একটি পৃথক চাপ ট্রান্সমিটার বা সুইচ হল স্ট্যান্ডার্ড পদ্ধতি।
